گیره هوا 180 درجه سری MHY2: سبک بادامک

گیره پنوماتیکی تابدار 180 درجه بادامک SOLH MHY2 کاملاً با مدل های SMC معادل قابل تعویض است. این سیستم انتقال بادامک را به جای مکانیزم چرخ دنده اتخاذ می کند و به حداکثر زاویه باز شدن 180 درجه با موقعیت بیش از حد بسته -3 درجه برای جلوگیری از شل شدن قطعه کار می رسد. اندازه‌های حفره 10/16/20/25 میلی‌متر را پوشش می‌دهند، کاملاً دوطرفه بدون انواع NO/NC تک اثر، و دقت موقعیت‌یابی تکراری به 0.02 ± میلی‌متر می‌رسد. ساختار بهینه با فاصله باریک مقاومت در برابر گرد و غبار را افزایش می دهد. شیارهای سنسور چهار طرفه در دسترس هستند و نصب از طریق سوراخ اختیاری است. حلقه‌های مغناطیسی داخلی با سوئیچ‌های نی سری M9 برای ارسال سیگنال‌های بازخورد باز/بسته به PLC کار می‌کنند. با توجه به انتقال اهرمی، نیروی گیره موثر با افزایش بیش از حد فک به شدت کاهش می یابد. تأیید گشتاور در هنگام انتخاب مورد نیاز است و طول بازوی گیره در 35 میلی متر توصیه می شود. ایده‌آل برای چیدن و برگرداندن قطعات لوله‌ای شکل و نامنظم با قطر بزرگ در افکتورهای انتهایی ربات مینیاتوری. گیره چرخ دنده MHW2 در صورت نیاز به نگهدارنده خاموش یا سوراخ بزرگتر برای کارهای سنگین توصیه می شود. گیره موازی MHZ2 برای بستن خطی مرکزی ترجیح داده می شود.

ارسال استعلام

توضیحات محصول

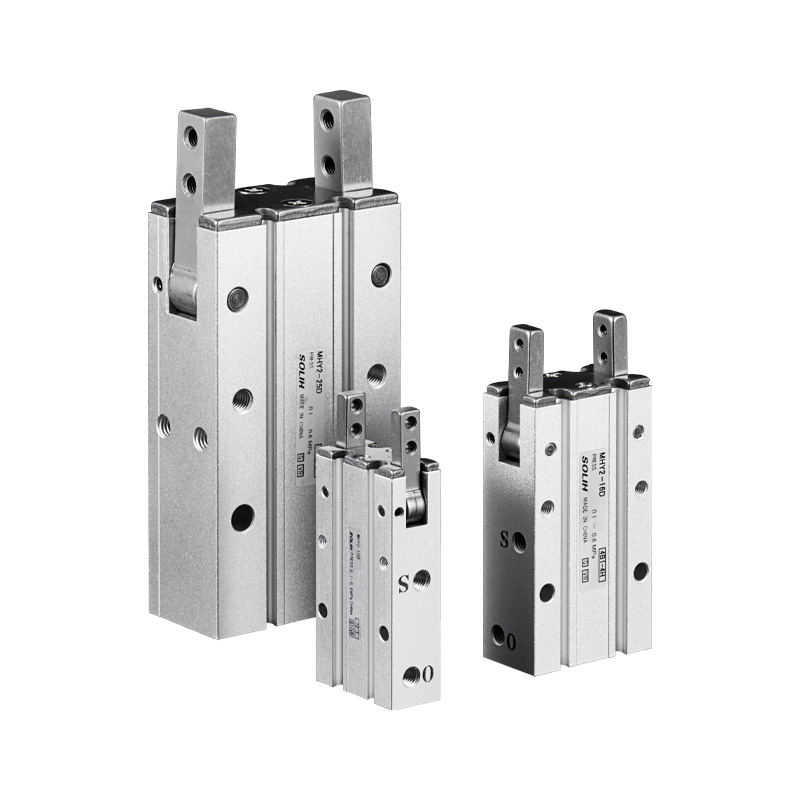

گیره پنوماتیک چرخشی 180 درجه سری MHY2

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سری SOLH MHY2 یک گیره پنوماتیکی 2 فک با بادامک با چرخش 180 درجه استاندارد است. مزایای اصلی: زاویه باز شدن فوق العاده بزرگ، ساختار فشرده سبک وزن، ساختار ضد گرد و غبار و موقعیت تکرار پایدار. ایده آل برای جابجایی قطعه کار گرد و نامنظم، بارگیری/تخلیه خودکار، چرخاندن و مرتب سازی. مسیر حرکت ساده، انتخاب و رها کردن مستقیم را بدون حرکت مکانیکی پیچیده امکان پذیر می کند.

ساختار اصلی و اصل عملیاتی

-- انتقال: مکانیزم بادامک (نه دنده و قفسه). پیستون های دوتایی مجموعه بادامک را فشار می دهند تا دو فک را به طور همزمان هدایت کنند. حداکثر زاویه باز شدن 180 درجه، موقعیت overclose -3 درجه برای نگه داشتن ضد شل شدن. تاب همگام صاف بدون انحراف فک.

-- ساختار: بدنه آلیاژ آلومینیوم، فک های فولادی ضد زنگ به صورت استاندارد، حلقه مغناطیسی داخلی، شکاف های نصب سوئیچ مغناطیسی چهار طرفه. سوراخ های نصب در سطوح پایین و کناری موجود است. طراحی فاصله باریک از نفوذ گرد و غبار و زباله به مکانیزم داخلی جلوگیری می کند.

- حالت عملیات: فقط دو عمل (D)، بدون نوع NO/NC تک عمل. کنترل هوای دو طرفه با سرعت باز و بسته شدن قابل تنظیم.

- دقت موقعیت یابی: دقت موقعیت یابی ± 0.02 میلی متر با زاویه نوسان ثابت را تکرار کنید.

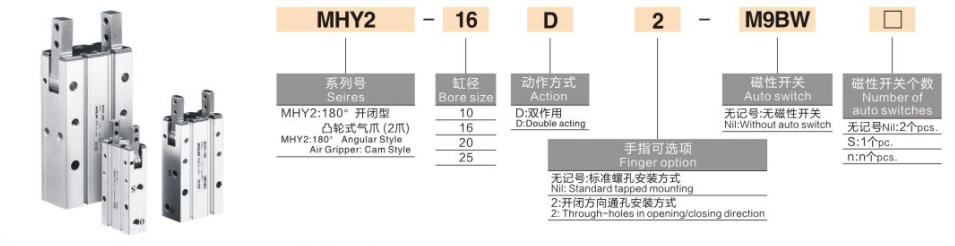

قانون کدگذاری مدل کامل

1. مثال مدل：MHY2-16D-S-M9BW

بخش	کد	توضیحات
MHY2	کد سری	گیره پنوماتیک چرخشی 180 درجه بادامک
16	اندازه سوراخ	10 / 16 / 20 / 25mm (شماره مشخصات 6/32/40)
D	حالت عملیات	D = عملکرد دوگانه (فقط نوع موجود)
-س	گزینه حلقه مغناطیسی	خالی = بدون آهنربا; S = حلقه مغناطیسی داخلی برای نصب سوئیچ مغناطیسی
-M9B	سوئیچ مغناطیسی	M9B (NPN) / M9N (PNP) / M9P کابل استاندارد 0.5 متر؛ W=1m; L=3 متر
پسوند Mount Code	گزینه نصب	خالی = سوراخ استاندارد ضربه خورده. 2 = نصب از طریق سوراخ

2. مرجع سفارش استاندارد

MHY2-20D-S-M9BW: سوراخ 20، دو اثر، حلقه مغناطیسی داخلی، سوئیچ مغناطیسی M9B با کابل 1 متری.

مشخصات فنی هسته جهانی

مورد پارامتر	مشخصات استاندارد
مقدار فک	2 فک تاب
زاویه نوسان	حداکثر باز شدن 180 درجه، موقعیت overclose -3 درجه
حالت عملیات	فقط دو بازیگر (D)
محدوده فشار عملیاتی	0.1 ~ 0.6 مگاپاسکال (فشار کاری بهینه: 0.5 مگاپاسکال)
فشار اثبات	0.7 مگاپاسکال
دمای محیط	-10 ~ 60 ℃ (بدون یخ زدن در لوله های هوا)
تکرار دقت موقعیت	0.02 ± میلی متر
موضوع بندر هوایی	10/16/20/25: M5×0.8
روغن کاری	عملکرد بدون روغن
نصب سوئیچ	شیارهای کشویی چهار طرفه، از 1 یا 2 سوئیچ مغناطیسی پشتیبانی می کند

داده های گشتاور و نیرو بستن (0.5 مگا پاسکال، فاصله گیره مرجع L=35 میلی متر)

سوراخ (میلی متر)	مدل کامل	گشتاور بستن (N・m)	نیروی گیره معادل (N)	وزن خالص (گرم)
10	MHY2-10D	0.16	~ 4.6	70
16	MHY2-16D	0.54	~ 15.4	150
20	MHY2-20D	1.10	~ 31.4	320
25	MHY2-25D	2.28	~65.1	560

نکته مهم: با افزایش فاصله گیره L، نیروی گیره موثر کاهش می یابد. تأیید گشتاور بار در هنگام انتخاب الزامی است.

سناریوهای کاربردی ترجیحی

✅ MHY2 را انتخاب کنید اگر:

- نیاز به دهانه 180 درجه فوق العاده برای لوله های استوانه ای، قطعات نامنظم، ایستگاه های بارگیری/تخلیه و برگرداندن

- محموله سبک ربات فشرده ساز پایانی، اولویت طراحی سبک وزن

- محیط کارگاه با گرد و غبار و آوار، ساختار داخلی ضد آلودگی تقاضا

- هنگامی که گیره موازی MHZ2 نمی تواند قطعات کار نامنظم با قطر بزرگ را بگیرد به راه حل جایگزین نیاز دارید.

❌ توصیه نمی شود، مدل های جایگزین را انتخاب کنید:

- نیاز به نگه‌داشتن خاموش/خاموش یک‌اثر معمولی دارید ← گیره چرخ دنده MHW2 را انتخاب کنید

- نیاز به سوراخ بزرگتر از 25 میلی متر و نیروی گیره سنگین → سری MHW2 را انتخاب کنید (حداکثر سوراخ تا 40)

-- گیره خطی موازی خالص با مسیر بازشو کوچک → گیره موازی MHZ2 را انتخاب کنید

رهنمودهای انتخاب کلید

- سوراخ را با توجه به قطر قطعه کار و ابعاد بیرونی انتخاب کنید: 10 (کوچک) → 16 → 20 → 25 (متوسط-بزرگ)

- اضافه کردن پسوند -S حلقه مغناطیسی به اضافه کلیدهای مغناطیسی سری M9 برای بازخورد موقعیت PLC

- انتخاب نصب: خالی برای سوراخ استاندارد ضربه خورده. پسوند -2 برای نصب از طریق سوراخ مناسب برای مونتاژ پلت فرم و براکت

- بررسی بار: فاصله گیره L≤35mm را حفظ کنید. ضریب ایمنی ≥1.5 را برای گشتاور و نیروی گیره حفظ کنید

خلاصه یک جمله

گیره پنوماتیک تابدار 180 درجه بادامک SOLH MHY2 از ساختار انتقال بادامک ضد گرد و غبار، فقط عملکرد دوگانه، دقت تکرار ± 0.02 میلی متر با سوئیچ مغناطیسی اختیاری و نصب سوراخ، راه حل جمع و جور سبک وزن برای چیدن قطعه کار گرد و نامنظم، چرخاندن و مرتب سازی ربات های خودکار با قطر بزرگ استفاده می کند.
