گیره پنوماتیک متحدالمرکز سری MHS3 / MHS4

گیره های پنوماتیکی توخالی توخالی SOLH MHS3 3 و MHS4 4 فک گوه بادامک کاملاً با مدل های SMC معادل قابل تعویض هستند. گیربکس بادامک گوه ای مرکز فک همزمان را هدایت می کند و به دقت موقعیت یابی ± 0.01 میلی متر دست می یابد. اندازه سوراخ ها بین 16 تا 125 میلی متر است. طراحی استاندارد دوطرفه (D)، با نسخه‌های بازگشتی فنری با عملکرد تک اختیاری (C) / معمولی باز (E). سوراخ مرکزی توخالی اجازه می دهد تا لوله های هوا، پین های اجکتور و فیبرهای نوری را هدایت کند، و از گیره خارجی و گرفتن انبساط داخلی پشتیبانی می کند. سه فک با فاصله یکنواخت از MHS3 هم محوری برتری را ارائه می دهند که برای شفت ها، دیسک ها و قطعات کار حلقه ای شکل ایده آل است. چهار فک MHS4 که به صورت متعامد مرتب شده اند، محدودیت های پایداری را برای قسمت های مسطح مربع، مستطیل و نامنظم ایجاد می کند تا از کج شدن جلوگیری شود. آهنرباهای دائمی داخلی با کلیدهای مغناطیسی سری M9BW سازگار هستند. بدنه جمع و جور کم مشخصات کاملاً با افکتورهای انتهایی ربات مطابقت دارد. انواع مشتق شده شامل MHSJ3 محافظت شده در برابر گرد و غبار و MHSH3 توخالی گسترده است. به طور گسترده برای بارگیری/تخلیه ماشین ابزار، نصب پرس بلبرینگ، جابجایی اجزای دایره ای و مربعی 3C و مونتاژ متحدالمرکز قطعات کار لوله ای استفاده می شود.

ارسال استعلام

توضیحات محصول

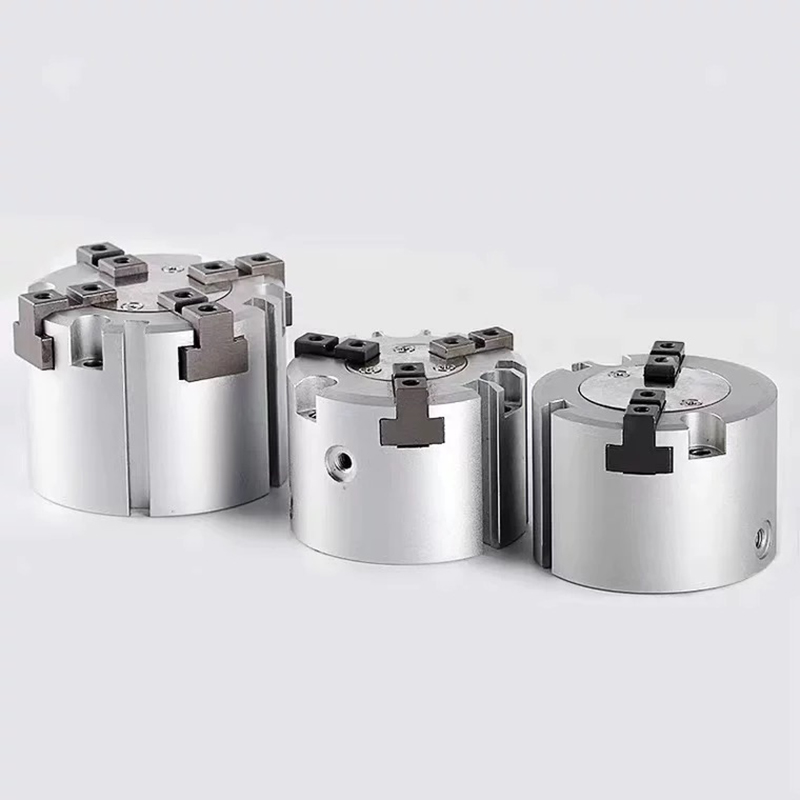

گیره پنوماتیک متحدالمرکز سری MHS3 / MHS4 (چاک مرکزی توخالی بادامک گوه ای)

نام تجاری: SOLH توسط Richge Technology

نمای کلی سری

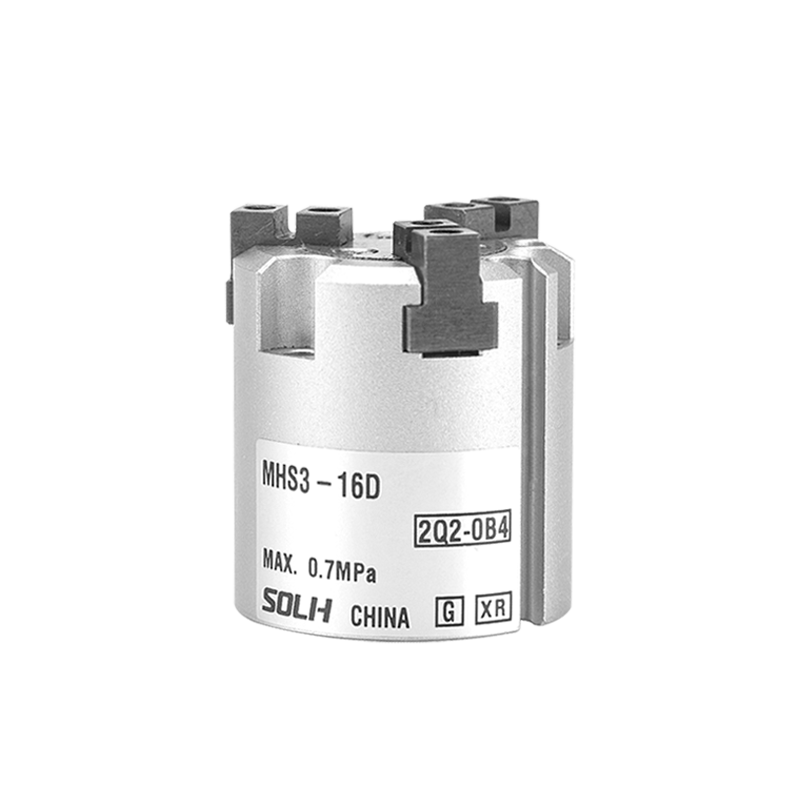

-- MHS3: گیره موازی متحدالمرکز 3 فک که توسط بادامک گوه ای هدایت می شود. طراحی شده برای بستن شفت ها، دیسک ها و قطعات کار دایره ای با هم محوری فوق العاده بالا.

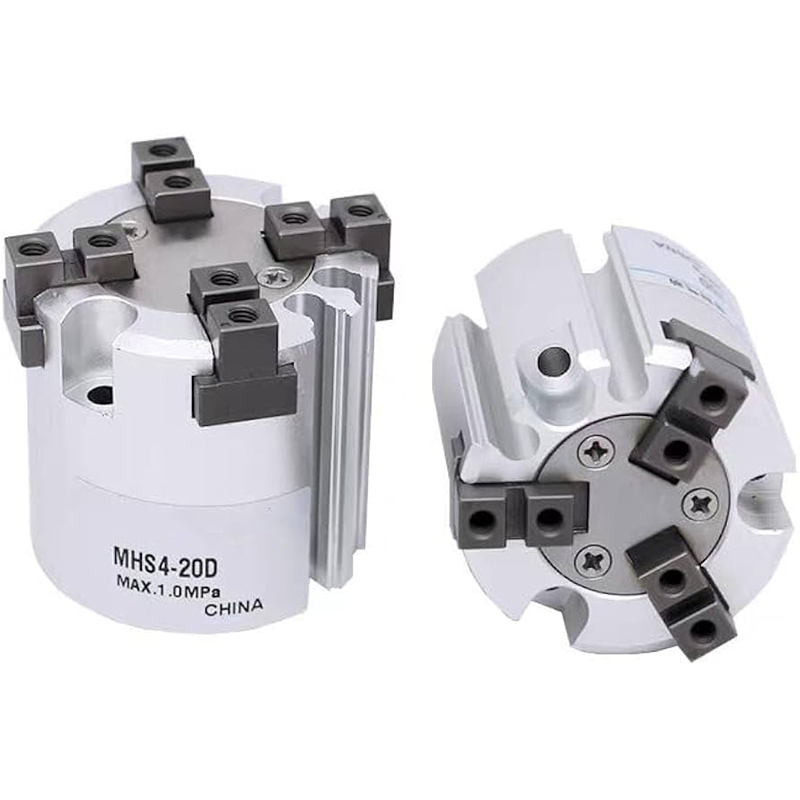

-- MHS4: گیره موازی متعامد 4 فک برای اجزای مربعی، مستطیلی و نامنظم، گیره پایدار برای جلوگیری از انحراف و کج شدن.

- حالت رانندگی: عملکرد دوگانه (D) به عنوان استاندارد. تک اقدام به طور معمول بسته / به طور معمول باز اختیاری است.

- ساختار: انتقال بادامک گوه ای، حلقه مغناطیسی داخلی، سوراخ مرکزی، ساختار مقاوم در برابر سایش با استحکام بالا، عملکرد بدون روغن.

- دقت موقعیت: تکرار دقت موقعیت یابی ± 0.01 میلی متر، موقعیت مرکزی ثابت بدون افست.

مزایای ساختاری اصلی

1. گوه بادامک با دقت بالا خود مرکزی

- تمام فک ها به طور همزمان باز و بسته می شوند و نقطه مرکزی یکسانی دارند. قطعات دایره ای مرکز خودکار را بدون خروج از مرکز انجام می دهند.

2. سوراخ مرکزی توخالی

- امکان مسیریابی لوله های هوا، فیبر نوری یا پین های اجکتور را فراهم می کند. مناسب برای قطعات کار آستین، قطعات شفت و فرآیندهای خالی کردن از طریق نوع.

3. بدنه سبک وزن کم حجم

- ارتفاع کلی کوچک، ایده آل برای چیدمان نصب متراکم بر روی افکتور انتهایی ربات.

4. مقاومت قوی در برابر نیروی جانبی

- مناسب برای اتصالات پرس، عملیات اتصال و بارگذاری ماشین ابزار با نیروی بار خارجی.

5. حلقه مغناطیسی داخلی برای تمام اندازه های سوراخ

- سازگار با سوئیچ های مغناطیسی سری M9B / M9BW برای تشخیص وضعیت کاملاً باز / کاملاً بسته.

6. محدوده سوراخ کامل: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 میلی متر

قانون کامل نامگذاری مدل

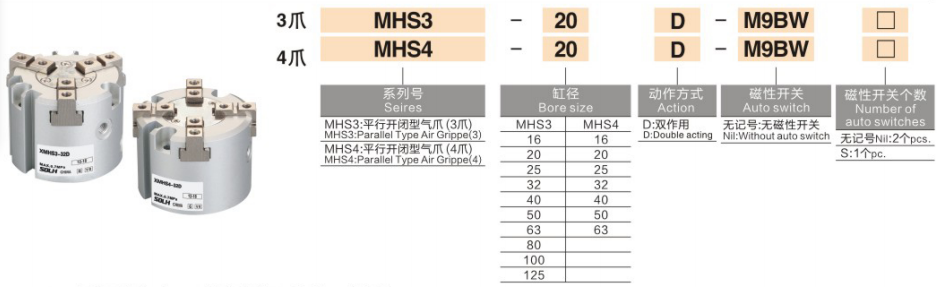

1. نمونه مدل: MHS3-32D-M9BW

بخش	کد	تعریف
MHS3 / MHS4	کد سری	MHS3 = گیره متحدالمرکز 3 فک / MHS4 = گیره متعامد 4 فک
32	اندازه سوراخ	موجود: φ16 ~ φ125 میلی متر
D/C/E	حالت عملیات	D = دو عملکردی / C = تک بازیگری به طور معمول بسته است / E = تک بازیگری به طور معمول باز / -پسوند X84 برای مشخصات بازگشت فنر تک بازیگری
M9BW	سوئیچ مغناطیسی	پشتیبانی از 1 یا 2 عدد سوئیچ نصب شده

2. نمونه های مرجع سفارش استاندارد

-- MHS3-25D: 3 فک، φ25، دو اثر، بدون سوئیچ مغناطیسی

-- MHS4-40D-2M9B: 4 فک، φ40، دو اثره، مجهز به دو سوئیچ مغناطیسی M9B

مشخصات فنی استاندارد عمومی (فشار تست: 0.5 مگا پاسکال)

1. پارامترهای مشترک

- محدوده فشار عملیاتی: 0.15 ~ 0.6 MPa

- دمای محیط: -10 ~ 60 درجه سانتیگراد (بدون یخ زدن در لوله های هوا)

- حداکثر فرکانس کاری: 120 سیکل در دقیقه

-- دقت موقعیت یابی مجدد: ± 0.01 میلی متر

- روانکاری: طراحی بدون روغن، مناسب برای محیط های تولید تمیز

2. نیروی بستن و میز ضربه ای یک طرفه

سوراخ (میلی متر)	نیروی بستن قطر بیرونی MHS3 (N)	نیروی بستن MHS4 (N)	سکته فک تکی (میلی متر)
φ16	28	26	4
φ20	47	44	4
φ25	82	78	6
φ32	130	124	8
φ40	204	195	10
φ50	335	320	12
φ63	525	500	500

مقایسه انتخاب: MHS3 VS MHS4

مورد مقایسه	گیره هم مرکز 3 فک MHS3	دستگیره متعامد 4 فکی MHS4
طرح فک	3 فک به طور مساوی توزیع شده است	4 فک مرتب شده متعامد
قطعه کار بهینه	سیلندر، میله گرد، حلقه، دیسک دایره ای	بلوک های مربع، صفحات تخت، پروفیل های مستطیلی و نامنظم، آستین ها
مرکزیت دادن به عملکرد	هم محوری فوق العاده بالا، بدون تغییر در طول چرخش	تماس کامل با سطح، از واژگونی و کج شدن جلوگیری می کند
سختی بستن	نگهداشت محیطی، ظرفیت ضد پیچش عالی	محدودیت چهار طرفه، مقاومت قوی تر در برابر انحراف جانبی
برنامه معمولی	چاک کردن ماشین ابزار، موقعیت شفت و آستین، ایستگاه های چرخشی	اجزای مربع 3C، تخته های PCB، جیگ های مربعی، قطعات کار مستطیلی شکل

روش‌های نصب و سناریوهای کاربردی معمولی

1. گزینه های نصب

- از طریق پیچ های انتهایی + پین های موقعیت یابی جانبی ثابت، جهانی برای نصب ربات EOAT

- سوراخ مرکزی از طریق سوراخ، خروج پین اجکتور را امکان پذیر می کند. هم از انبساط داخلی و هم بستن خارجی پشتیبانی می کند

2. کاربردهای صنعتی معمولی

-- بارگیری و تخلیه ماشین ابزار: شفت گرفتن و قطعه کار دیسک

-- 3C Electronics: پایانه های دایره ای، تراشه های مربعی، جابجایی سخت افزار مینیاتوری

- صنعت بسته بندی: بدنه بطری، قرارگیری مواد لوله ای و استوانه ای

- فرآیندهای مونتاژ و تناسب پرس: پرس بلبرینگ، درج آستین شفت، مونتاژ متحدالمرکز

طبقه بندی کامل محصولات خانواده MHS

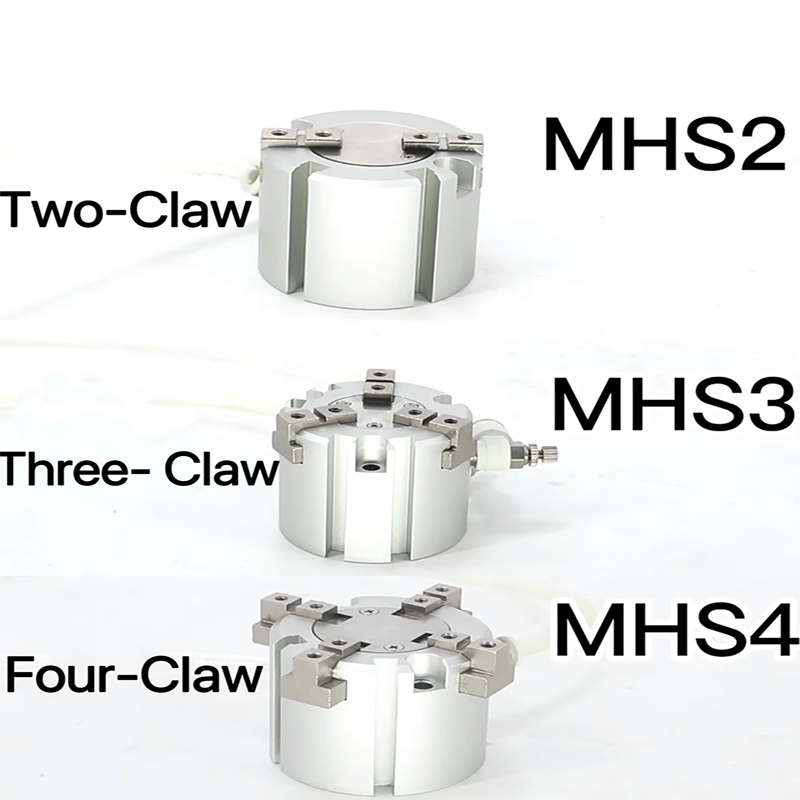

- MHS2: 2 فک موازی - برای صفحات صاف و قطعات کار مسطح

-- MHS3: 3 فک متحدالمرکز - محلول ترجیحی برای تمام اجزای دایره ای شکل

- MHS4: 4 فک متعامد - راه حل ترجیحی برای قطعات مربع و مستطیل

-- MHSJ3: مجهز به پوشش گرد و غبار — برای محیط های کارگاهی سخت گرد و غبار

-- MHSH3: حفره توخالی گسترده - اختصاص داده شده برای پردازش مداوم از طریق نوع

خلاصه یک جمله

گیره‌های پنوماتیکی توخالی با دوربین گوه‌ای 4 فک SOLH MHS3، موقعیت هم مرکز با دقت بالا ± 0.01 میلی‌متر را با پیکربندی اختیاری تک/دو عمل و سوراخ مرکزی، سازگار با سوئیچ‌های مغناطیسی سری M9 ارائه می‌دهند. MHS3 برای قطعات شفت/دیسک دایره ای، MHS4 برای اجزای مربع و مستطیل شکل، که به طور گسترده در بارگیری ماشین آلات، اتوماسیون 3C و ایستگاه های مونتاژ پرس مناسب استفاده می شود.
