گیره پنوماتیک موازی فوق نازک سری MHF2

گیره هوای موازی هدایت کننده خطی دو پیستونی فوق نازک SOLH MHF2 کاملاً با مدل های SMC معادل قابل تعویض است. ارتفاع بدنه فوق‌العاده مسطح آن تنها تقریباً یک سوم MHZ2 است که به طور موثر ممان خمشی را در افکتورهای انتهایی ربات کاهش می‌دهد. اندازه سوراخ ها بین 8 تا 32 میلی متر است. این کاملاً دو کاره با دریچه‌های گاز داخلی برای تنظیم سرعت است. هر سوراخ دارای سه نوع ضربه است: D کوتاه، D1 متوسط و D2 بلند، با دقت موقعیت یابی ± 0.04 ± 0.05 میلی متر. شیارهای سنسور چهار طرفه امکان نصب چند جهتی از جمله ضربه زدن به پایین و نصب از طریق سوراخ را فراهم می کند. -F نوع ثابت تک فک اختیاری است. اندازه های بزرگ Φ25/32 از راهنماهای توپ چرخشی برای استحکام بیشتر استفاده می کنند. حلقه های مغناطیسی داخلی با سوئیچ های نی M9B/M9N/M9P برای بازخورد موقعیت کار می کنند. ایده آل برای فضاهای فشرده با محدودیت ارتفاع، ماژول های خطی مینیاتوری، ربات کوچک EOAT، نیمه هادی و مونتاژ دقیق 3C. در طول انتخاب، طول آویزان فک باید محدود شود و لنگر خمشی با ضریب ایمنی ≥1.5 تأیید شود.

ارسال استعلام

توضیحات محصول

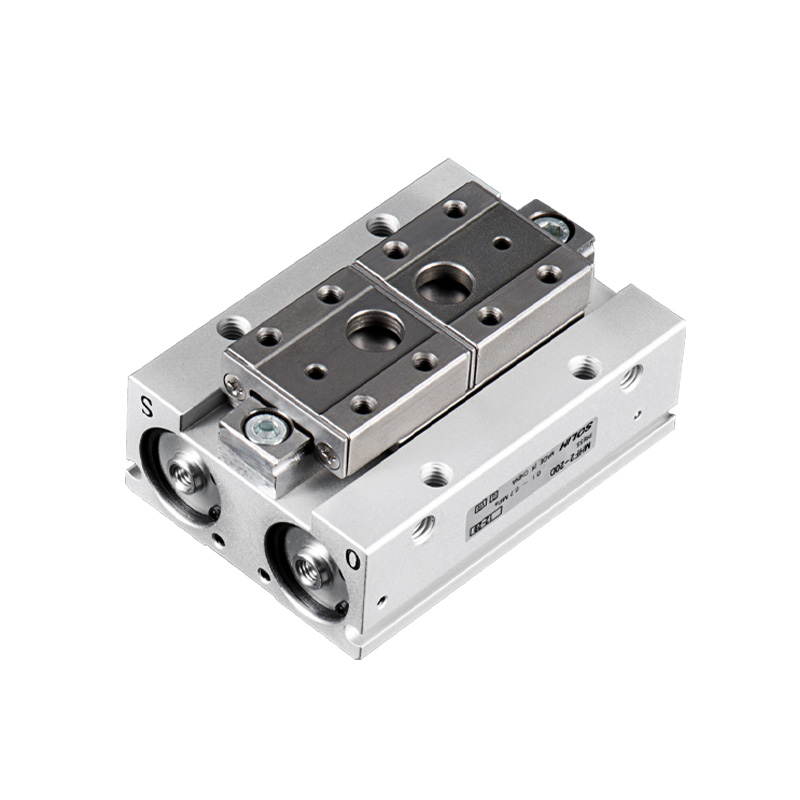

گیره پنوماتیک موازی فوق نازک سری MHF2

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سری SOLH MHF2 یک دستگیره موازی راهنمای خطی دو پیستونی فوق العاده تخت است. برجسته اصلی: ارتفاع بدنه فقط 1/3 از گیره MHZ2 معادل، به طور موثری گشتاور خمشی انتهایی را کاهش می دهد و در عین حال دقت موقعیت یابی بالا را حفظ می کند. سه محدوده سکته مغزی اختیاری در دسترس است. ساختار نصب چهار طرفه. به‌ویژه برای کاربردهای با بار کم با فضای فوق‌العاده محدود و با دقت بالا طراحی شده است: ماژول‌های خطی مینیاتوری، ربات کوچک EOAT، نیمه هادی، الکترونیک و ایستگاه‌های مونتاژ دقیق.

ساختار اصلی و اصل عملیاتی

- ساختار: پیستون دوگانه + ریل راهنمای خطی دقیق (Φ25/Φ32 راهنمای بلبرینگ در حال گردش را اتخاذ می کند). حرکت خطی موازی خالص فک بدون نوسان، استحکام بالا. بدنه اصلی آلیاژ آلومینیوم، فک های فولادی ضد زنگ، حلقه مغناطیسی داخلی. شیارهای نصب سوئیچ مغناطیسی چهار طرفه؛ گزینه های نصب: سوراخ کوبیده شده پایین / سوراخ شنود شده جانبی / نصب از طریق سوراخ.

- نوع عمل: فقط D Double Acting (کنترل هوای دو طرفه، بدون نسخه تک اقدام). دریچه گاز داخلی برای سرعت حرکت قابل تنظیم و عملکرد روان.

- چیدمان فوق‌العاده مسطح: ارتفاع در مقایسه با MHZ2 تحت نیروی گیره‌ای برابر حدود 66% کاهش می‌یابد، لنگر خمشی انتهایی را تا حد زیادی کاهش می‌دهد و ثبات موقعیت را بهبود می‌بخشد.

- پیکربندی Stroke: 3 گزینه سکته مغزی در هر سوراخ: D (کوتاه) / D1 (متوسط) / D2 (طولانی) برای مطابقت با عرض های مختلف قطعه کار.

- دقت موقعیت یابی: دقت تکرار ± 0.04 ± 0.05 میلی متر، پایدار در دوچرخه سواری با فرکانس بالا.

قانون کدگذاری مدل کامل

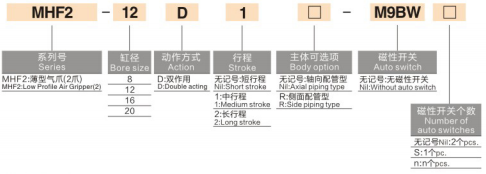

1. مثال مدل：MHF2-16D1-S-M9BW

بخش	کد	توضیحات
1	MHF2	سری: گیره موازی بسیار نازک
2	16	اندازه سوراخ: 8،12،16،20،25،32mm (ف25/32 مشخصات بزرگ جدید)
3	D/D1/D2	درجه ضربه / D = ضربه کوتاه / D1 = ضربه متوسط / D2 = سکته مغزی طولانی
4	-س	گزینه حلقه مغناطیسی خالی = بدون آهنربا. S = حلقه مغناطیسی داخلی برای سوئیچ مغناطیسی
5	-M9B	نوع سوئیچ مغناطیسی M9B(NPN) / M9N(PNP) / M9P طول سیم: استاندارد 0.5 متر؛ W=1m L=3m
6	کد نصب پسوند	خالی = سوراخ استاندارد ضربه خورده 2 = نصب از طریق سوراخ F = نوع ثابت تک فک

2. نمونه سفارش استاندارد

2.1 MHF2-20D2-S-M9BW

- حفره 20، طول D2، حلقه مغناطیسی داخلی، سوئیچ مغناطیسی M9B با کابل 1 متری.

مشخصات فنی هسته جهانی

مورد پارامتر	مشخصات استاندارد
مقدار فک	2 فک، باز و بسته شدن خطی موازی خالص
حالت عملیات	فقط دو بازیگر (بدون نوع بازیگری)
فشار عملیاتی	سوراخ 8: 0.15~0.7MPa سوراخ 12~32: 0.1~0.7MPa (فشار کاری بهینه: 0.5MPa)
فشار اثبات	1.0 مگاپاسکال
دمای محیط	-10 ~ 60 ℃ (بدون یخ زدن در لوله های هوا)
تکرار دقت موقعیت	سوراخ 8/12：±0.05 میلی متر سوراخ 16~32：±0.04 میلی متر
حداکثر فرکانس عملیاتی	حرکت کوتاه (D): 120 cpm
موضوع بندر هوایی	8/12：M3×0.5 16/20/25/32：M5×0.8
روغن کاری	عملکرد بدون روغن؛ گریس درجه غذایی NSF-H1 اختیاری است
نصب سوئیچ	شیارهای کشویی چهار طرفه، کلید مغناطیسی در هر دو طرف قابل نصب است
گزینه های نصب	نصب جهانی پایین، جانبی، از طریق سوراخ، چند جهته

جدول داده‌های نیروی سکته مغزی و بستن (0.5 مگا پاسکال، فک‌های استاندارد)

سوراخ (میلی متر)	مدل کامل	سفر تک فک (میلی متر)	حداکثر باز شدن کل (میلی متر)	نیروی بستن (N)	ارتفاع بدن (میلی متر)	وزن خالص (گرم)
8	MHF2-8D	8	16	3.5	19	25
8	MHF2-8D1	16	32	5.8	19	28
8	MHF2-8D2	32	64	9.5	19	32
12	MHF2-12D	12	24	9.0	25	55
12	MHF2-12D1	24	48	15.0	25	62
12	MHF2-12D2	48	96	24.0	25	70
16	MHF2-16D	16	32	20.0	33	110
16	MHF2-16D1	32	64	33.0	33	125
16	MHF2-16D2	64	128	52.0	33	145
20	MHF2-20D	20	40	36.0	41	210
20	MHF2-20D1	40	80	60.0	41	240
20	MHF2-20D2	80	160	95.0	41	280

نکته مهم: با افزایش طول امتداد فک L، نیروی گیره کاهش می یابد. باید گشتاور خمشی مجاز را در هنگام انتخاب بررسی کنید، ضریب ایمنی ≥1.5.

سناریوهای کاربردی ترجیحی برای MHF2

- فضای نصب به شدت محدود و ارتفاع محدود: ماژول های خطی باریک، افکتور انتهایی ربات مینیاتوری

- تقاضای لحظه خمشی کم، موازی پایدار با دقت بالا: نیمه هادی، الکترونیک 3C، مونتاژ سخت افزار دقیق

- نیاز تطبیق سکته مغزی انعطاف پذیر: برای تطبیق عرض های مختلف قطعه کار، حرکت کوتاه/متوسط/بلند را انتخاب کنید

- برای مکانیزم یکپارچه فشرده نیاز به نصب چند زاویه و تشخیص موقعیت دو طرفه دارید

رهنمودهای انتخاب کلید

- انتخاب اندازه سوراخ و حرکت با توجه به محدودیت ارتفاع و عرض قطعه کار: ترتیب اولویت D (کوتاه) → D1 (متوسط) → D2 (طول)

- اضافه کردن پسوند -S حلقه مغناطیسی + سوئیچ M9B/M9N/M9P در صورت نیاز به بازخورد موقعیت فک باز/بسته توسط PLC

- انتخاب نصب: سوراخ استاندارد ضربه خورده (پیش فرض). پسوند -2 برای نصب از طریق سوراخ مناسب برای پلت فرم ها و براکت های باریک

- بررسی بار: کنترل طول امتداد فک L. از بار افست بیش از حد بیش از ممان خمشی مجاز جلوگیری کنید

- حفره بزرگ Φ25/32: از راهنمای بلبرینگ در گردش استفاده کنید، سفتی بالاتر برای قطعات نسبتاً سنگین‌تر

خلاصه یک جمله

گیره پنوماتیک موازی فوق نازک SOLH MHF2 دارای طراحی با مشخصات بسیار کم، سه درجه گزینه سکته مغزی، نصب در چهار طرف و دقت بالا 0.04 ± 0.05 میلی متر، مجهز به سوئیچ های مغناطیسی سری M9، ایده آل با ممان خمش کم فشرده برای ربات مینیاتوری AT و ربات مینیاتوری EduC. اتوماسیون
