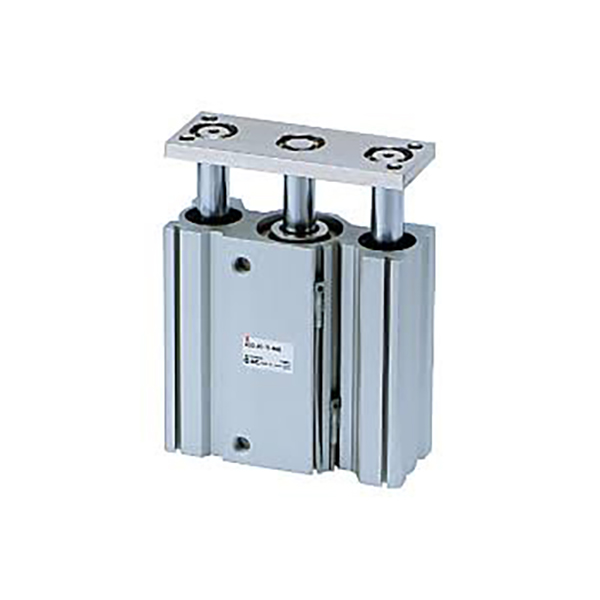

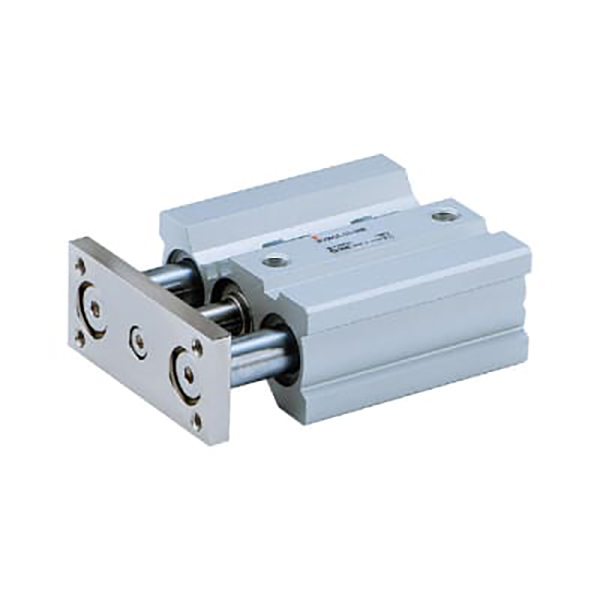

سیلندر میله راهنمای فشرده سری MGQ

سیلندر میله راهنمای فشرده نازک سری MGQ | سیلندر پنوماتیک ضد چرخش با استحکام بالا

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

     سری SOLH MGQ یک استوانه میله راهنمای یکپارچه نازک است که برای ایستگاه های اتوماسیون با محدودیت فضا طراحی شده است. با اتخاذ یک ساختار میله راهنمای یکپارچه بسیار نازک، مقاومت بار جانبی برجسته و عملکرد ضد چرخش با دقت بالا را ارائه می دهد. این سری با پوشش کامل محدوده حفره از φ12 میلی متر تا φ100 میلی متر، دو پیکربندی یاتاقان اصلی را ارائه می دهد: بلبرینگ کشویی MGQM و یاتاقان توپ MGQL. این به طور گسترده ای برای فشار دادن دقیق، بلند کردن، توقف قطعه کار و سناریوهای موقعیت یابی که نیاز به نصب فشرده، هدایت صلب و عملیات انحراف صفر دارند، استفاده می شود.

مزایای ساختاری کلیدی

• بدنه یکپارچه فوق العاده نازک: میله های راهنما و بدنه سیلندر به صورت یکپارچه قالب گیری می شوند و ضخامت کلی را تا 50 درصد در مقایسه با سیلندرهای میله راهنمای سنتی کاهش می دهند. این انتخاب بهینه برای طراحی تجهیزات بسیار فشرده و چیدمان نصب با فضای محدود است.

• ساختار دوگانه با استحکام بالا: ساپورت میله راهنما دوگانه متقارن مقاومت بار جانبی را تا حد زیادی افزایش می دهد، با ظرفیت بار جانبی بیش از دو برابر سیلندرهای درپوش معمولی. این به طور موثر در برابر خم شدن و پیچ خوردگی مقاومت می کند و با شرایط کاری بار غیرمرکز و ضربه سازگار می شود.

• دقت ضد چرخش پیشرو در کلاس: نوع بلبرینگ MGQL دقت غیر چرخشی فوق العاده بالایی 0.04 ± 0.08 درجه (دقت بالاتر با سوراخ بزرگتر) را به دست می آورد. نوع بلبرینگ اسلاید MGQM دقت موقعیت یابی پایدار 0.05 ± 0.10 درجه را ارائه می دهد که نیازهای موقعیت یابی دقیق مختلف را برآورده می کند.

• پیکربندی بلبرینگ دوگانه برای سناریوهای کامل: بلبرینگ لغزنده (MGQM) برای محیط های پر بار، گرد و غبار و خشن با هزینه کم. بلبرینگ (MGQL) برای حرکت فوق العاده روان با اصطکاک کم و دوچرخه سواری دقیق با فرکانس بالا.

• پیکربندی پریمیوم استاندارد: حلقه مغناطیسی داخلی برای سازگاری با سوئیچ مغناطیسی، بافرهای لاستیکی دو طرفه برای عملکرد پایدار و طراحی بدون نیاز به تعمیر و نگهداری، مناسب برای محیط های صنعتی تمیز.

• مشخصات کامل استاندارد: اندازه های سوراخ کامل از φ12 میلی متر تا φ100 میلی متر، با سکته مغزی استاندارد از 25 میلی متر تا 250 میلی متر، که اکثر سناریوهای رانندگی اتوماسیون بار متوسط ​​و بزرگ را پوشش می دهد.

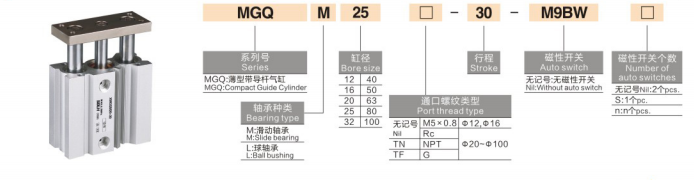

قوانین نامگذاری مدل را کامل کنید

مثال مدل: MGQM32-50-M9BW-XB6

نمونه های مرجع سفارش استاندارد

• MGQM25-30: سوراخ 25 میلی متری، سکته مغزی 30 میلی متر، نوع استاندارد بلبرینگ کشویی

• MGQL40-75-2M9B: سوراخ 40 میلی متری، ضربه 75 میلی متری، نوع بلبرینگ با سوئیچ های مغناطیسی دوگانه

• MGQM50-100-XB6: سوراخ 50 میلی متری، سکته مغزی 100 میلی متر، مدل بلبرینگ لغزنده مقاوم در برابر دمای بالا

پارامترهای فنی هسته استاندارد

(شرایط تست استاندارد: دمای معمولی 20 درجه سانتیگراد، فشار نامی 0.5 مگا پاسکال)

1. پارامترهای عملکرد عمومی

• محدوده فشار کاری: 0.12~1.0MPa (φ12/16)؛ 0.1~1.0MPa (φ20~100)

• دمای محیط: -10℃~60℃ (محیط معمولی بدون یخ)؛ -10℃~150℃ (نسخه XB6 با دمای بالا)

• سرعت عملکرد پیستون: 50~500mm/s (φ12~63)؛ 50~400mm/s (φ80/100 سوراخ بزرگ)

• حالت بافر: بافر لاستیکی دو طرفه استاندارد؛ بافر بالشتک هوای اختیاری برای شرایط کاری با ضربه بالا

• حالت روغن کاری: عملکرد بدون تعمیر و نگهداری بدون روغن، مناسب برای کارگاه های تمیز

2. داده‌های رانش نظری (@0.5MPa، واحد: N)

3. داده‌های وزن محصول (50 میلی‌متر ضربه، واحد: کیلوگرم)

مقایسه انتخاب هسته MGQM در مقابل MGQL

روش‌های نصب و سناریوهای کاربردی معمولی

1. طراحی انعطاف پذیر چند کوه

• نصب مستقیم بدنه: سوراخ های پیچ در سطوح بالا، پایین و جانبی برای ثابت کردن مستقیم وجود دارد. مدل های بالای φ32 میلی متر دارای شیارهای سوئیچ 4 طرفه برای نصب سوئیچ مغناطیسی همه جهته هستند که امکان مونتاژ و نگهداری سریع را فراهم می کند.

• نصب کمکی اختیاری: لوازم جانبی فلنج (F) و براکت پا (L) موجود است که از طرح چند زاویه ای افقی و عمودی پشتیبانی می کند تا با طرح های ساختاری تجهیزات متنوع سازگار شود.

2. برنامه های اصلی صنعتی

• اتوماسیون خط نقاله: توقف قطعه کار، موقعیت پالت و بلند کردن مواد. مقاومت در برابر ضربه قوی از جابجایی قطعه کار در حین انتقال و محدود کردن سرعت بالا جلوگیری می کند.

• 3C پردازش دقیق الکترونیکی: پرتاب پین PCB، موقعیت چین دار ترمینال و ترجمه سبک قطعه کار. دقت ضد چرخش بالا مونتاژ دقیق انحراف صفر را تضمین می کند.

• ماشین آلات بسته بندی: راندن بافل مواد، سوئیچینگ دروازه سیلو و هل دادن مواد در مسافت کوتاه. بدن بسیار نازک کاملاً با چیدمان تجهیزات بسته بندی فشرده سازگار است.

• اتوماسیون صنعتی عمومی: جیگ لیفت، پرتاب قطعه و رانندگی بار غیرعادی. برای ساده سازی ساختار تجهیزات و کاهش هزینه ها، ترکیبات سنتی سیلندر جداگانه + میله راهنما را جایگزین می کند.

مقایسه جامع سری MGQ در مقابل MGP در مقابل MGG

راهنمای انتخاب سریع سه مرحله ای

1. انتخاب اندازه حفره: رانش مورد نیاز را بر اساس بار واقعی محاسبه کنید. اندازه حفره را با رانش نظری ≥ بار واقعی × 1.5 انتخاب کنید، برای جلوگیری از اضافه بار، حاشیه ایمنی 50٪ را رزرو کنید.

2. انتخاب نوع بلبرینگ: بلبرینگ کشویی MGQM را برای شرایط کاری با بار سنگین، گرد و غبار و غیرعادی انتخاب کنید. بلبرینگ MGQL را برای موقعیت یابی با دقت بالا و حرکت چرخه ای با فرکانس بالا انتخاب کنید.

3. انتخاب پیکربندی عملکردی

￮ تقاضای تشخیص موقعیت: تجهیز سوئیچ های مغناطیسی M9B/M9BW (نصب 4 طرفه برای سوراخ ≥32 میلی متری موجود است)

￮ محیط با دمای بالا: گزینه مقاوم در برابر دمای بالا -XB6 را انتخاب کنید (حداکثر 150 درجه سانتیگراد)

￮ عملکرد با ضربه بالا: ارتقا به بافر بالشتک هوای اختیاری (استاندارد با بافر لاستیکی)

خلاصه یک جمله

     سیلندر میله هدایت فوق العاده نازک سری SOLH MGQ با استحکام بالا طراحی صرفه جویی در فضا، ظرفیت بار ضد جانبی قوی و دقت ضد چرخش فوق العاده بالا را ادغام می کند و راه حل های رانندگی خطی مقرون به صرفه و با ثبات بالا را برای ایستگاه های توقف، بلند کردن و هل دادن اتوماسیون فشرده، دقیق و سنگین ارائه می دهد.
