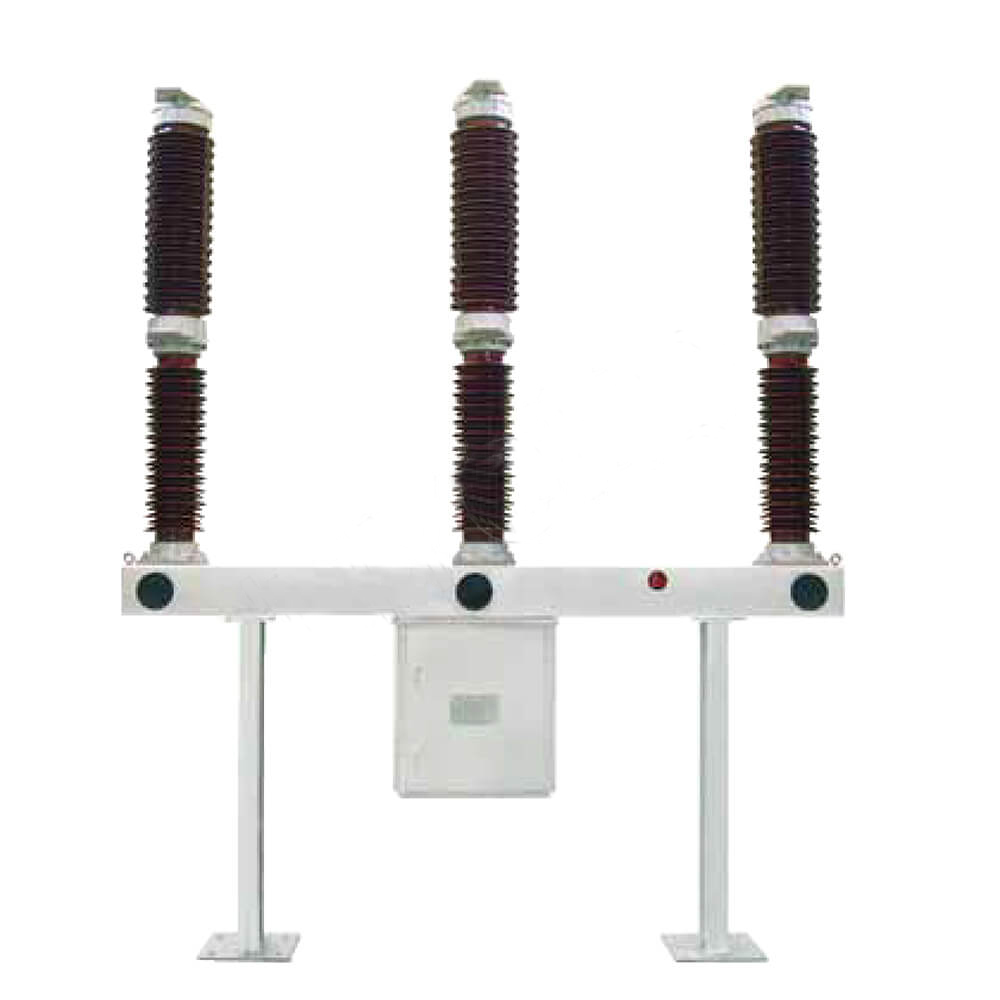

LW36-126 110KV 126KV در فضای باز SF6 Circuit Circuit
LW36-126/145 یک دستگاه ترکیبی است که شامل یک شکن مدار مخزن زنده SF6 با فناوری انقراض قوس خودبو است. قطع کننده های مدار برای عملکرد تک یا سه قطب در دسترس هستند ， از آن برای شکستن جریان دارای درجه ، جریان گسل یا تغییر خطوط برقی استفاده می شود و به این ترتیب کنترل و محافظت از سیستم برق را تحقق می بخشد. این دستگاه قادر به عملکرد منظم است و همچنین می تواند به عنوان اتصال دهنده مدار اتصال استفاده شود. مکانیسم عملیاتی بهار جدید از قابلیت اطمینان و ایمنی بالا اطمینان حاصل می کند.
LW36-126/3150-40 شکن ولتاژ بالا SF6 با ولتاژ بالا انرژی زا یک قطع کننده مدار در فضای باز است که برای سیستم های AC با ولتاژ بالا طراحی شده است. برای استفاده در شبکه های برقی با حداکثر ولتاژ 145 کیلو ولت و فرکانس دارای امتیاز 50 هرتز ایده آل است. این قطع کننده مدار برای قطع جریان های دارای امتیاز ، جریان های گسل یا تغییر مدارها ، ارائه کنترل و محافظت اساسی برای سیستم های برق استفاده می شود. همچنین برای استفاده به عنوان یک پیوند دهنده در اتصال به شبکه مناسب است.
این محصول از گاز SF6 به عنوان محیط خاموش و عایق قوس استفاده می کند. این مجهز به جدیدترین فناوری خاموش کننده قوس خود انرژی یافته است و دارای مکانیسم جدیدی است که بهار انجام می شود. LW36-126/3150-40 عمر الکتریکی طولانی ، تلاش کم کار ، سر و صدای کم و قابلیت اطمینان بالا را ارائه می دهد و آن را به عنوان قابل اطمینان ترین انتخاب برای مناطق با ارتفاع بالا یا سیستم های قدرت 132kV تبدیل می کند. همچنین می تواند محصولات وارداتی را از همان نوع جایگزین کند.
ویژگی های ساختاری
قطع کننده مدار یک ساختار یک ستون چینی سه فاز را اتخاذ می کند. این سه مرحله مجهز به مکانیسم عملیاتی بهار است که به صورت مرکزی مرتب شده و سه فاز عمل می کند ، بنابراین ظاهر جدید و نفیس است. قطع کننده مدار از گاز SF6 به عنوان عایق و محیط خاموش کننده قوس استفاده می کند. در حین کار ، گاز سه قطبی SF6 از قطع کننده مدار به هم وصل می شود و از رله چگالی نوع اشاره گر برای نظارت بر فشار و چگالی آن استفاده می شود. با توجه به اصل خاموش کردن قوس خود انرژی و طراحی بهینه شده در سیستم حرکت شکن مدار ، راندمان مکانیکی به طور موثری بهبود می یابد و کار عملیاتی به حداقل می رسد.
عملکرد عالی شکستن و عمر الکتریکی طولانی ؛
قاب و پشتیبانی نصب از صفحات فولادی با کیفیت بالا ساخته شده است که به طور کلی خم شده اند. درمان سطح روند گالوانیزه کننده گرم را اتخاذ می کند. تمام اتصال دهنده های در معرض از مواد با استحکام بالا و قطعات استاندارد از جنس استنلس استیل و یا از جنس استنلس استیل ساخته شده اند. پوسته جعبه مکانیسم از فولاد ضد زنگ ساخته شده است ، بنابراین این محصول از مقاومت در برابر خوردگی عالی برخوردار است. قابلیت اطمینان مکانیکی بالا و به طور مکرر قابل استفاده است.
با توجه به استحکام ذاتی عایق ذاتی گاز هگزا فلوئورید گوگرد و حرکت بهینه تماس قطع کننده مدار ، قطع کننده مدار جریان خازنی را بدون سلطنت می شکند. سطح عایق خارجی زیاد است ، عایق خارجی با فاصله خزنده بزرگی طراحی شده است ، فاصله نسبت خزنده 31 میلی متر/کیلو ولت است و عملکرد مقاومت در برابر خاک بسیار عالی است. همچنین می تواند با خیال راحت در محیط های سخت کار کند.
ظرفیت حمل جریان قوی: آزمایش افزایش دما با توجه به 1.2 برابر جریان دارای امتیاز 3150a ، یعنی 3780a انجام می شود و هنوز هم حاشیه بزرگی برای افزایش دما در هر نقطه وجود دارد.
ظاهر کلی محصول جمع و جور است ، نصب و راه اندازی در محل مناسب است و حجم کار تعمیر و نگهداری اندک است.
برنامه ها:
محافظت از شبکه برق: به طور گسترده در شبکه های برق ولتاژ 132 کیلو ولت یا بالاتر برای محافظت و کنترل استفاده می شود.
عملیات سوئیچینگ: مناسب برای تعویض مدار و به عنوان یک پیوند دهنده در اتصال سیستم برق.
استفاده از ارتفاع زیاد: ایده آل برای استفاده در مناطق با ارتفاع بالا به دلیل طراحی قوی و فناوری پیشرفته.
شرایط محیطی برای استفاده
شرایط طبیعی محیطی برای استفاده ، شرایط زیر را برآورده می کند:
الف) دمای هوای محیط -25 ℃ (-40 ℃) ~ +40 ℃ ؛
ب) ارتفاع 2500 متر (2000 متر) ؛
ج) سرعت باد ≤34m/s ؛
د) اختلاف دمای روزانه ≤ 25 ℃ ؛
ه) شدت آفتاب ≤1000w/m ؛
ج) شدت زمین لرزه زلزله شدت زلزله 8 درجه (شتاب افقی 0.2 گرم ، شتاب عمودی 0.1G).
g) ضخامت یخ ≤10mm ؛
ح) سطح آلودگی هوا از سطح ⅲ در GB/T 5582 تجاوز نمی کند.
i) محل نصب در فضای باز.
اگر کاربر برای شرایط استفاده از شرایط استفاده خاصی داشته باشد ، می تواند با کارشناسان Liyond مذاکره کند.
 |
 |
 |
|

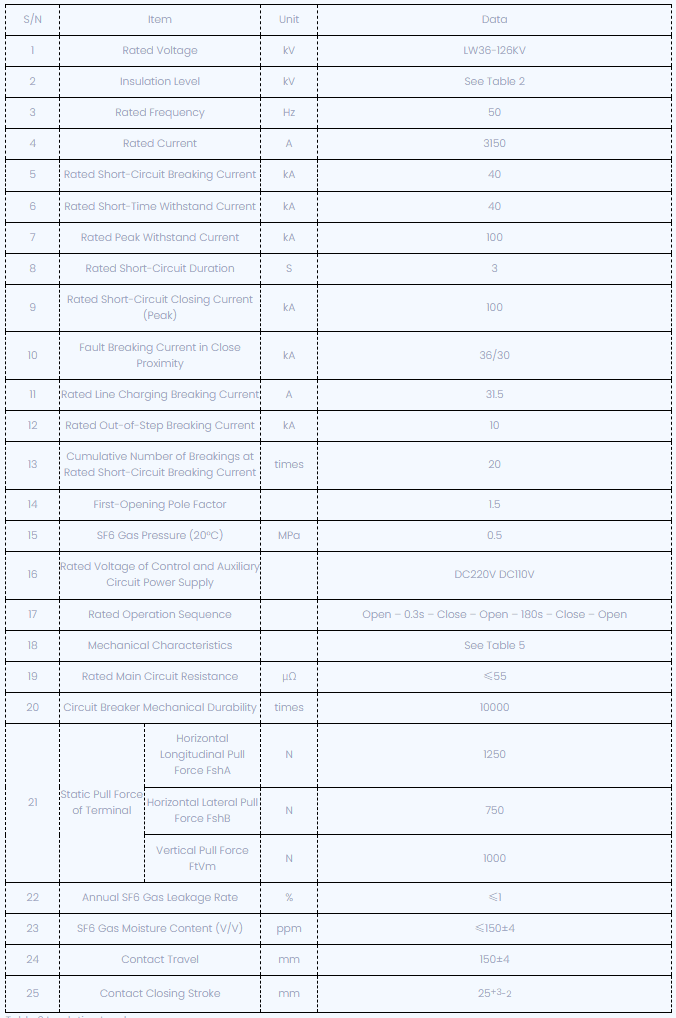

پارامترهای فنی شکن LW36-126 SF6
جدول 2 سطح عایق
جدول 3 ویژگی های مکانیکی
اعلامیه سفارش شکن مدار LW36 SF6
مدل و مشخصات قطع کننده مدار ؛
پارامترهای الکتریکی دارای امتیاز (ولتاژ ، جریان ، جریان شکن و غیره)
شرایط محیطی برای استفاده (دمای محیط ، ارتفاع ، سطح آلودگی محیط زیست)
پارامترهای الکتریکی مدار کنترل دارای امتیاز (ولتاژ دارای امتیاز موتور ذخیره انرژی ، ولتاژ دارای رتبه بندی سیم پیچ باز و بسته شدن).
نام و مقدار قطعات یدکی ، تجهیزات ویژه و ابزارهای مورد نیاز (نیاز به سفارش جداگانه).
جهت سیم کشی ترمینال فوقانی اولیه.
مدل و مشخصات قطع کننده مدار ؛
پارامترهای الکتریکی دارای امتیاز (ولتاژ ، جریان ، جریان شکن و غیره)
شرایط محیطی برای استفاده (دمای محیط ، ارتفاع ، سطح آلودگی محیط زیست)
پارامترهای الکتریکی مدار کنترل دارای امتیاز (ولتاژ دارای امتیاز موتور ذخیره انرژی ، ولتاژ دارای رتبه بندی سیم پیچ باز و بسته شدن).
نام و مقدار قطعات یدکی ، تجهیزات ویژه و ابزارهای مورد نیاز (نیاز به سفارش جداگانه).
جهت سیم کشی ترمینال فوقانی اولیه.
