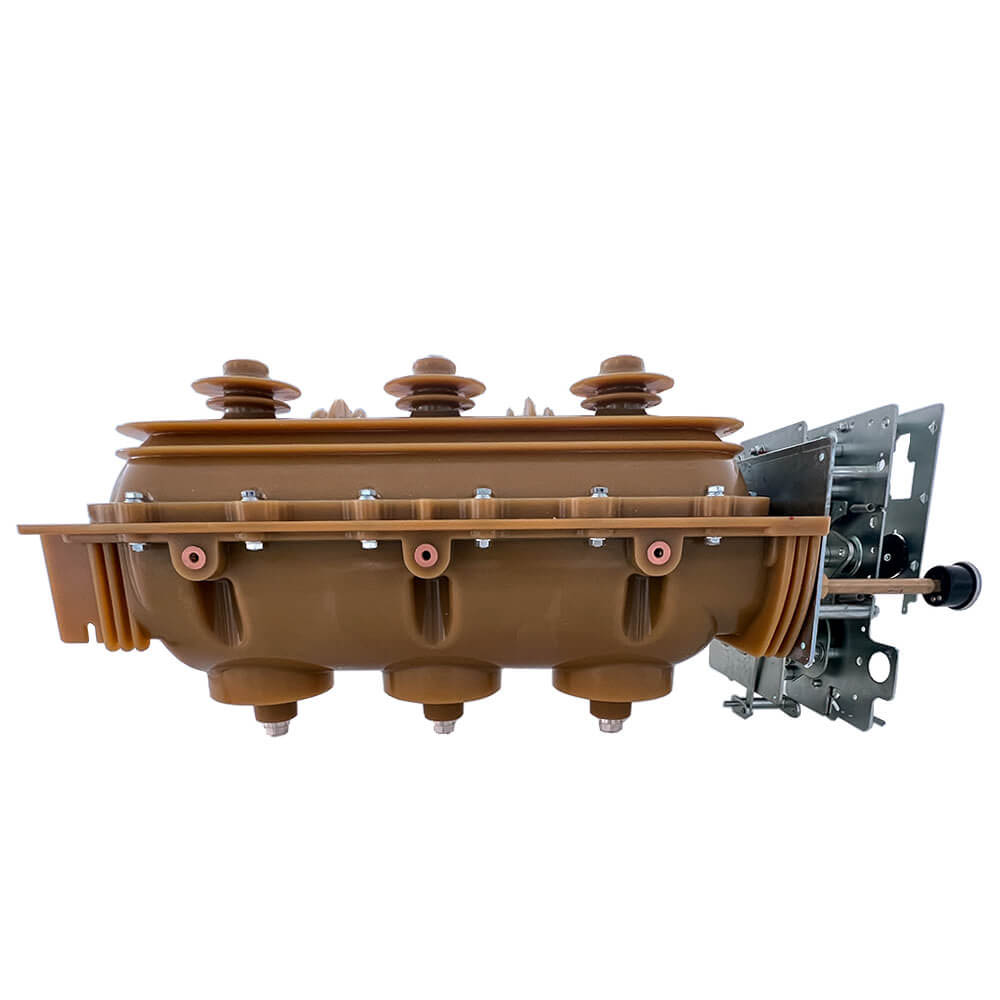

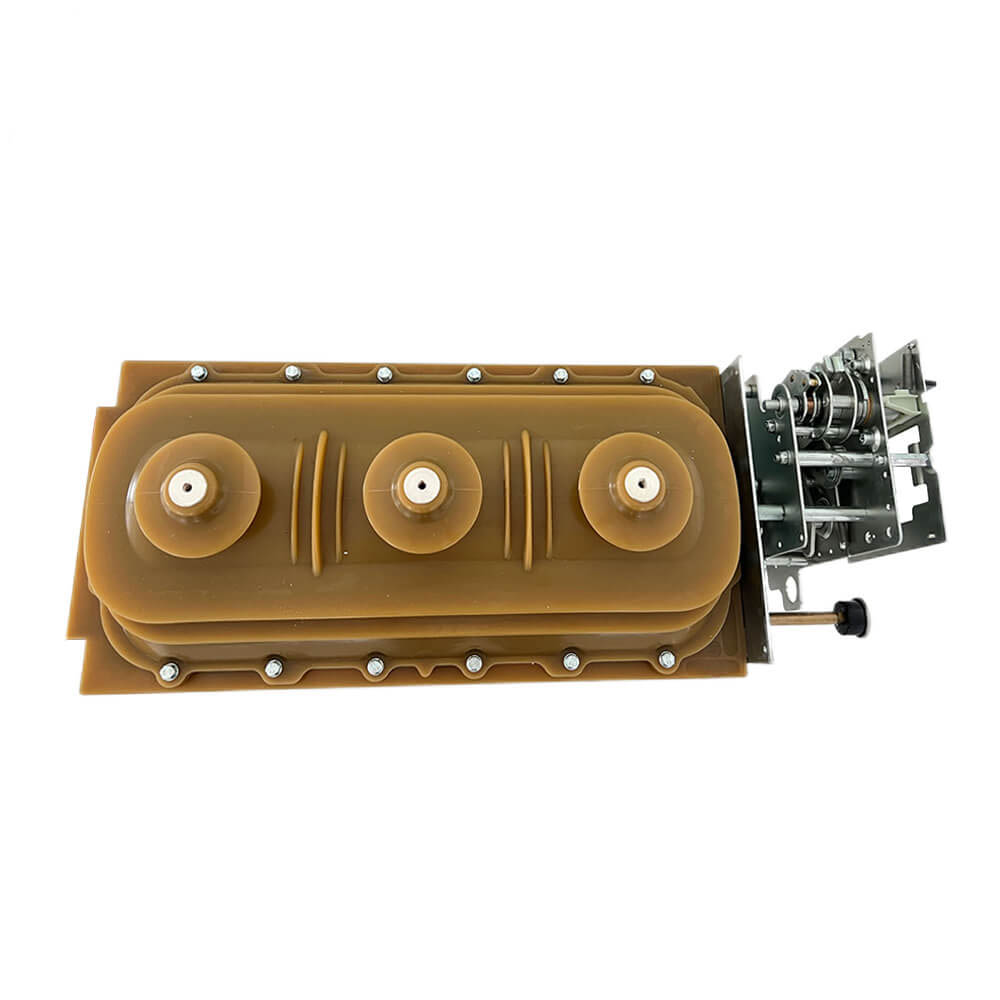

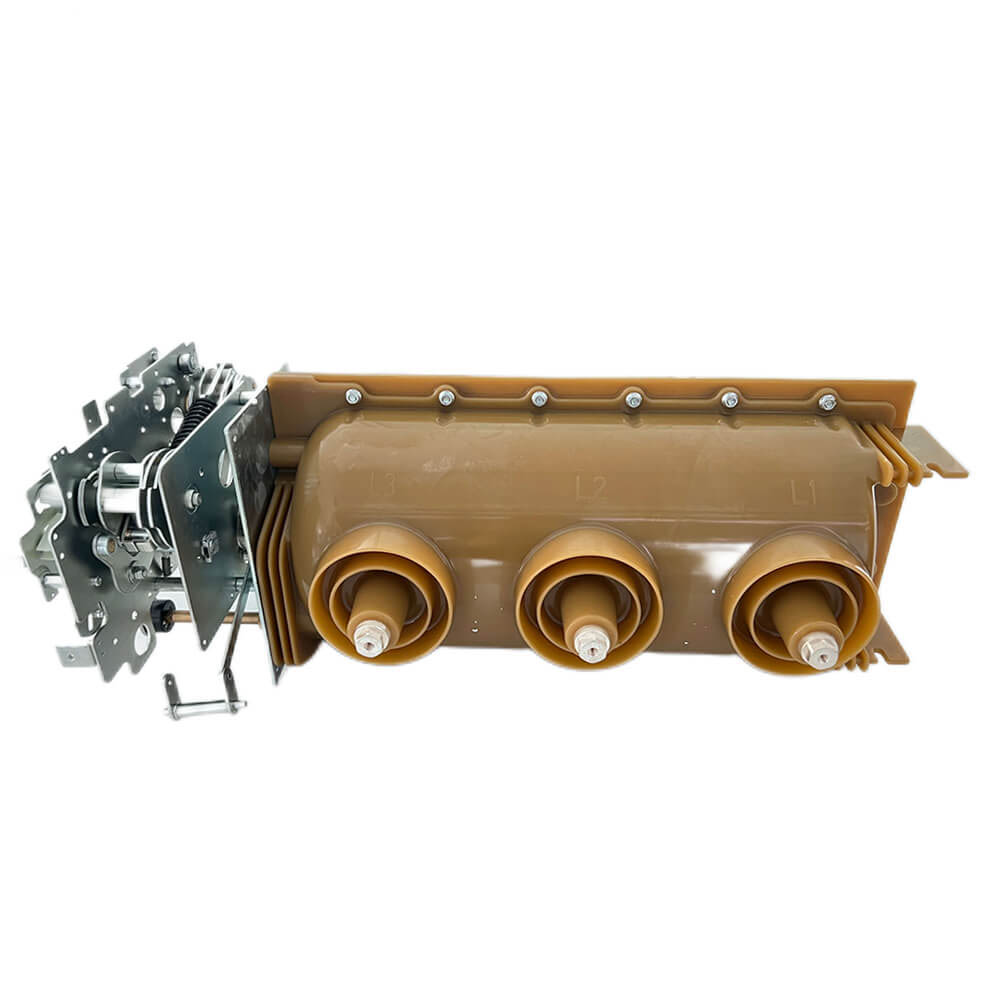

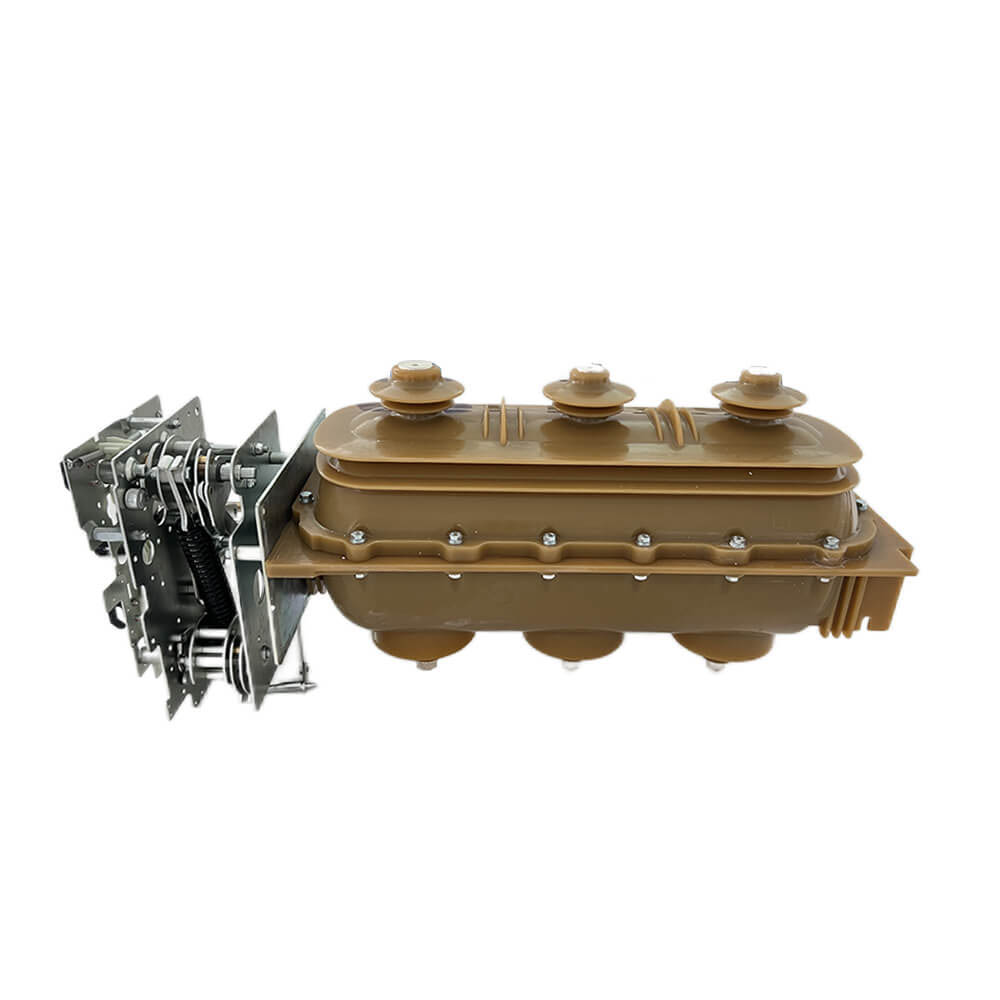

سوئیچ فاز 12kV 3 با مکانیسم کار دستی سوئیچ شکستن بار SF6 Circuit Circuit Circuit

سوئیچ فاز 12kV 3 با مکانیسم کار دستی سوئیچ شکستن بار SF6 Circuit Circuit Circuit

    قطع کننده مدار Hexafluoride Sulfur نوع جدیدی از قطع کننده مدار ولتاژ بالا با استفاده از گاز SF6 به عنوان محیط عایق و محیط خاموش قوس است. گاز خالص SF6 بی رنگ ، غیر قابل استفاده ، غیر قابل اشتعال و گاز بی اثر غیر سمی است. این عایق خوب و عملکرد خاموش قوس دارد. قطع کننده های مدار Hexafluoride گوگرد از گازهای SF6 با فشار بالا استفاده می کنند و جریان هوای فشار بالا را بین دریچه ها و مخاطبین در محفظه خاموش قوس تشکیل می دهند تا قوس را منفجر کنند ، فشار گازهای SF6 که قوس را تا 1-1.5 مگاپاسکال می ریزند. قطع کننده مدار Hexafluoride Sulfur از نظر اندازه کوچک است ، از استحکام عایق بالایی ، عملکرد خوب خاموش قوس ، دوره نگهداری طولانی برخوردار است و می تواند یک دستگاه ترکیبی بسته را تشکیل دهد.

    قطع کننده مدار Hexafluoride Sulfur یک قطع کننده مدار است که از گاز سولفور Hexafluoride (SF6) به عنوان یک محیط خاموش کننده قوس و محیط عایق استفاده می کند. قطع کننده مدار SF6. استفاده از سولفور هگزافلوراید به عنوان یک محیط خاموش کننده قوس در قطع کننده های مدار در اوایل دهه 50 آغاز شد. به دلیل خاصیت عالی این گاز ، شکن منفرد در ولتاژ و پارامترهای جریان به طور قابل توجهی بالاتر از قطع کننده مدار هوای فشرده و قطع کننده مدار با سوخت کم است و به فشار بالا و تعداد قابل توجهی از استراحت سریال احتیاج ندارد. در دهه 1960 و 1970 ، قطع کننده مدار SF6 به طور گسترده ای در سیستم های قدرت ولتاژ فوق العاده بالا مورد استفاده قرار گرفت. در اوایل دهه 1980 ، 363kV گسل ، 550 کیلو ولت گسل دو ولت و جریان باز 80 ، 100 KA SF6 Circuit Breaker ایجاد شده است

توابع و ویژگی های اساسی:

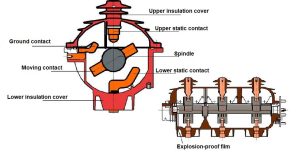

1. Switch Breock Switch شکستگی مضاعف ، ساختار تماس متحرک چرخشی را با سه نوع حالت عملیاتی زیر تنظیم می کند: بسته شدن ، باز کردن ، زمین.

2. با استفاده از گاز SF6 به عنوان یک محیط خاموش و عایق قوس ، مدار اصلی توسط محفظه بالا و تحتانی که رزین اپوکسی ریخته می شود ، مهر و موم شده است ، عملکرد رسانا توسط تأثیرات خارجی بی تأثیر است.

3. عملکرد ایمنی خوب. در صورت بروز قوس داخلی ، مسکن دارای یک ساختار داخلی ضعیف است ، به دنبال آن می رود و به دنبال آن کابینت در بالای قوس آزاد کرکره قوس قرمز باز هوای آزاد فشار بیش از حد در خارج از کابینت ، اطمینان حاصل می کند که امنیت کابینت سوئیچ را بررسی می کند.

4. سوئیچ شکن بارگیری دروازه ها ، باز کردن ، سوئیچ گوش سه در یک ، پر از گاز SF6 که در محفظه رزین اپوکسی محصور شده است ، قفل سه موقعیت ، ساختار جمع و جور ، امنیت بالا و قابلیت اطمینان.

اندازه 5.Small ، وزن سبک ، بدون تعمیر و نگهداری ، آسان و ایمن برای کار.

اطلاعات اساسی

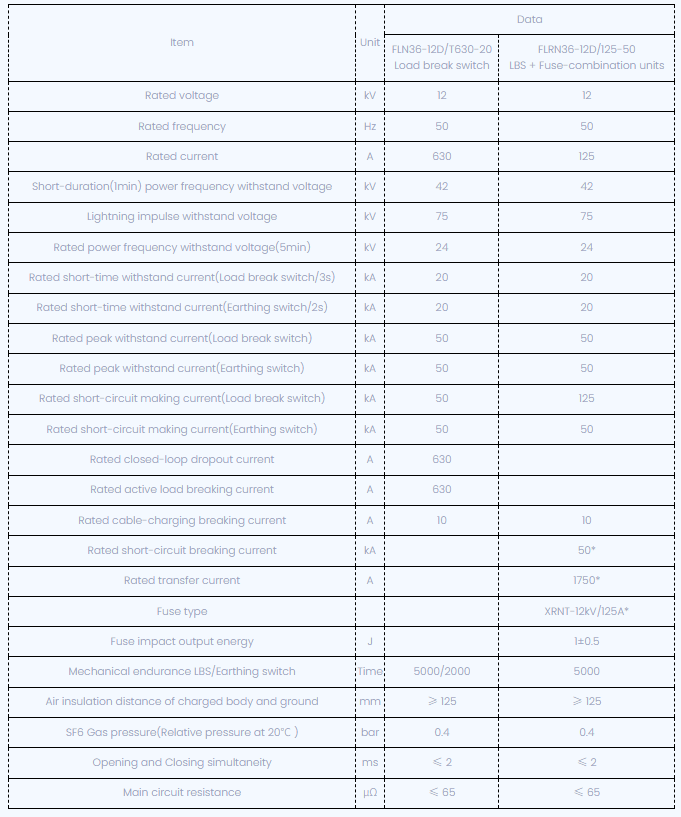

پارامترهای فنی

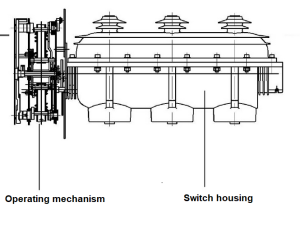

نقاشی بعدی:

محیط کار عادی

ارتفاع 1: ≤1000 متر

2. دمای محیط در دمای -30 درجه سانتیگراد تا +40 درجه سانتیگراد ، دمای متوسط ​​روزانه نباید بیش از 30 درجه سانتیگراد باشد.

میانگین روزانه رطوبت نسبی کمتر از 95 ٪ ، میانگین ماهانه کمتر از 90 ٪ است.

4. محیط کار باید بدون بخار ، گاز ، رسوب خورنده شیمیایی ، مه نمکی ، گرد و غبار ، خاک و سایر رسانه های انفجاری خطرناک باشد که به شدت بر عایق و هدایت محصولات تأثیر می گذارد.

5. محیط کار نباید ارتعاش منظم یا برجستگی های جدی باشد.

پرسش

Q1: آیا شما تولید کننده هستید یا معامله گر هستید؟

A1: ما یک تولید کننده حرفه ای پیشرو هستیم.

Q2: چرخه تحویل شما چه مدت است؟

A2: بستگی به نیاز و کمیت محصول شما دارد. به طور کلی ، 5 تا 10 روز کاری برای تحویل لازم است

Q3: سرویس پس از فروش شما چیست؟

A3: ما می توانیم به سؤالات کاربران پاسخ دهیم که مشکلات آنها 24 ساعت شبانه روز حل می شود و پشتیبانی فنی جامع برای همه محصولات ما به سرعت ارائه می دهیم.

Q4: چگونه مشکلات کیفیت را حل می کنید؟

A4: لطفاً عکسهای مفصلی از مشکلات کیفیت ارائه دهید. بخش های بازرسی فنی و با کیفیت ما آنها را تجزیه و تحلیل می کند. ما ظرف 2 روز یک راه حل رضایت بخش ارائه خواهیم داد.

Q5: آیا خدمات سفارشی را قبول می کنید؟

A5: ما خدمات OEM/ODM را ارائه می دهیم و می توانیم آرم شما را روی محصولات چاپ کنیم. تیم فنی و نقل قول حرفه ای ما می تواند با توجه به نقشه ها و پارامترهای شما پروژه های رضایت بخش را ارائه دهد.
