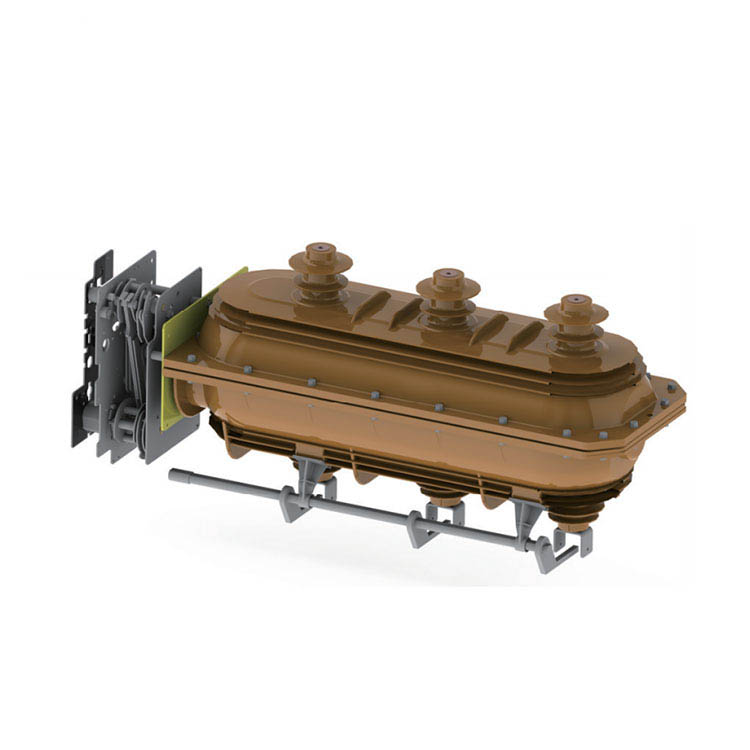

FLN36-24D سرپوشیده ولتاژ بالا SF6 سوئیچ شکستن LOB

FLN36-24D سرپوشیده ولتاژ بالا SF6 سوئیچ شکستن LOB

    می توان آن را به دو نوع تقسیم کرد: fln □ -24KV (مکانیسم عملیاتی تک بهار) ، flrn □ -24KV (مکانیسم عملیاتی بهار دو برابر). نوع دوم می تواند مجهز به ترکیب فیوز ، دارای عملکرد کنترل و محافظت باشد که می تواند برای منبع تغذیه و پستی به عنوان یک دستگاه محافظت و کنترل استفاده شود ، به خصوص برای واحد اصلی حلقه ، جعبه توزیع کابل و پست های سوئیچینگ مناسب است.

مکانیسم کار دستی

مکانیسم کار با عملکرد دوگانه بهار: K:

به عنوان یک واحد کنترل ورودی برای FLN □ -24KV ، اصل کار مکانیسم عملیاتی بهار K نوع K بهار مطبوعات و انتشار است.

عملکرد Earthing: با استفاده از دسته ، بازوی میل لنگ فوقانی می چرخد ​​و بهار 2 را برای ذخیره انرژی می چرخاند ، هنگامی که حداکثر انرژی به خود ادامه می دهد ، بازوی رتبه را بچرخانید ، چشمه ذخیره انرژی شروع به آزاد کردن انرژی می کند و ماشه بالایی را هدایت می کند ، نوار اتصال را قادر می سازد تا بازوی میل لنگ را هدایت کند ، بازوی میل لنگ می چرخد ​​و مخاطب متحرک را برای گوش دادن به آن هدایت می کند.

روشن کردن عملکرد: رانده شده توسط دسته ، بازوی کم میل لنگ 1 می چرخد ​​، بهار 2 را فشار می دهد تا انرژی را ذخیره کند ، هنگامی که انرژی آزاد می شود ، ماشه 8 را هدایت می کند ، نوار اتصال را قادر می سازد تا بازوی میل لنگ را هدایت کند ، بازوی میل لنگ می چرخد ​​و مخاطب متحرک را هدایت می کند و سوئیچ شکستن بار را روشن می کند.

عملکرد خاموش را خاموش کنید: بازوی میل لنگ اصلی را با استفاده از دسته در جهت عقربه های ساعت بچرخانید ، چشمه ذخیره سازی انرژی را رها کنید و سوئیچ شکست بار خاموش شود.

مکانیسم کار با عملکرد دوگانه بهار:

به عنوان یک واحد کنترل خروجی برای flrn □ -24KV. اصل کار یک مکانیسم نوع همان نوع K است ، علاوه بر این ، دارای عملکرد سفر مهاجم فیوز است. برای یک مکانیسم نوع. سفر الکترومغناطیسی نیز برای نیاز مشتریان در دسترس است.

روشن کردن عملکرد: رانده شده توسط دسته ، بازوی کم میل لنگ 1 می چرخد ​​تا سوئیچ را در بهار 12 فشار داده و همزمان بهار 8 را خاموش کنید تا انرژی کافی مورد نیاز با خاموش کردن را فراهم کند. هنگامی که بازوی میل لنگ پایین 1 پین را جمع می کند و باعث حرکت می شود ، باعث می شود چرخ غلتکی پایین تر شود و سوئیچ را روی بهار آزاد کنید و سوئیچ شکست بار روشن شود.

خاموش کردن عملکرد: دکمه خاموش کردن سوئیچ را فشار دهید یا پین سفر 2 را توسط Fuse Striker فشار دهید ، بهار را رها کنید و سوئیچ بار خاموش شود.

عملکرد زمین: عملکرد زمین از مکانیسم نوع همان نوع K است.

مکانیسم عملیاتی موتوری

عملکرد موتور را می توان به هر دو نوع مکانیسم عملیاتی اضافه کرد ، به این معنی که می توان آن را به صورت دستی یا موتوری اداره کرد.

ولتاژ عملیاتی: DC48V AC/DC 110V 220V

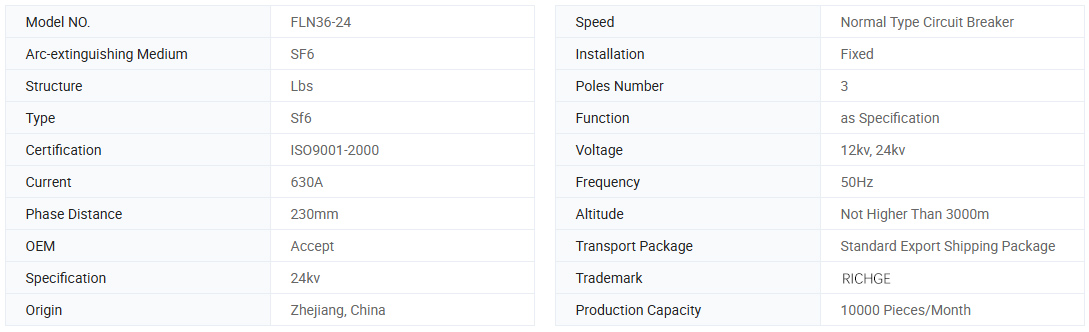

اطلاعات اساسی

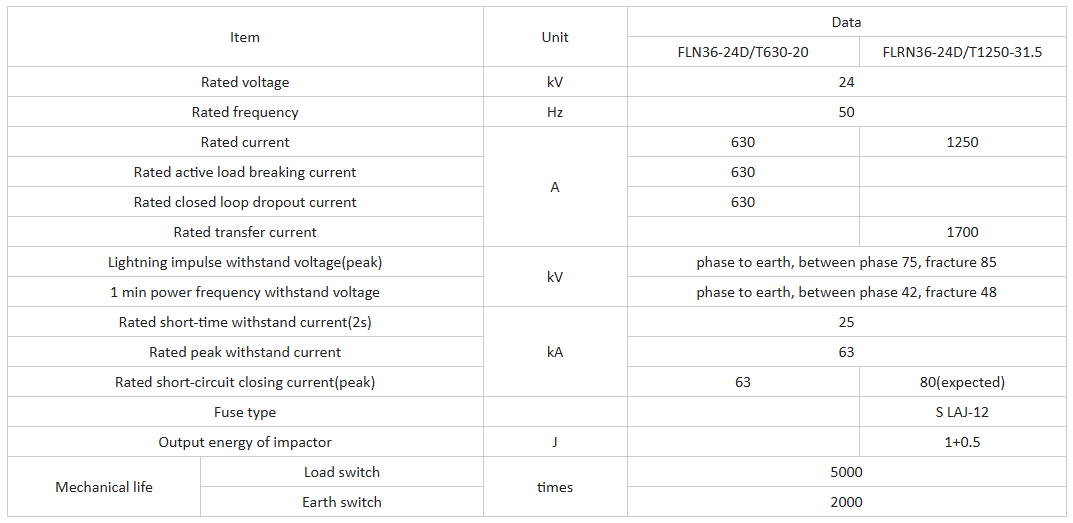

پارامترهای فنی

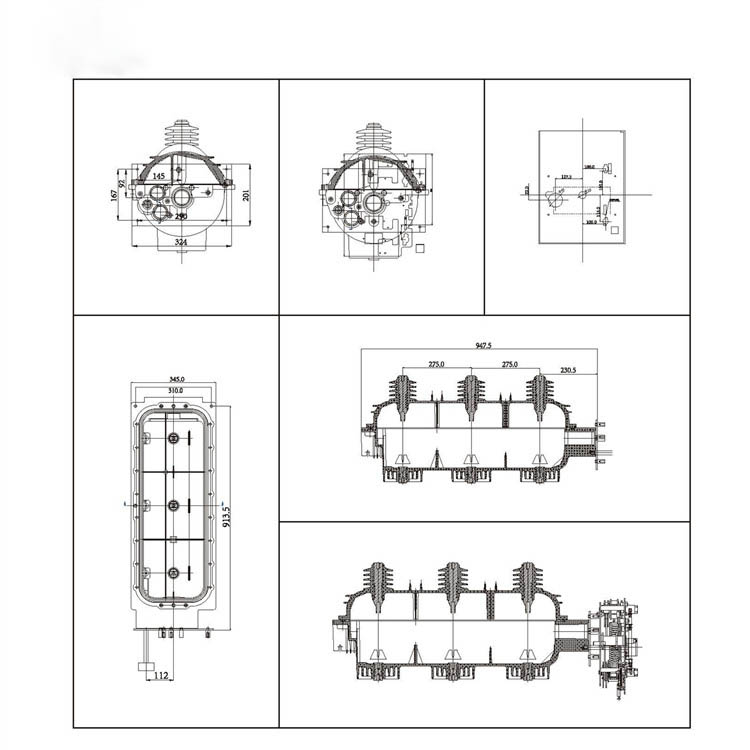

نقاشی

شرایط قابل اجرا

1. دمای دما: حداکثر+40 درجه سانتیگراد ؛ حداقل -35 درجه سانتیگراد.

2. هومیت: حداکثر میانگین رطوبت نسبی میانگین روزانه: 95 ≤ ؛ میانگین ماهانه. 90 ٪.

3.Altitude: 2000m ≤.

مقاومت 4.Sismic: 8 درجه.

5- هوای اطراف باید عاری از گازهای خورنده ، قابل اشتعال ، بخار آب و غیره باشد و نباید در معرض ارتعاشات مکرر و شدید قرار گیرد.

6. میزان نشت سالانه ؛ 1 /0 ٪.
