نام تجاری: SOLH توسط Richge Technology
سری SOLH HFZ یک گیره موازی با استحکام بالا مجهز به راهنمای خطی غلتکی/توپه ای یکپارچه است که توسط مکانیزم سنکرون پیستون دوگانه و قفسه و پینیون هدایت می شود. کاملا قابل تعویض با سری SMC MHZ2.
سه نوع عملیات موجود:
-- HFZ: نوع استاندارد دو بازیگر
-- HFSZ: تک اثر معمولا بسته (گیره فنر، نگه داشتن خاموش)
-- HFTZ: به طور معمول باز تک اثر (انتشار فنر، باز کردن برق) مناسب برای گیره دقیق بارهای سبک و متوسط، مونتاژ خودکار و کاربردهای افکتور انتهایی ربات.
1. انتقال: دو پیستون + رک و پینیون درایو سنکرون. دو فک حرکت موازی کامل را بدون انحراف یا انحراف حفظ می کنند.
2. سیستم راهنما: راهنمای خطی غلتکی / توپی یکپارچه با پین های مکان یابی در پایین برای جلوگیری از جابجایی. استحکام عالی، دقت تکرار بالا و مقاومت قوی در برابر بار جبرانی.
3. حالت های عملیات
-- HFZ Double Acting: تامین هوا برای باز/بستن، تولید مداوم جهانی
-- HFSZ Single Acting NC: عرضه هوا فک ها را باز می کند. گیره های فنری هنگام قطع هوا (نگهداری قطعه کار خاموش)
-- HFTZ Single Acting NO: عرضه هوا فک ها را می بندد. فنر هنگام قطع شدن هوا باز می شود (خلاصه خودکار خاموش شدن برق)
4. ساخت و ساز: بدنه آلیاژ آلومینیوم، فک های فولادی ضد زنگ، حلقه مغناطیسی داخلی. شیارهای سوئیچ مغناطیسی دو طرفه؛ سطوح نصب چندگانه: پایین / جانبی / سوراخ از طریق.
5. دقت موقعیت: ± 0.01 میلی متر ( سوراخ 6 ~ 25 )؛ 0.02 ± میلی متر ( سوراخ 32 ~ 40 ) ، در دوچرخه سواری با فرکانس بالا پایدار است.

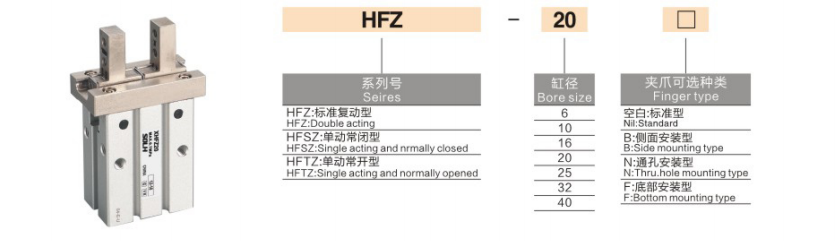

1. نمونه مدل：HFZ20N-M9BW
|
بخش |
کد |
تعریف |
| HFZ / HFSZ / HFTZ |
کد سری |
HFZ=دوبازیگری / HFSZ=تک بازیگری معمولاً بسته / HFTZ=تک بازیگری به طور معمول باز |
|
20 |
اندازه سوراخ (میلی متر) |
6,10,16,20,25,32,40 |
| N / B / خالی |
گزینه نصب |
خالی = سوراخ استاندارد پایین ضربه خورده / N = نصب از طریق سوراخ / B = پایه جانبی (ویژه برای سوراخ 6) |
| -M9B |
سوئیچ مغناطیسی |
کابل M9B (NPN) / M9N (PNP) / کابل استاندارد M9PS 0.5 متر؛ W=1m; L=3 متر |
| پسوند سفارشی |
ارتقاء اختیاری |
-X فک گسترده-J پوشش ضد گرد و غبار-G مهر و موم مقاوم در برابر دمای بالا |
2. مرجع سفارش استاندارد
حفره 25 HFZ25N-M9BW، دو کاره، نصب از طریق سوراخ، سوئیچ مغناطیسی M9B با کابل 1 متری.
|
مورد پارامتر |
مشخصات استاندارد |
| پیکربندی فک |
2 فک، باز و بسته شدن خطی موازی خالص |
| حالت عملیات |
HFZ (دو بازیگر) / HFSZ (NC) / HFTZ (NO) |
| فشار عملیاتی |
سوراخ 6/10: 0.2~0.7MPa / سوراخ 16~40: 0.15~0.7MPa (بهینه: 0.5MPa) |
| فشار اثبات |
1.0 مگاپاسکال |
| دمای محیط |
-20 ~ +70 ℃ (بدون یخ در داخل لوله کشی) |
| تکرار دقت موقعیت |
سوراخ 6~25：±0.01mm / سوراخ 32~40：±0.02mm |
| حداکثر فرکانس عملیاتی |
cy Bore 6~16：180 cpm / Bore 20~40：60~120 cpm |
| موضوع بندر هوایی |
سوراخ 6/10：M3×0.5 / سوراخ 16~40:M5×0.8 |
| روغن کاری |
عملکرد بدون روغن؛ گریس درجه غذایی NSF-H1 اختیاری است |
| نصب سوئیچ |
شیارهای کشویی دو طرفه، سازگار با سری های D-M9□، CMSH، DS1 |
| گزینه های نصب |
سوراخ کوبیده پایین، پایه جانبی، سوراخ از طریق (نوع N)، ثابت سه طرفه |
|
سوراخ (میلی متر) |
مدل |
سکته فک تکی (میلی متر) |
کل باز شدن (میلی متر) |
کل باز شدن (میلی متر) |
نیروی گیره داخلی (N) |
وزن خالص (گرم) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ نکته مهم: با افزایش طول L اکستنشن فک، نیروی گیره موثر کاهش می یابد. تأیید بار با ضریب ایمنی ≥1.5 اجباری است.
✅ سری HFZ را انتخاب کنید اگر:
- نیاز به جایگزینی مستقیم برای SMC MHZ2. نیاز به عملکرد خاموش/تک عملی نگه داشتن/رهاسازی دارد
- بستن موازی دقیق بار سبک و متوسط: الکترونیک 3C، سخت افزار دقیق، قالب گیری تزریق، تجهیزات بسته بندی
- استحکام بالا و مقاومت بار افست مورد نیاز برای ربات افکت کننده انتهایی و ایستگاه های مونتاژ دقیق
- نصب چند جهته انعطاف پذیر: نصب از طریق سوراخ / جانبی / پایین برای مکانیزم یکپارچه فشرده
1. اندازه سوراخ را با توجه به وزن قطعه کار و حالت بستن (گیره بیرونی / داخلی) انتخاب کنید، از نیروی گیره ≥1.5 برابر بار واقعی اطمینان حاصل کنید.
2. انتخاب حالت عملیات
-- بست پیوسته خاموش کردن → HFSZ معمولاً بسته است
-- خاموش شدن خودکار → HFTZ معمولاً باز است
- تولید انبوه مداوم بدون نیاز به فنر ایمنی → HFZ دو اثر
3. انتخاب نصب: سوراخ استاندارد ضربه خورده (خالی) / سوراخ از طریق (N) / پایه جانبی (B) برای قرار دادن سکو یا براکت
4. تشخیص موقعیت: تجهیز سوئیچ های مغناطیسی -M9□، اسلات های دو طرفه پشتیبانی از 2 سوئیچ برای بازخورد سیگنال باز و بسته
5. کنترل بار افست: طول امتداد فک L را محدود کنید، از بیش از حد مجاز خمش راهنمای خطی خودداری کنید.
گیره پنوماتیکی موازی راهنمای خطی SOLH HFZ از راهنمای غلتکی/توپ و درایو سنکرون قفسه پینیون استفاده میکند، موجود در انواع HFZ دو اثره، تک اثره NC HFSZ و NO HFTZ با گزینههای چند پایه و دقت بالا ± 0.01 میلیمتر، قابل تعویض مستقیم با ربات MHZrigimp، راهحل ایدهآل با MHZrigimp، راهحل ایدهآل با MHZrigimpOci. 3C، سخت افزار و مونتاژ اتوماسیون عمومی.
