نام تجاری: SOLH توسط Richge Technology

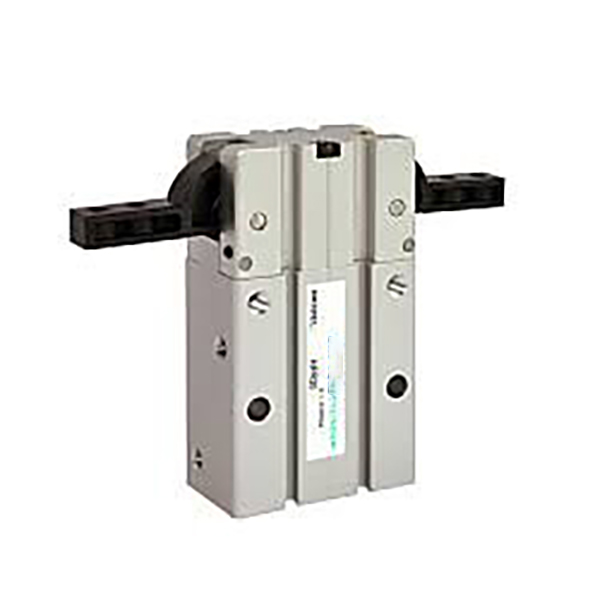

سری SOLH HFR گیره پنوماتیکی 2 فک با بازشو 180 درجه با اتصال محوری است. نقاط قوت اصلی: دهانه کامل فک 180 درجه برای حداکثر فاصله، قابلیت اجتناب مکانیکی عالی، سه سطح نصب جهانی، ساختار یکپارچه ضد گرد و غبار و آهنربای دائمی از پیش نصب شده. این انتخاب اصلی محرک برای ایستگاههای بار سبک است که برای از بین بردن تداخل انتخاب و جابجایی و چنگ زدن قطعه کار با برد وسیع، به فاصله نوسان زیادی نیاز دارند.
- اصل عملکرد: پیستون مجموعه پیوند محوری را فشار می دهد تا دو فک را برای حرکت چرخشی به حرکت درآورد. زاویه چرخش تک فک به 90 درجه می رسد، آرواره ها وقتی کاملا باز می شوند خط مستقیم ایجاد می کنند تا فضای اجتناب را به حداکثر برسانند.
- ویژگی عمل: عملکرد دوگانه به عنوان استاندارد. تامین هوا برای بستن، هوای معکوس برای باز کردن. حداکثر زاویه باز 180 ° ± 2 °، زاویه بیش از حد -2 ° ~ 5 ° برای موقعیت پایدار.
- حفاظت از گرد و غبار و سایش: ساختار ضد گرد و غبار بهینه شده در بخش فک برای محیط های گرد و غبار. صفحات جداکننده فلزی سطوح اصطکاک را برای کاهش سایش و افزایش عمر مفید جدا می کنند.
- نصب انعطاف پذیر: سه وجه نصب (جانب / پایین / عقب). قرار دادن سوراخ های پین روی پایه پایین باعث بهبود دقت مونتاژ و تکرار ثبات موقعیت می شود.
- سازگاری سنسور: آهنربای دائمی مجهز به تمام مشخصات. شیارهای دایرهای حسگر روی دیوارهای جانبی از نصب مستقیم کلیدهای مغناطیسی CMSH/DMSH(S) بدون براکت اضافی پشتیبانی میکنند.
1. مثال مدل：HFR20N+2CMSH
|
بخش |
کد |
تعریف |
| HFR |
کد سری |
گیره پنوماتیکی با بازشو 180 درجه |
|
20 |
اندازه سوراخ (میلی متر) |
10/16/20/25/32 |
|
N |
گزینه نصب |
خالی = سوراخ استاندارد ضربه خورده N = نصب از طریق سوراخ |
| +2CMSH |
سوئیچ مغناطیسی |
اختیاری، مجهز به دو سوئیچ موقعیت CMSH |
2. نمونه های مرجع سفارش استاندارد
-- HFR16: حفره 16، مدل پایه دو عملکرد بدون سوئیچ مغناطیسی
-- HFR25N: سوراخ 25، نسخه نصب شده از طریق سوراخ
- HFR32+2CMSH: سوراخ 32، مجهز به دو کلید مغناطیسی CMSH
|
مورد پارامتر |
HFR10 |
HFR16 |
HFR20 |
HFR25 |
HFR32 |
| سوراخ (میلی متر) |
10 |
16 |
20 |
25 |
32 |
| گشتاور بستن (N・m @0.5MPa) |
0.16 |
0.45 |
0.85 |
1.8 |
5.0 |
| زاویه کاملا باز |
180±2 درجه |
|
|
|
|
| زاویه بیش از حد |
-2 ~ -5 درجه |
|
|
|
|
| فشار عملیاتی (MPa) |
0.2~0.7 (توصیه می شود: 0.4~0.5) |
|
|
|
|
| دمای محیط |
-20 ~ +70 درجه سانتیگراد |
|
|
|
|
| حداکثر فرکانس کاری (cpm) |
120 |
120 |
120 |
100 |
100 |
| وزن خالص (گرم) |
120 |
220 |
380 |
600 |
980 |
| موضوع بندر هوایی |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
1. 180 درجه دهانه فوق العاده گسترده برای اجتناب کامل مکانیکی
- آروارهها در خط مستقیم در حرکت کامل قرار میگیرند، حداکثر فاصله را برای حل مشکلات تداخل قطعه کار فراهم میکنند، ایدهآل برای برداشتن اجزای حفره عمیق و باز کردن باریک.
2. ساختار پیوند محوری کارآمد سبک وزن
- طراحی اتصال ساده شده وزن بدن را تا 15 درصد در مقایسه با گیره های موازی معادل کاهش می دهد، پاسخ سریع مناسب برای چرخه های بار نوری با فرکانس بالا.
3. ضد گرد و غبار و مقاوم در برابر سایش برای شرایط سخت کارگاهی
- آب بندی فک ویژه از ورود زباله ها جلوگیری می کند. جداکننده های فلزی ضد اصطکاک عمر چرخه ≥5 میلیون بار را تضمین می کنند.
4. نصب سه طرفه به همراه پین های مکان یابی برای راه اندازی آسان
- سوراخهای نصب چند جهته همراه با پینهای مکانیابی پایین، مرکز سریع و موقعیتیابی تکرار مداوم را برای چیدمان ابزار پیچیده فراهم میکنند.
5. آهنربای داخلی، آماده برای نصب سنسور
- آهنربای دائمی یکپارچه استاندارد و شیارهای اسلاید اختصاصی، وسایل نصب اضافی را حذف میکنند و در هزینه قطعات و زمان مونتاژ صرفهجویی میکنند.
1. گزینه های نصب
- نصب جانبی: دستگیره افقی با بازشو برای انتقال قطعه کار با اندازه وسیع روی خطوط مونتاژ
- نصب در پایین: بلند کردن عمودی به علاوه حرکت اجتنابی برای قالب حفره عمیق و چیدن ظرف
- نصب عقب: دستگیره فاصله جانبی برای ایستگاه های محدود مستعد تداخل مکانیکی
2. سناریوهای کاربردی معمولی
-- 3C & Electronics: قاب های میانی موبایل، محفظه باتری و محفظه های پلاستیکی بزرگ را در دست بگیرید
-- قطعات خودرو: انتقال پوسته لامپ، پانل های داخلی و قطعات لاستیکی بزرگ
- بسته بندی و تدارکات: از چیدن کارتن های بزرگ، پالت ها و مواد بسته بندی شده خودداری کنید.
- اتوماسیون عمومی: ایستگاه های بارگیری/تخلیه، گردش و مونتاژ که به فاصله 180 درجه ای نیاز دارند.
1. انتخاب سوراخ بر اساس جرم قطعه کار و گشتاور گرفتن
-- 10 ≤0.5 کیلوگرم؛ 16 = 0.5 ~ 1 کیلوگرم؛ 20 = 1 ~ 2 کیلوگرم؛ 25 = 2 ~ 3 کیلوگرم؛ 32 = 3 ~ 5 کیلوگرم. ≥30٪ حاشیه ایمنی رزرو کنید.
2. تایید سکته مغزی
- اگر پرهیز کامل از فاصله 180 درجه مورد نیاز است، HFR را انتخاب کنید. MHW2 را اگر فقط گیره با زاویه باز و بدون تداخل شدید انتخاب کنید.
3. تطبیق پیکربندی
- کنترل اینترلاک PLC: دو سوئیچ CMSH را برای نظارت بر وضعیت کاملاً باز و بسته نصب کنید.
- مورد نیاز نصب: نسخه استاندارد با پین های مکان یابی برای موقعیت یابی پایین. پسوند N را برای نصب از طریق سوراخ انتخاب کنید.
گیره پنوماتیکی نوع محوری SOLH HFR با بازشوی 180 درجه، مکانیزم نوسانی پیوندی با فاصله فک کامل 180 درجه، نصب سه طرفه، ساختار ضد گرد و غبار و آهنربای داخلی را اتخاذ می کند. محرک بار سبک ترجیحی برای ایستگاههای جمعآوری و جابجایی خودکار که نیاز به فضای اجتنابی مکانیکی بزرگ در 3C، تجهیزات خودرو و بستهبندی دارند.
