برند:SOLH توسط Richge Technology

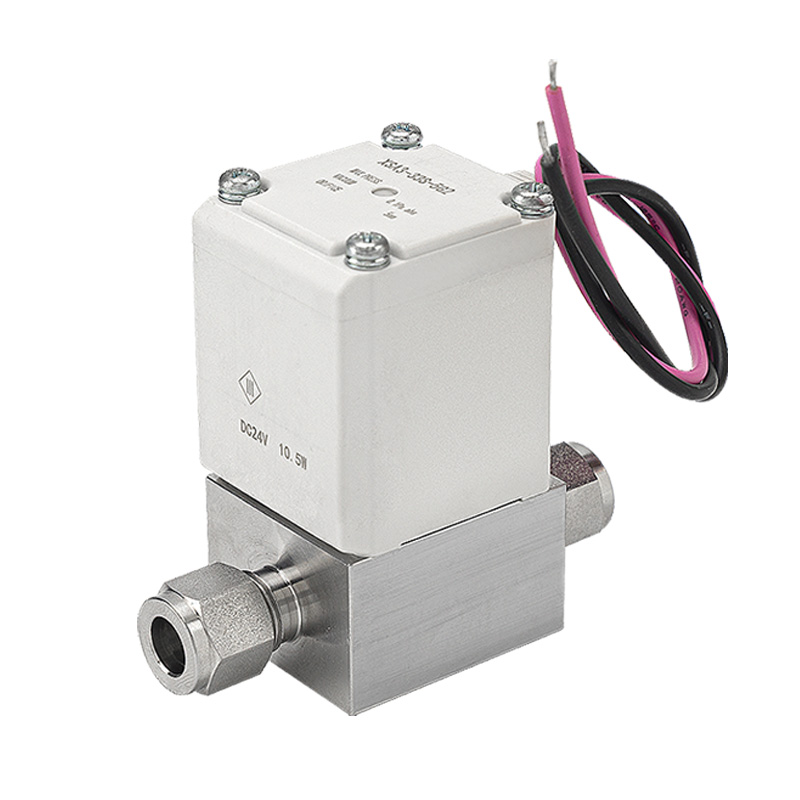

سری SOLH XSA یک شیر برقی معمولی بسته است که به طور خاص برای مدارهای خلاء فوق العاده بالا مهندسی شده است. کنترل روشن و خاموش هوا و رسانه های گاز خنثی را متوجه می شود. این دستگاه دارای تحمل خلاء بالا، نشتی بسیار کم، ساختار ضد آلودگی تمیز و سرعت پاسخ سریع است، به عنوان یک جزء خلاء اصلی برای تجهیزات فرآیند دقیق از جمله نیمه هادی ها، پانل های PV، نمایشگرهای LCD، ماشین آلات پزشکی و فرآوری مواد غذایی عمل می کند.
- سازگاری با خلاء فوق العاده بالا
حداقل فشار مطلق عملیاتی به 1×10-6 Pa می رسد، که به طور کامل استانداردهای فرآیند خلاء فوق العاده بالا را برای تضمین حفظ خلاء پایدار و راندمان پمپاژ سریع سیستم های خلاء برآورده می کند.
- آب بندی محکم و نشتی فوق العاده کم
نشت داخلی ≤ 1.3×10-4 Pa·m3/s. نشت خارجی ≤ 1.3×10-11 Pa·m3/s. عملکرد دوگانه با نشتی کم درجه خلاء سیستم را تثبیت می کند و خطرات فرار گاز خطرناک را برای محیط های کاری حذف می کند.
- ساختار بهینه شده با ذرات کم را تمیز کنید
فنر داخلی یکپارچه در داخل بدنه سوپاپ برای کاهش اصطکاک اجزای متحرک و تولید ذرات، کاملاً مطابق با خطوط تولید با الزامات درجه تمیز اتاق تمیز.
- مصرف انرژی کم و طرح کلی سبک وزن
مصرف برق کویل تا 25 درصد در مقایسه با نسل های قبلی کاهش یافته است. کاهش وزن کلی حداکثر تا 18 درصد (حداقل 0.41 کیلوگرم). طراحی صرفه جویی در انرژی ادغام فشرده در قاب های تجهیزات دقیق را تسهیل می کند.
- گزینه های اتصال چندگانه
دو طرح اتصال جهانی در دسترس است: اتصالات مهر و موم صورت، اتصالات فشرده سازی فرول 1/4 و 3/8 اینچ، و رزوه های داخلی Rc/NPT، سازگار با مشخصات مختلف خط لوله خلاء استاندارد.
- محدوده ولتاژ گسترده و پایانه های الکتریکی متنوع
ولتاژهای جریان اصلی شامل DC24V، AC110V / AC220V را پوشش می دهد. اشکال سیمکشی متعدد مانند پایانههای دوشاخه سریع، پایانههای DIN و ورودی مجرا با تمام سیستمهای کنترل خودکار جریان اصلی سازگار هستند.
- گواهینامه صنعتی پایدار و ایمن
سیم پیچ مقاوم در برابر شعله درجه UL94V-0; دارای گواهی استانداردهای RoHS، CE، CAT.ES140-7B، مناسب برای عملیات صنعتی مداوم و طولانی مدت بدون توقف.
|
مورد پارامتر |
مشخصات |
| نوع سوپاپ |
به طور معمول بسته (NC) |
| سیال قابل استفاده |
هوا، گاز بی اثر |
| حداقل فشار عملیاتی مطلق |
1×10-6 پاسکال (شکم) |
| نرخ نشت |
نشت داخلی: 1.3×10-4 Pa·m3/s نشت خارجی: 1.3×10-11 Pa·m³/s |
| محدوده فشار عملیاتی |
خلاء کامل تا فشار مثبت؛ مقاومت فشار معکوس 0.5 مگاپاسکال |
| دمای متوسط |
5 ~ 60 ℃ |
| فرم های اتصال |
مهر و موم صورت / اتصالات فرول 1/4 و 3/8 اینچ. موضوع داخلی Rc / NPT |
| ولتاژ سیم پیچ اختیاری |
DC24V; AC110V / AC220V و سایر ولتاژهای سفارشی |
| مصرف برق |
نسخه DC: Size1 ≈ 4.5W، Size2 ≈ 7W، Size3 ≈ 10.5W |
| مواد اصلی |
بدنه شیر: فولاد ضد زنگ SUS مهر و موم: FKM / PETCoil: مس + هسته آهن + رزین اپوکسی |
--تولید نیمه هادی: تزریق گاز محفظه فرآیند و کنترل خاموش و روشن خط لوله خلاء
- خطوط تولید PV و LCD: حلقه های پمپاژ و نگهدارنده فشار محفظه خلاء فوق العاده بالا
-- تجهیزات پزشکی: ابزار استریلیزاسیون خلاء و مدارهای خلاء آزمایشگاهی تحلیلی
-- صنایع غذایی: ماشین آلات بسته بندی وکیوم و خشک کن خلاء
-- آزمایشگاه های تحقیقات علمی: دستگاه های آزمایشی با خلاء فوق العاده بالا و تجهیزات تست فیزیک ذرات
5.2 نکات کلیدی انتخاب
-- تأیید نیاز درجه خلاء: آیا 1×10-6 Pa (abs) عملکرد خلاء فوق العاده بالا مورد نیاز است یا خیر
- نوع اتصال خط لوله را انتخاب کنید: مهر و موم صورت، اتصالات فرول یا رزوه داخلی Rc/NPT
- تطبیق ولتاژ سیم پیچ و ترمینال الکتریکی: سری DC24V یا AC. دوشاخه سریع / DIN / سیم کشی مجرا
- اندازه پورت را تأیید کنید: 1/4" "3/8" برای برآوردن تقاضای جریان سیستم
شیر برقی با خلاء بالا SOLH XSA معمولاً از عملکرد خلاء فوقالعاده 1×10-6 Pa با نشتی بسیار کم، ساختار داخلی با ذرات کم تمیز و اتصالات متعدد قابل تعویض پشتیبانی میکند و به عنوان یک جزء سوئیچینگ قابل اعتماد برای تمام فرآیندهای صنعتی خلاء دقیق عمل میکند.
