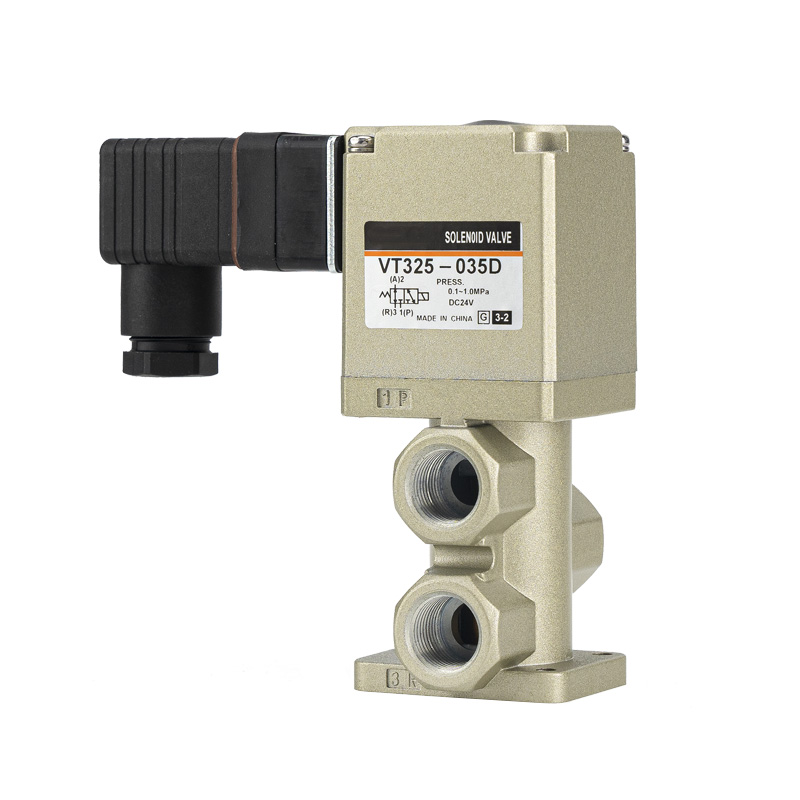

شیر برقی سری 3 پورت VT325 – نوع پاپت مستقیم

برند:SOLH توسط Richge Technology | استاندارد SOLH

1. موقعیت یابی محصول

     سری SOLH VT325 یک شیر برقی 3 پورت نوع پاپت مستقیم است که دارای آب بندی کامل الاستیک است. برای مدارهای هوای فشرده و گاز بی اثر طراحی شده است، مدار هوا را روشن و خاموش، سوئیچ جهت و کنترل اگزوز را انجام می دهد. VT325 با پشتیبانی از راه اندازی فشار صفر و سازگار با فشار مثبت و شرایط خلاء کامل، به عنوان یک قطعه سوئیچینگ پنوماتیکی با فرکانس بالا، پایدار و قابل اعتماد برای تجهیزات اتوماسیون صنعتی عمومی عمل می کند.

2. ویژگی های اصلی

--ساختار پاپت مستقیم و راه اندازی فشار صفر

     بدون نیاز به حداقل فشار عملیاتی در محدوده فشار مثبت کامل 0-1.0 مگاپاسکال به طور پایدار عمل می کند. نسخه خلاء از فشار کاری تا 101.2- کیلو پاسکال پشتیبانی می کند که کاملاً با سناریوهای کاری فشار کم، خلاء و فشار بالا سازگار است.

--6 در 1 طراحی چند منظوره برای لوله کشی جهانی

     با تغییر حالت های اتصال پورت، یک شیر تنها 6 حالت عملکردی شامل NC (به طور معمول بسته)، NO (به طور معمول باز)، تقسیم جریان و انتخاب جریان را درک می کند. این نیازهای منطقی پنوماتیک متنوع را با تطبیق پذیری عالی و پیکربندی انعطاف پذیر پوشش می دهد.

- ظرفیت جریان فوق العاده بالا و پاسخ سریع

     این شیر مجهز به گذرگاه های جریان داخلی بهینه شده، ضریب جریان بزرگ C=6.1 dm³/(s·bar) را ارائه می دهد. زمان پاسخگویی سریع ≤30 میلی‌ثانیه را به دست می‌آورد و حداکثر فرکانس سوئیچینگ 5 هرتز را پشتیبانی می‌کند، که کاملاً برای سوئیچینگ پنوماتیکی با سرعت بالا و کنترل جریان هوای بالا مناسب است.

-- آب بندی الاستیک و عملکرد بدون روغن کاری

     از مواد آب بندی الاستیک با کیفیت بالا برای هوابندی عالی، عملکرد ضد پیری و عمر طولانی استفاده می کند. عملکرد کاملاً بدون روغن کاری مدارهای گاز تمیز، سازگاری با محیط زیست و کاهش قابل توجه هزینه های نگهداری روزانه را تضمین می کند.

- ساختار فشرده و نصب انعطاف پذیر

     بدنه کوچک و جمع و جور باعث صرفه جویی در فضای نصب می شود. از هر دو روش سیم کشی مستقیم سیم و پریز پشتیبانی می کند. مجهز به دکمه استاندارد لغو دستی بدون قفل برای اشکال زدایی راحت در محل، بازرسی و تعویض دستی اضطراری.

منیفولد قابل نصب و سازگاری قوی

     از مونتاژ منیفولد متراکم و نصب انباشته پشتیبانی می کند. از نظر ابعادی با جزایر شیرهای صنعتی استاندارد سازگار است و آن را برای سیستم های کنترل پنوماتیک متمرکز مدولار و تجهیزات یکپارچه خودکار ایده آل می کند.

3. مشخصات فنی کامل

     - پیکربندی پورت: شیر برقی تکی 3 پورت، 2 موقعیت

     - نوع عملیات: نوع پاپت بازیگر مستقیم

     -- روش آب بندی: مهر و موم لاستیکی الاستیک با کارایی بالا

     -- سیال قابل استفاده: هوای فشرده، گاز بی اثر

     -- فشار عملیاتی: 0-1.0 مگاپاسکال. نوع خلاء: -101.2 کیلو پاسکال ~ 0.1 مگاپاسکال

     - فشار ثابت: 1.5 مگاپاسکال

     - محدوده دمای محیط: 5 ~ 50 ℃

     --زمان پاسخگویی: ≤30 میلی ثانیه (تست شده در 0.5 مگاپاسکال)

     - حداکثر فرکانس کاری: 5 هرتز

     --روغنکاری: طراحی بدون روغن کاری

     - عملیات دستی: نوع استاندارد غیر قفل. نوع قفل ابزار اختیاری است

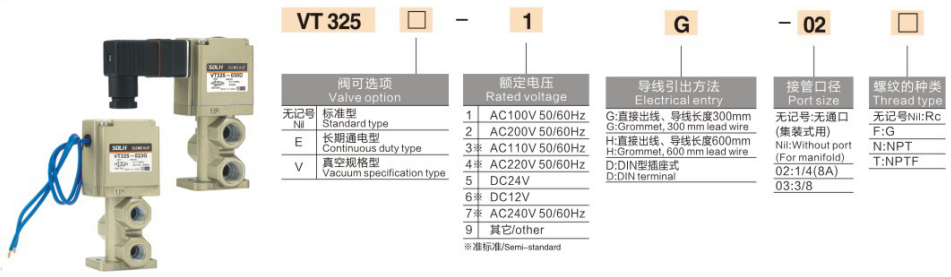

     -- اندازه پورت: Rc 1/4، Rc 3/8

     ولتاژ سیم پیچ: DC24V، AC110V، AC220V و گزینه های قابل تنظیم

4. سناریوهای کاربردی معمولی

     - کنترل پنوماتیک برای خطوط تولید خودکار، بازوهای رباتیک و وسایل گیره

     - سیستم های دمیدن گرد و غبار، جت سیال و جذب خلاء و شکستن خلاء

     - ماشین آلات بسته بندی، چاپ، نساجی و پردازش چوب

     - تجهیزات اتوماسیونی که نیاز به راه اندازی فشار صفر، سازگاری با خلاء و سوئیچینگ فرکانس بالا دارند.

     -جزایر سوپاپ متمرکز و مدارهای کنترل پنوماتیک مدولار منیفولد

خلاصه یک جمله

     شیر برقی 3 پورت مستقیم SOLH VT325 دارای راه‌اندازی فشار صفر، سازگاری کامل با خلاء، سوئیچینگ چند منظوره 6 در 1، ظرفیت جریان فوق‌العاده بالا و عملکرد بدون نیاز به تعمیر و نگهداری است که به عنوان یک راه‌حل صنعتی پرهزینه برای سوئیچینگ صنعتی با قیمت بالا عمل می‌کند. سیستم های اتوماسیون
