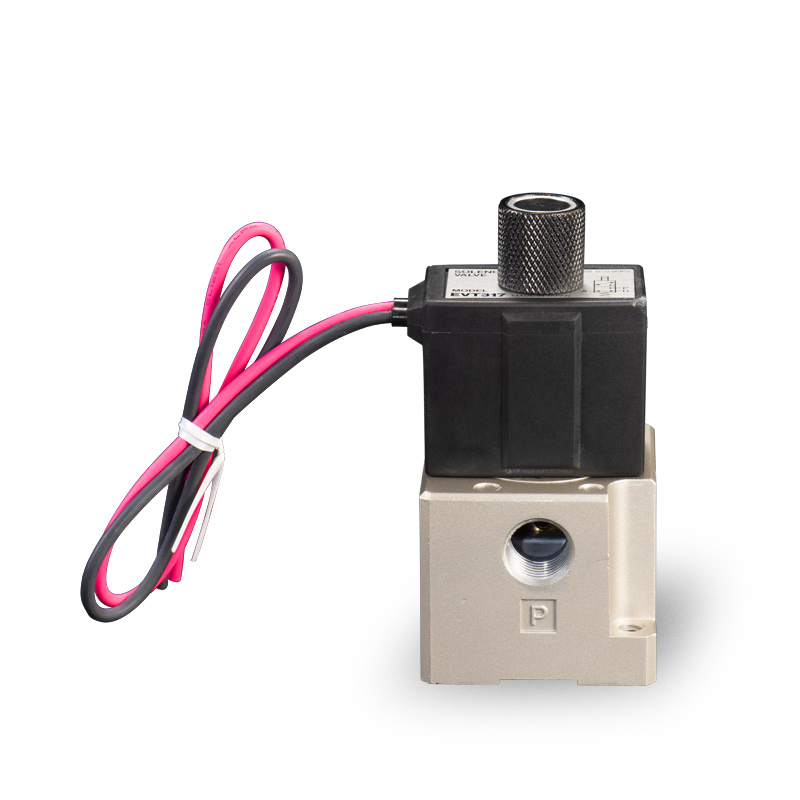

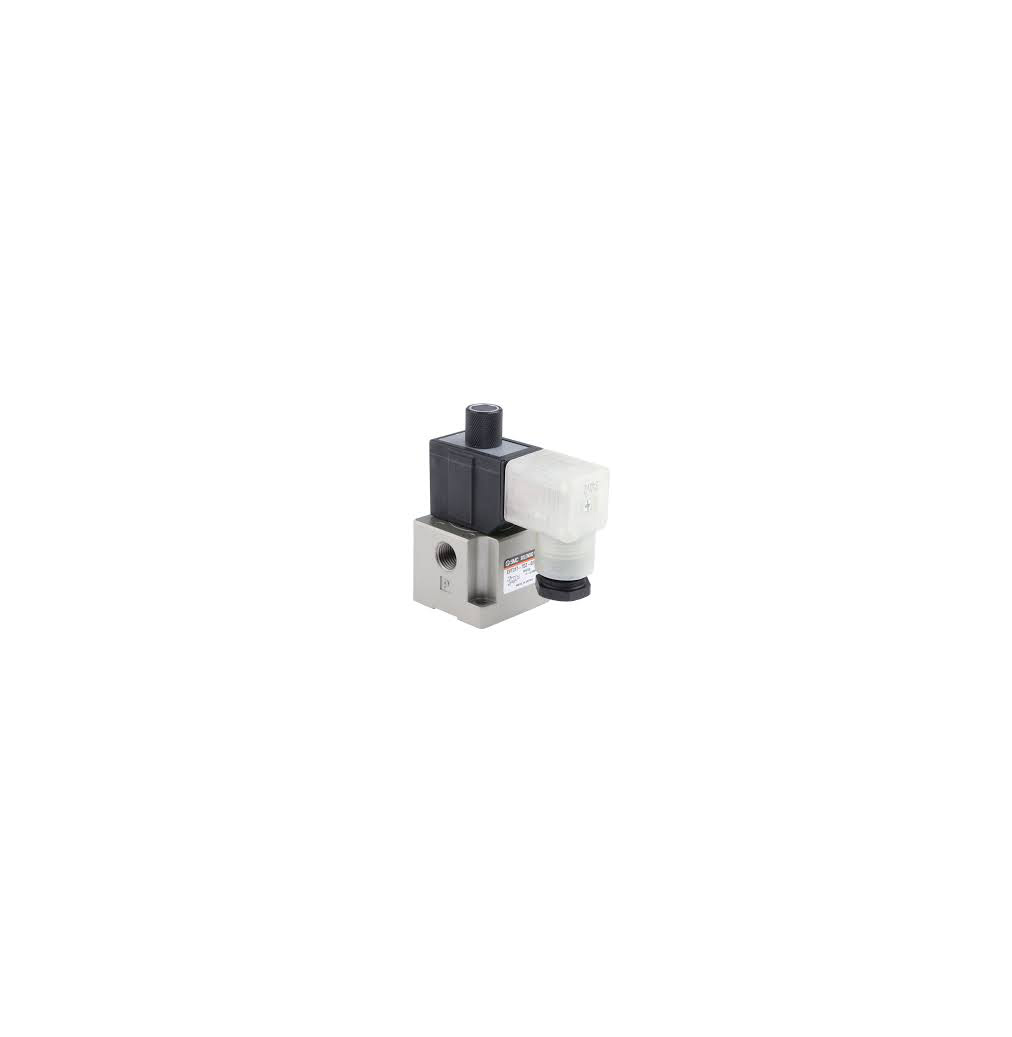

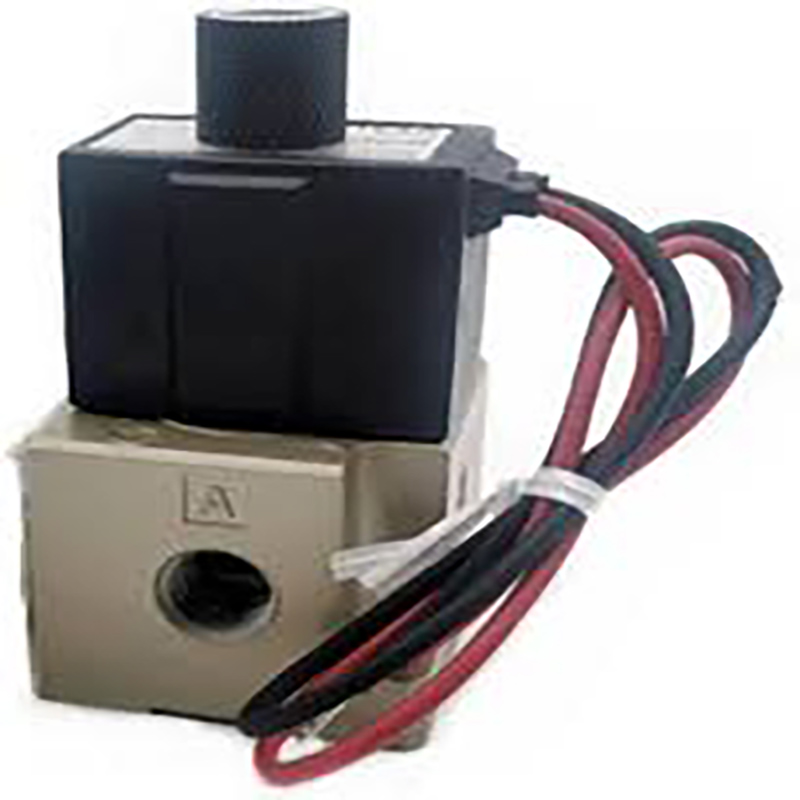

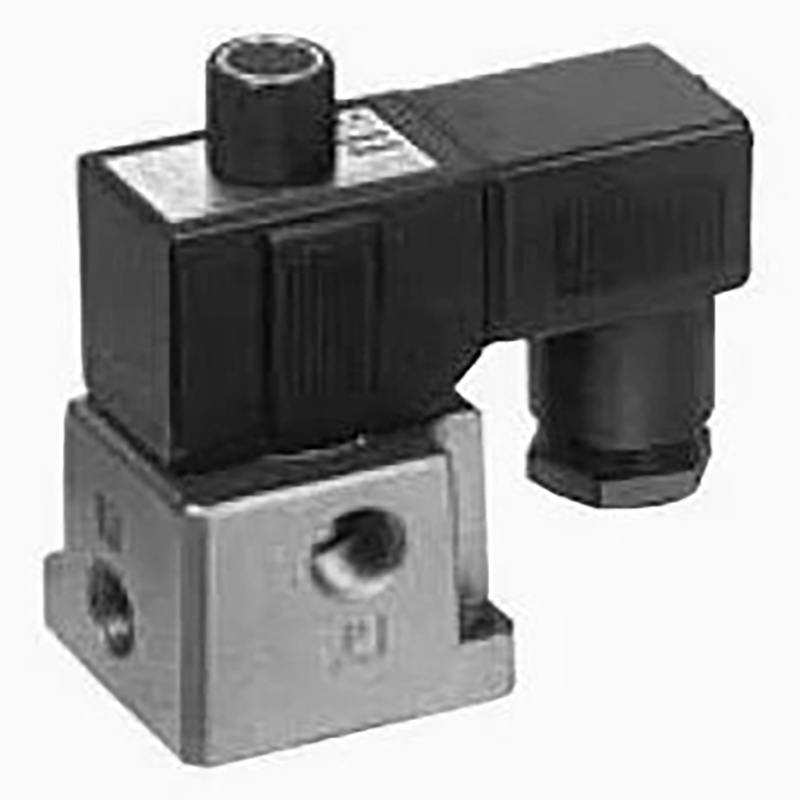

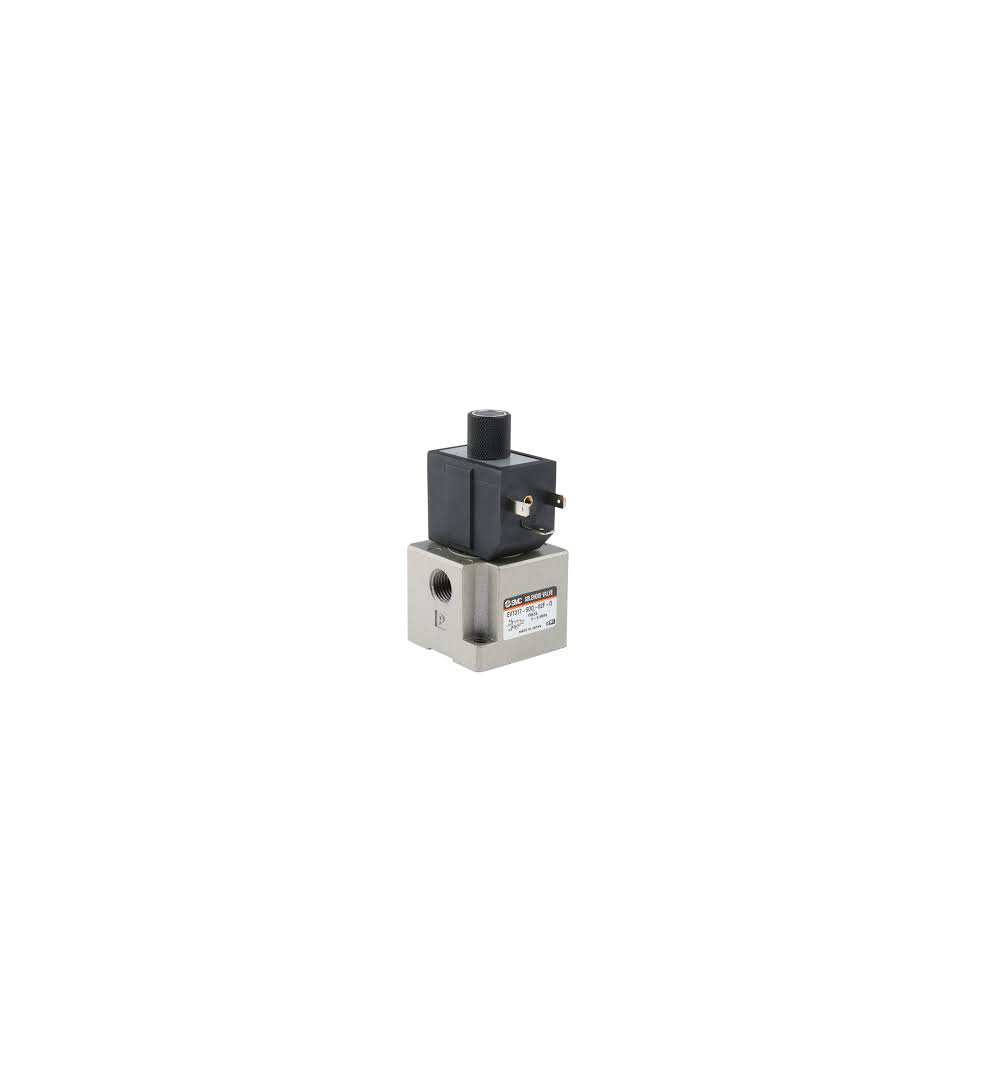

شیر برقی سری 3 پورت VT317 – نوع پاپت مستقیم

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VT317 یک شیر برقی 3 پورت پاپت مستقیم با ساختار آب بندی الاستیک تحت استاندارد SOLH است. برای مدارهای هوای فشرده و گاز بی اثر طراحی شده است، مدار هوا را روشن و خاموش می کند، سوئیچینگ و کنترل اگزوز. با پشتیبانی از راه اندازی فشار صفر و عملکرد فشار مثبت و خلاء، این شیر سوئیچ عمومی جمع و جور با جریان بالا با شرایط کاری چرخه بالا تجهیزات مختلف خودکار مطابقت دارد.

ویژگی های اصلی اصلی

     - ساخت و ساز مستقیم Poppet با راه اندازی فشار صفر بدون حداقل فشار پایلوت برای عملیات. عملکرد پایدار در محدوده فشار مثبت کامل 0-0.9 مگاپاسکال. نوع خلاء فشار تا 101.2- کیلو پاسکال را پشتیبانی می کند، که برای محیط های کاری کم فشار، خلاء و فشار متوسط-بالا قابل انطباق است.

     - 6 عملکرد یکپارچه در یک سوپاپ، سوئیچینگ لوله کشی انعطاف پذیر6 حالت کار قابل تعویض از جمله حالت عادی بسته (NC)، عادی باز (NO)، تقسیم کننده جریان و شیر انتخاب. واحد تک نیازهای مدارهای پنوماتیک مختلف را با انعطاف پذیری پیکربندی فوق العاده برآورده می کند.

     - بدنه فشرده با ظرفیت جریان برتر، ابعاد کلی کوچک: 45×89.5×45 میلی متر. ضریب جریان C=2.6 dm³/(s·bar). پاسخ سریع در ≤30 میلی ثانیه و حداکثر فرکانس سوئیچینگ تا 10 هرتز، کاملا مناسب برای سوئیچینگ مسیر هوا با سرعت بالا.

     -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------¬ عملکرد بدون روغن کاری مدارهای گاز را تمیز و سازگار با محیط زیست نگه می دارد و در عین حال هزینه های تعمیر و نگهداری معمول را کاهش می دهد.

 تعبیه دستی بدون قفل داخلی برای راه اندازی آسان دکمه فشاری دستی غیرقفلی استاندارد اشکال زدایی در محل، بازرسی تجهیزات و تعویض دستی اضطراری را تسهیل می کند، مراحل نصب و نگهداری را ساده می کند.

     منیفولد قابل نصب و سازگاری قوی از مونتاژ انباشته منیفولد پشتیبانی می کند و با سیستم های جزیره سوپاپ استاندارد مطابقت دارد، ایده آل برای کنترل پنوماتیک متمرکز و حلقه های یکپارچه چند سوپاپ.

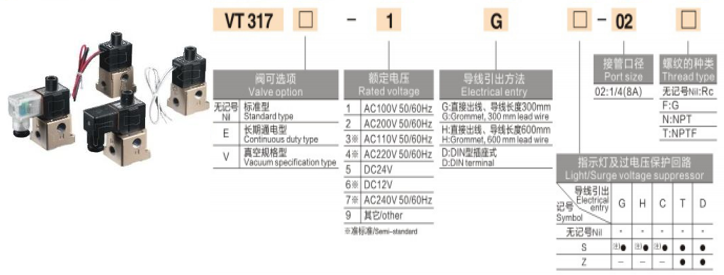

مشخصات فنی کامل

     --Port Layout: 3 پورت

     --ساختار عملیاتی: نوع پاپت اقدام مستقیم

     -- نوع مهر و موم: مهر و موم لاستیکی الاستیک

     - محیط قابل استفاده: هوای فشرده، گاز بی اثر

     -- فشار عملیاتی: 0-0.9 مگاپاسکال. مدل خلاء: -101.2 کیلو پاسکال ~ 0.1 مگاپاسکال

     - فشار ثابت: 1.5 مگاپاسکال

     --دمای محیط: -10℃ ~ +50℃

     --زمان پاسخگویی: ≤ 30 میلی ثانیه

     - حداکثر فرکانس کاری: 10 هرتز

     --نیاز به روغن کاری: بدون روغن کاری

     ---عملیات دستی: نادیده گرفتن دستی بدون قفل

     -- اندازه موضوع پورت: Rc 1/4 (02)

     - ولتاژ سیم پیچ اختیاری: DC12V / DC24V، AC110V / AC220V و ولتاژهای سفارشی

     - کلاس حفاظت: ساختار ضد گرد و غبار4. سناریوهای کاربردی معمولی · حلقه های کنترل پنوماتیک برای خطوط مونتاژ خودکار، بازوهای رباتیک و وسایل گیره

     - سیستم های دمیدن هوا، جت سیال و جذب خلاء

     ماشین آلات بسته بندی، چاپ، نساجی، نجاری و فرآوری مواد غذایی

     - تجهیزاتی که نیاز به راه اندازی فشار صفر، سازگاری با خلاء، دوچرخه سواری با فرکانس بالا و فضای نصب فشرده دارند

     -جزایر سوپاپ متمرکز و مدارهای کنترل پنوماتیک یکپارچه منیفولد

خلاصه یک جمله

     شیر برقی 3 پورت مستقیم SOLH VT317 دارای راه اندازی فشار صفر، سازگاری کامل با خلاء، شش عملکرد قابل تعویض، عملکرد فشرده با جریان بالا و عملکرد بدون نیاز به تعمیر و نگهداری است که به عنوان یک دریچه جهانی مقرون به صرفه برای کنترل خاموش و روشن و سوئیچینگ تمام مدارهای پنوماتیک اتوماسیون عمل می کند.
