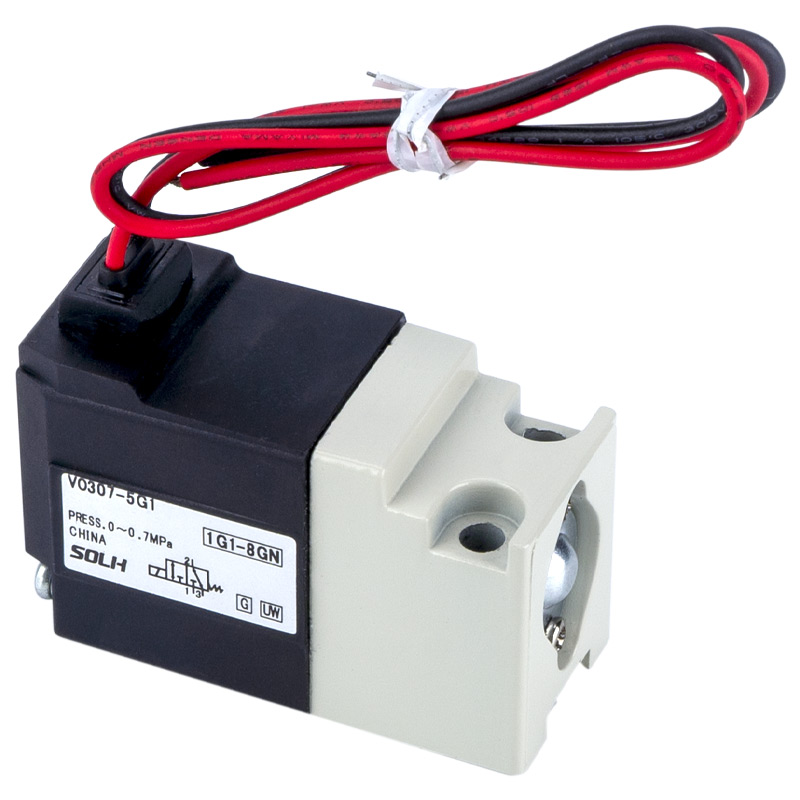

شیر برقی سری 3 پورت VO307 – نوع اتصال منیفولد پاپت مستقیم

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VO307 نوع نصب منیفولد اختصاصی سری VT307 است، یک شیر برقی 3 پورت مستقیم پاپت که منحصراً برای ادغام جزیره سوپاپ و منیفولد توسعه یافته است. قطع مدار هوا، سوئیچینگ و کنترل اگزوز را انجام می دهد. این شیر سوئیچینگ فشرده، چرخه بالا و قابل اعتماد با راه اندازی فشار صفر و سازگاری با فشار مثبت و شرایط کاری خلاء، برای کنترل پنوماتیک متمرکز تجهیزات خودکار ایده آل است.

ویژگی های اصلی اصلی

     - ساختار منیفولد تخصصی، اولین انتخاب برای ادغام جزیره سوپاپ که به صورت سفارشی برای نصب منیفولد بدون درگاه های لوله جانبی طراحی شده است. برای صرفه جویی در فضای نصب، استاندارد کردن طرح سیم کشی و کاهش نقاط نشتی بالقوه، جزیره های سوپاپ کاملاً منطبق و سیستم های کنترل پنوماتیک متمرکز، می توان چندین شیر را در کنار یکدیگر قرار داد.

     -طراحی پاپپت با بازیگری مستقیم، راه اندازی فشار صفر در دسترس، بدون نیاز به فشار خلبان برای عملیات. در محدوده فشار مثبت 0 تا 0.7 مگاپاسکال به طور پایدار کار می کند، در حالی که نسخه خلاء از فشار تا 101.2- کیلو پاسکال پشتیبانی می کند. عملکرد پایدار در محیط های کم فشار، خلاء و منبع هوای ناپایدار تضمین می شود.

     --طراحی انعطاف پذیر چند منظوره با تطبیق پذیری قوی از حالت های کاری متعدد از جمله به طور معمول بسته (NC)، نرمال باز (NO)، تقسیم کننده جریان و انتخابگر پشتیبانی می کند. عملکردها را می توان به سادگی با تعویض صفحه پوشش به سرعت تغییر داد و سازگاری جهانی عالی را ارائه داد.

     -پاسخ سریع و بادوام برای چرخه با فرکانس بالا زمان پاسخگویی ≤ 20 میلی ثانیه، حداکثر فرکانس کاری به 10 هرتز می رسد، کاملاً برای شرایط کاری دمش هوا با سرعت بالا، جت و سوئیچینگ خلاء مناسب است.

     ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------—- در حین کار به روغن روانکاری نیاز نیست، استفاده تمیز و سازگار با محیط زیست و کاهش هزینه های نگهداری.

     - مجهز به لغو دستی برای راه اندازی راحت و دارای دکمه فشاری دستی غیرقفل کننده استاندارد برای اشکال زدایی آسان در محل، بازرسی و تعویض دستی اضطراری، ساده کردن کار نصب و نگهداری.

     - مصرف برق کم و خدمات طولانی مدت کویل های استاندارد دارای مصرف انرژی کم هستند و از انرژی دهی مداوم طولانی مدت پشتیبانی می کنند. اجزای اصلی با عمر مفید قابل مقایسه با مارک های ژاپنی وارد می شوند و عملکرد هزینه ای فوق العاده ای را ارائه می دهند.

مشخصات فنی

     - پیکربندی پورت: شیر برقی تکی 3 پورت، 2 موقعیت

     - اصل عملیات: نوع پاپت بازیگر مستقیم

     - مواد مهر و موم: مهر و موم لاستیکی الاستیک HNBR

     - محیط قابل استفاده: هوای فشرده، گاز بی اثر

     - محدوده فشار عملیاتی: 0-0.7 مگاپاسکال. نوع خلاء: -101.2 کیلو پاسکال ~ 0.1 مگاپاسکال

     - فشار ثابت: 1.5 مگاپاسکال

     --دمای محیط: -10℃ ~ +50℃

     --زمان پاسخگویی: ≤ 20 ms (تست زیر 0.5 مگاپاسکال)

     - حداکثر فرکانس کاری: 10 هرتز

     --نیاز به روغن کاری: بدون روغن کاری

     ---عملیات دستی: نادیده گرفتن دستی بدون قفل

     -- نوع نصب: پایه منیفولد (نصب منیفولد پایه)

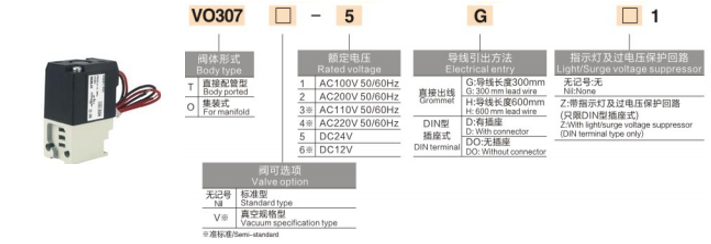

     - ولتاژهای موجود: DC12V / DC24V، AC110V / AC220V و گزینه های سفارشی

     -پایه منیفولد تطبیق: VV307 series4. سناریوهای کاربردی معمولی · کنترل پنوماتیک متمرکز برای خطوط تولید خودکار، بازوهای رباتیک و وسایل گیره

     - سیستم های جذب خلاء، شکست خلاء، دمیدن هوا و جت سیال

     ماشین آلات بسته بندی، چاپ، نساجی، نجاری و فرآوری مواد غذایی

     - تجهیزاتی که نیاز به یکپارچه سازی منیفولد، راه اندازی فشار صفر، سازگاری با خلاء و عملکرد با فرکانس بالا دارند

     --جزایر سوپاپ، مجموعه های چند سوپاپ و سیستم های کنترل پنوماتیک مدولار

خلاصه یک جمله

     شیر برقی 3 پورت منیفولد SOLH VO307 مخصوص جزایر سوپاپ ساخته شده است که از راه اندازی فشار صفر، سازگاری کامل با خلاء، تبدیل چند کاره، پاسخ سریع با فرکانس بالا و عملکرد بدون تعمیر و نگهداری پشتیبانی می کند و آن را به یک راه حل بهینه مقرون به صرفه برای کنترل خودکار پنوماتیک متمرکز تبدیل می کند.
