شیر دستی دستگیره راه 2/2 و 3/2 سری VHK | شیر دوار انگشتی سازگار با سری SMC VHK

نام تجاری: SOLH توسط Richge Technology | جایگزینی کامل قابل تعویض برای سری اصلی SMC VHK

1. بررسی اجمالی محصول

     سری SOLH VHK یک شیر قطع دستی مینی دستگیره ای است که به دو دسته تقسیم می شودVHK2 2/2 راه وVHK3 3/2 راه انواع از طراحی دستگیره چرخشی 90 درجه برای تحقق کنترل روشن و خاموش مدار پنوماتیک استفاده می کند. مدل 3/2 راه دارای ساختار اگزوز مخفی داخلی است که به طور خودکار فشار باقیمانده درگاه A را هنگام بسته شدن آزاد می کند، بدون نیاز به درگاه اگزوز خارجی R. برای نصب مستقیم خط لوله بدون نصب پایه اضافی طراحی شده است، به عنوان یک کلید دستی ایده آل برای لوله های انشعاب پنوماتیک، شیر کاهش فشار ایمنی در جلوی شیرهای برقی و کنترل روشن و خاموش مدار خلاء عمل می کند. سری کامل کاملاً ابعادی و عملکردی با سری اصلی SMC VHK برای جایگزینی مستقیم قابل تعویض است.

  1.1 شناسایی هسته و منطق عملیات

     • علامت گذاری رنگ دستگیره: دستگیره خاکستری برای نوع دو طرفه VHK2; دستگیره آبی برای نوع 3 طرفه VHK3، دستیابی به شناسایی سریع بصری

     • سوئیچ منطق: چرخش خلاف جهت عقربه های ساعت 90 درجه برای باز شدن دریچه. چرخش 90 درجه در جهت عقربه های ساعت برای بسته شدن شیر، با نشانگر وضعیت نشانگر دستگیره

     • ساختار آب بندی: طراحی آب بندی دریچه پاپت عملکرد هوابند عالی را با ریز نشت بسیار کم ارائه می دهد. گشتاور عملیاتی بسیار سبک (0.04 ~ 0.14 N·m) امکان چرخش و تعویض انگشت را آسان می کند

2. قوانین کدگذاری مدل و مشخصات رابط

     منطق کدنویسی: VHK[2/3][A]-[مشخصات درگاه جلو]-[مشخصات پورت عقب]

  2.1 تعریف مدل

     • VHK2: نوع 2/2 طرفه تک برش

     • VHK3: قطع 3/2 راه + نوع کاهش فشار باقیمانده

     • یک پسوند: ساختار دستگیره ضد چکه ارتقا یافته جدید (نسخه بهبود یافته)؛ A برای نسخه استاندارد قدیمی وجود ندارد

     • پسوند R: بدنه شیر ضد حریق

  2.2 تعریف کد نوع پورت

     • کد F: پورت فشاری برای اتصال شیلنگ نایلونی PU

     • کد اس: پورت رزوه خارجی برای اتصال خط لوله رزوه ای

  2.3 نمونه های کاربردی مدل:

     • VHK3A-08F-02S: سوپاپ دستگیره ای ارتقا یافته 3/2 جهته، درگاه P φ8 فشار مناسب، پورت A G1/4 رزوه خارجی

     • VHK2-06F-06F: شیر استاندارد 2/2 راه، دو پورت φ6 فشار مستقیم از نوع

  2.4 لیست مشخصات رابط کامل سری کامل

3. پارامترهای فنی اصلی

4. تمایز عملکردی اصلی (راهنمای انتخاب کلید)

 4.1 VHK2 2/2 Way (دستگیره خاکستری)

     • حالت باز: P⇋A به طور کامل برای تامین هوای پایدار انجام شده است

     • ایالت بسته: پورت های P و A به طور کامل بدون عملکرد اگزوز قطع می شوند

     • برنامه اصلی: کنترل خاموش و روشن خط لوله خالص، به طور گسترده برای نگه داشتن مدار خلاء و سوئیچ منبع هوای اصلی استفاده می شود

  4.2 VHK3 3/2 Way (دستگیره آبی)

     • حالت باز: P→ یک هدایت ورودی هوا برای عملکرد عادی تجهیزات

     • ایالت بسته: پورت P بسته است، پورت A به طور خودکار فشار باقیمانده را از طریق کانال مخفی داخلی تخلیه می کند

     • مزیت اصلی: تخلیه گاز باقیمانده یک کلید پس از خاموش شدن، حذف خطرات فشار باقیمانده و اطمینان از جداسازی شیر و تعمیر و نگهداری تجهیزات ایمن

5. مزایای هسته ساختاری

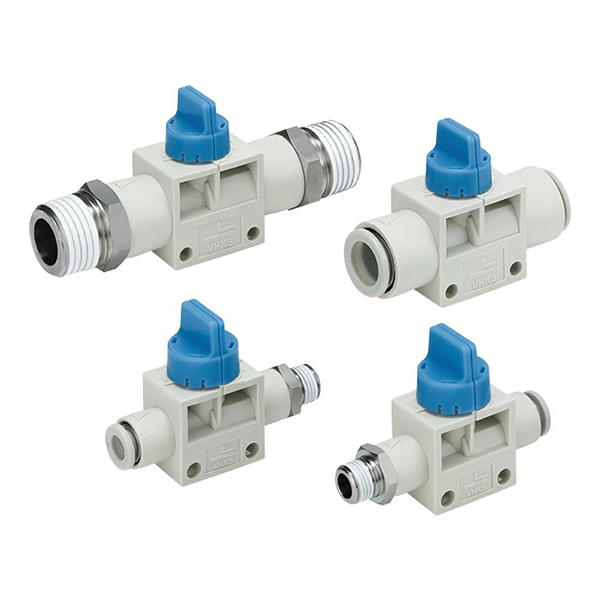

     • چهار ترکیب جهانی خط لوله: پشتیبانی از حالت های اتصال فشاری دوگانه F-F، رشته های خارجی دوگانه S-S، F-S P-push/A-thread، S-F P-thread/A-push حالت های اتصال، کاملاً سازگار با طرح های مختلف خط لوله در محل

     • براکت ثابت اختیاری: مجهز به براکت نصب محکم برای نصب پانل اختیاری و کابینت ثابت، روش های نصب انعطاف پذیر

     • ساختار ضد افت VHK-A ارتقا یافته است: طراحی بهینه شده ضد شل شدن دستگیره، به طور موثر از افتادن دستگیره در حین کار مکرر با فرکانس بالا جلوگیری می کند، ثبات سرویس را بهبود می بخشد.

     • اندازه کوچک کوچک: طراحی بدنه بسیار کوچک، کاملا مناسب برای شیارهای سیم، شکاف های باریک تجهیزات و مدارهای میکرو پنوماتیک فشرده

     • عملکرد آب بندی عالی: ساختار مهر و موم دقیق پاپت به ریز نشت بسیار کم دست می یابد و از عملکرد هوادهی پایدار طولانی مدت اطمینان می دهد.

6. تمایز انتخاب: شیر دستگیره VHK در مقابل شیر کشویی دستی HSV

7. سناریوهای کاربردی معمولی

     • تسکین فشار ایمنی شیر برقی جلو: منبع هوا → VHK3 → شیر برقی. شیر 3 طرفه به طور خودکار فشار باقیمانده را در پشت شیر ​​تخلیه می کند و به جداسازی قطعات و نگهداری ایمن قطعات پنوماتیک بدون خطر فشار پی می برد.

     • کنترل روشن و خاموش مدار خلاء: شیر دو طرفه VHK2 روی خط لوله خلاء مکنده نصب شده است، فشار خلاء را به طور پایدار پس از خاموش شدن قطع می کند تا اثر نگه داشتن خلاء حفظ شود و از شکست نشت هوا جلوگیری شود.

     • کلید انشعاب میکرو سیلندر ابزار: برای کنترل دستی شروع-ایست محلی منبع هوای میکرو سیلندر، مناسب برای اشکال زدایی تک تجهیزات، تعمیر و نگهداری و سوئیچینگ مدار مستقل اعمال می شود.

خلاصه یک جمله

     سری SOLH VHK یک شیر دستی انگشتی چرخشی 90 درجه است که کاملاً با سری اصلی VHK SMC سازگار است. با عملکردهای دوگانه قطع کننده دو طرفه و کاهش فشار باقیمانده سه طرفه، ترکیبات رابط رزوه / فشار مناسب و عملکرد بسیار سبک، شیر سوئیچ دستی بهینه برای مدارهای شاخه پنوماتیک، کنترل پایلوت و حفاظت ایمنی سیستم خلاء است.
