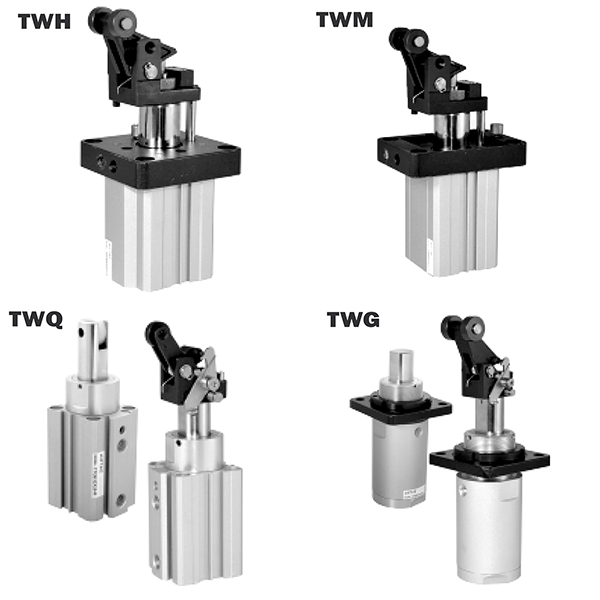

سیلندر غلتکی اهرمی سری TWH / TWM | سیلندر استاپ سنگین خود قفل

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

     سری SOLH TWH/TWM سیلندرهای درپوش سنگین از نوع غلتکی اهرمی هستند که برای خطوط نقاله خودکار با بار متوسط ​​و سنگین طراحی شده اند. این سری با پوشش اندازه‌های حفره از φ20 میلی‌متر تا φ80 میلی‌متر، دارای مزایای اصلی از جمله مکانیزم ضد برگشتی داخلی، بافر هیدرولیک قابل تنظیم استاندارد، ساختار اهرمی با استحکام بالا و نصب فلنج یکپارچه است. این به طور پایدار پالت‌های 30-300 کیلوگرمی و صفحات ابزار را کنترل می‌کند، که به طور گسترده برای توقف نوار نقاله، تعیین موقعیت انتقال و ضد جابجایی ایستگاه استفاده می‌شود، و به عنوان راه‌حل اصلی درپوش قابل اعتماد برای سناریوهای اتوماسیون با بار متوسط ​​و سنگین عمل می‌کند.

  1.1 ساختار تقویت کننده نیروی غلتکی اهرمی

     با اتخاذ یک طراحی غلتک اهرمی دو اثر، این محصول از تقویت نیروی اهرمی و اصل کار تماس غلتشی استفاده می کند. این نیروی توقف بزرگ را با ضربه کم و عملکرد نورد صاف ارائه می دهد، به طور موثر ضربه سفت و سخت را در هنگام توقف قطعه کار کاهش می دهد و از تجهیزات و قطعات کار محافظت می کند.

  1.2 هسته خود قفل ضد ریباند عملکرد

     مجهز به مکانیزم خودکار قفل مکانیکی یکپارچه به عنوان یک ارتقاء اختیاری. پس از توقف ضربه قطعه کار، سیلندر به طور خودکار بازوی اهرم را قفل می کند تا از برگشت و فشار معکوس قطعه کار جلوگیری کند، مشکلات جابجایی ایستگاه را از بین ببرد و ثبات کلی خط تولید و دقت موقعیت یابی را تا حد زیادی بهبود بخشد.

  1.3 سیستم بافر هیدرولیک درجه بندی شده

     • φ20/φ25 سوراخ کوچک: مطابق با بافر هیدرولیک غیر قابل تنظیم، کاملاً با شرایط کاری کم سرعت با بار سبک و متوسط ​​با عملکرد بافر پایدار مقرون به صرفه سازگار است.

     • φ32–φ80 سوراخ بزرگ: مجهز به بافر هیدرولیک قابل تنظیم. کاربران می توانند آزادانه دیسک تنظیم را بچرخانند تا مقاومت میرایی را تغییر دهند، قطعات کار را با وزن های مختلف مطابقت دهند و سرعت انتقال را به طور کامل جذب کنند و به توقف ضربه صفر دست یابند.

  1.4 طراحی با استحکام بالا و طول عمر

     میله پیستون ضخیم شده با روکش کروم سخت و بدنه سیلندر آنودایز شده سخت، دارای مقاومت در برابر سایش، مقاومت در برابر فشار و مقاومت در برابر ضربه است. طراحی استاندارد عملکرد بدون روغن با محیط های تولید تمیز و شرایط کاری ضد پاشش جوشکاری با تعمیر و نگهداری کم و عمر مفید طولانی سازگار است.

  1.5 نصب انعطاف پذیر و چیدمان سوئیچ

     نصب فلنج استاندارد نصب سریع و پایدار را تضمین می کند. بدنه سیلندر از قبل با شیارهای نصب سنسور ذخیره شده است که از نصب کلید مغناطیسی مستقیم بدون لوازم جانبی پشتیبانی می کند. طراحی نصب 4 طرفه از تداخل وسایل در محل با سازگاری قوی طرح جلوگیری می کند.

  1.6 تمایز عملکردی مدل

     • سری TWH: ساختار استاندارد دو اثره با حداکثر نیروی توقف، مناسب برای سناریوهای استارت استاپ با بار سنگین و فرکانس بالا.

     • سری TWM: عملکرد دوگانه با ساختار فنری داخلی، تحقق آزادسازی خودکار پس از قطع برق، اولویت بندی تجهیزات و ایمنی پرسنل برای ایستگاه های پرخطر.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. نمونه های مدل معمولی: TWH50-30SK-F، TWM63-30K-F

  2. نمونه های سفارش استاندارد

     • مدل با بار متوسط ​​قفل شونده: TWH50-30S-F (ف50 سوراخ، سکته مغزی 30 میلی متر، بافر هیدرولیک غیر قابل تنظیم، با عملکرد خود قفل)

     • مدل رها کردن خاموش کننده ایمنی: TWM63-30K-F (ف63 سوراخ، سکته مغزی 30 میلی متر، بافر هیدرولیک قابل تنظیم، ساختار ایمنی فنری داخلی، با قفل خودکار)

3. پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

 3.1 مشخصات اولیه

     • حالت عملیات: TWH = دو اثر; TWM = دو کاره با فنر داخلی

     • محدوده فشار کاری: 0.05~1.0MPa; فشار ثابت: 1.5 مگا پاسکال

     • دمای محیط: -10℃~60℃ (محیط بدون یخ)

     • پیکربندی بافر: φ20/φ25 = بافر هیدرولیک غیر قابل تنظیم. φ32~φ80 = بافر هیدرولیک قابل تنظیم

     • حالت روغن کاری: عملکرد بدون روغن

     • روش نصب: نصب فلنج استاندارد

  3.2 استاندارد سوراخ و ترکیب سکته مغزی

 3.3 نیروی توقف نظری (واحد: N @0.5MPa، خروجی اهرم، TWH)

  3.4 وزن محصول (واحد: کیلوگرم @ استاندارد Stroke، TWH)

4. راهنماهای پیکربندی و انتخاب هسته

 4.1 انتخاب نوع بافر

     • S بافر هیدرولیک غیر قابل تنظیم: اختصاص داده شده برای سوراخ های کوچک φ20/φ25. مقرون به صرفه، مناسب برای بارهای سبک (≤50 کیلوگرم) و عملکرد با سرعت کم (≤0.3 متر بر ثانیه) با عملکرد بافر ثابت پایدار.

     • بافر هیدرولیک قابل تنظیم K: منحصر به فرد برای سوراخ های بزرگ φ32–φ80. پشتیبانی از تنظیم میرایی رایگان، مطابقت کامل با بارهای متوسط ​​و سنگین (50 تا 300 کیلوگرم) و عملکرد با سرعت متوسط ​​تا بالا (≤0.5 متر بر ثانیه)، سازگار با شرایط کاری مختلف.

 4.2 انتخاب عملکرد خود قفل

     • F نوع قفل خودکار (توصیه می شود): قفل خودکار پس از توقف ضربه قطعه کار، به طور موثر از برگشت قطعه کار و جابجایی ایستگاه جلوگیری می کند. ایده آل برای خطوط نقاله پیوسته کاملاً خودکار، که پایداری عملیاتی را تا حد زیادی بهبود می بخشد.

     • نوع بدون قفل: فقط برای سناریوهایی با ضربه معکوس کوچک و تنظیم مجدد دستی قابل استفاده است. به دلیل ثبات موقعیت یابی ضعیف برای خطوط تولید اتوماتیک توصیه نمی شود.

  4.3 انتخاب حالت عملیات

     • TWH دو بازیگر: حداکثر نیروی توقف با بستن و رها کردن قابل کنترل دو طرفه. بهینه شده برای سناریوهای دوچرخه سواری با بار سنگین و فرکانس بالا.

     • TWM فنری دو عمله: آزادسازی خودکار در صورت قطع برق، تضمین ایمنی تجهیزات و پرسنل. اولویت برای ایستگاه های کاری خطرناک و برنامه های حفاظت از خاموش شدن برق.

5. سناریوهای کاربردی معمولی

     • خطوط نقاله متوسط ​​و سنگین: تخصصی برای توقف، انتقال موقعیت و ضد جابجایی پالت های 50 تا 300 کیلوگرمی و صفحات ابزار در صنایع الکترونیک، لوازم خانگی و لجستیک، ارائه عملکرد محدود کننده بار متوسط ​​و سنگین پایدار.

     • خطوط خودکار حمل و نقل مواد: برای توقف قطعه کار با سرعت متوسط ​​تا بالا (≤0.5 متر بر ثانیه) روی نوار نقاله های غلتکی و تسمه ای اعمال می شود. بافر هیدرولیک قابل تنظیم فرآیند توقف نرم و بدون ضربه را برای محافظت از قطعات کار به دست می آورد.

     • ایستگاه های ماشین ابزار و جوش: مناسب برای محدود کردن بارگذاری/تخلیه ماشین ابزار و مکان یابی وسایل جوشکاری. با مقاومت در برابر ضربه و جلوگیری از سرباره جوشکاری، به طور پایدار با شرایط کاری سخت صنعتی سازگار است.

     • سیستم های اتصال AS/RS و AGV: برای توقف استریوسکوپی پالت انبار و موقعیت یابی دقیق AGV استفاده می شود. طراحی ضد ریباند خود قفل کن عملکرد پایدار و بازخورد سیگنال قابل اعتماد را برای سیستم های انبارداری هوشمند تضمین می کند.

6. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب اندازه حفره: سوراخ را با توجه به وزن قطعه کار و سرعت کار انتخاب کنید. استاندارد ایمنی را دنبال کنید: نیروی توقف نظری ≥ بار واقعی × 2. φ25 برای بار زیر 50 کیلوگرم. φ32/φ40 برای بار 50 تا 150 کیلوگرم؛ φ50/φ63 برای بار 150 تا 300 کیلوگرم.

     2. انتخاب نوع بافر: بافر غیر قابل تنظیم S را برای سوراخ های φ20/φ25 انتخاب کنید. بافر قابل تنظیم K را برای سوراخ های بالای φ32 انتخاب کنید تا با سرعت متغیر و شرایط بار سازگار شود.

     3. انتخاب پیکربندی عملکردی: F self-locking را برای تمام خطوط تولید اتوماتیک انتخاب کنید. برای سناریوهای بار سنگین و فرکانس بالا، عملکرد دوگانه TWH را اتخاذ کنید. برای ایستگاه های حفاظتی با اولویت ایمنی و خاموشی، نوع فنری TWM را انتخاب کنید.

خلاصه یک جمله

     سیلندرهای درپوش غلتکی اهرمی سنگین سری SOLH TWH/TWM، مکانیزم ضد برگشت خودکار و سیستم بافر هیدرولیک درجه بندی شده را یکپارچه می کنند و راه حل های توقف حرفه ای پایدار، کم ضربه و با ایمنی بالا را برای 30-300 کیلوگرم نقاله خودکار و ایستگاه های تولید ارائه می دهند.
