نام تجاری: SOLH توسط Richge Technology

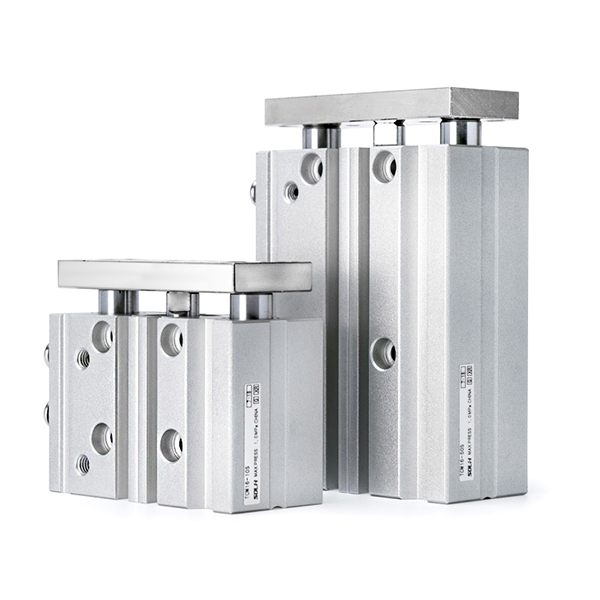

سری SOLH TC یک سیلندر میله راهنمای سه محوری با کارایی بالا است که از ساختار میله راهنمای دوگانه + میله پیستون مرکزی یکپارچه استفاده می کند. این سری با استحکام فوق العاده بالا، قابلیت ضد پیچش عالی، مقاومت در برابر بار جانبی قوی و دقت موقعیت یابی دقیق، محدوده کامل حفره از φ6mm تا φ100mm را پوشش می دهد، شامل دو مدل هسته: نوع بلبرینگ دقیق TCL و نوع بلبرینگ کشویی TCM سنگین. این به طور گسترده ای برای فشار فشرده، بلند کردن، توقف و ایستگاه های ترجمه دقیق استفاده می شود و به عنوان یک جایگزین عالی برای سری SMC MGP در سناریوهای اتوماسیون استاندارد عمل می کند.
• ساختار سه محوری با سفتی فوق العاده بالا: ساختار سه محوری یکپارچه مجهز به دو میله راهنما فولادی با مقاومت بالا و یک میله پیستون مرکزی، بیش از دو برابر مقاومت پیچشی و ظرفیت بار جانبی سیلندرهای معمولی را فراهم می کند. این به طور موثر از خم شدن و انحراف جلوگیری می کند و با شرایط کاری بار غیرمرکز و ضربه عرضی با پایداری فوق العاده سازگار می شود.
• پیکربندی بلبرینگ دوگانه برای سناریوهای کامل
￮ TCL (بلبرینگ): اصطکاک بسیار کم، سکته مغزی فوق العاده صاف و عملکرد با فرکانس بالا پایدار، ایده آل برای جک کردن دقیق، دوچرخه سواری با سرعت بالا و نیازهای حرکت با اصطکاک کم.
￮ TCM (بلبرینگ اسلاید): با استفاده از بوش کشویی آلیاژ برنج، دارای مقاومت در برابر سایش عالی، مقاومت در برابر ضربه و تحمل بار جانبی است که برای شرایط کاری بارهای سنگین، گرد و غبار و ترمز کاملاً مناسب است.
• طراحی نازک و فشرده یکپارچه: واحد رانندگی و واحد هدایت بسیار یکپارچه هستند تا فضای نصب کلی را به حداقل برسانند. ورودی های هوای دوگانه در سطوح بالا و جانبی از طرح لوله کشی انعطاف پذیر پشتیبانی می کند که با جهت های مختلف خط لوله در محل و ساختار تجهیزات فشرده سازگار است.
• موقعیت یابی تکراری با دقت بالا: سوراخهای تعیین موقعیت دقیق روی پایه، صفحه انتهایی عقب و صفحه ثابت برای اطمینان از دقت موقعیتیابی تکرار بسیار بالا رزرو شدهاند. شیارهای سوئیچ مغناطیسی چهار طرفه از نصب سوئیچ چند جهته پشتیبانی می کند و تشخیص موقعیت ضربه ای انعطاف پذیر و جامع را انجام می دهد.
• پیکربندی پریمیوم استاندارد: حلقه مغناطیسی داخلی (مگنت S استاندارد)، بافرهای لاستیکی دو طرفه و طراحی بدون تعمیر و نگهداری بدون روغن، مطابق با استانداردهای عملیات کارگاهی تمیز. طراحی دوطرفه با ضربه استاندارد از 5 میلی متر تا 500 میلی متر تقریباً تمام سکته های رانندگی اتوماسیون معمولی را پوشش می دهد.
نمونه های مدل: TCM20-50S | TCL16-30J-20S-تی
|
بخش کد |
معنی مشخصات |
|
TC |
کد سری: سیلندر میله راهنمای سه محوری دوطرفه |
|
M/L |
نوع بلبرینگ: بلبرینگ کشویی برنجی M=TCM. L=TCL بلبرینگ دقیق |
|
J |
نوع ضربه قابل تنظیم (بدون علامت = نوع ضربه ثابت استاندارد) |
|
6 تا 100 |
اندازه سوراخ (میلی متر): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5 تا 500 |
ضربه استاندارد (mm): 5/10/20/30/40/50/75/100~500 |
|
0~50 (نوع J) |
محدوده ضربه قابل تنظیم (انحصاری برای نوع J، حداکثر تنظیم 50 میلی متر) |
|
S |
مجهز به آهنربا (حلقه مغناطیسی داخلی، پیکربندی استاندارد) |
|
-تی |
گزینه مقاوم در برابر دمای بالا: دمای کار -20℃~120℃ |
نمونه های مرجع سفارش استاندارد
• TCM25-75S: سوراخ 25 میلی متری، ضربه 75 میلی متری، نوع بلبرینگ کشویی با آهنربای داخلی
• TCL20-50J-20S: سوراخ 20 میلی متری، سکته مغزی استاندارد 50 میلی متر، حرکت قابل تنظیم 20 میلی متر، نوع دقیق بلبرینگ با آهنربا
• TCM32-100S-T: سوراخ 32 میلی متری، ضربه 100 میلی متری، نوع بلبرینگ کشویی با مقاومت در برابر دمای بالا
(شرایط تست استاندارد: دمای معمولی 20 درجه سانتیگراد، فشار نامی 0.5 مگا پاسکال)
1. پارامترهای عملکرد عمومی
• حالت عملیات: حرکت رفت و برگشتی دو کاره
• محدوده فشار کاری: 0.1 ~ 1.0MPa; فشار ثابت: 1.5 مگا پاسکال
• دمای محیط: -20℃~70℃ (محیط معمولی بدون یخ)؛ -20℃~120℃ (نسخه دمای بالا -T)
• سرعت عملکرد پیستون: 50~500mm/s (φ6~63 سوراخ کوچک و متوسط)؛ 50~400mm/s (φ80/100 سوراخ بزرگ)
• حالت بافر: بافر لاستیکی دو طرفه استاندارد؛ بافر بالشتک هوای اختیاری برای سناریوهای با ضربه زیاد
• حالت روغن کاری: عملکرد بدون نیاز به نگهداری روغن، مناسب برای محیط های صنعتی تمیز
2. دادههای رانش نظری (@0.5MPa، واحد: N)
|
اندازه سوراخ (میلی متر) |
رانش نظری (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. دادههای وزن محصول (50 میلیمتر ضربه، واحد: کیلوگرم)
|
اندازه سوراخ (میلی متر) |
وزن TCM (کیلوگرم) |
وزن TCL (کیلوگرم) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
مورد مقایسه |
TCL (بلبرینگ) |
TCM (بلبرینگ اسلاید) |
|
نوع بلبرینگ |
بلبرینگ خطی با دقت بالا |
بلبرینگ کشویی آلیاژ برنج |
|
ظرفیت بار جانبی |
متوسط (حرکت صاف را در اولویت قرار می دهد) |
قوی (مقاومت ضربه را در اولویت قرار می دهد) |
|
ویژگی های حرکت |
اصطکاک فوق العاده کم، حرکت صاف، دوچرخه سواری با فرکانس بالا پایدار |
مقاومت در برابر سایش عالی، عملکرد پایدار، تحمل بار شعاعی قوی |
|
سناریوهای قابل اجرا |
جک دقیق، حرکت رفت و برگشتی با سرعت بالا، ایستگاه های مورد نیاز با اصطکاک کم |
بار سنگین، محیط غبارآلود، ترمز و ضربه عرضی شرایط کاری |
|
سطح هزینه |
حق بیمه |
اقتصادی |
1. طراحی انعطاف پذیر چند کوه
• نصب مستقیم بدنه: سوراخهای پیچ در قسمتهای پایین، جانبی و انتهایی برای تثبیت مستقیم بدون نیاز به براکت اضافی وجود دارد که امکان مونتاژ و جداسازی سریع را برای نصب در محل فراهم میکند.
• لوازم جانبی اختیاری: لوازم جانبی نصب فلنج (F) و پایه پایه (L) موجود است که از طرح افقی و عمودی انعطاف پذیر برای انطباق با طرح های ساختاری تجهیزات پشتیبانی می کند.
2. برنامه های اصلی صنعتی
• اتوماسیون خط نقاله: توقف قطعه کار، بلند کردن مواد و موقعیت پالت. مقاومت در برابر ضربه قوی و عملکرد ضد افست، انتقال پایدار و عملکرد محدود را تضمین می کند.
• 3C پردازش دقیق الکترونیکی: جابجایی PCB، موقعیت یابی ترمینال و ترجمه سبک قطعه کار. دقت ضد چرخش بالا مونتاژ و پردازش دقیق انحراف صفر را تضمین می کند.
• ماشین آلات بسته بندی: راندن بافل مواد، سوئیچینگ دروازه سیلو و هل دادن مواد در مسافت کوتاه. بدنه جمع و جور کاملاً با چیدمان تجهیزات بسته بندی بسیار یکپارچه سازگار می شود.
• اتوماسیون صنعتی عمومی: جیگ لیفت، پرتاب قطعه و رانندگی بار غیرعادی. توابع سیلندر و راهنما را برای جایگزینی ترکیبات سیلندر تقسیم شده + میله راهنما ادغام می کند، ساختار تجهیزات را ساده می کند و هزینه ها را کاهش می دهد.
|
مورد مقایسه |
سری SOLH TC |
سری SMC MGP |
|
محدوده پوشش حفره |
φ6 ~ 100 میلی متر (محدوده کامل میکرو و استاندارد) |
φ12 ~ 100 میلی متر (فقط سوراخ استاندارد) |
|
پیکربندی بلبرینگ |
بلبرینگ TCL / یاتاقان کشویی TCM |
بلبرینگ MGPL / یاتاقان کشویی MGPM |
|
دقت بدون چرخش |
± 0.05 درجه ~ 0.10 ± درجه |
± 0.08 درجه ~ 0.15 ± درجه |
|
ظرفیت بار جانبی |
قوی (2 برابر بیشتر از سیلندرهای معمولی) |
متوسط |
|
عملکرد هزینه |
عملکرد هزینه بالا |
قیمت بالاتر در بازار |
|
سازگاری جایگزین |
جایگزینی 100٪ مستقیم |
مدل معیار استاندارد |
1. انتخاب اندازه حفره: رانش مورد نیاز را با توجه به بار کاری واقعی محاسبه کنید. اندازه حفره را با رانش نظری ≥ بار واقعی × 1.5 انتخاب کنید، برای جلوگیری از عملیات اضافه بار، حاشیه ایمنی 50٪ را رزرو کنید.
2. انتخاب نوع بلبرینگ: یاتاقان توپ TCL را برای موقعیت یابی دقیق و سناریوهای دوچرخه سواری صاف با فرکانس بالا انتخاب کنید. بلبرینگ کشویی TCM را برای شرایط کاری با بار سنگین، گرد و غبار و ضربه زیاد انتخاب کنید.
3. انتخاب پیکربندی عملکردی
￮ تقاضای تنظیم دقیق ضربه: حرکت قابل تنظیم نوع J را انتخاب کنید (محدوده قابل تنظیم 0~50 میلی متر)
￮ تقاضای تشخیص موقعیت: پیکربندی آهنربای S + کلیدهای مغناطیسی چند جهته را انتخاب کنید (قابل نصب چهار طرفه)
￮ محیط کاری با دمای بالا: گزینه مقاوم در برابر دمای بالا -T را انتخاب کنید (-20℃~120℃)
سیلندر میله راهنما سه محوره سری SOLH TC دارای استحکام بالا، مقاومت در برابر بار فوق العاده جانبی و عملکرد ضد چرخش با دقت بالا، با گزینه های بلبرینگ دوگانه و عملکردهای اختیاری قابل تنظیم و دمای بالا است که به عنوان مقرون به صرفه ترین جایگزین مستقیم برای سری SMC MGP برای رانندگی در تمام صحنه، توقف و اتوماسیون کامل صحنه عمل می کند.
