سیلندر استاندارد پروفیل بدون میله استاندارد ISO15552 سری SAI

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

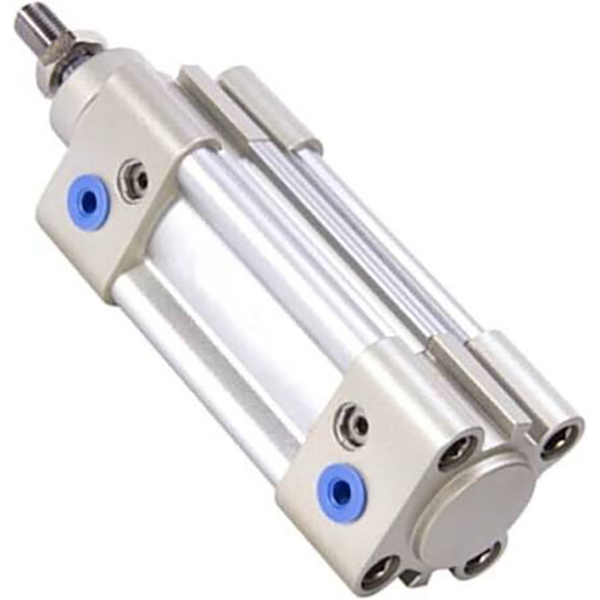

     سیلندر پروفیل دو عملکرده سری SOLH SAI با استاندارد بین المللی ISO 15552 (ISO6431 اصلی) / VDMA 24562 مطابقت دارد. ابعاد نصب مشابه سری SI، SE و FESTO DNC برای تعویض مستقیم. این سیلندر با عملکرد هزینه بالا، عملکرد پایدار و عمر طولانی، پرکاربردترین سیلندر استاندارد ISO درجه متوسط ​​برای تجهیزات اتوماسیون است.

ساختار اصلی و ویژگی های طراحی

   1. انطباق استاندارد: ISO15552 / VDMA24562، ابعاد نصب و لوازم جانبی کاملاً قابل تعویض.

   2. ساختار: بشکه پروفیل آلومینیومی مربعی یکپارچه یکپارچه M شکل بدون میله های اتصال، استحکام بالا و ضد خوردگی. شیارهای سنسور دو طرفه برای سوئیچ های مغناطیسی CMSE / DMSE / CS1.

   3. انواع عملیات

     -- SAI: مدل استاندارد تک میله ای دو عملکرده

     -- گفت: دو میله عملکرد دوگانه، ظرفیت ضد پیچش عالی

     -- SAIJ: میله دوبل با سکته مغزی قابل تنظیم

     -- بادبان: سیلندر قابل قفل شدن، نگه داشتن بار در صورت قطع شدن هوا

     -- SAIF: سیلندر یکپارچه شیر برقی

     - پسوند -S: حلقه مغناطیسی داخلی برای سنسور موقعیت (بدون -S = غیر آهنربا)

   4. سیستم بالشتک: بالشتک هوای قابل تنظیم دو طرفه استاندارد + پد بافر الاستیک PPV، به طور موثر ضربه و سر و صدا را تحت سرعت بالا و بار سنگین کاهش می دهد.

   5. آب بندی: مهر و موم جبرانی دو طرفه نوع Y با شیار ذخیره روغن، فشار راه اندازی کم (0.1MPa)، عملکرد بدون روغن. میله پیستون فولادی 45# با روکش کروم سخت، مقاوم در برابر سایش و ضد زنگ.

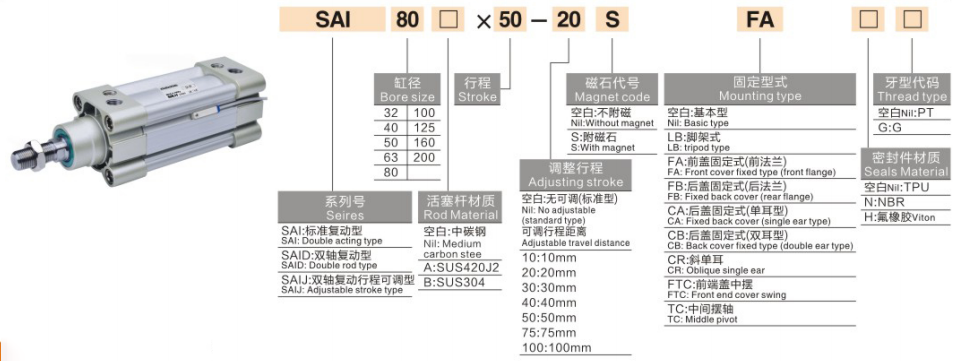

قانون کدگذاری مدل کامل

  1. نمونه مدل: SAI50×150-S-FA

   2. نمونه های سفارش استاندارد

     -- SAI63×200-S: Bore63، stroke200، آهنربای داخلی، نوع پایه

     - SAID40×100-FB: Bore40، stroke100، دو میله، پایه فلنج عقب

     -- SAIL80×300-S-LB: Bore80، stroke300، نوع قفل شونده، نصب پا

مشخصات فنی اصلی

نیروی رانش و کشش نظری @0.6MPa (تک میله، واحد:N، ضریب ایمنی ≥2)

انواع نصب و مدل های مشتق شده

   1. گزینه های نصب

     - نوع پایه، پایه پایه LB، فلنج FA/FB، گیره CA/CB، بند TC/TCM. لوازم جانبی اختیاری: مفصل شناور، چشم میله ای، اتصال I/Y/U/F.

   2. سری مشتقات اصلی

     -- گفت: دو میله دو عمل

     -- SAIJ: میله دوبل با سکته مغزی قابل تنظیم

     -- بادبان: سیلندر قابل قفل برای نگه داشتن موقعیت متوسط

     -- SAIF: سیلندر شیر برقی یکپارچه

راهنمای انتخاب سریع 3 مرحله ای

   1. انتخاب سوراخ: محاسبه نیروی رانش مورد نیاز با توجه به بار، ذخیره ≥50٪ حاشیه ایمنی. 1 تا 2 اندازه را تحت بار آفست / بار کنسول ارتقا دهید.

   2. تایید ضربه: اضافه کردن حاشیه ایمنی 20 ~ 50 میلی متر به سفر موثر. حداکثر ضربه استاندارد 1000 میلی متر، سفارشی تا 2000 میلی متر.

   3. تطبیق پیکربندی

     - بازخورد موقعیت: مدل آهنربای -S را انتخاب کنید، سوئیچ های مغناطیسی CMSE/DMSE را مطابقت دهید.

     -- نصب: پایه LB برای بار سنگین افقی. فلنج FA برای نصب عمودی ترجیح داده می شود.

     - عملکرد ویژه: SAID را برای میله دوبل، SAIJ برای حرکت قابل تنظیم، SAIL برای قفل کردن موقعیت، SAIF را برای چیدمان فشرده انتخاب کنید.

خلاصه یک جمله

     سیلندر پروفیل بدون میله SOLH SAI ISO15552 می تواند مستقیماً جایگزین سری FESTO DNC، SE و SI شود، مجهز به بافر PPV قابل تنظیم و انواع غنی، محرک خطی عمومی مقرون به صرفه برای اتوماسیون صادرات، بسته بندی و تجهیزات ماشین ابزار.
