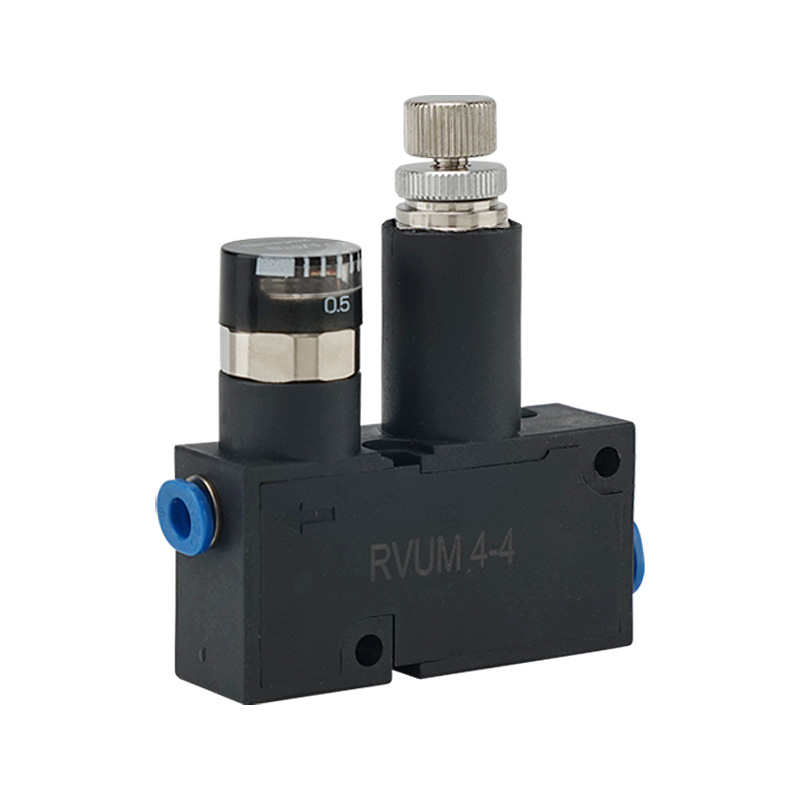

شیر تنظیم کننده فشار مینی سری RVUM | دریچه کاهنده فشار هوا پیستونی فشرده با عمل مستقیم با اتصالات تک لمسی

نام تجاری: SOLH توسط Richge Technology | تنظیم کننده فشار پنوماتیکی با دقت فوق العاده فشرده

1. بررسی اجمالی محصول

     سری SOLH RVUM aشیر تنظیم کننده فشار میکرو پیستونی با عملکرد مستقیم فوق العاده فشرده، به ویژه برای مدارهای پنوماتیک مینیاتوری با فضای محدود توسعه یافته است. این سازه از هر دو نوع امداد (استاندارد) و غیر امدادی پشتیبانی می‌کند که دارای گزینه‌های اتصال مستقیم/زانویی انعطاف‌پذیر، اتصالات تک لمسی یکپارچه و تنظیم فشار دقیق 0.1-0.8MPa است. با طراحی سبک وزن بسیار کوچک، روش‌های نصب متنوع و خروجی فشار پایدار، به طور گسترده در سناریوهای دقیق جریان کوچک مانند توزیع، جذب خلاء و دمیدن میکرو هوا استفاده می‌شود و به عنوان راه‌حل تثبیت فشار بهینه برای تجهیزات کوچک مینیاتوری شده خودکار عمل می‌کند.

2. موقعیت اصلی و اصل کاری

     • طراحی سازه: ساختار پیستونی با عملکرد مستقیم با دقت بالا را می پذیرد که در دو نسخه موجود است: نوع امداد استاندارد و نوع غیر امدادی اختیاری که نیازهای تنظیم فشار مدار متنوع را برآورده می کند.

     • تثبیت فشار دقیق: حداکثر فشار ورودی به 0.9MPa می رسد، با فشار خروجی قابل تنظیم پایدار از 0.1MPa تا 0.8MPa. طراحی از نوع امدادی به طور خودکار هوای بیش از حد فشار را تخلیه می کند تا فشار پایین دست ثابت را حفظ کند.

     • رسانه قابل اجرا: هوای فشرده خالص، پشتیبانی از عملیات روانکاری بدون روغن، سازگاری کامل با محیط های کاری پنوماتیک تمیز و دقیق.

3. ویژگی های برجسته محصول

  3.1 بدنه فوق العاده فشرده و سبک

     کل بدنه شیر از طراحی یکپارچه کوچک شده با فضای اشغال بسیار کوچک استفاده می کند. این کاملاً برای نصب داخلی تجهیزات، نصب پانل و چیدمان فضای باریک جگ، تحقق بهینه‌سازی اشغال فضای صفر برای سیستم‌های پنوماتیکی مینیاتوری مناسب است.

  3.2 لوله کشی انعطاف پذیر با یک لمس

     هر دو پورت IN و OUT از سوئیچینگ رایگان انواع مستقیم و زانویی پشتیبانی می کنند. سازگار با لوله های پنوماتیکی متریک φ4/φ6 و امپریال 5/32 اینچ/1/4 اینچ. نصب پلاگین بدون ابزار کارایی لوله کشی و اصلاح در محل را با سازگاری قوی تا حد زیادی بهبود می بخشد.

  3.3 تنظیم فشار پایدار با دقت بالا

     گیج فشار حرفه ای 0-0.8MPa با دقت تنظیم ± 5% FS مجهز شده است. این خروجی فشار فوق‌العاده پایدار را برای سناریوهای دقیق جریان کوچک مانند توزیع خودکار، جذب خلاء قطعه کار، دمیدن میکرو هوا و کنترل موقعیت ارائه می‌کند و به طور موثر از نوسانات فشار که بر دقت محصول تأثیر می‌گذارد جلوگیری می‌کند.

  3.4 روش های نصب متنوع

     از نصب مستقیم مستقل و نصب خوشه یکپارچه براکت پشتیبانی می کند. این می تواند به طور انعطاف پذیری با الزامات مختلف چیدمان تجهیزات سازگار شود، تنظیم فشار مستقل تک نقطه ای و کنترل فشار متمرکز یکپارچه چند حلقه را درک کند.

  3.5 عملکرد بادوام و قابل اعتماد

     بدنه سوپاپ از آلیاژ آلومینیوم و مواد رزین با استحکام بالا، با مقاومت در برابر خوردگی عالی و پایداری ساختاری ساخته شده است. دمای کار از 0 تا 60 درجه سانتیگراد (محیط غیر یخبندان) متغیر است، که عملکرد پایدار چرخه طولانی را در سناریوهای تولید صنعتی تضمین می کند.

4. مشخصات فنی عمومی

5. قوانین کدگذاری مدل و نمونه های انتخاب

  5.1 تعریف کامل مدل

     فرمت مدل استاندارد: RVUM - [مشخصات لوله] - [مشخصات لوله] - [پسوند]

     • RVUM: کد سری مینی رگولاتور فشار پیستونی فوق فشرده

     • کد مشخصات لوله: 04=φ4mm، 06=φ6mm، 08=φ8mm

     • پسوند A: مجهز به فشار سنج دقیق

 5.2 موارد کاربردی مدل رایج

     • RVUM6-6: مدل پایه با ورودی مستقیم φ6 + خروجی مستقیم φ6، برای مدارهای پنوماتیک مینیاتوری معمولی

     • RVUM6-6-A: ورودی و خروجی مستقیم φ6 با فشارسنج داخلی که تنظیم فشار بصری را درک می کند

     • RVUM4-6: ورودی مستقیم φ4 + خروجی زانویی φ6، مدل نامتقارن کالیبر کوچک برای فضای باریک و خطوط لوله میکرو جریان

6. سناریوهای کاربردی معمولی

     • تجهیزات میکرو اتوماسیون و جیگ: به طور گسترده در تجهیزات الکترونیکی 3C، دستگاه های پزشکی، بازوهای رباتیک کوچک و وسایل ابزار دقیق استفاده می شود.

     • کنترل دقیق جریان کوچک: حرفه ای برای توزیع خودکار، جذب قطعه کار خلاء، تمیز کردن هوای میکرو و کنترل فشار موقعیت یابی دقیق.

     • سیستم مجتمع فشرده: ایده آل برای نصب داخلی تجهیزات، نصب پنل تعبیه شده و سیستم های پنوماتیک یکپارچه خوشه چند حلقه.

     • مدار عقب شیر برقی: به طور مستقیم در پایین دست شیرهای برقی برای کاهش فشار ثانویه و خروجی فشار پایدار نصب شده و نوسانات فشار هوا را حذف می کند.

7. راهنمای مقایسه و انتخاب سری محصولات

خلاصه یک جمله

     تنظیم کننده فشار مینی سری SOLH RVUM اندازه بسیار فشرده، لوله کشی با یک لمس انعطاف پذیر و تنظیم فشار دقیق 0.1-0.8 مگا پاسکال را ادغام می کند، که بهترین راه حل تثبیت کننده فشار با ثبات بالا برای مدارهای میکرو پنوماتیک با فضای محدود و تجهیزات خودکار با جریان کوچک دقیق است.
