سیلندر استپر سنگین سری RS2H | سیلندر توقف اهرمی بافر هیدرولیک قابل تنظیم

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و مزایای ساختاری اصلی

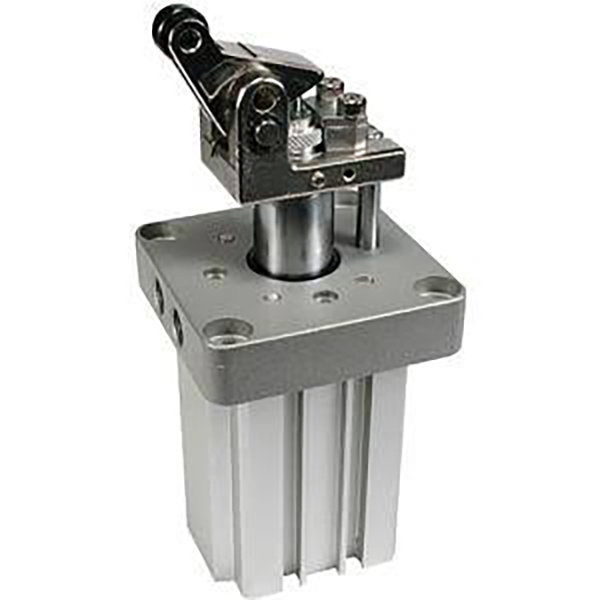

     سری SOLH RS2H یک سیلندر درپوش اهرمی نسل جدید است که به طور حرفه ای برای تعیین موقعیت و محدود کردن خطوط نقاله بارهای سنگین طراحی شده است. موجود در اندازه های سوراخ بزرگ φ50/63/80 میلی متر، دارای نیروی توقف فوق العاده بالا، بافر هیدرولیک قابل تنظیم، ساختار فشرده سبک وزن و مقاومت عالی در برابر ضربه است. مخصوصاً برای پالت های سنگین 50-500 کیلوگرمی و صفحات ابزار، به عنوان جزء اصلی متوقف کننده خطوط نقاله خودکار سنگین است که به طور گسترده در توقف قطعه کار، موقعیت یابی انتقال و سناریوهای محدود کردن ایستگاه استفاده می شود.

  1.1 ارتقاء عملکرد هوی دیوتی

     به عنوان جایگزینی ارتقا یافته برای سری سنتی RS1H، RS2H به بیش از 30 درصد افزایش در نیروی توقف دست می یابد. با اتخاذ یک تقویت ترکیبی نیروی اهرمی و ساختار بافر هیدرولیکی، بارهای ضربه ای با فرکانس بالا را کاملاً تحمل می کند و به طور پایدار قطعه های کار سنگین را از 50 کیلوگرم تا 500 کیلوگرم محدود می کند، مشکلات نیروی ناکافی و شکست آسان مدل های قدیمی تحت عملیات چرخه ای بار سنگین را حل می کند.

  1.2 بهینه سازی فشرده و سبک

     در مقایسه با سری RS1H، مدل stroke φ63-30 وزن کلی را تا 22٪ کاهش می دهد و طول کل را 9 میلی متر کوتاه می کند. ساختار یکپارچه بهینه شده باعث صرفه جویی در فضای نصب می شود و در عین حال استحکام کلی ساختار را بهبود می بخشد، اندازه کوچکتر، وزن سبک تر و پایداری بالاتر را درک می کند.

  1.3 بافر هیدرولیک قابل تنظیم هسته

     بافر هیدرولیک قابل تنظیم داخلی به صورت استاندارد. کاربران می توانند آزادانه مقاومت میرایی را از طریق دیسک تنظیم چرخان تنظیم کنند تا با قطعات کار با وزن های مختلف و سرعت های انتقال سازگار شوند. بافر با باز کردن پیچ تنظیم M4 از جایگزینی سریع بدون ابزار پشتیبانی می‌کند و کارایی تعمیر و نگهداری در محل را تا حد زیادی بهبود می‌بخشد و زمان خرابی را کاهش می‌دهد.

  1.4 طراحی اهرمی با استحکام بالا و غلتکی دوگانه

     اهرم با استحکام بالا به ساختار بافر داخلی پیشرفته مجهز شده است. دو گزینه مواد غلتکی موجود است: رزین (L) و فولاد کربنی (M) که دارای مقاومت در برابر سایش و عملکرد ضد ترک است. قطر غلتک بزرگ شده، عملکرد نورد نرم و قابلیت ضد انحراف قوی را تضمین می کند و به طور موثر از گیر کردن و آسیب بار غیرعادی در هنگام توقف بار سنگین جلوگیری می کند.

 1.5 تنظیمات کاملاً قابل تعویض و متنوع

     ابعاد نصب کاملاً با سری سنتی RS1H قابل تعویض است و از جایگزینی مستقیم و ارتقاء بدون تغییر قاب های ثابت پشتیبانی می کند. عملکردهای توسعه یافته اختیاری شامل مکانیسم قفل ضد برگشت، باز کردن قفل باز کردن دستی و سوئیچ تشخیص اهرم، برآورده کردن الزامات کنترلی شرایط کاری پیچیده با بار سنگین است.

  1.6 ساختار بدون روغن و عمر طولانی

     حالت‌های اختیاری دو اثره، فنری دو اثره و تک‌عملی، نیازهای عملیاتی متنوعی را پوشش می‌دهند. میله پیستون با روکش کروم سخت و بدنه سیلندر آنودایز شده سخت، مقاومت در برابر سایش و مقاومت در برابر ضربه را ارائه می دهند. طراحی عملیات بدون روغن با محیط های تمیز و شرایط کاری ضد پاشش جوشکاری با هزینه های نگهداری کم و عمر طولانی سازگار است.

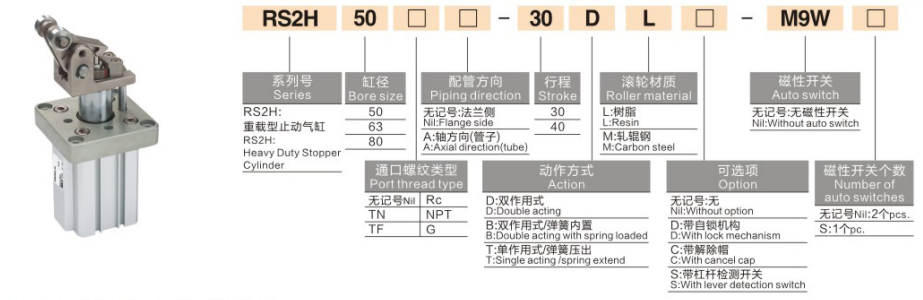

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. نمونه های مدل معمولی: RS2H63-30LM9BW، RS2H80-40TL-DSR

  2. نمونه های سفارش استاندارد

    • مدل جنرال هوی دیوتی.

    • مدل قفل با ایمنی بالا: RS2H80-40TM-XC102 (ف80 سوراخ، سکته مغزی 40 میلی متر، غلتک فولاد کربن، تک اثر، با مکانیزم قفل ضد برگشت)

3. پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

  3.1 مشخصات اولیه

     • حالت عملیات: دو اثر، فنری دو اثر، فنر گسترش تک اثر

     • محدوده فشار کاری: 0.05~1.0MPa; فشار ثابت: 1.5 مگا پاسکال

     • دمای محیط: -10℃~60℃ (محیط بدون یخ)

     • سیستم بافر: بافر هیدرولیک قابل تنظیم استاندارد داخلی + بافر لاستیکی دو طرفه

     • حالت روغن کاری: عملکرد بدون روغن

     • روش نصب: نصب فلنج استاندارد، نصب سوئیچ مغناطیسی 4 طرفه موجود است

  3.2 استاندارد سوراخ و ترکیب سکته مغزی

  3.3 نیروی توقف نظری (واحد: kN @0.5MPa، خروجی اهرمی)

  3.4 مقایسه وزن محصول (واحد: کیلوگرم @ Stroke استاندارد)

4. راهنماهای پیکربندی و انتخاب هسته

 4.1 انتخاب مواد غلتکی

     • غلتک رزین (L): کم صدا و ضد خش روی سطوح پالت. ایده آل برای بارهای سبک/متوسط ​​(50-200 کیلوگرم) و سناریوهای عملکرد با سرعت بالا (≤0.5 متر بر ثانیه)، از قطعات کار محافظت می کند و در عین حال توقف پایدار را تضمین می کند.

     • غلتک فولاد کربنی (M): مقاومت در برابر سایش بسیار بالا و مقاومت در برابر ضربه قوی. مناسب برای بارهای سنگین (200-500 کیلوگرم)، دوچرخه سواری با فرکانس بالا (≥1000 بار در روز) و شرایط کاری سخت صنعتی با عمر طولانی.

  4.2 انتخاب حالت عملیات

     • بازی دوگانه (D): بستن و رهاسازی قابل کنترل دو طرفه با حداکثر نیروی توقف. بهینه شده برای شرایط کار با بار سنگین و فرکانس بالا.

     • فنری دو اثره (B): آزادسازی خودکار در صورت قطع برق، اولویت بندی تجهیزات و ایمنی پرسنل. ایده آل برای ایستگاه های خطرناک و سناریوهای حفاظتی خاموش.

     • تک بازیگری (T): گسترش فنر، حالت جمع شدن فشرده سازی هوا. صرفه جویی در انرژی و مقرون به صرفه، قابل استفاده برای سناریوهای توقف بار سبک و فرکانس پایین.

  4.3 لوازم جانبی کاربردی سنگین اختیاری

     • مکانیسم قفل (-XC102): قفل خودکار پس از توقف برای جلوگیری از برگشت و جابجایی قطعه کار، مناسب برای ایستگاه های بار سبک و ضد تعویض با سرعت بالا.

     • عملکرد باز کردن قفل دستی: هنگام قطع برق یا خرابی تجهیزات، اهرم را به صورت دستی رها کنید تا از نگهداری ایمن و راحت در محل اطمینان حاصل کنید.

     • سوئیچ تشخیص اهرمی: تشخیص گسترش اهرم و وضعیت تنظیم مجدد، از کنترل اتصال PLC و عملیات قفل خودکار برای خطوط تولید هوشمند پشتیبانی می کند.

5. سناریوهای کاربردی معمولی

     • خطوط نقاله پالت سنگین: تخصصی برای توقف، انتقال موقعیت و ضد جابجایی صفحات ابزار سنگین 200-500 کیلوگرمی در صنایع خودروسازی، لوازم خانگی و لجستیک، ارائه عملکرد محدود کننده بار سنگین پایدار.

     • ایستگاه های سنگین جوشکاری و ماشین ابزار: برای بستن بارهای سنگین وسایل جوشکاری، محدود کردن بارگذاری/تخلیه ماشین ابزار و تعیین موقعیت قالب سنگین اعمال می شود. ساختار بافر در برابر ضربه شدید مقاومت می کند و از فرسایش سرباره جوش جلوگیری می کند.

     • سیستم های انبارداری و انتقال خودکار: برای توقف استریوسکوپی پالت انبار، موقعیت یابی AGV و محدود کردن مکانیسم چرخش سنگین، دارای حرکت پایدار و بازخورد سیگنال قابل اعتماد استفاده می شود.

     • خطوط نقاله سنگین با سرعت بالا: مناسب برای توقف قطعات کار سنگین با سرعت بالا (≤0.8m/s) روی خطوط غلتکی و تسمه نقاله. بافر هیدرولیک قابل تنظیم فرآیند توقف صاف و بدون ضربه را تضمین می کند.

6. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب اندازه حفره: سوراخ را با توجه به وزن قطعه کار و سرعت انتقال انتخاب کنید. استاندارد ایمنی را دنبال کنید: نیروی توقف نظری ≥ بار واقعی × 2. φ50 برای بار زیر 200 کیلوگرم، φ63 برای بار 200 تا 350 کیلوگرم، φ80 برای بار بالای 350 کیلوگرم.

     2. انتخاب مواد غلتکی: غلطک رزینی (L) را برای سناریوهای بار سبک و سرعت بالا انتخاب کنید. غلتک فولاد کربنی (M) را برای سناریوهای دوچرخه سواری با بار سنگین و فرکانس بالا انتخاب کنید.

     3. انتخاب پیکربندی عملکردی: برای شرایط کاری با بار سنگین و فرکانس بالا، غلتک دو اثره (D) + کربن فولادی را انتخاب کنید. مکانیسم قفل (-XC102) را برای الزامات ضد بازگشت اضافه کنید. از نوع فنری (B) برای ایستگاه های دارای اولویت ایمنی استفاده کنید.

خلاصه یک جمله

     سیلندر درپوش سنگین ارتقا یافته سری SOLH RS2H دارای 30 درصد نیروی توقف بالاتر، ساختار فشرده سبک وزن، بافر هیدرولیک قابل تنظیم و گزینه های غلتکی دوگانه، ارائه راه حل های توقف حرفه ای با پایداری بالا، ضد ضربه و تعمیر و نگهداری برای خطوط نوار نقاله خودکار با بار سنگین 50-500 کیلوگرم است.
