سیلندر بدون میله کوپلینگ مغناطیسی سری RM | Airtac Compact Guided Long Stroke Type

نام تجاری: SOLH توسط Richge Technology

RMT
RMTL

بررسی اجمالی محصول

     سری SOLH RM یک سیلندر بدون میله کوپلینگ مغناطیسی به سبک Airtac است که برای نیازهای رانندگی خطی فشرده، طولانی و هدایت شونده طراحی شده است. سازه کاملاً محصور با استفاده از انتقال همزمان مغناطیسی بدون تماس بین پیستون داخلی و میز اسلاید خارجی، نشت کامل صفر و عملکرد بدون گرد و غبار را به دست می آورد. با پوشش چهار مدل هسته ای از جمله نوع پایه و نوع میله هدایت شونده، اندازه سوراخ از φ10 تا φ40 میلی متر با حداکثر ضربه 2000 میلی متر متغیر است. با هدایت داخلی، سازگاری با دمای گسترده و عملکرد هزینه بالا، برای انتقال خطی طولانی مدت و سناریوهای اتوماسیون فضای تمیز کاملاً مناسب است و به عنوان جایگزین خانگی ترجیحی برای سری SMC CY1/CY3 عمل می کند.

طبقه بندی مدل اصلی و ویژگی های ساختاری

1. طبقه بندی کامل مدل خانواده RM

• نوع پایه RMS: ساختار فوق العاده مینیمالیستی بدون سیستم هدایت داخلی. برای نصب به براکت های پشتیبانی خارجی و ریل های راهنمای خطی نیاز دارد. دارای کمترین هزینه است و برای پروژه های حساس به بودجه با ساختارهای راهنمای رزرو شده ایده آل است.

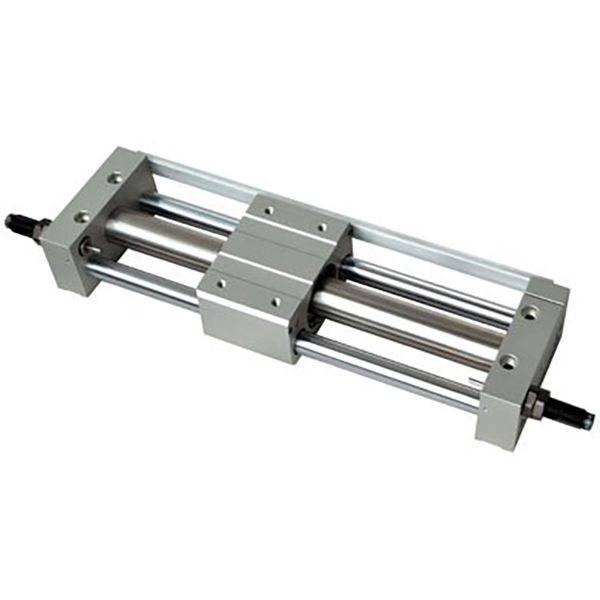

• نوع هدایت شده استاندارد RMT: مجهز به میله های راهنمای دوگانه و یاتاقان های کشویی برای عملکرد هدایت یکپارچه. این می تواند بارهای جانبی و غیرعادی را بدون ریل های راهنمای خارجی تحمل کند، که امکان نصب ساده و سریع را برای شرایط کاری معمولی فراهم می کند.

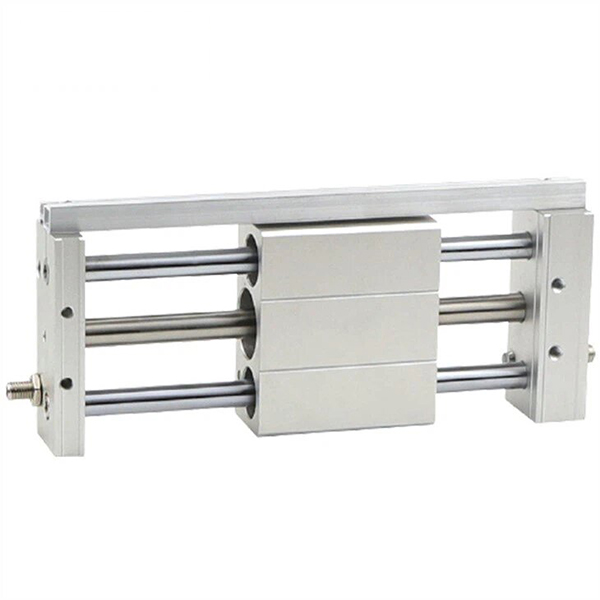

• نوع هدایت شونده دقیق RMTL: میله های راهنمای با دقت بالا و یاتاقان های با استحکام بالا را برای افزایش دقت حرکت خطی اتخاذ می کند. دقت موقعیت یابی تکراری به ± 0.1 میلی متر می رسد، که موقعیت یابی ضربه ای با دقت بالا و الزامات انتقال فاصله میکرو را برآورده می کند.

• نوع اسلاید RMH با بار زیاد: بهینه شده با ریل های کشویی تقویت شده و ساختار میله راهنما با استحکام بالا، دارای ظرفیت بار عالی و عملکرد ضد انحراف. می تواند به طور مستقیم به عنوان یک میز کشویی مستقل برای سناریوهای عملیاتی با بار سنگین و با ثبات بالا مورد استفاده قرار گیرد.

2. مزایای ساختاری اصلی

• درایو کوپلینگ مغناطیسی و عملکرد تمیز بدون نشتی: آرایه مغناطیسی داخلی با استحکام بالا انتقال سنکرون غیر مکانیکی را انجام می دهد. بشکه سیلندر کاملاً محصور شده مدارهای هوای داخلی را به طور کامل از محیط خارجی جدا می کند و نشت هوا و عملکرد بدون گرد و غبار را به صفر می رساند. این به طور کامل با استانداردهای بهداشتی برای برنامه های کاربردی کارگاهی مواد غذایی، الکترونیکی و پزشکی تمیز مطابقت دارد.

• طراحی فشرده بدون میله و صرفه جویی در فضا: هیچ ساختار امتدادی میله پیستونی فضای نصب را تا 50 درصد در مقایسه با سیلندرهای میله ای سنتی کاهش نمی دهد. عملکرد خطی پایدار را بدون خم شدن حتی در شرایط سکته مغزی طولانی حداکثر 2000 میلی متر حفظ می کند و کاملاً از طراحی تجهیزات فشرده پشتیبانی می کند.

• ساختار ایزوله ضد گرد و غبار و عمر طولانی تر: محفظه پیستون و میز اسلاید برای جلوگیری از ورود گرد و غبار خارجی، کثیفی و ناخالصی ها به داخل سیلندر کاملا ایزوله می باشد. حلقه مقاوم در برابر سایش بهینه و ترکیب حلقه ضد گرد و غبار به طور موثری از دست دادن اصطکاک را کاهش می دهد و عمر کلی را طولانی می کند.

• طراحی یکپارچه میله راهنمای دوگانه (RMT/RMTL/RMH): ساختار هدایت کننده خودکفا نیاز به ریل های کشویی خارجی را بی نیاز می کند. این به طور موثر در برابر نیروی جانبی و تداخل بار خارج از مرکز مقاومت می کند و حرکت رفت و برگشتی صاف و پایدار با راندمان نصب بالاتر را تضمین می کند.

• پیکربندی چند بافر برای عملکرد پایدار: بافرهای لاستیکی دو سر ثابت استاندارد ضربه عملکرد را جذب کرده و صدای اجرا را کاهش می دهد. بافرهای قابل تنظیم اختیاری و بافرهای هیدرولیک از عملکرد پایدار با حداکثر سرعت 500 میلی متر بر ثانیه پشتیبانی می کنند و از ضربه سفت و سخت در طول حرکت چرخه ای با سرعت بالا جلوگیری می کنند.

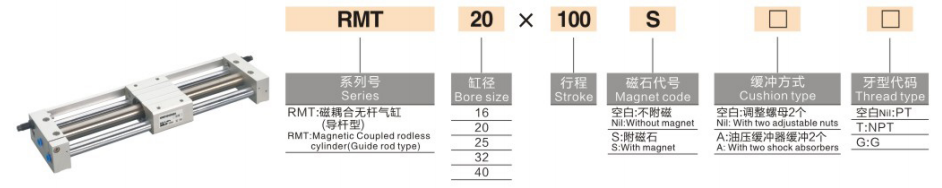

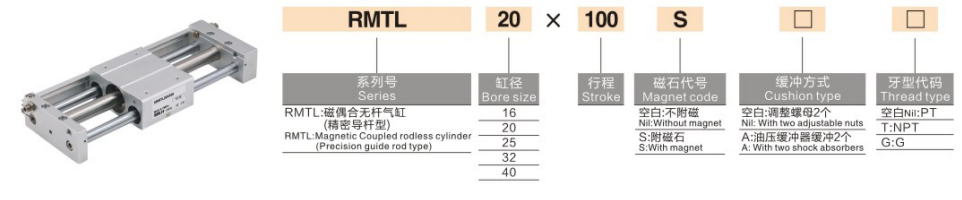

قانون کدگذاری مدل کامل

1.نمونه های مدل: RMT20-500 | RMS16-300-س

2.نمونه های مرجع سفارش استاندارد

• RMS16-300: سوراخ 16 میلی متری، سکته مغزی 300 میلی متر، نوع اصلی غیر هدایت شونده بدون سوئیچ مغناطیسی

• RMT20-500-S: سوراخ 20 میلی متری، سکته مغزی 500 میلی متر، نوع هدایت شونده استاندارد با لوازم جانبی مغناطیسی

• RMTL25-800: سوراخ 25 میلی متری، سکته مغزی 800 میلی متر، نوع هدایت شونده با دقت بالا

مشخصات فنی اصلی (وضعیت استاندارد 20 درجه سانتیگراد)

1. مشخصات عمومی اولیه

• حالت عملیات: کوپلینگ مغناطیسی دو اثره انتقال سنکرون بدون تماس

• سیال کار: هوای فشرده فیلتر شده (فیلتراسیون 40 میکرومتر، عملیات بدون روغن موجود است)

• دمای محیط: -20 ℃ ~ 70 ℃ ( درجه حرارت فوق العاده گسترده صنعتی )

• محدوده فشار کاری: 0.15~0.7MPa; فشار اثبات: 1.0MPa

• سرعت عملیات استاندارد: 50 تا 500 میلی متر بر ثانیه

• حالت بافر: بافر لاستیکی ثابت دو طرفه استاندارد. بافر / بافر هیدرولیک قابل تنظیم اختیاری

• نیروی نگهدارنده مغناطیسی: 55 ~ 1400 نیوتن (به تدریج با اندازه سوراخ افزایش می یابد)

2. نمودار پارامتر عملکرد کلیدی (@0.5MPa)

راهنمای پیکربندی و انتخاب هسته

1. انتخاب اندازه حفره بر اساس بار و رانش

• φ10~φ16 (Micro Light Duty): مناسب برای بارهای ≤2kg، اختصاص داده شده به انتقال دقیق قطعات کوتاه مدت و عملیات موقعیت یابی میکرو در تجهیزات اتوماسیون الکترونیکی مینیاتوری.

• φ20~φ25 (کار نوری عمومی): مطابق با بار سبک 4 ~ 6 کیلوگرم، ایده آل برای عملیات فشار دادن و کشیدن طولانی مدت معمولی (≤1000 میلی متر) در خطوط تولید خودکار عمومی.

• φ32~φ40 (وظیفه متوسط): قابل استفاده برای سناریوهای بار متوسط ​​10 ~ 16 کیلوگرم، کاملاً با حمل و نقل مواد طولانی مدت و شرایط کار چرخه ای فرکانس بالا در بسته بندی و تجهیزات اتوماسیون لجستیک سازگار است.

2. مدل و راهنمای انتخاب سیستم

• نوع پایه RMS: راه حل بسیار کم هزینه بدون هدایت داخلی. مناسب برای پروژه ها و تجهیزات حساس به بودجه با ریل های راهنمای خطی خارجی از پیش نصب شده که نیاز به تثبیت براکت دو طرفه دارند.

• نوع هدایت شده استاندارد RMT: طراحی میله راهنمای دوگانه همه در یک با هدایت بلبرینگ داخلی. این می تواند در برابر بارهای جانبی معمولی بدون لوازم جانبی هدایت کننده خارجی مقاومت کند، با نصب ساده و سازگاری گسترده با شرایط کاری استاندارد.

• نوع هدایت شونده دقیق RMTL: میله‌های راهنما با دقت بالا، پایداری حرکت خطی را بهینه می‌کنند و دقت موقعیت‌یابی تکراری را تا 0.1 ± میلی‌متر به دست می‌آورند. بهترین انتخاب برای موقعیت یابی دقیق، مونتاژ دقیق و سناریوهای با تقاضای خطی بالا.

• نوع اسلاید RMH با بار زیاد: ریل اسلاید تقویت شده و ساختار میله راهنما با استحکام بالا قابلیت ضد انحراف و ظرفیت بار را تا حد زیادی بهبود می بخشد. می تواند جایگزین میزهای کشویی مستقل برای تکمیل وظایف رانندگی طولانی مدت با بار سنگین شود.

3. محیط و تنظیمات عملکردی انتخاب

• اپلیکیشن محیط پاک: انتقال مغناطیسی بدون نشت و بدون گرد و غبار از آلودگی ثانویه جلوگیری می کند. مدل های خود هدایت شونده RMT و RMTL برای عملکرد پایدار طولانی مدت در کارگاه های تمیز مواد غذایی، پزشکی و الکترونیکی ترجیح داده می شوند.

• ارتقاء شرایط کاری با سرعت بالا: مجهز به بافرهای هیدرولیک خارجی برای از بین بردن ضربه انتهایی، به طور پایدار از عملکرد مداوم با سرعت بالا تا 500 میلی متر بر ثانیه برای خطوط تولید چرخه ای با فرکانس بالا پشتیبانی می کند.

• بازخورد موقعیت دقیق: افزودن پیکربندی مجهز به مغناطیسی -S، سازگار با سوئیچ های مغناطیسی سری D-M9، تعیین موقعیت سکته مغزی چند نقطه ای و بازخورد سیگنال الکتریکی بلادرنگ برای کنترل اتصال خودکار.

سناریوهای کاربردی صنعتی معمولی

• انتقال الکترونیکی مواد اتاق تمیز: ساختار کوپلینگ مغناطیسی بدون گرد و غبار و آلودگی صفر به طور گسترده ای برای جابجایی مواد از راه دور در کارگاه های نیمه هادی و بدون گرد و غبار LCD استفاده می شود و به طور موثر از محیط های تولید تمیز محافظت می کند.

• جابجایی خط بسته بندی مواد غذایی و دارویی: طراحی یکپارچه خود هدایت شونده نصب و نگهداری روزانه را ساده می کند و کاملاً نیازهای فشار و کشش قطعه کار طولانی مدت تجهیزات بسته بندی سبک و متوسط ​​با عملکرد بهداشتی و قابل اعتماد را برآورده می کند.

• کنترل درب و سپر تجهیزات خودکار: ساختار فشرده بدون میله باعث صرفه جویی 50 درصدی در فضای نصب می شود، مناسب برای باز کردن و بسته شدن پایدار درب های محافظ تجهیزات ضربه ای طولانی، سپرهای گرد و غبار و پوشش های ایمنی.

• موقعیت یابی دقیق خط مونتاژ طولانی مدت: مدل هدایت شونده با دقت بالا RMTL خطی بودن عالی و دقت موقعیت یابی تکراری را تضمین می کند، موقعیت یابی دقیق در فاصله 1 تا 2 متر و نیازهای انتقال چرخه خطوط تولید را برآورده می کند.

• نوسازی تجهیزات فشرده و صرفه جویی در فضا: این به عنوان جایگزینی ایده آل برای سیلندرهای میله ای سنتی در سناریوهای سکته مغزی طولانی (> 500 میلی متر) عمل می کند، تا حد زیادی چیدمان تجهیزات را بهینه می کند و طراحی تجهیزات خودکار فشرده را تحقق می بخشد.

مقایسه پارامترهای هسته سری RM در مقابل CY1 / سری CY3

راهنمای انتخاب سریع سه مرحله ای

1. تایید اندازه سوراخ: رانش مورد نیاز را بر اساس وزن بار واقعی با ضریب ایمنی ≥2 محاسبه کنید. قوانین توصیه شده: ≤2kg → φ16; 4 ~ 6 کیلوگرم → φ25; 10 ~ 16 کیلوگرم → φ40.

2. تایید نوع مدل: RMS را برای بودجه بسیار کم انتخاب کنید. RMT برای شرایط استاندارد کاری عمومی؛ RMTL برای نیازهای موقعیت یابی با دقت بالا؛ RMH برای سناریوهای بار سنگین و ضد انحراف.

3. تایید مشخصات سکته مغزی: ضربه استاندارد 50 ~ 1000 میلی متر را برای استفاده معمولی انتخاب کنید. سکته مغزی طولانی اختیاری تا 2000 میلی متر برای نیازهای رانندگی در مسافت های طولانی.

خلاصه یک جمله

     سیلندر بدون میله کوپلینگ مغناطیسی سری SOLH RM به سبک Airtac ساختارهای متنوع خود هدایت شونده، سازگاری با دمای فوق العاده وسیع و عملکرد تمیز بدون نشتی را یکپارچه می کند، که به عنوان راه حل رانندگی خطی سکته بلند داخلی با کارایی بالا برای تجهیزات خودکار با بودجه متوسط ​​عمل می کند.
