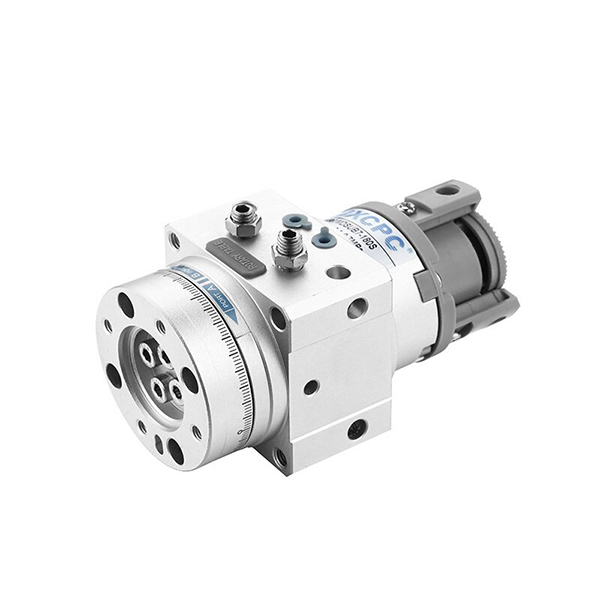

سیلندر چرخشی پره ای سری MSUB | سیلندر نوسانی فشرده با دقت بالا

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

     سری SOLH MSUB یک سیلندر میز دوار تک پره با دقت بالا است که برای کاربردهای نوسانی دقیق بار سبک طراحی شده است. دارای ساختار جمع و جور یکپارچه، زاویه نوسان با قابلیت تنظیم دقیق، نصب چند سطحی و عملکرد بسیار کم عکس العمل است. با پوشش 4 مشخصات اندازه (مرتبط با حفره φ10/φ15/φ20/φ30)، به طور گسترده ای در چرخش دستکاری، تعیین موقعیت نمایه سازی کوچک و ایستگاه های چرخاندن قطعه کار استفاده می شود، و به عنوان راه حل اصلی نوسان با دقت بالا برای خطوط تولید دقیق خودکار عمل می کند.

  1.1 میز چرخشی یکپارچه و ساختار سیلندر

     طراحی یکپارچه پلت فرم دوار و سیلندر محرک، فاصله دنده را به طور کامل با افزایش استحکام کلی حذف می کند. مدل استاندارد به تحمل ریزش بسیار کم دست می‌یابد، در حالی که نسخه پیشرفته MSUA با دقت بالا، دقت لرزش پلت فرم را در ≤0.03 میلی‌متر ارائه می‌کند و از موقعیت‌یابی با دقت پایدار و قابل تکرار اطمینان می‌دهد.

 1.2 طراحی تک پره با بار بالا

     با اتخاذ طرح ساختاری تک پره بهینه شده، سیلندر دارای حجم کمتر و وزن سبک تر است. ظرفیت بار آن 2 تا 3 برابر بیشتر از سیلندرهای سنتی سری CRB1 با همان اندازه است و به طور همزمان کوچک سازی و گشتاور بالا را درک می کند.

  1.3 زاویه چرخش دقیق قابل تنظیم

     • سکته مغزی استاندارد: 90 درجه / 180 درجه اختیاری برای نیازهای چرخشی متنوع.

     • تحمل تنظیم دقیق: طراحی تک پره از تنظیم دقیق ± 5 درجه در هر دو انتها پشتیبانی می کند. نوع دو پره از تنظیم دقیق ± 2.5 درجه پشتیبانی می کند.

     • دقت موقعیت یابی: تحمل زاویه نوسان دقیق 90°±10′ / 180°±10′، مطابق با الزامات نمایه سازی و چرخش با دقت بالا.

 1.4 گزینه های نصب و لوله کشی انعطاف پذیر

     • حالت لوله کشی: لوله کشی جانبی و لوله کشی محوری اختیاری است. مدل‌های مجهز به سوئیچ مغناطیسی فقط از لوله‌های جانبی برای دریافت سیگنال پایدار پشتیبانی می‌کنند.

     • حالت نصب: ساختار فلنج چند وجهی از نصب همه جهته پشتیبانی می کند، به طور موثر فضای داخلی تجهیزات را ذخیره می کند و با سناریوهای چیدمان فشرده سازگار می شود.

  1.5 نشتی کم و عمر طولانی

     اتخاذ ساختار آب بندی ویژه سفارشی برای به حداقل رساندن نشت هوای داخلی و خارجی. طراحی استاندارد عملکرد بدون روغن با محیط‌های تولید تمیز و شرایط عمومی کار صنعتی سازگار است و هزینه‌های نگهداری را کاهش می‌دهد و عمر سرویس مداوم را افزایش می‌دهد.

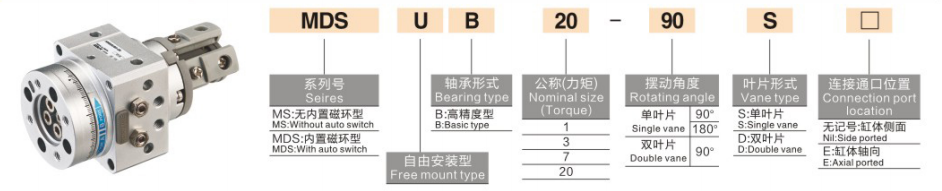

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. نمونه های مدل معمولی: MSUB7-180S، MDSUB20-90S

  2. نمونه های سفارش استاندارد

     • مدل استاندارد غیر مغناطیسی: MSUB7-180S (اندازه 7، زاویه نوسان 180 درجه، بدون حلقه مغناطیسی)

     • مدل بازخورد مغناطیسی: MDSUB20-90S (سایز 20، زاویه نوسان 90 درجه، حلقه مغناطیسی داخلی برای نصب سوئیچ)

3. پارامترهای فنی عمومی (20 ℃، شرایط استاندارد)

  3.1 مشخصات اولیه

     • حالت عملیات: پره تکی دو کاره

     • سیال کار: هوای فشرده (عملکرد بدون روغن)

     • دمای محیط: 5℃~60℃

     • محدوده فشار کاری: اندازه 1: 0.2~0.7MPa; اندازه 3/7: 0.15~0.7MPa; اندازه 20: 0.15 ~ 1.0MPa

     • زمان نوسان (@0.5MPa): 0.07~0.3s/90° (قابل تنظیم)

     • نوع بلبرینگ: بلبرینگ کشویی با بار بالا

  3.2 جدول پارامترهای عملکرد کلیدی

4. راهنماهای پیکربندی و انتخاب هسته

  4.1 انتخاب اندازه (بر اساس گشتاور و بار)

     • سایز 1 (φ10): خروجی گشتاور 0.3N·m، مناسب برای بار بسیار سبک (≤1 کیلوگرم) و سناریوهای حرکت چرخشی با دقت فرکانس بالا.

     • سایز 3 (φ15): گشتاور خروجی 0.7N·m، ایده آل برای کاربردهای کم بار سبک (1~3 کیلوگرم) مانند چرخش مفصل بازوی روباتیک.

     • سایز 7 (φ20): گشتاور خروجی 0.9N·m، با بار کوچک و متوسط ​​(3 تا 5 کیلوگرم) موقعیت یابی و ایستگاه های چرخش قطعه کار کاملاً مطابقت دارد.

     • سایز 20 (φ30): خروجی گشتاور بالا 2.9 نیوتن متر، قابل استفاده برای وظایف موقعیت یابی چرخشی با بار سنگین متوسط ​​(5 تا 10 کیلوگرم).

  4.2 انتخاب زاویه و دقت

     • زاویه نوسان 90 درجه: طراحی شده برای چرخاندن با زاویه راست و سوئیچ جهت، به طور گسترده در بارگیری/تخلیه قطعه کار و موقعیت یابی فرمان 90 درجه استفاده می شود.

     • زاویه چرخش 180 درجه: مناسب برای چرخش نیم چرخه و چرخاندن قطعه کار، تعیین موقعیت معکوس 180 درجه و سوئیچینگ ایستگاه دو طرفه.

     • ارتقاء با دقت بالا: سری MSUA را برای نیازهای دقت فوق العاده بالا با دقت تکان پلت فرم ≤0.03 میلی متر انتخاب کنید.

  4.3 پیکربندی سوئیچ مغناطیسی

     • MSUB (غیر مغناطیسی): نسخه اقتصادی پایه بدون حلقه مغناطیسی، مقرون به صرفه برای حرکت چرخه ای ساده بدون نیاز به بازخورد سیگنال.

     • MDSUB (مغناطیسی): حلقه مغناطیسی داخلی، سازگار با سوئیچ های مغناطیسی D-T791/D-T792 با موقعیت های حسگر قابل تنظیم دلخواه، از کنترل اتصال سیگنال PLC خودکار پشتیبانی می کند.

5. سناریوهای کاربردی معمولی

     • سیستم های رباتیک دقیق: برای چرخش مفصل ربات کوچک و چرخاندن اثر پایانی اعمال می شود، دارای وزن سبک، اندازه جمع و جور و قابلیت تکرار موقعیت بالا.

     • ایستگاه های نمایه سازی خودکار: ایده آل برای نمایه سازی دقیق 90 درجه / 180 درجه، موقعیت یابی تشخیص و موقعیت یابی ایستگاه مونتاژ در صنایع الکترونیک و لوازم خانگی کوچک.

     • چرخاندن و فرمان قطعه کار: ایده آل برای چرخاندن و تبدیل جهت قطعات کار با بار سبک (≤10 کیلوگرم) روی خطوط نوار نقاله، دستیابی به برگشت صفر و چرخش صاف کم ضربه.

     • سکوهای روتاری کوچک: به طور گسترده در سکوهای چرخشی میکرو، چاپ برچسب و چرخش ایستگاه علامت گذاری، با نصب انعطاف پذیر و مشکل نگهداری کم استفاده می شود.

6. مقایسه سریع سری MSUB در مقابل CRB2 / CRBU2

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب سایز: محاسبه گشتاور بر اساس وزن قطعه کار و شعاع چرخش با ضریب ایمنی ≥2. سایز 1 را برای بار ≤1 کیلوگرم، سایز 3 برای 1~3 کیلوگرم، سایز 7 برای 3~5 کیلوگرم، سایز 20 برای 5~10 کیلوگرم انتخاب کنید.

     2. انتخاب زاویه: زاویه چرخش 90 درجه را برای چرخاندن و هدایت با زاویه راست انتخاب کنید. زاویه چرخش 180 درجه را برای چرخش نیم چرخه و موقعیت معکوس انتخاب کنید.

     3. انتخاب عملکردی: MDSUB با حلقه مغناطیسی را برای بازخورد سیگنال و پیوند PLC انتخاب کنید. برای نیازهای موقعیت یابی با دقت فوق العاده بالا، به سری MSUA ارتقا دهید.

خلاصه یک جمله

     سیلندر چرخشی پره ای جمع و جور سری SOLH MSUB دارای طراحی یکپارچه میز با دقت بالا، زاویه چرخش قابل تنظیم و ظرفیت بار بالا، ارائه راه حل های چرخشی با مقاومت بالا و صرفه جویی در فضا برای ایستگاه های چرخشی و نمایه سازی خودکار با بار سبک در سطح 10 کیلوگرم است.
