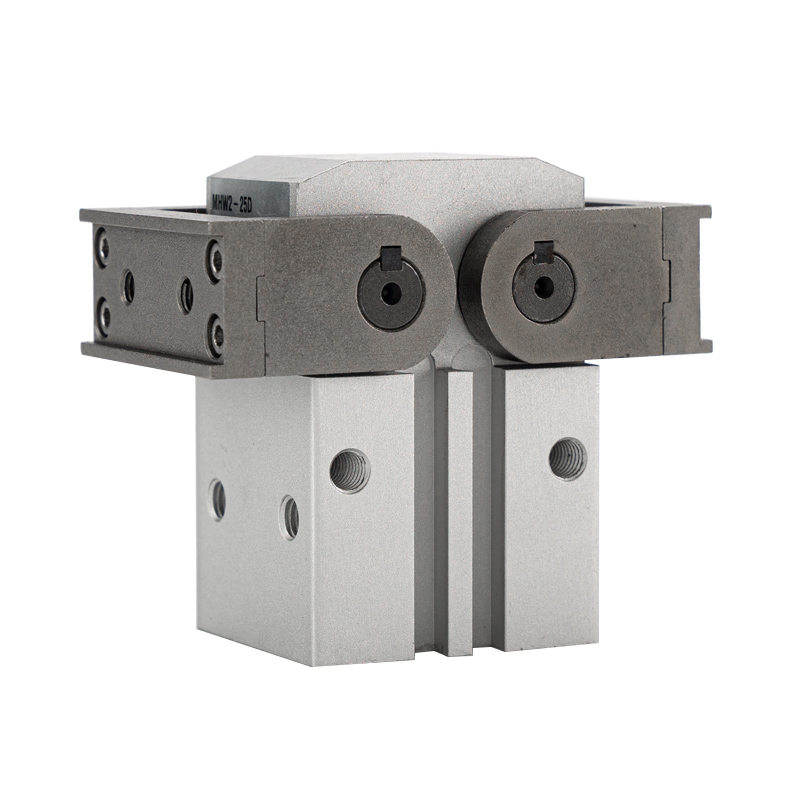

گیره پنوماتیکی چرخشی 180 درجه سری MHW2

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MHW2 یک گیره چرخشی 2 فک با قفسه و پینیون با زاویه باز 180 درجه است. نقاط قوت اصلی: حرکت دقیق دنده سنکرون، زاویه نوسان 180 درجه فوق العاده وسیع، طرح کلی صرفه جویی در فضا، شکاف های نصب سنسور چهار طرفه و ساختار بادوام ضد گرد و غبار. به طور گسترده برای چرخاندن قطعه کار، بارگیری/تخلیه، گرفتن قطعات با اندازه بزرگ و ایستگاه‌های فضای محدود مورد استفاده قرار می‌گیرد و به انتخاب اصلی برای کاربردهای گیره چرخان با زاویه بزرگ تبدیل می‌شود.

ساختار اصلی و ویژگی های طراحی

     - اصل کار: سیلندر قفسه را به پینیون درایو برای چرخش همزمان فشار می دهد. دو فک به طور متقارن می چرخند. مش بندی چرخ دنده، هماهنگ سازی عالی، نیروی گیره یکنواخت بدون انحراف افست را تضمین می کند.

     - ویژگی چرخش: هر فک تا 90 درجه می چرخد، کل باز شدن دو طرفه 180 درجه است. فک های کاملاً باز شده عمود بر بدنه استوانه می ایستند و حداقل فضای بیرون زده را اشغال می کنند، ایده آل برای جابجایی مواد که نیاز به اجتناب مکانیکی دارد.

     - چیدمان بدنه: محفظه آلومینیومی سخت آنودایز مربعی با حلقه مغناطیسی داخلی. شیارهای سنسور چهار طرفه (بالا/پایین/چپ/راست) از اتصال مستقیم سوئیچ های مغناطیسی M9B/A93، آرایش سنسور نامحدود پشتیبانی می کنند.

     - مواد و حفاظت: سیلندر اکسیداسیون سخت، فک های فولادی آلیاژی با استحکام بالا و ساختار آب بندی ضد گرد و غبار. فاصله باریک از نفوذ مواد خارجی، عملکرد پایدار در شرایط گرد و غبار کارگاهی و عمر مفید طولانی جلوگیری می کند.

     - حالت عملیات: عملکرد دوگانه (D). رانش دو طرفه سیلندر چرخش دنده رو به جلو/عکوس را برای باز شدن و بسته شدن فک به حرکت در می آورد.

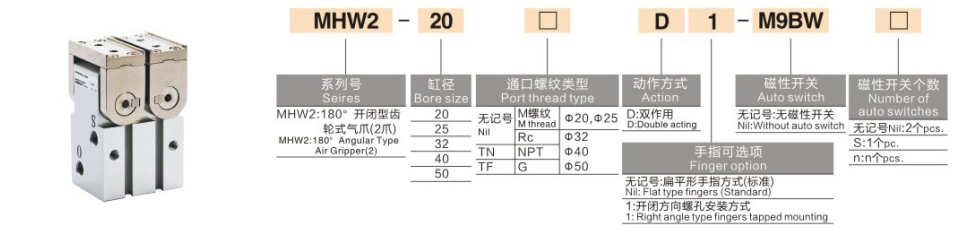

قانون کدگذاری مدل کامل

 1. مثال مدل：MHW2-32D-M9BW

  2. نمونه های مرجع سفارش استاندارد

     - MHW2-25D: حفره 25، مدل پایه دو عملکرد بدون سوئیچ مغناطیسی

     - MHW2-40D-M9B: حفره 40، دو اثره مجهز به سوئیچ مغناطیسی M9B

مشخصات فنی هسته جهانی (فشار تامین 0.5 مگا پاسکال)

مزایای رقابتی اصلی

  1. زاویه نوسان فوق عریض 180 درجه و استفاده عالی از فضا

     - آرواره ها در حالت باز شدن کامل به صورت عمودی روی بدن قرار می گیرند، فقط فضای پیش بینی شده سیلندر را اشغال می کنند، مناسب برای ایستگاه های باریک و فرآیندی که نیاز به اجتناب از قطعه کار و حرکت چرخاندن دارد.

  2. انتقال سنکرون دنده با دقت بالا

     - درایو مش بندی رک و پینیون، خطای سنکرون ≤0.1 درجه، گیره متقارن متعادل، به طور موثر از لغزش قطعه کار ناشی از نیروی یک طرفه جلوگیری می کند.

  3. طرح سنسور انعطاف پذیر 360 درجه

     - سوئیچ های مغناطیسی را می توان بر روی چهار سطح بدنه برای دستیابی به نظارت بر موقعیت همه جانبه، نصب راحت و راه اندازی برای هر جهت نصب نصب کرد.

  4. ساختار ضد گرد و غبار برای محیط های خشن

     - آب بندی بهینه و ورود گرد و غبار بلوک شکاف داخلی کوچک؛ عمر سرویس مکانیکی ≥5 میلیون چرخه، پایدار برای خطوط تولید خودکار طولانی مدت با چرخه بالا.

 فرم های نصب و کاربردهای صنعتی معمولی

  1. گزینه های نصب

     - نصب افقی محوری: بستن افقی برای بارگیری و تخلیه خط مونتاژ

     - نصب عمودی طولی: بلند کردن عمودی برای ایستگاه های چرخاندن قطعه کار

     - نصب جانبی: بستن جانبی برای فضای باریک تجهیزات محدود

  2. سناریوهای کاربردی معمولی

     - لوازم الکترونیکی و خانگی: محفظه ها، پانل ها و اجزای سایز بزرگ برای گرفتن و چرخاندن

     -- قطعات خودرو: حمل و نقل محفظه لامپ، تزئینات داخلی و قطعات ریخته گری کوچک

     - لجستیک و بسته بندی: جابجایی جعبه ها، پالت ها و مواد بشکه ای

     -- اتوماسیون قالب گیری تزریقی و ماشین آلات: انتخاب قطعات کار بزرگ از ماشین ابزار و ماشین های قالب گیری

مقایسه انتخاب: چرخ دنده MHW2 در مقابل سوئینگ بادامک MHY2 در مقابل ضامن گیر MHT2

راهنمای انتخاب سریع 3 مرحله ای

  1. انتخاب سوراخ بر اساس جرم قطعه کار

     -- 20 ≤ 3 کیلوگرم، 25 = 3 ~ 5 کیلوگرم، 32 = 5 ~ 10 کیلوگرم، 40 = 10 ~ 15 کیلوگرم، 50 = 15 ~ 20 کیلوگرم. ≥30% حاشیه ایمنی بار رزرو کنید.

  2. تأیید زاویه چرخش

     - زاویه چرخش تک فک استاندارد 90 درجه، باز شدن کل 180 درجه. فاصله کافی برای تطبیق ابعاد قطعه کار و سفر اجتنابی را تأیید کنید.

  3. تطبیق پیکربندی

     - بازخورد سیگنال موقعیت: از شکاف های نصب چهار طرفه با سوئیچ های مغناطیسی سری M9B برای چیدمان انعطاف پذیر بدون توجه به جهت نصب استفاده کنید.

     - محیط کارگاه گرد و غبار: به دلیل ساختار آب بندی برتر ضد گرد و غبار، MHW2 را در اولویت قرار دهید.

خلاصه یک جمله

     گیره بادی نوسانی 180 درجه رک و پینیون SOLH MHW2 از گیربکس سنکرون دنده با نصب سوئیچ مغناطیسی چهار طرفه و آب بندی ضد گرد و غبار، پشتیبانی از چرخاندن قطعه کار با بار متوسط ​​و جابجایی مواد استفاده می کند. گیره چرخشی ایده آل برای صرفه جویی در فضا برای بسته بندی، خودرو و ایستگاه های فضای محدود اتوماسیون عمومی.
