سیلندر استاندارد سری MBB

سیلندر استاندارد میله سبک وزن SOLH MBB یک مدل سبک وزن ارتقا یافته است، 10 درصد سبکتر از سری سنتی MB و کاملاً مطابق با استانداردهای ISO15552 برای جایگزینی مستقیم سیلندرهای میله ای وارداتی است. با دارا بودن بالشتک هوای قابل تنظیم دو طرفه و کلاهک های انتهایی مربعی، استحکام بالا، صدای کم و عملکرد بدون روغن پایدار را تضمین می کند، مناسب برای شرایط کاری با بار متوسط و فرکانس بالا. انواع مختلف و گزینه های نصب متنوع را پوشش می دهد که به طور گسترده در تجهیزات انتقال و ماشین آلات اتوماسیون عمومی استفاده می شود. با تولید انبوه بالغ و موجودی کافی، از عرضه دسته ای پایدار و صادرات در سراسر جهان پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

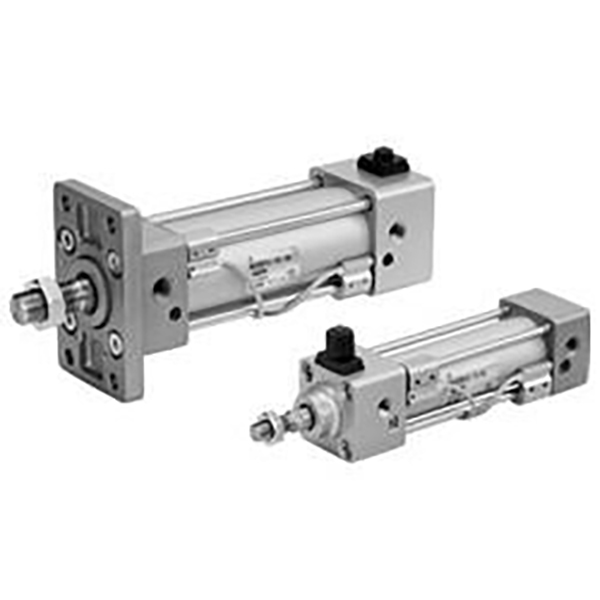

سیلندر استاندارد تای میله سبک سری MBB

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر استاندارد میله بند سبک سری SOLH MBB (سری MB-Z)، جانشین ارتقا یافته سری سنتی MB با کاهش وزن 10 درصدی. مجهز به کلاهک های انتهایی مربعی، بالشتک های هوای دو طرفه قابل تنظیم و گزینه های نصب فراوان. به طور گسترده در تجهیزات اتوماسیون عمومی با سرعت متوسط، فرکانس بالا و شرایط بار متوسط استفاده می شود. ابعاد نصب مطابق با استاندارد ISO 15552، قابل تعویض با سیلندرهای میله ای با نام تجاری رقیب است.

ساختار اصلی و ویژگی ها

1. ساختار: بشکه آلومینیومی گرد، میله های داخلی، کلاهک های انتهایی مربعی، بالشتک هوای قابل تنظیم در دو طرف، استحکام ساختاری بالا.

2. جنس: بشکه آلومینیوم آنودایز شده سخت، کلاهک های انتهایی ریخته گری با استحکام بالا، میله پیستون با روکش کروم سخت، میله های کششی بالا، مقاوم در برابر سایش و عمر طولانی.

3. انواع عملیات

-- MBB: تک میله ای دو اثره (بدون آهنربای داخلی)

-- MDBB: تک میله ای دو اثره (حلقه مغناطیسی داخلی برای سوئیچ خودکار)

- MBW/MDBW: عملکرد دوگانه میله دوبل، عملکرد عالی ضد پیچش

4. بالشتک: بالشتک هوای قابل تنظیم مستقل در هر دو انتها، به طور موثر ضربه ترمینال، لرزش و سر و صدا را کاهش می دهد.

5. نصب سنسور: شیارهای از پیش ماشینکاری شده برای کلیدهای خودکار مغناطیسی M9B/A93/M9BW برای تشخیص موقعیت پیستون.

6. ارتقاء سبک وزن: هندسه کلاهک انتهایی بهینه شده، 10 درصد سبک تر از مدل قدیمی مگابایت، مونتاژ و حمل و نقل آسان تر.

7. سازگاری استاندارد: استاندارد نصب ISO 15552، قابلیت تعویض مستقیم بین برندها.

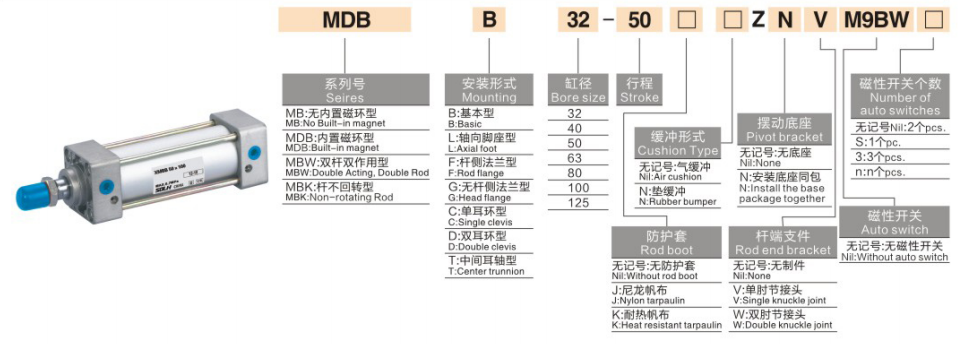

قانون کدگذاری مدل کامل

1. مثال مدل：MDBB40-100Z-M9BW

بخش	کد	تعریف
MB / MD	گزینه مگنت	مگابایت = بدون آهنربا MD = حلقه مغناطیسی داخلی
B	کد سری	استوانه استاندارد میله اتصال کلاهک مربعی
40	اندازه سوراخ	φ32/40/50/63/80/100/125 میلی متر
100	طول سکته مغزی	استاندارد: 25 ~ 1000 میلی متر، حداکثر سفارشی 1500 میلی متر
Z	علامت نسخه	سری جدید سبک وزن MB-Z
M9BW	لوازم جانبی اختیاری	سوئیچ خودکار مغناطیسی

2. نمونه های سفارش استاندارد

-- MBB50-200Z: Bore50، stroke200، مدل پایه سبک وزن بدون آهنربا

-- MDBB63-150Z-LB: Bore63، stroke150، آهنربای داخلی، نصب پا

-- MDBB80-300Z-FA: Bore80، stroke300، نصب فلنج سمت میله

مشخصات فنی اصلی

مورد پارامتر	مشخصات
محدوده حفاری	φ32,40,50,63,80,100,125 میلی متر
فشار عملیاتی	0.05 ~ 1.0 مگاپاسکال
فشار اثبات	1.5 مگاپاسکال
دمای محیط	-10~+70℃؛ -10~+60℃ برای مدل مجهز به آهنربا
سرعت پیستون	50 تا 1000 میلی متر بر ثانیه
کوسن	بالشتک هوا قابل تنظیم در دو طرف
موضوع بندر هوایی	Rc1/8 (φ32)، Rc1/4 (φ40/50)، Rc3/8 (φ63)، Rc1/2 (φ80/100)، Rc3/4 (φ125)
روغن کاری	عملکرد بدون روغن از قبل چرب شده در دسترس است
تحمل سکته مغزی	≤250mm: 0~+1.0mm; 251 ~ 1000 میلی متر: 0 ~ + 1.4 میلی متر؛ 1001 ~ 1500 میلی متر: 0 ~ + 1.8 میلی متر

نیروی رانش و کشش نظری @0.5MPa (تک میله، واحد:N)

1. دو بازیگر MBB / MDBB

سوراخ (میلی متر)	رانش (N)	نیروی کشش (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

انواع نصب و مدل های مشتق شده

1. گزینه های نصب

-- B نوع پایه: نصب مستقیم از طریق درپوش انتهایی از طریق سوراخ ها

-- LB Foot Mount: نصب افقی پایدار برای بار سنگین

- فلنج FA/FB: فلنج سمت میله / سمت سر برای نصب عمودی

- C/D Clevis: تکی / دو شاخه برای حرکت نوسانی لولایی

-- T Trunnion: پایه میانی برای مکانیزم گردش

2. سری مشتقات اصلی

-- MBB/MDBB/MBW: استاندارد تک میله ای غیر آهنربایی / آهنربایی و سیلندر دو میله ای

-- MBK/MDBK: سیلندر میله غیر چرخشی برای جلوگیری از پیچش میله پیستون

-- -XB6 درجه حرارت بالا نوع: محدوده کاری -20~+150℃

-- -XC6 میله پیستون فولادی ضد زنگ: برای محیط های خورنده و مرطوب خفیف

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب سوراخ: رانش مورد نیاز را از بار واقعی محاسبه کنید، حاشیه ایمنی ≥50٪ ذخیره کنید. MBB را برای اتوماسیون عمومی با سرعت متوسط در اولویت قرار دهید.

2. تایید سکته مغزی: 10 ~ 20 میلی متر حاشیه ایمنی را به سفر موثر اضافه کنید. حداکثر ضربه استاندارد 1000 میلی متر، سفارشی تا 1500 میلی متر.

3. تطبیق پیکربندی

- تشخیص موقعیت: مدل آهنربایی داخلی MDBB را انتخاب کنید، سوئیچ های خودکار M9B/A93 را مطابقت دهید.

-- نصب: پایه LB برای بار سنگین افقی. فلنج FA برای نصب عمودی ترجیح داده می شود.

- شرایط ویژه: -XB6 را برای دمای بالا، میله ضد زنگ -XC6 را برای محیط خورنده انتخاب کنید.

خلاصه یک جمله

سیلندر استاندارد میله کراوات سبک وزن SOLH MBB مطابق با ISO15552، مجهز به بالشتک هوای قابل تنظیم و روش های نصب متعدد، محرک خطی همه منظوره ایده آل برای خطوط تولید اتوماسیون با فرکانس بالا با بار متوسط است.
