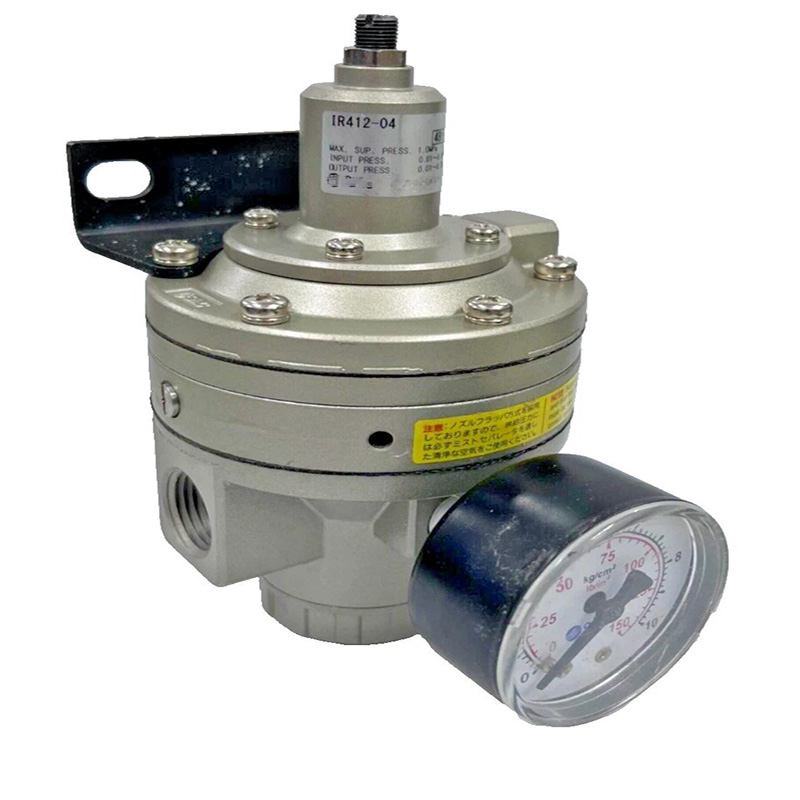

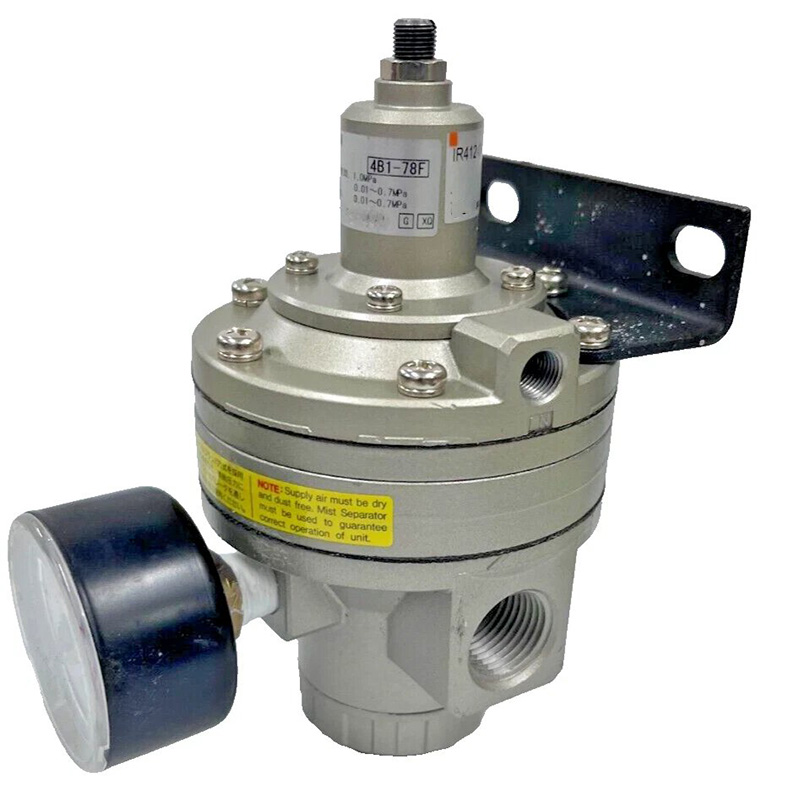

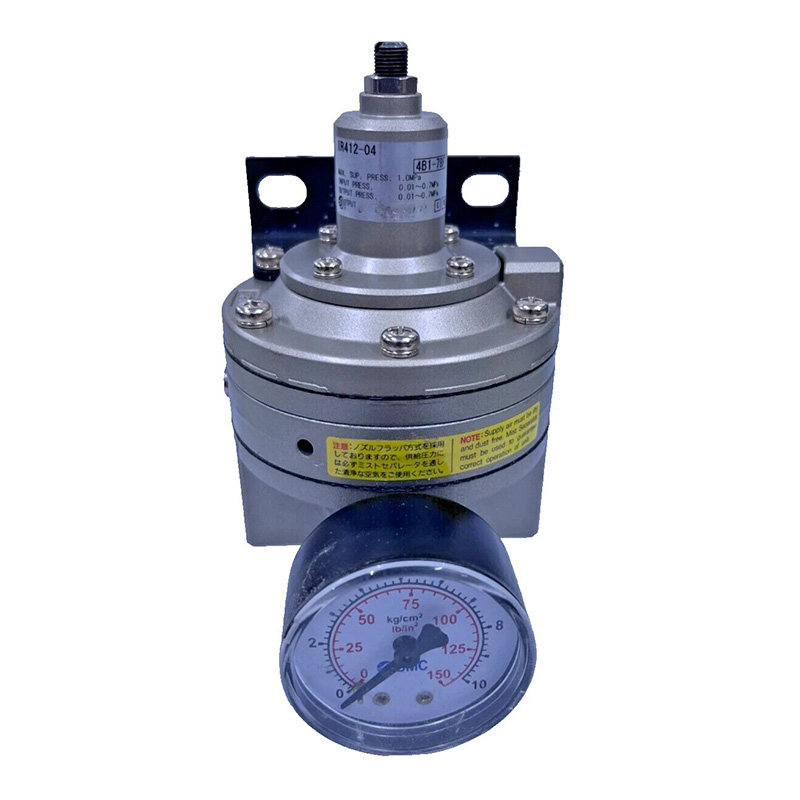

IR412-04-X32 رگولاتور کنترل کننده با دقت بالا

نام تجاری: SOLH توسط Richge Technology (睿其格科技)

بررسی اجمالی محصول

     IR412-04-X32 متعلق به تثبیت کننده فشار دقیق با جریان بزرگ سری IR است. این رگولاتور برای شرایط کاری پنوماتیکی با تقاضای سنگین که نیاز به فشار خروجی فوق العاده پایدار و نوسانات فشار کوچک دارند، کاملا ابعاد و عملکرد قابل تعویض با سری اصلی SMC IR412 طراحی شده است.

1. مشخصات فنی اصلی

      -- نام سری: IR412 High Precision Stabilizing Regulator

      -- مدل کامل: IR412-04-X32

          · 04: رشته پورت اصلی Rc 1/2"

          · X32: پیکربندی ویژه سفارشی شامل اگزوز عقب، حساسیت افزایش یافته و حداقل مصرف هوای ثابت

     - نوع ساختار: تنظیم کننده دقیق امدادی که توسط خلبان کار می کند

     - محیط قابل اجرا: هوای فشرده خشک و تمیز

     -- حداکثر فشار کاری ورودی: 1.0 مگاپاسکال

     - محدوده فشار قابل تنظیم: 0.01 ~ 0.7 MPa

     - دقت کنترل

        · حساسیت: 0.2% در مقیاس کامل

        · تکرارپذیری: ± 0.5% در مقیاس کامل

     - عملکرد جریان: حداکثر ظرفیت جریان، تقریبا دو برابر جریان مدل IR201

     - ظرفیت اگزوز Relief: جریان خروجی اگزوز با فشار بیش از حد 5 برابر بیشتر از تنظیم کننده های دقیق معمولی است.

     - مصرف هوای ثابت: بسیار کم، کمتر از 1 لیتر در دقیقه

     -- دمای عملیاتی: -5℃ ~ +60℃

     -- وزن خالص: تقریبا 1.0 کیلوگرم

     - گزینه های نصب: نصب پانل یا نصب براکت. گیج فشار قابل نصب در قسمت جلو یا عقب

2. اصل عملیات پایلوت نازل-فلاپر

     - مرحله تنظیم فشار: دکمه تنظیم را بچرخانید تا فنر داخلی را فشرده کنید و مسیر نازل را ببندید. هوای پیلوت قرقره اصلی را فشار می دهد تا فشار خروجی را تنظیم کند.

     - مرحله تنظیم پایدار: فشار خروجی بر روی دیافراگم عمل می کند تا کشش فنر را متعادل کند و فشار از پیش تعیین شده ثابت را حفظ کند.

     مرحله کاهش فشار بیش از حد: هنگامی که فشار پایین دست از مقدار هدف فراتر رفت، دیافراگم برای باز کردن نازل بالا می‌رود، فشار پایلوت فوراً کاهش می‌یابد و شیر اصلی هوای اضافی را با سرعت بالا آزاد می‌کند. مزیت اصلی: ترکیب کنترل خلبان و ساختار امداد سرعت واکنش فوق العاده سریع، خروجی فشار پایدار و عملکرد فوق العاده در جریان بزرگ را ارائه می دهد.

3. توضیح کامل کد مدل (IR412-04-X32)

     --IR412: سری پایه تنظیم کننده با دقت بالا با کالیبر بزرگ

     --04: مشخصات پورت اصلی Rc 1/2"

     --X32: نسخه ارتقاء سفارشی

        · طرح اگزوز عقب (نسخه استاندارد از اگزوز جلو استفاده می کند)

        · حساسیت پاسخ بهبود یافته است

        · طراحی کم مصرف هوای ثابت

4. مزایای محصول اصلی

     - دقت کنترل عالی با حساسیت 0.2٪ در مقیاس کامل، کنترل تنش کاملاً منطبق، موقعیت دقیق و تجهیزات توزیع مایع.

     -- پورت بزرگ 1/2 اینچی حداکثر جریان را ارائه می دهد و از سیلندرهای با سوراخ بزرگ و خطوط تولید پنوماتیک پرمصرف پشتیبانی می کند.

     - تصحیح فشار فوری از طریق کانال تسکین با حجم بالا برای حذف سریع نوسانات فشار خروجی.

     --طراحی صرفه جویی در انرژی با مصرف هوا در حالت ثابت زیر 1 لیتر در دقیقه برای کاهش هزینه های عملیاتی طولانی مدت.

     - طرح نصب انعطاف پذیر. گیج فشار و براکت ثابت را می توان در قسمت جلو یا عقب در صورت لزوم مونتاژ کرد.

     اگزوز عقب سفارشی -X32 از آلودگی گرد و غبار و غبار روغن برای حفظ محیط کار تمیز جلوگیری می کند.

5. سناریوهای کاربردی معمولی

     خطوط تولید چسب دقیق و پوشش صنعتی ماشین آلات کنترل تنش فیلم، سیم و نساجی برای چاپ، باتری لیتیومی و صنایع نساجی تجهیزات موقعیت یابی سیلندر با سرعت بالا، پرس های پنوماتیک هیدرولیک و اتوماسیون انتقال ابزارهای اندازه گیری آزمایشگاهی و مدارهای نگهدارنده فشار طولانی مدت نیمه هادی و مونتاژ سکوی الکترونیکی قبل از آن

مقایسه عملکرد مدل: IR412 در مقابل IR201 در مقابل ARJ310

خلاصه یک جمله

     IR412-04-X32 یک تنظیم کننده دقیق پایلوت با کالیبر بزرگ سازگار با SMC است که دارای اگزوز عقب سفارشی شده X32 و مصرف هوای فوق العاده کم است که به عنوان راه حل کنترل فشار بالا برای سیستم های توزیع دقیق جریان بالا، تنظیم تنش و سیستم های اتوماسیون موقعیت یابی عمل می کند.
