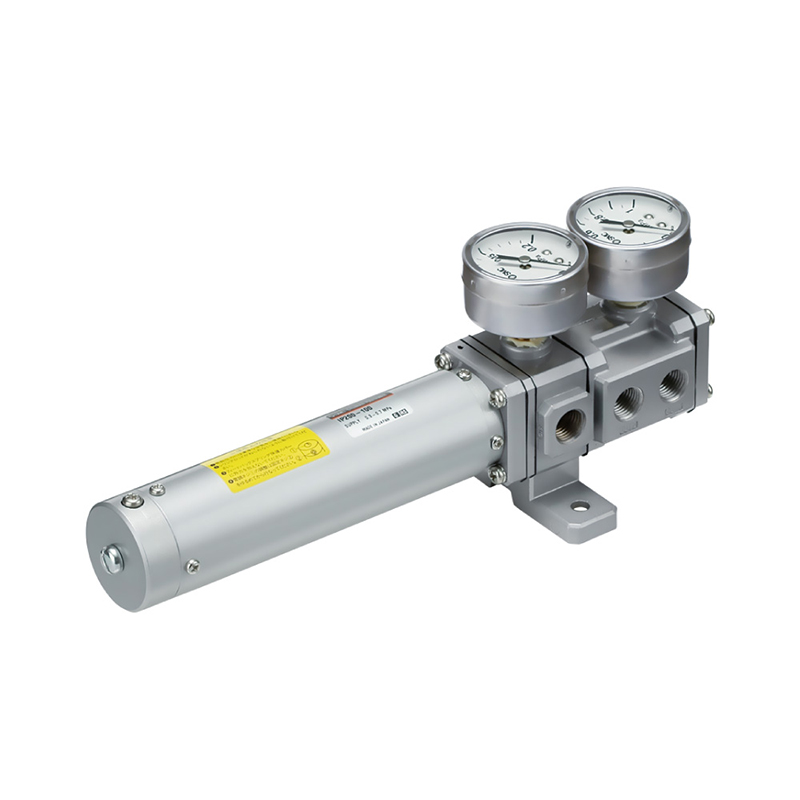

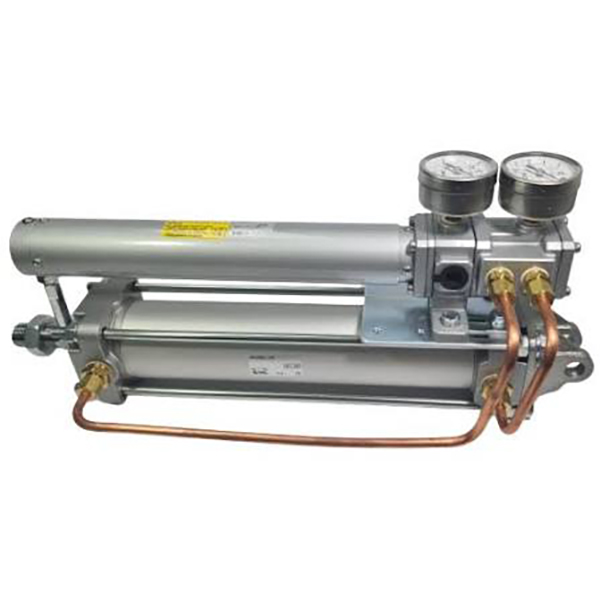

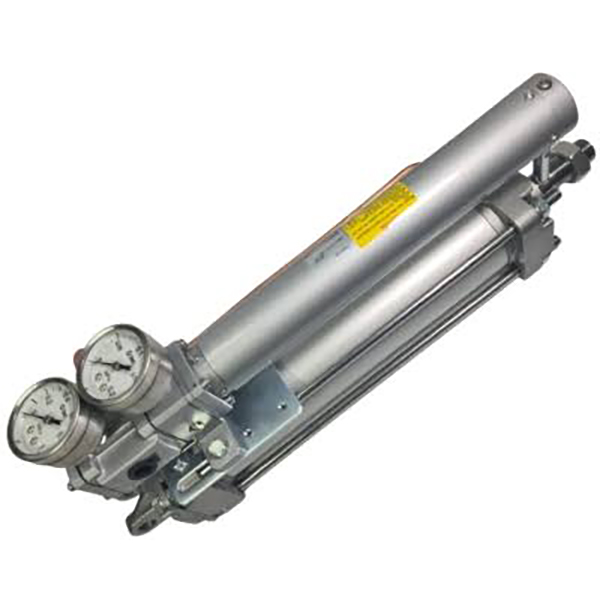

موقعیت گیر سیلندر سروو پیلوت پنوماتیک سری IP200

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری IP200 که با نام تجاری SOLH از فناوری Richge راه اندازی شده است، یک موقعیت گیر سیلندر سروو پایلوت پنوماتیک است. این کنترل موقعیت متناسب با دقت بالا را برای سیلندرهای استاندارد ارائه می دهد و سیگنال کنترل پنوماتیک 0.02 ~ 0.1MPa را به صورت خطی به جابجایی دقیق میله پیستون سیلندر تبدیل می کند. کاملاً هوا محور بدون منبع تغذیه، یک راه حل موقعیت یابی ذاتاً ایمن برای محیط های صنعتی مستعد انفجار است.

مشخصات فنی اصلی

    1. پارامترهای اساسی

     - سیلندرهای سازگار: سوراخ ≥ Ø50 میلی متر، سکته مغزی 25 تا 300 میلی متر (قابل تنظیم در هر افزایش 1 میلی متر)

     - اصل کنترل: مکانیسم سروو نازل-فلاپ بر اساس تئوری تعادل نیرو

     - فشار هوای تامین (SUP): 0.3~0.7MPa

     - سیگنال کنترل ورودی (IN): سیگنال پنوماتیک استاندارد 0.02~0.1MPa

     - دمای محیط و متوسط: -5℃ ~ +60℃ (نسخه استاندارد)

     -- Port Thread: پورت اصلی Rc1/4; پورت گیج فشار Rc1/8

     -- وزن خالص: تقریباً 700 گرم (بر اساس مدل ضربه 100 میلی متری) شاخص دقت کنترلی · حساسیت: ≤ 0.5٪ F.S.

     - خطی بودن: ≤ ± 2٪ F.S.

     --  هیسترزیس: ≤ 1٪ F.S.

     -- تکرارپذیری: ≤ ± 1% F.S.2.

اصل کار تعادل نیرو

     - ورودی سیگنال: سیگنال کنترل پنوماتیکی وارد پورت IN می شود و دیافراگم ورودی را فشار می دهد.

     - تقویت سروو: جابجایی دیافراگم فاصله را در برابر نازل تغییر می دهد تا فشار معکوس را تنظیم کند و قرقره داخلی را برای تغییر مدارهای هوا هدایت می کند.

     - فعال سازی سیلندر: خروجی هوای تحت فشار از طریق درگاه های OUT1 / OUT2 برای گسترش یا جمع کردن سیلندر دو اثره.

     - بازخورد موقعیت: حرکت حرکت سیلندر دیافراگم بازخورد را از طریق شاتون و فنر بازخورد به عقب می کشد تا با سیگنال ورودی به تعادل نیرو برسد. قرقره به حالت خنثی باز می گردد تا سیلندر در موقعیت هدف به طور دقیق قفل شود.

تعریف کد مدل (IP200-XXX-YY)

     -- IP200: کد سری پایه

     -- XXX: سکته مغزی (25 / 50 / 100 / 150 / 200 / 250 / 300 میلی متر)

     --YY پسوند اختیاری: بدون پسوند: مدل استاندارد با فنر بازخورد فولاد کربنی -T: مجهز به فنر بازخورد فولادی ضد زنگ -XN: نسخه با دمای پایین (-30°C ~ +60°C) -XZ: نسخه با دمای بالا (-5°C ~ +80°C)

مثال: IP200-200-T → سکته مغزی 200 میلی متر، فنر بازخورد فولادی ضد زنگ.

تعریف بندر

     - SUP: ورودی هوای اصلی (0.3 ~ 0.7MPa)

     -- IN: ورودی سیگنال کنترل پنوماتیک (0.02~0.1MPa)

     -- OUT1 / OUT2: دو پورت خروجی برای سیلندر دو عمله

     -- EX: درگاه اگزوز

     -- گیج: پورت اختصاصی برای نصب گیج فشار

مزایای محصول اصلی

     - موقعیت یابی پنوماتیکی با دقت بالا در برابر انفجار ایمن دقت موقعیت یابی قابل مقایسه در سیستم های سروو الکتریکی. کاملاً با هوا و بدون اجزای الکتریکی کار می کند، ذاتاً برای مناطق کار قابل اشتعال و انفجار ایمن است.

     -- ساختار همه کاره یکپارچه فشرده طراحی واحد یکپارچه برای نصب مستقیم بر روی سیلندرهای استاندارد، ساده سازی نصب در محل و روش های معمول تعمیر و نگهداری.

     - طراحی مناسب کالیبراسیون پیچ تنظیم صفر مستقل داخلی و پیچ تنظیم دهانه برای کالیبراسیون سریع در محل بدون ابزار اضافی.

     - گزینه های چندگانه مواد برای مقاومت در برابر خوردگی فنر فیدبک موجود در انواع فولاد کربنی یا فولاد ضد زنگ برای انطباق با محیط های مرطوب و خورنده کارگاهی.

     -- نسخه‌های سفارشی محدوده دمای گسترده مدل‌های اختیاری استاندارد، دمای پایین و دمای بالا برای برآوردن شرایط پیچیده صنعتی دمای متغیر.

سناریوهای کاربردی معمولی

     - ایستگاه های موقعیت یابی دقیق: تجهیزات برش، نصب پرس، پوشش و جابجایی خودکار مواد

     -- کنترل فرآیند صنعتی: تنظیم باز کردن شیر، کنترل کشش وب و سیستم‌های اصلاح لبه وب

     - محیط های خشن ویژه: تجهیزات ضد انفجار، ضد گرد و غبار و ضد آب برای کارخانه های شیمیایی و ماشین آلات معدن

     - واحد هسته سروو پنوماتیک: به عنوان جزء کنترل مرکزی سیستم های موقعیت یابی کامل سروو پنوماتیک عمل می کند.

دستورالعمل های عملیاتی و نصب

     -- مورد نیاز منبع هوا: هوای تامین باید خشک و تمیز با دقت فیلتراسیون ≤5μm باشد تا از انسداد نازل و شکست موقعیت‌یابی جلوگیری شود.

     -- مرجع کالیبراسیون: تنظیم کامل صفر و دهانه تحت فشار منبع استاندارد 0.5MPa برای عملکرد خطی بهینه.

     - جهت نصب: پشتیبانی از نصب در هر زاویه. از چیدمان نصب که باعث تجمع آب متراکم در داخل مجموعه داخلی واحد می شود، اجتناب کنید.

خلاصه یک جمله

     سروو موقعیت گیر پنوماتیک نازل-فلاپ تعادل نیرو SOLH IP200 به صورت خطی سیگنال هوای 0.02 ~ 0.1 مگا پاسکال را به جابجایی دقیق سیلندر تبدیل می کند که دارای دقت موقعیت یابی بالا، عملکرد فقط هوای ایمن در برابر انفجار، کالیبراسیون قابل تنظیم صفر/فاصله و گزینه های کنترل موقعیت انبساط شیمیایی ایده آل برای تنظیم موقعیت انبساط با چند درجه حرارت است تجهیزات اتوماسیون دقیق
