نام تجاری: SOLH توسط Richge Technology

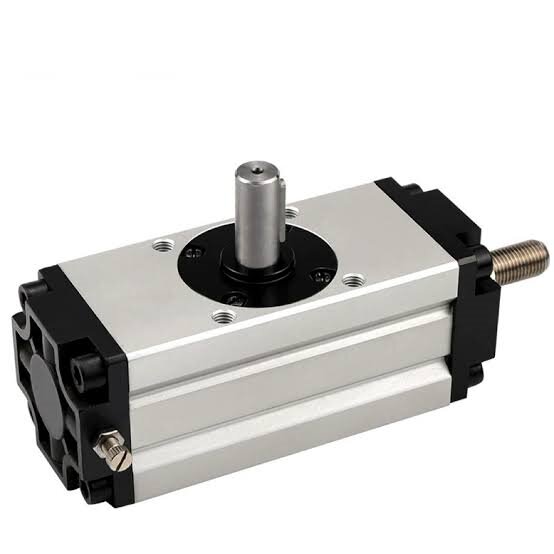

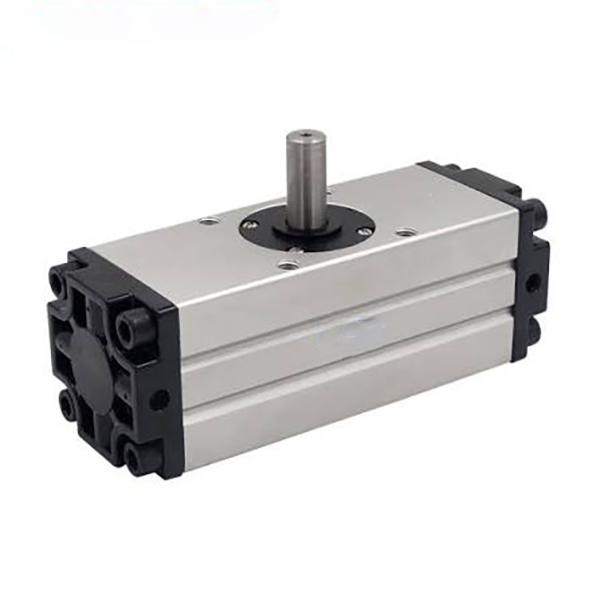

سری SOLH CRA1 یک سیلندر چرخشی رک و پینیون حرفه ای متوسط و سنگین است که برای حرکت نوسانی با گشتاور بالا ساخته شده است. این سیلندر دارای گیربکس قفسه و پینیون دو پیستونی، بالشتک هوای قابل تنظیم اختیاری، سبک‌های نصب متعدد و انواع شافت خروجی متنوع است، این سیلندر اندازه سوراخ‌ها از φ30 تا φ100 را پوشش می‌دهد. این کاملاً با سناریوهای 10 تا 50 کیلوگرم بار سنگین از جمله چرخاندن قطعه کار، رانندگی دریچه های صنعتی و نمایه سازی ایستگاه های سنگین سازگار است و به عنوان راه حل اصلی چرخشی با سفتی بالا برای خطوط تولید خودکار سنگین عمل می کند.
1.1 درایو قفسه و پینیون با استحکام بالا
این سیلندر با استفاده از ساختار گیربکس سنکرون دو پیستونی، گشتاور خروجی قدرتمند و استحکام ساختاری استثنایی را ارائه می دهد. عکس العمل کلی در ≤1 درجه کنترل می شود، در حالی که نسخه φ30 حفره به عکس برگشتی صفر می رسد. دقت موقعیت یابی تکرار فوق العاده بالا و حرکت چرخشی پایدار در شرایط بار سنگین را تضمین می کند.
1.2 خروجی گشتاور فوق العاده بالا
ساختار انتقال بهینه عملکرد گشتاور پیشرو در صنعت را محقق می کند. حداکثر مدل φ100، گشتاور 108 نیوتن متر در فشار هوای 0.5 مگا پاسکال را تولید می کند، که به طور کامل نیازهای گشتاور بالا برای چرخش قطعه کار سنگین، راندن سوپاپ بزرگ و نمایه سازی تجهیزات سنگین را برآورده می کند.
1.3 بالشتک بادی قابل تنظیم اختیاری
نوع Z مجهز به ساختار بافر هوای قابل تنظیم دو طرفه، که به طور موثر ضربه اینرسی را در طول عملیات استارت استاپ با فرکانس بالا جذب می‌کند، لرزش مکانیکی و نویز در حال اجرا را کاهش می‌دهد و از تجهیزات و قطعات کار محافظت می‌کند و در عین حال پایداری کلی عملیات و عمر مفید را بهبود می‌بخشد.
1.4 گزینه های مختلف نصب و شفت
• سبک های نصب: پایه (B)، پایه (L)، فلنج (F) اختیاری، پشتیبانی از نصب انعطاف پذیر برای سازه های تجهیزات مختلف و چیدمان فضا.
• انواع شفت: تک شفت (S)، شفت دوگانه (W)، شفت کلیددار (Y) موجود، سازگار با روش های مختلف اتصال بار و الزامات انتقال گشتاور ضد لغزش.
1.5 ساختار فشرده و بادوام
ساختار بهینه شده ارتقا یافته، عرض بدنه را تا 14 درصد در مقایسه با مدل‌های قدیمی قدیمی کاهش می‌دهد و فضای نصب را به میزان قابل توجهی کاهش می‌دهد. طراحی شده با شیارهای سنسور دو طرفه برای نصب انعطاف پذیر کلیدهای مغناطیسی سری D-M9. بدنه سیلندر آنودایز سخت و اجزای آب بندی مقاوم در برابر سایش، عملکرد پایدار طولانی مدت را تضمین می کنند.
1.6 بدون روغن و عمر طولانی
طراحی استاندارد عملکرد بدون روغن با کارگاه های تمیز و شرایط عمومی کار صنعتی بدون تعمیر و نگهداری روغن اضافی سازگار است. مهر و موم های مقاوم در برابر سایش و بدنه سیلندر ضد خوردگی تا حد زیادی عمر کاری مداوم را برای عملکرد چرخه ای مکرر افزایش می دهد.

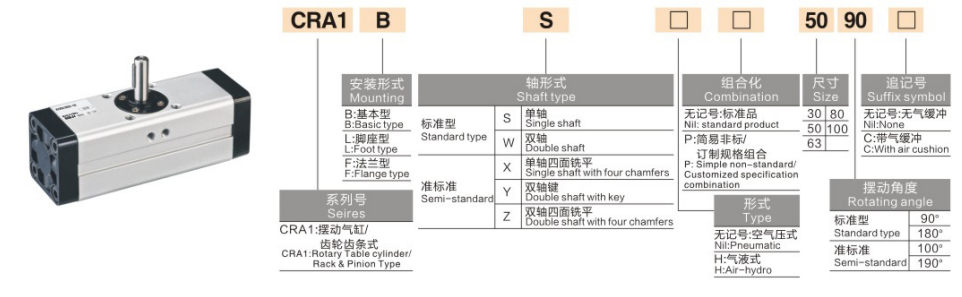

1. نمونه های مدل معمولی: CRA1BS50-90Z، CDRA1BL80-180Z
|
بخش کد |
تعریف |
|
CRA1 / CDRA1 |
نوع سری: CRA1 = بدون حلقه مغناطیسی. CDRA1 = حلقه مغناطیسی داخلی (قابل نصب سوئیچ) |
|
B/L/F |
نوع نصب: B = Basic; L = براکت پا. F = فلنج |
|
S / W / Y |
نوع شفت: S = تک شفت; W = دو شفت; Y = شفت کلید دار |
|
30/50/63/80/100 |
اندازه سوراخ: φ30/φ50/φ63/φ80/φ100 (mm) |
|
90/180/100/190 |
زاویه چرخش: استاندارد 90 درجه / 180 درجه. 100 درجه/190 درجه ویژه اختیاری |
|
Z |
بالشتک هوا: Z = کوسن هوای قابل تنظیم دو طرفه. بدون علامت = بدون بافر |
2. نمونه های سفارش استاندارد
• مدل استاندارد غیر بافر: CRA1BS50-90 (ف50 سوراخ، نوسان 90 درجه، تک محور، نوع پایه، بدون حلقه مغناطیسی)
• مدل بافر سنگین: CDRA1BL80-180Z (ف80 سوراخ، چرخش 180 درجه، دو شفت، پایه پا، حلقه مغناطیسی و بالشتک هوای دوگانه)
3.1 مشخصات اولیه
• حالت عملیات: درایو رک و پینیون دو کاره
• سیال کار: هوای فشرده (عملکرد بدون روغن)
• دمای محیط: 0℃~60℃ (محیط بدون یخ)
• محدوده فشار کاری: 0.1 ~ 1.0MPa; فشار ثابت: 1.5 مگا پاسکال
• عکس العمل: ≤1 درجه (حفره φ30 به عکس العمل صفر می رسد)
• تحمل زاویه نوسان: 0 ~ 4 درجه
• حالت بافر: بالشتک هوای قابل تنظیم بدون بافر / دو طرفه (نوع Z)
• سوئیچ مغناطیسی: سازگار با سری D-M9، نصب شیار دو طرفه
3.2 جدول پارامترهای عملکرد کلیدی (@0.5MPa)
|
سوراخ φ(mm) |
گشتاور 90 درجه (N·m) |
گشتاور 180 درجه (N·m) |
انرژی جنبشی مجاز (J) |
وزن (کیلوگرم) |
اندازه پورت |
|
30 |
3.5 |
2.8 |
0.01 / 0.12 |
1.3 |
M5×0.8 |
|
50 |
9.3 |
7.4 |
0.05 / 0.98 |
1.5 |
Rc1/8 |
|
63 |
17.0 |
13.5 |
0.12 / 1.50 |
2.5 |
Rc1/8 |
|
80 |
32.0 |
25.5 |
0.16 / 2.00 |
4.3 |
Rc1/4 |
|
100 |
108.0 |
86.0 |
0.54 / 2.90 |
7.3 |
Rc3/8 |
4.1 انتخاب اندازه سوراخ (بر اساس گشتاور و بار)
• φ30: خروجی گشتاور 3.5 نیوتن متر، مناسب برای کاربردهای با بار متوسط (≤10 کیلوگرم) مانند سوئیچینگ دریچه های کوچک و نمایه سازی ایستگاه مینیاتوری.
• φ50: خروجی گشتاور 9.3 نیوتن متر، ایده آل برای بار متوسط سبک (10 تا 20 کیلوگرم) قطعه کار 90 درجه و موقعیت جهت دار.
• φ63: گشتاور خروجی 17.0 نیوتن متر، کاملاً مطابق با وظایف با بار متوسط (20 تا 30 کیلوگرم) ایستگاه های سنگین فرمان و چرخش اجزا.
• φ80: خروجی گشتاور 32.0 نیوتن متر، قابل استفاده برای بارهای متوسط سنگین (30 تا 40 کیلوگرم) ابزارهای بزرگ و موقعیت گردانی ثابت.
• φ100: خروجی گشتاور فوق العاده بالا 108 نیوتن متر، اختصاص داده شده به چرخش مکانیکی با بار سنگین (40 تا 50 کیلوگرم) و سناریوهای راندن شیرهای صنعتی بزرگ.
4.2 انتخاب زاویه نوسان
• زاویه استاندارد 90 درجه: طراحی شده برای چرخاندن با زاویه راست و فرمان عمودی، به طور گسترده در بارگیری / تخلیه قطعه کار و سوئیچینگ ایستگاه متعامد استفاده می شود.
• زاویه استاندارد 180 درجه: مناسب برای چرخش نیم چرخه و چرخاندن کامل قطعه کار، تعیین موقعیت ایستگاه دو طرفه و عملیات معکوس.
• زاویه ویژه 100 درجه / 190 درجه: زوایای غیر استاندارد سفارشی برای تجهیزات ویژه و الزامات حرکت ایستگاه شخصی.
4.3 انتخاب پیکربندی بافر و عملکردی
• بالشتک بادی Z: اجباری برای شرایط کاری با فرکانس بالا و کارهای سنگین، به طور موثر از بین بردن ضربه انتهایی، تثبیت دقت موقعیت و کاهش نویز عملیاتی.
• نسخه حلقه مغناطیسی CDRA1: حلقه مغناطیسی داخلی برای نصب سوئیچ سری D-M9، از بازخورد سیگنال موقعیت در زمان واقعی و کنترل اتصال PLC خودکار پشتیبانی می کند.
• تطبیق نوع شفت: تک محور (S) برای کاربردهای عمومی عمومی. شفت دوگانه (W) برای رانندگی همزمان دو جهته؛ شفت کلیددار (Y) برای اتصالات ضد گشتاور و ضد لغزش بالا.
• چرخاندن قطعه کار سنگین: چرخاندن و موقعیت یابی قابل اطمینان 90 درجه/180 درجه برای قطعات کار 10 تا 50 کیلوگرمی بر روی ماشین ابزار و خطوط نقاله خودکار، با استحکام بالا و واکنش کم برای تکرار دقیق حرکت.
• درایو صنعتی: برای باز و بسته شدن خودکار و کنترل از راه دور دریچه های خط لوله با قطر بزرگ مانند شیرهای پروانه ای و شیرهای توپی اعمال می شود و نیروی محرکه با گشتاور بالا را ارائه می دهد.
• نمایه سازی خودکار سنگین: برای نمایه سازی دقیق 90 درجه و 180 درجه و مکان یابی ثابت میزهای چرخشی سنگین و وسایل ابزار در ایستگاه های مونتاژ و تشخیص استفاده می شود.
• مفاصل رباتیک سنگین: به عنوان واحد محرک چرخشی برای مفاصل ربات های سنگین و افکت های انتهایی عمل می کند که نیازهای نوسان دقیق با سختی بالا و بار بالا را برآورده می کند.
• تجهیزات لجستیک و بسته بندی: ایده آل برای جعبه مواد سنگین و فرمان پالت، انباشتن و موقعیت یابی، سازگاری با شرایط کار چرخه ای بار سنگین فرکانس بالا.
1. تایید سوراخ: گشتاور واقعی را بر اساس وزن قطعه کار و شعاع چرخش با ضریب ایمنی ≥2 محاسبه کنید. φ30 برای ≤10 کیلوگرم، φ50 برای 10 تا 20 کیلوگرم، φ63 برای 20 تا 30 کیلوگرم، φ80 برای 30 تا 40 کیلوگرم، φ100 برای 40 تا 50 کیلوگرم را انتخاب کنید.
2. تایید زاویه: 90 درجه برای فرمان / چرخاندن با زاویه راست، 180 درجه برای معکوس کردن نیم چرخه، و زوایای ویژه 100 درجه / 190 درجه برای نیازهای حرکتی سفارشی را انتخاب کنید.
3. تایید عملکرد: تجهیز بالشتک هوای Z برای عملیات بارهای سنگین با فرکانس بالا. نسخه مغناطیسی CDRA1 را برای کنترل بازخورد سیگنال انتخاب کنید. شفت کلیددار Y را برای اتصال ضد لغزش با گشتاور بالا استفاده کنید.
سیلندر چرخشی رک و پینیون سری SOLH CRA1 گشتاور فوق‌العاده بالا، واکنش برگشتی فوق‌العاده کم و عملکرد بافر هوای اختیاری را ارائه می‌دهد و راه‌حل‌های چرخشی دقیق، با استحکام بالا، پایدار و بادوام را برای کاربردهای چرخش، نمایه‌سازی و هدایت سوپاپ صنعتی 10 تا 50 کیلوگرم متوسط و سنگین ارائه می‌کند.
