سیلندر پنوماتیک استاندارد سری CP96S ISO15552 (بالشتک دوگانه سنگین)

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سیلندر میله ای سری SOLH CP96S مطابق با استاندارد بین المللی ISO15552 / VDMA24562 است. بشکه پروفیل آلومینیومی مجهز به سیستم بالشتک دوگانه (بالشتک هوای قابل تنظیم + پد بافر لاستیکی) را می پذیرد. دارای نویز کم، استحکام بالا، مناسب برای کاربردهای اتوماسیون سنگین با سرعت بالا، فرکانس بالا و رفت و برگشتی بالا. تعویض مستقیم مکانیکی با سری اصلی CP96S.

ساختار اصلی و ویژگی های طراحی

   1. ساختار: بشکه پروفیل با میله های تعبیه شده، 15 درصد سبک تر از سیلندرهای میله ای سنتی. بالشتک دوتایی ضربه انتهایی را تا حد زیادی جذب می کند و صدای کار را کاهش می دهد.

   2. جنس: بشکه آلومینیوم آنودایز شده سخت، درپوش انتهایی با استحکام بالا، میله پیستون با روکش کروم سخت. مقاوم در برابر سایش و عمر طولانی.

   3. انواع عملیات

     -- CP96S: مدل تک میله دو عمله استاندارد

     -- CP96SD (پسوند W): دو میله عملکرد دوگانه، عملکرد عالی ضد پیچ ​​خوردگی

     -- پسوند -S: حلقه مغناطیسی داخلی برای کلید مغناطیسی

   4. سیستم کوسن: بالشتک هوا + بافر کامپوزیت لاستیکی، مناسب برای دوچرخه سواری با سرعت بالا 50~1000mm/s.

   5. استحکام بالا: کلاهک های انتهایی ماشینکاری شده دقیق، انحراف میله پیستون کوچک، مقاومت در برابر بار جبران قوی.

   6. شیار سنسور: اسلات های رزرو شده برای سوئیچ های مغناطیسی سری M9B، A93.

   7. قابلیت تعویض: ابعاد استاندارد ISO15552، سازگار با لوازم جانبی سری SE، SAI، DNC.

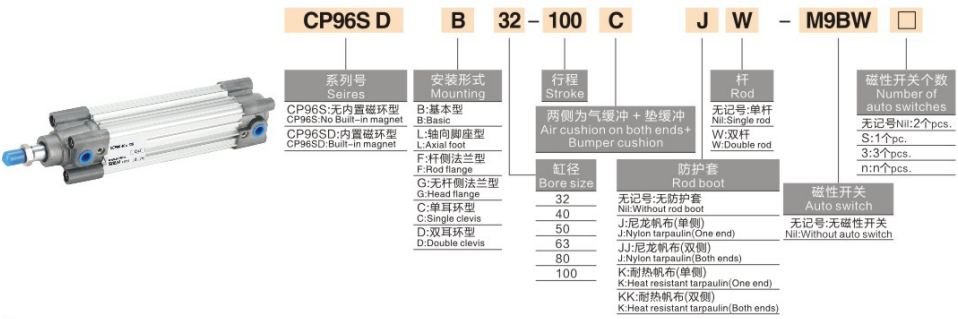

قانون کدگذاری مدل کامل

   1. نمونه مدل：CP96SB40-100W-S

   2. نمونه های سفارش استاندارد

     -- CP96SB50-200-S: Bore50، stroke200، تک میله، نوع پایه با آهنربا

     -- CP96SF63-150W: Bore63، stroke150، میله دوبل، پایه فلنج جانبی میله

مشخصات فنی اصلی

نیروی رانش و کشش نظری @0.5MPa (تک میله، واحد:N)

انواع نصب و مدل های مشتق شده

   1. گزینه های نصب

     - پایه، پایه پا، فلنج جلو/عقب، تک یا دو گیره.

   2. سری مشتقات اصلی

     -- CP96S / CP96SD: مدل تک میله و دو میله

     -- CP96SK: سیلندر سفارشی با دمای بالا

     -- CP96SR: میله پیستون فولادی ضد زنگ برای محیط خوردگی سبک

راهنمای انتخاب سریع 3 مرحله ای

   1. انتخاب سوراخ: محاسبه نیروی رانش مورد نیاز، ذخیره ≥50٪ حاشیه ایمنی. CP96S را برای سرعت بالا و تقاضای نویز کم در اولویت قرار دهید.

   2. تایید سکته مغزی: 10 ~ 20 میلی متر حاشیه ایمنی اضافه کنید. حداکثر ضربه استاندارد 800 میلی متر، سفارشی تا 2000 میلی متر.

   3. تطبیق پیکربندی

     - بازخورد موقعیت: مدل آهنربای -S با سوئیچ های مغناطیسی M9B/A93 را انتخاب کنید.

     -- نصب: پایه L برای بار سنگین افقی. فلنج F برای نصب عمودی؛

     - محیط ویژه: CP96SK را برای دمای بالا، CP96SR را برای شرایط خورنده انتخاب کنید.

خلاصه یک جمله

     سیلندر میله کراواتی SOLH CP96S ISO15552 مجهز به بالشتک دوگانه هوا و لاستیکی، سر و صدای کم سرعت بالا، ظرفیت بار ضد افست قوی، محرک خطی سنگین ایده آل برای تجهیزات اتوماسیون صادراتی با فرکانس بالا.
