سیلندر گیره سری CKG1 (CKP1) | سیلندر سنگین میله ای با سوئیچ های ضد مغناطیسی

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و تفاوت های ساختاری اصلی

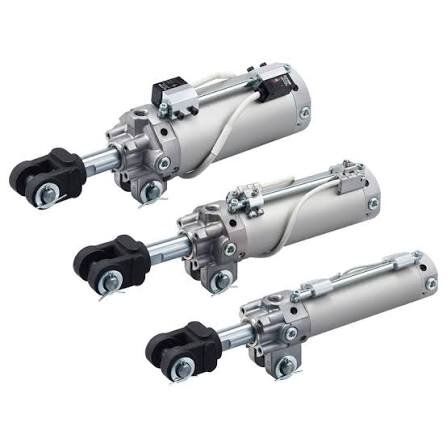

     سری SOLH CKG1/CKP1 سیلندرهای گیره سنگین میله ای هستند که مخصوصا برای جوشکاری و محیط های تداخل مغناطیسی قوی طراحی شده اند. این سری که در اندازه‌های حفره‌ای φ40/50/63 میلی‌متر با ضربات استاندارد از 50 میلی‌متر تا 200 میلی‌متر موجود است، مجهز به کلیدهای مغناطیسی ضد قوی میدان مغناطیسی اصلی است که از نصب 3 جهته پشتیبانی می‌کنند. با ساختار فشرده و سبک وزن، عملکرد پایدار تحت تداخل شدید مغناطیسی، نیروی گیره سنگین و سرعت حرکت قابل تنظیم، کاملاً برای اتصالات جوش قوس الکتریکی / جوش نقطه ای، تثبیت ماشین ابزار و ایستگاه های بستن خودکار بار سنگین قابل استفاده است. این سری به دو مدل تقسیم می شود: CKG1 با حلقه های مغناطیسی داخلی استاندارد و CKP1 با حلقه های مغناطیسی داخلی با قدرت بالا برای نیازهای مختلف ضد مغناطیسی.

1.1 سری عملکردی بخش

     • CKG1 (حلقه مغناطیسی استاندارد): مطابق با کلیدهای ضد مغناطیسی D-P3DWA / D-P4DW. مناسب برای محیط های معمولی مغناطیسی قوی و سناریوهای ضد پاشش جوشکاری قوس الکتریکی. کدهای ضد پاشش اختیاری: -XC88 / -XC89 / -XC91، عملکرد ضد تداخل مقرون به صرفه و پایدار را برای ایستگاه های جوشکاری معمولی ارائه می دهد.

    • CKP1 (حلقه مغناطیسی پرقدرت): مجهز به حلقه های مغناطیسی قوی داخلی و سازگار با کلیدهای ضد مغناطیسی درجه بالا D-P79WSE / D-P74L / Z. این قابلیت تداخل ضد مغناطیسی قوی‌تر و القای سیگنال پایدارتر را فراهم می‌کند که برای شرایط کاری جوشکاری با میدان مغناطیسی بالا و فرکانس بالا ایده‌آل است.

1.2 ساختار منحصر به فرد میله ای

     میله نصب سوئیچ مغناطیسی به طور یکپارچه در سمت میله پیستون طراحی شده است و از نصب 3 جهته (بالا / چپ / راست) پشتیبانی می کند. طرح تعبیه شده از تداخل یراق آلات و برخورد مکانیکی جلوگیری می کند، سیم کشی انعطاف پذیر و تشخیص سیگنال پایدار را در چیدمان های اتصالات جوشکاری فشرده تضمین می کند.

1.3 ارتقاء فشرده و طراحی قابل تعویض

     ساختار بدنه سیلندر بهینه شده طول کلی را 7 میلی متر برای مدل CKP1-40 کوتاه می کند و وزن کلی آن 7 درصد کاهش می یابد. مدل φ63-150 میلی متر تنها 1.82 کیلوگرم وزن دارد. ابعاد نصب کاملاً قابل تعویض با سری های سنتی CK1 نوع قدیمی، تحقق جایگزینی مستقیم و ارتقاء بدون تغییر ساختار فیکسچر.

1.4 عملکرد سنگین و بادوام

     ساختار قابل کنترل دو طرفه دو طرفه را با بافر هوای دو طرفه استاندارد برای گیره کردن و حرکت آزادسازی پایدار اتخاذ می کند. میله پیستون تحت عملیات آبکاری کروم سخت قرار می گیرد و بدنه سیلندر فرآیند آنودایز سخت را اتخاذ می کند و مقاومت در برابر سایش و ضربه عالی را درک می کند. طراحی بدون روغن با محیط های تمیز و شرایط سخت جوشکاری با تعمیر و نگهداری کم سازگار است.

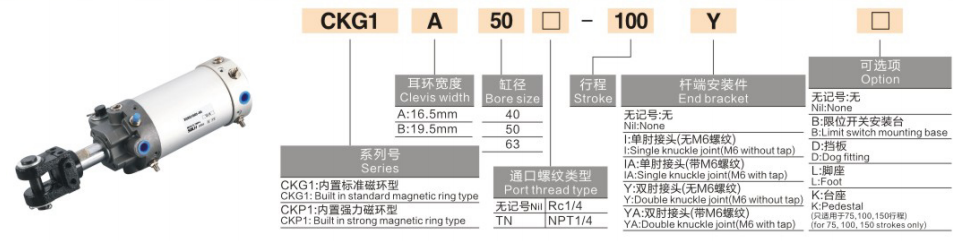

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. نمونه های مدل معمولی: CKG1A63-50YZ-P4DWL، CKP1B40-75Z-P79WSE

 2. نمونه های سفارش استاندارد

     • پیکربندی استاندارد مغناطیسی CKG1: CKG1A63-50YZ-P4DWL (حلقه مغناطیسی استاندارد، عرض چشم 16.5 میلی متر، سوراخ ف63، سکته مغزی 50 میلی متر، روی میله، با کلید ضد مغناطیسی P4DWL)

     • پیکربندی مغناطیسی با توان بالا CKP1: CKP1B40-75Z-P79WSE (حلقه مغناطیسی پرقدرت، عرض چشمی 19.5 میلی متری سنگین، سوراخ ف40، ضربه 75 میلی متری، نصب شده روی میله، با کلید ضد مغناطیسی درجه بالا P79WSE)

3. پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

  3.1 مشخصات اولیه

     • حالت عملیات: دو اثره (گیره / آزاد کردن قابل کنترل دو طرفه)

     • محدوده فشار کاری: 0.05~1.0MPa; فشار ثابت: 1.5 مگا پاسکال

     • دمای محیط: -10℃~60℃ (با سوئیچ مغناطیسی)؛ -10℃~70℃ (بدون سوئیچ)

     • سرعت عملکرد پیستون: 50~300mm/s (تنظیم سرعت رزوه، بدنه سیلندر بدون بیرون زدگی)

     • حالت بافر: بافر هوای دو طرفه استاندارد؛ بافر هوای دو طرفه افزایش یافته اختیاری (-X1515)

     • حالت روغن کاری: عملکرد بدون روغن

     • ویژگی سوئیچ مغناطیسی: طراحی حرفه ای ضد قوی میدان مغناطیسی، نصب منحصر به فرد 3 جهته روی میله

3.2 نیروی بستن نظری (واحد: kN @0.5MPa)

3.3 وزن محصول (واحد: کیلوگرم @100mm Stroke)

4. تطبیق سوئیچ مغناطیسی ضد قوی (مزیت اصلی نوع نصب شده روی میله)

     نصب و مزیت های زیست محیطی: ساختار میله سوئیچ یکپارچه از نصب دلخواه 3 جهته پشتیبانی می کند و به طور موثر از تجمع سرباره جوشکاری و تداخل مکانیکی ثابت جلوگیری می کند. سوئیچ های منطبق از طراحی حرفه ای ضد پاشش و ضد گرد و غبار استفاده می کنند و به طور کامل با محیط های کاری سخت و پیچیده جوشکاری با خروجی سیگنال پایدار و قابل اعتماد سازگار می شوند.

5. سناریوهای کاربردی معمولی

     • ایستگاه های جوشکاری: تخصصی برای جوش قوس الکتریکی و گیره قطعه کار جوش نقطه ای، موقعیت یابی ضد پاشش و تثبیت ابزار جوشکاری. طراحی حرفه ای ضد مغناطیسی و ضد پاشش، مشکلات رانش سیگنال و خرابی را در جوشکاری محیط های مغناطیسی قوی حل می کند.

     • مرکز ماشین ابزار و ماشین کاری: برای تثبیت قطعه کار با بار سنگین، بستن قالب و موقعیت یابی دقیق کوتاه مدت اعمال می شود. نیروی بستن بالا و ظرفیت عالی ضد انحراف، تحمل پردازش پایدار را تضمین می کند.

     • ایستگاه های خودکار سنگین: مناسب برای بستن پالت های سنگین، محدود کننده انتقال و موقعیت مکانیزم چرخاندن. این عملکرد چرخه ای ثابت و پایدار با مقاومت تداخل محیطی قوی ارائه می دهد.

     • مناطق کاری میدان مغناطیسی قوی: ایده آل برای ایستگاه های مطابق با آهنرباهای الکتریکی، بستن در نزدیکی موتورهای فرکانس بالا و قرار گرفتن در مناطق تداخل مغناطیسی قوی. سوئیچ های ضد مغناطیسی اختصاصی سیگنال های موقعیت 100٪ قابل اعتماد را تضمین می کنند.

6. مقایسه سریع سری CKG1 در مقابل CKP1

7. راهنمای انتخاب سریع 3 مرحله ای

   1. انتخاب اندازه حفره: اندازه سوراخ را بر اساس بار بستن واقعی انتخاب کنید. از قانون پیروی کنید: نیروی گیره نظری ≥ بار واقعی × ضریب ایمنی 1.5. φ40 برای بار سبک، φ50 برای بار متوسط، φ63 برای شرایط کاری بار سنگین.

   2. انتخاب سکته مغزی: محدوده سکته مغزی استاندارد از 50 میلی متر تا 200 میلی متر است. 5 ~ 10 میلی متر حاشیه ضربه اضافی را با توجه به ارتفاع قطعه کار رزرو کنید تا از تداخل مکانیکی در طول عمل بستن جلوگیری کنید.

   3. تطبیق پیکربندی

￮ حلقه و کلید مغناطیسی: CKG1 + P4DW را برای محیط های جوشکاری معمولی انتخاب کنید. CKP1 + P79WSE را برای ایستگاه های جوشکاری با فرکانس بالا و تداخل بالا انتخاب کنید.

￮ مشخصات پهنای چشم: C=12.5mm برای فضای نصب باریک. A=16.5mm برای استفاده عمومی استاندارد؛ B=19.5mm برای سناریوهای بستن بار سنگین.

خلاصه یک جمله

     سیلندرهای گیره سنگین میله ای سری SOLH CKG1/CKP1 راه حل های پنوماتیک ضد مغناطیسی حرفه ای برای صنایع جوشکاری هستند که دارای نصب سوئیچ 3 جهته، عملکرد بدون روغن، بافر استاندارد هوا و اندازه نصب قابل تعویض هستند. CKG1 عملکرد مغناطیسی ضد AC مقرون به صرفه ای را ارائه می دهد، در حالی که CKP1 ارتقا یافته قابلیت ضد تداخل AC/DC برتر را ارائه می دهد که هر دو برای بستن سنگین پایدار در محیط های پیچیده مغناطیسی و جوشکاری قوی ایده آل هستند.
