نام تجاری: SOLH توسط Richge Technology

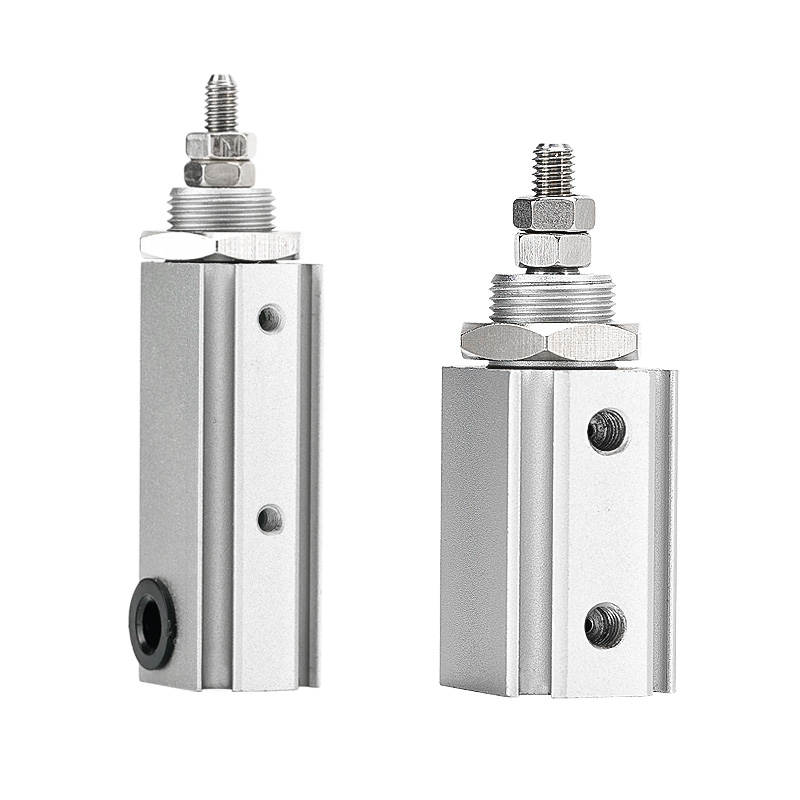

سری SOLH CJP2 سیلندر پین دو اثر فشرده است. مزایای اصلی: بدنه فوق العاده کوتاه، ساختار سبک وزن، رانش دو طرفه پایدار و عملکرد فرکانس بالا قابل اعتماد. طراحی شده برای حرکت دو طرفه فشار کشش دقیق در فضای محدود، بارهای کوچک متوسط و ایستگاه های خودکار چرخه بالا. این مدل اصلی برای کاربردهای رانندگی خطی دو جهته میکرو است.
- حالت درایو: عملکرد دوگانه (تامین هوا برای سکته مغزی طولانی و عقب نشینی). محدوده سوراخ: Ø4 / 6 / 10 / 16 میلیمتر، محمولههای کوچک تا کوچک را پوشش میدهد.
- ساختار: بدنه آلومینیومی اکسترود شده (به روز شده از نسخه برنجی سنتی)، 55٪ تا 65٪ وزن سبک تر. مجهز به بالشتک های لاستیکی در دو انتها برای کاهش ضربه و سر و صدا.
- نصب همه کاره: 6 پیکربندی نصب در دسترس است: نوع پایه، پایه پانل، پایه فلنج، پایه پایه، پایه بند و پایه برای نصب چند جهته.
- سازگاری سنسور: تمام مشخصات ساخته شده با حلقه مغناطیسی، پشتیبانی از نصب دو کلید مغناطیسی، از جمله حداقل سوراخ Ø4 و ضربه 5 میلی متری بدون براکت اضافی.
- مواد و آب بندی: آلومینیوم آنودایز سخت + مهر و موم NBR، عملکرد بدون روغن، مناسب برای محیط های تمیز یا کمی روغنی. عمر سرویس مکانیکی ≥3 میلیون چرخه.

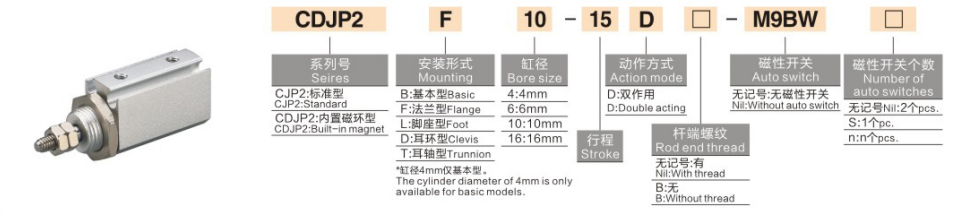

1. مثال مدل：CDJP2B10-15D-M9B
|
بخش |
کد |
تعریف |
| CJP2 / CDJP2 |
کد سری |
CJP2 = بدون حلقه مغناطیسی CDJP2 = حلقه مغناطیسی داخلی |
| B / F / L / T |
نوع کوه |
B=Basic; F = نصب پنل. L=فلنج; T=پایه |
|
10 |
اندازه سوراخ (میلی متر) |
Ø4 / 6 / 10 / 16 |
|
15 |
ضربه استاندارد (میلی متر) |
5/10/15/20/25/30 |
|
D |
کد اقدام |
D = عملکرد دوگانه (علامت گذاری ثابت) |
| -M9B |
سوئیچ مغناطیسی |
اختیاری، پشتیبانی از 2 سوئیچ برای تشخیص موقعیت دو طرفه |
2. نمونه های مرجع سفارش استاندارد
- CJP2B6-20D: سوراخ 6، ضربه 20، نوع پایه دو اثر، بدون حلقه مغناطیسی
- CDJP2F4-10D: سوراخ 4، ضربه 10، پایه پانل، حلقه مغناطیسی داخلی
-- CDJP2B16-30D-2M9B: سوراخ 16، stroke 30، نوع پایه، مجهز به دو سوئیچ M9B
|
مورد پارامتر |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| سوراخ (میلی متر) |
4 |
6 |
10 |
16 |
| ضربه استاندارد (میلی متر) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| فشار عملیاتی (MPa) |
0.15 ~ 0.7 |
0.12 ~ 0.7 |
0.06 ~ 0.7 |
0.06 ~ 0.7 |
| رانش @0.5MPa (N) |
گسترش:6.3; پس کشیدن: 5.4 |
گسترش:14.1; پس کشیدن: 12.4 |
گسترش:39.3; پس کشیدن: 35.3 |
گسترش:98.5; پس کشیدن: 90.2 |
| کوسن |
بالشتک لاستیکی در دو انتها |
|
|
|
| دمای محیط |
-10 ~ +70 ℃ (بدون یخ در داخل لوله کشی) |
|
|
|
| تقریبا وزن خالص (گرم) |
~ 7 |
~ 12 |
~ 25 |
~50 |
| اتصال هوایی |
اتصالات فشاری مستقیم برای لوله های PU OD4 |
|
|
|
1. بدنه سبک وزن فوق العاده کوتاه
- طول کلی 6 ~ 9.5 میلی متر در مقایسه با مدل قدیمی CJP کوتاه شد، وزن 55٪ تا 65٪ کاهش یافت، برای چیدمان نصب فوق العاده محدود عالی است.
2. خروجی دو طرفه پایدار
- طراحی دو بازیگر بدون فنر برگشتی. رانش دو طرفه 30٪ تا 50٪ بیشتر از سیلندرهای تک اثر معادل است، مناسب برای محموله های 100 گرم تا 5 کیلوگرم.
3. فرکانس بالا و عملکرد کم سر و صدا
-- بالشتک لاستیکی + آب بندی کم اصطکاک. سرعت عملیاتی 50~500mm/s، پایدار بالای 200cpm، نویز ضربه ≤60dB.
4. نصب چندگانه و استاندارد حلقه مغناطیسی کامل
- 6 فرم نصب با طرح ابزار پیچیده سازگار می شوند. حلقه مغناطیسی مجهز به همه اندازه ها، حتی حداقل سوراخ Ø4، از سوئیچ های مغناطیسی دوگانه برای نظارت بر موقعیت راحت پشتیبانی می کند.
5. طراحی بدون روغن و عمر طولانی
- سازگار با خطوط تولید تمیز. بدنه آلومینیومی سخت شده و مهر و موم های مقاوم در برابر سایش عملکرد پایدار را در بیش از 3 میلیون چرخه تضمین می کند.
1. فرم های نصب
- نوع پایه (B): پایان ثابت کردن محوری رزوه خارجی برای فشار مستقیم
- نوع پانل (F): بدنه تعبیه شده در پانل تجهیزات برای چیدمان بسیار نازک
- نوع فلنج (L): تثبیت فلنج سمت میله برای کاربردهای بار عمودی
- نوع پا (T): پایه پایه برای فشار افقی جانبی
2. سناریوهای کاربردی معمولی
-- 3C Electronics: گرفتن میکرو اجزاء، خروج تراشه، تست دوام دکمه، راندن جیگ مینیاتوری
- تجهیزات دقیق: سوئیچینگ میکرو سوپاپ، موقعیت یابی فیبر، تنظیم دقیق ابزار، فعال سازی لغزنده مینیاتوری
- اتوماسیون عمومی: بارگیری/تخلیه با فرکانس بالا، لایه برداری برچسب، انتقال قطعه کار کوتاه مدت
-- تجهیزات پزشکی: حرکت تلسکوپی ابزار کوچک، پیشرانه میکرو سیال، مجموعه های موقعیت یابی دقیق
|
مورد مقایسه |
سیلندر پین دو اثر CJP2 |
سیلندر بسیار کوچک پین CJ1 |
سیلندر پین تک بازیگر CJP |
| محدوده سوراخ (میلی متر) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| حالت اکشن |
عملکرد دوطرفه (تراست دو طرفه) |
تک بازیگری / دو نفره |
تک بازیگری (بازگشت بهار) |
| رانش @0.5MPa (N) |
5.4 ~ 98.5 (متوسط) |
0.64 ~ 6.3 (فوق العاده کم) |
10 تا 50 (کوچک) |
| وزن (گرم) |
7 تا 50 (سبک) |
2~3.5 (فوق العاده سبک) |
10 تا 30 (متوسط) |
| طول بدن |
فوق العاده کوتاه |
کوتاه ترین |
استاندارد |
| سطح هزینه |
عملکرد متوسط، هزینه بالا |
کم (اقتصادی) |
متوسط |
| سناریوی ایده آل |
رانندگی دو طرفه، میکرو بار متوسط، فرکانس بالا |
فضای بسیار محدود، بار بسیار سبک |
رانندگی یک طرفه، تنظیم مجدد فنر خاموش لازم است |
1. انتخاب حفره بر اساس بار
-- Ø4 ≤0.5kg؛Ø6=0.5~1kg؛Ø10=1~3kg؛Ø16=3~5kg. ≥30٪ حاشیه ایمنی رزرو کنید.
2. تایید سکته مغزی
- سکته مغزی را با توجه به سفر مورد نیاز انتخاب کنید. برای دوچرخهسواری با فرکانس بالا، ضربات کوتاهتر را در اولویت قرار دهید.
3. تطبیق پیکربندی
- موقعیت کنترل حلقه بسته: دو سوئیچ مغناطیسی M9B را برای بازخورد موقعیت دو طرفه مجهز کنید.
- طرح نصب: نوع پانل (F) برای تجهیزات تعبیه شده. نوع پایه (B) برای مونتاژ رزوه محوری.
سیلندر پنوماتیک پین دو اثره فشرده SOLH CJP2 دارای بدنه سبک وزن فوق العاده کوتاه، رانش پایدار دو طرفه، بالشتک لاستیکی و 6 نوع نصب است. حلقه مغناطیسی داخلی نسخه CDJP2 سازگار با سوئیچهای سری M9، محرک میکرو خطی ایدهآل برای کارهای فشار کش دو طرفه کوتاه مدت در 3C، ابزار دقیق و تجهیزات اتوماسیون پزشکی.
