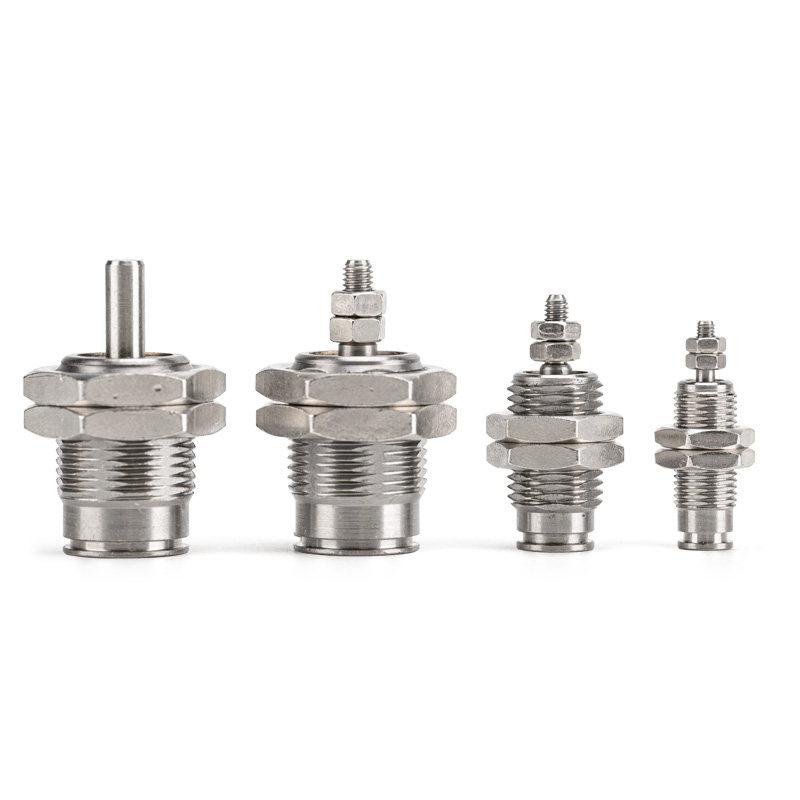

سیلندر پین تک اثر سری CJP (میکرو سیلندر کوتاه مدت)

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH CJP یک سیلندر پین برگشت فنری تک اقدام است. مشخصات اصلی: بدنه فوق العاده کوتاه، حداقل ردپای نصب، رانش یک طرفه و تنظیم مجدد خودکار فنر در هنگام قطع هوا. مناسب برای حرکت فشار-کشش دقیق یک جهته تحت فضای محدود، بار سبک و ایستگاه‌های کوتاه با فرکانس بالا. این یک مدل کلاسیک برای کاربردهای مینیاتوری رانندگی تک جهتی است.

ساختار اصلی و ویژگی های طراحی

     - حالت رانندگی: تک اقدام (بازگشت بهار). زمانی که هوا تامین می شود، تمدید شود. به طور خودکار توسط فنر بدون فشار هوا جمع می شود تا عملیات ایمن انجام شود.

     - اندازه حفره: Ø4 / 6 / 10 / 16 میلی‌متر، محدوده بارگذاری میکرو تا سبک (0.1 تا 3 کیلوگرم) را پوشش می‌دهد.

     - ساختار: بدنه برنجی سخت آنودایز شده، میله پیستون فولادی ضد زنگ، بدون بالشتک داخلی. طرح کلی بسیار کوتاه، برای نصب پانل یا جاسازی هموار در داخل تجهیزات موجود است.

     - انواع پایه: دو پیکربندی هسته - پایه پانل (B) و پایه فلاش (S).

     - مواد و آب بندی: محفظه برنجی + مهر و موم NBR، عملکرد بدون روغن، سازگار با محیط های تمیز و کمی روغنی. عمر سرویس مکانیکی ≥3 میلیون چرخه.

     - گزینه سنسور: نوع CDJP با حلقه مغناطیسی داخلی، از یک سوئیچ مغناطیسی برای تشخیص موقعیت طولانی پشتیبانی می کند.

قانون کدگذاری مدل کامل

   1. مثال مدل：CJPB6-10

   2. نمونه های مرجع سفارش استاندارد

     - CJPB4-5: سوراخ 4، سکته مغزی 5، پایه پانل، بدون حلقه مغناطیسی

     - CDJPS10-15: سوراخ 10، ضربه 15، پایه جاسازی شده هم سطح، آهنربای داخلی

     - CJPB6-10H4: سوراخ 6، ضربه 10، نصب پانل، اتصال فشاری OD4

مشخصات فنی هسته جهانی (0.5 مگا پاسکال، بازگشت فنر تک عمله)

مزایای رقابتی اصلی

   1. طرح کلی بسیار فشرده باعث صرفه جویی در فضای نصب می شود

     - بدنه بسیار کوتاه از تعبیه همسطح در داخل ماشین آلات یا نصب پانل پشتیبانی می کند، فضای اشغال شده را تا 50 درصد در مقایسه با سیلندرهای استاندارد کاهش می دهد، ایده آل برای ایستگاه های بسیار محدود.

   2. رانش یک طرفه با تنظیم مجدد قدرت خاموش

     - پس از قطع شدن جریان هوا، جمع شدن فنر فعال می شود. ایمن برای بستن، بیرون راندن و توقف حرکت های یک طرفه.

   3. پاسخ سریع و عملکرد با فرکانس بالا پایدار

     - آب بندی با اصطکاک کم بدون بالشتک، چرخه ثابت ≥250 cpm را برای کارهای تکراری کوتاه مدت امکان پذیر می کند.

   4. عملیات بدون روغن و عمر مفید طولانی

     - مناسب برای شرایط کارگاهی تمیز. بدنه برنجی و آب بندی بادوام بیش از 3 میلیون چرخه بدون تعمیر و نگهداری را تضمین می کند.

   5. پیکربندی نصب انعطاف پذیر

     - نصب پانل و هموار تعبیه شده در دسترس است. انتهای میله می تواند صاف یا گرد باشد تا با طرح های مختلف مکانیکی مطابقت داشته باشد.

گزینه های نصب و کاربردهای صنعتی معمولی

   1. فرم های نصب

     - پایه پانل (B): فلنج ثابت روی سطح تجهیزات، مناسب برای حرکت فشار و کشش خارجی

     -- فلاش مونت (S): بدنه تعبیه شده در سوراخ تجهیزات، فقط میله پیستون برای حداکثر صرفه جویی در فضا در داخل ماشین آلات در معرض دید قرار گرفته است.

   2. سناریوهای کاربردی معمولی

     -- 3C & Electronics: بستن قطعات میکرو، خروج تراشه، درایو جیگ مینیاتوری، تست دوام دکمه

     - ابزار دقیق: سوئیچینگ سوپاپ کوچک، موقعیت یابی فیبر، تنظیم دقیق ابزار، توقف کوتاه مدت

     - اتوماسیون عمومی: بارگیری/تخلیه با فرکانس بالا، لایه برداری برچسب، انتقال قطعات میکرو، بستن یک طرفه

     -- تجهیزات پزشکی: گسترش ابزار مینیاتوری، پیشرانه میکرو سیال، مجموعه های موقعیت یابی دقیق

راهنمای انتخاب سریع 3 مرحله ای

   1. انتخاب حفره بر اساس بار

      -- Ø4 ≤0.3kg؛Ø6=0.3~0.7kg؛Ø10=0.7~2kg；Ø16=2~3kg. ≥50% حاشیه ایمنی رزرو کنید.

   2. تایید سکته مغزی

     - کورس استاندارد: 5/10/15 میلی متر. ضربات کوتاه‌تر عملکرد پایدارتری در فرکانس بالا ارائه می‌کند.

   3. تطبیق پیکربندی

     - بازخورد موقعیت: CDJP با آهنربای داخلی به اضافه یک سوئیچ M9B را برای نظارت بر موقعیت گسترده انتخاب کنید.

     - چیدمان نصب: پایه تعبیه شده (S) برای نصب تجهیزات داخلی. پایه پانل (B) برای مونتاژ سطح.

خلاصه یک جمله

     سیلندر پنوماتیک میکرو پین برگشت فنر تک اثره SOLH CJP بدنه جمع و جور بسیار کوتاهی را با پانل و گزینه های نصب هموار ارائه می دهد. نسخه CDJP از تشخیص سوئیچ مغناطیسی، محرک مینیاتوری اقتصادی ایده‌آل برای جهش کوتاه مدت یک طرفه، گیره و موقعیت یابی در فضای محدود 3C، ابزار دقیق و تجهیزات اتوماسیون پزشکی پشتیبانی می‌کند.
