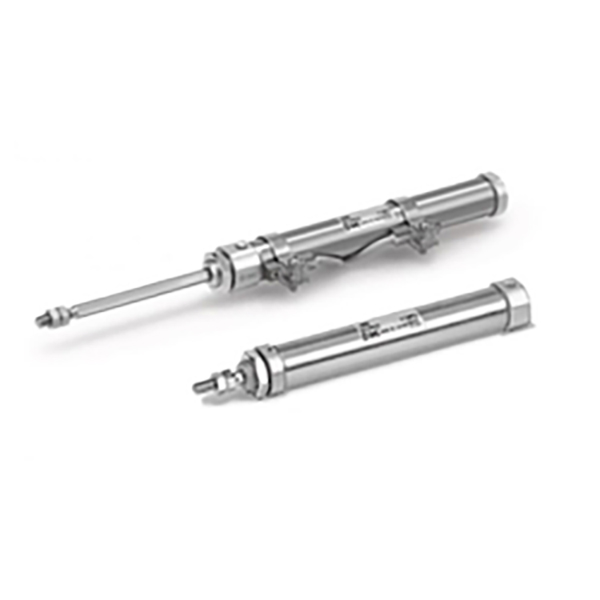

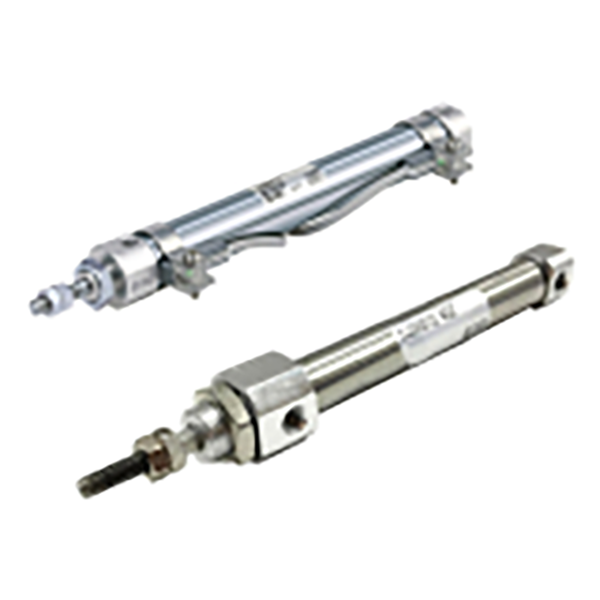

سری SOLH CJ2K یک مینی سیلندر فولادی ضد زنگ میله ای غیر چرخشی است که از خانواده سیلندر مینی CJ2 مشتق شده است. ویژگی اصلی: میله پیستون ضد چرخش شش ضلعی یکپارچه با ساختار راهنمای داخلی برای جلوگیری از چرخش میله پیستون در طول کشش و عقب نشینی. ایده آل برای ایستگاه های دقیق که در آن فیکسچر انتهایی باید موقعیت زاویه ای ثابت را حفظ کند. پذیرش بشکه فولاد ضد زنگ 304، فشرده و سبک وزن. پشتیبانی از سه حالت عملکرد: دو عمل، بازگشت فنر تک عمل، گسترش فنر تک عمل. اندازه سوراخ: Φ10, Φ16. کاملاً ابعادی قابل تعویض با CJ2K اصلی وارداتی. حلقه مغناطیسی داخلی اختیاری سازگار با کلیدهای مغناطیسی M9BW. به طور گسترده در اتوماسیون کوچک، تجهیزات 3C، ابزار دقیق و برنامه های کاربردی فشار دادن جیگ مورد استفاده قرار می گیرد.

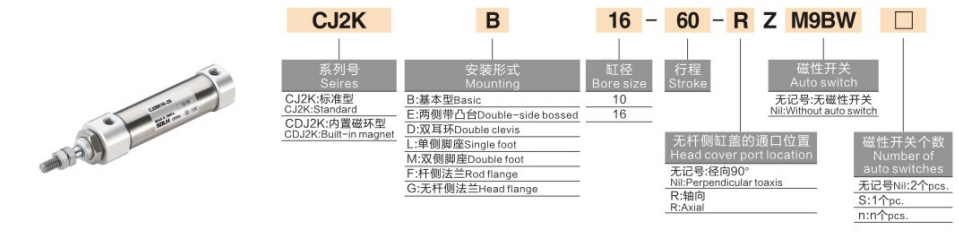

1. مثال مدل：CJ2KB10-30SZ-M9BW-B
|
بخش |
کد |
تعریف |
| CJ2K |
کد سری |
سیلندر مینی استیل ضد زنگ، نوع میله ای غیر چرخشی |
| B/L/F/D |
نوع کوه |
B=Basic; L=پایه. F=فلنج سر; D=کلویس دوبل |
| 10/16 |
اندازه سوراخ (میلی متر) |
Φ10 / Φ16 |
|
30 |
ضربه استاندارد (میلی متر) |
Φ10:15/30/45/60/75/100/125/150 ف16:15/30/45/60/75/100/125/150/175/200 |
| خالی / S / T |
حالت اکشن |
خالی=دوبازیگری S=بازگشت فنر تک اثره (با هوا امتداد دهید، با قطع هوا به طور خودکار جمع شوید) T=کشش فنر تک اثر (با هوا جمع شود، در صورت قطع شدن هوا به طور خودکار گسترش یابد) |
|
Z |
گزینه حلقه مغناطیسی |
Z=حلقه مغناطیسی داخلی برای نصب سنسور. خالی = بدون حلقه مغناطیسی |
| M9BW |
مدل سوئیچ مغناطیسی |
خالی=بدون کلید مغناطیسی |
| B/S |
سوئیچ مقدار |
B=2 سوئیچ پیشفرض؛ S=1 سوئیچ |
2. نمونه سفارش
CJ2KB10-30SZ-M9BW
- مینی سیلندر غیر چرخشی، نصب پایه، سوراخ 10، ضربه 30، برگشت فنر تک عمل، حلقه مغناطیسی داخلی، مجهز به سوئیچ مغناطیسی M9BW.
1. ضد چرخش مکانیکی میله پیستون شش ضلعی (مزیت هسته)
- میله پیستون با مقطع شش ضلعی که با بوش راهنمای جلو هماهنگ شده است تا چرخش محیطی را محدود کند.
- دقت ضد چرخش: Φ10 ≤ ± 1.5 درجه؛ Φ16 ≤ ±1°.
-- ✅ حل مشکلات انحراف ناشی از پیچش آزاد میله پیستون گرد معمولی در حین رفت و برگشت.
2. بشکه فولاد ضد زنگ 304، طرح کلی باریک فشرده
- مقاومت در برابر زنگ زدگی و عملکرد ضد رطوبت؛ ساختار استوانه ای باعث صرفه جویی در فضای نصب در داخل کابینت تجهیزات فشرده می شود.
3. حالت های عملیات متعدد در دسترس است
-- عملکرد دوگانه: تامین هوا در هر دو طرف، رانش پایدار، ترجیح داده شده برای تولید انبوه مداوم
- بازگشت فنر S: در صورت روشن شدن، تمدید شود، پس از قطع برق، به صورت خودکار جمع شود
- تمدید فنر T: هنگامی که انرژی دارد جمع شود، پس از قطع برق به طور خودکار گسترش یابد تا الزامات تنظیم مجدد ایمنی برآورده شود
4. گزینه های نصب متنوع
- نوع پایه، پایه پایه L، فلنج F، دو شاخه D. از مونتاژ عمودی، افقی و معکوس پشتیبانی می کند.
5. عملیات بدون روغن
- گریس با دوام از پیش روکش شده در داخل، سازگار با هوای فشرده بدون روغن خشک برای عملکرد طولانی مدت پایدار.
6. تشخیص موقعیت مغناطیسی اختیاری
- نسخه Z مجهز به آهنربای داخلی، با سوئیچ M9BW برای ارسال سیگنال درجای بسط/کشیدن به PLC برای کنترل قفل خودکار همکاری کنید.
7. بالشتک لاستیکی استاندارد
- بالشتک لاستیکی تعبیه شده در دو انتها برای جذب ضربه پیستون و کاهش صدای کار.
|
مورد پارامتر |
مشخصات استاندارد |
| محیط کار |
هوای فشرده خشک فیلتر شده (قابل استفاده بدون روغن) |
| فشار عملیاتی |
عملکرد دوگانه: 0.1 تا 0.7 مگا پاسکال تک بازیگری: 0.2 تا 0.7 مگا پاسکال |
| دقت ضد چرخش |
Φ10 ≤ ± 1.5 درجه ；Φ16 ≤ ± 1 درجه |
| سرعت پیستون |
50 تا 750 میلی متر بر ثانیه |
| دمای محیط |
بدون آهنربا: -10-70℃ دارای آهنربا: -10-60℃ (بدون یخ) |
| موضوع بندر هوایی |
M5×0.8 برای Φ10 / Φ16 |
| نوع کوسن |
بالشتک لاستیکی در دو انتها |
| عمر خدمات مکانیکی |
≥8 میلیون چرخه رفت و برگشتی |
1. رانش خروجی نظری @0.5MPa (N)
|
حفاری |
رانش دو بازیگر |
تک بازیگری بهار بازگشت رانش |
| Φ10 |
39.3 |
~ 28 |
| Φ16 |
100.5 |
~ 76 |
|
مورد مقایسه |
نوع میله غیر چرخشی CJ2K |
میله گرد استاندارد CJ2 |
| ساختار میله پیستون |
میله شش ضلعی + بوش راهنما، ضد پیچش |
میله گرد معمولی، بدون ساختار ضد چرخش |
| انحراف چرخش |
Φ10≤±1.5° / Φ16≤±1° |
چرخش آزاد در حین حرکت، زاویه غیر قابل کنترل |
| بار مناسب |
وسایل تخت، شیارهای راهنما، قطعات کار که به زاویه ثابت نیاز دارند |
فشار خطی ساده، بار اجازه چرخش آزاد را می دهد |
| هزینه |
کمی بالاتر از استاندارد CJ2 |
مدل پایه اقتصادی |
1. ✅ CJ2K را تحت این شرایط کاری ترجیح دهید
- جک های مسطح، چنگال های شیفت یا پین های موقعیت یابی که روی انتهای میله نصب شده اند، انحراف بار ممنوع است.
- ابزار نمایه سازی کوچک، فشار دادن قطعات کار در داخل شیارهای راهنما.
- تغذیه خطی دوربین و وسایل بازرسی که نیاز به زاویه ثابت دارند.
- گیره های صاف متصل به میله پیستون، پیچش باعث گیر کردن مواد یا شکست موقعیت می شود.
2. ❌ سناریوهای قابل قبول استاندارد CJ2
- تخلیه ساده، هل دادن قطعه کار گرد، بدون محدودیت زاویه ای در بار، اولویت هزینه.
1. الزامات ضد پیچ خوردگی را تأیید کنید
- دستگاه مسطح/مربع با شیار موقعیت یابی → باید نسخه غیر چرخشی CJ2K را انتخاب کنید.
2. حالت عملیات را انتخاب کنید
- رفت و برگشت مداوم و حداکثر رانش ← عملکرد دوگانه (بدون پسوند S/T)
-- با هوا امتداد دهید، پس از خاموش شدن به صورت خودکار جمع کنید → بازگشت فنر S
- با هوا جمع کنید، بیرون راندن خودکار پس از خاموش شدن → گسترش فنر T
3. پیکربندی سنسور و نصب
- بازخورد موقعیت PLC مورد نیاز: اضافه کردن پسوند Z (مگنت داخلی) + سوئیچ مغناطیسی M9BW
- انتخاب نصب: فلنج F برای نصب روی انتهایی. پایه L برای نصب قاب جانبی؛ دو شاخه D برای حرکت چرخشی لولایی
-- اتوماسیون 3C: فشار دادن جیک تخت PCB، قرار دادن کانکتور در اسلات
- تجهیزات بازرسی نوری: تغذیه خطی دوربین با زاویه تشخیص ثابت
- ابزار و وسایل کوچک: تخلیه قطعه کار مسطح، تغذیه مواد در شیارهای راهنما
-- ماشین آلات بسته بندی: موقعیت کارتن تخت، فشار دادن برچسب کوچک
-- اتوماسیون آزمایشگاهی و کارگاه های مرطوب (بشکه ضد زنگ فولاد ضد زنگ)
1. مدار فشار دوگانه
-- روان کننده تنظیم کننده فیلتر هوا AFC → شیر برقی 4V210-06 5/2 → لوله PU4 → CJ2KB16-60Z-M9BW
2. مدار تنظیم مجدد فنر تک اقدام
-- تنظیم کننده فشار AR → 3V210 3/2 شیر برقی → CJ2KB10-30SZ
- از بار جانبی شعاعی بیش از حد روی میله پیستون خودداری کنید. نیروی جانبی سایش بوش راهنما را تسریع می کند و دقت ضد چرخش را کاهش می دهد.
- بار انتهایی را به صورت کواکسیال نصب کنید تا گشتاور پیچشی به حداقل برسد.
-- فیلتر هوای فوکوس خودکار را در بالادست نصب کنید تا از گیرکردن گرد و غبار در مجموعه راهنما جلوگیری کنید.
- اجتناب از عملیات طولانی مدت با سرعت بالا تحت فشار کامل 0.7MPa. از بالشتک لاستیکی به طور کامل استفاده کنید.
- نسخه مهر و موم لاستیکی فلوئور قابل تنظیم برای محیط های خورنده اسیدی و قلیایی قوی.
مینی سیلندر میله ای شش ضلعی غیر چرخشی فولاد ضد زنگ SOLH CJ2K حرکت خطی ضد پیچ و تاب دقیقی را ارائه می دهد، که در انواع دوگانه/تک عملکرد با چندین سبک نصب، سازگار با سوئیچ های مغناطیسی M9BW، محرک عالی برای تست 3C، بازرسی نوری و در جاهایی که ایستگاه های موقعیت یابی دقیق به صورت جست و خیز وجود دارد، موجود است.
