سیلندر هوا سری CJ1

سیلندر پنوماتیک پین فوق مینیاتوری SOLH CJ1 قابل تعویض با مدل‌های معادل SMC است که در اندازه‌های سوراخ‌دار φ2.5 و φ4 ارائه می‌شود. φ2.5 فقط برگشت فنر تک اثره است، در حالی که φ4 از هر دو نسخه تک اثره و دو عملکرد پشتیبانی می کند. باریک و بسیار سبک وزن (2 تا 3.5 گرم)، فاقد بالشتک داخلی برای پاسخ سریع است. درگاه هوای سمت میله را می توان 90± درجه چرخاند تا طرح لوله را تسهیل کند. رزوه های خارجی در هر دو انتها امکان تثبیت مستقیم محوری را بدون براکت اضافی فراهم می کنند. نیروی رانش از 0.64 تا 6.3 نیوتن در 0.5 مگاپاسکال را ارائه می دهد که برای بارهای میکرو زیر 100 گرم مناسب است تا از آسیب ضربه به قطعات کار ظریف جلوگیری شود. مهر و موم NBR از عملکرد بدون روغن برای محیط پاک پشتیبانی می کند. به طور گسترده در کارهای فشار کشش با فرکانس بالا کوتاه مدت از جمله تست دوام دکمه 3C، خروج تراشه، موقعیت یابی میکرو قطعات، تنظیم دقیق ابزار دقیق و محرک های مینیاتوری برای دستگاه های پزشکی استفاده می شود. ضریب ایمنی رانش حداقل 50٪ در هنگام انتخاب توصیه می شود.

ارسال استعلام

توضیحات محصول

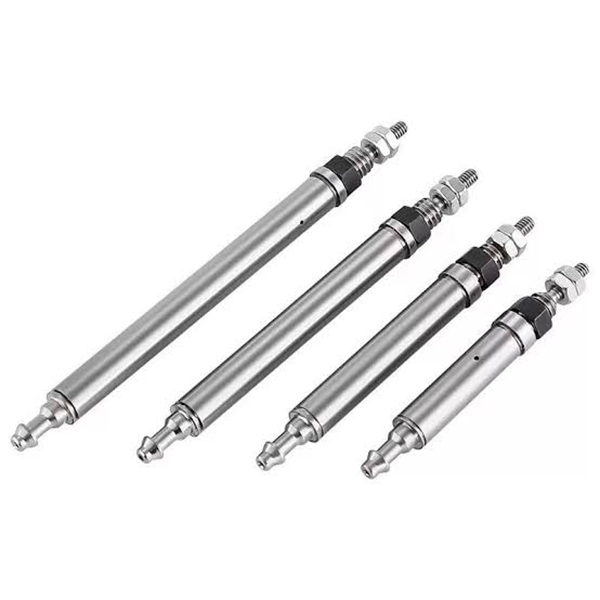

سیلندر پین مینیاتوری سری CJ1 (سیلندر میکرو هوا فوق العاده کوچک φ2.5 / φ4 میلی متر)

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سری SOLH CJ1 سیلندرهای فوق مینیاتوری تک یا دو اثر پین هستند. مزایای اصلی: طرح کلی بسیار فشرده، ساختار سبک وزن، رانش خروجی کم و پاسخ سریع. طراحی شده برای رانندگی دقیق در فضای محدود، وظایف فشار و کشش میکرو بار، ایستگاه های مینیاتوری برای الکترونیک و اتوماسیون 3C. این محرک اصلی برای کاربردهای میکرو اتوماسیون است.

ساختار اصلی و ویژگی های طراحی

- انواع درایو: تک بازیگری (بازگشت بهار) و دو بازیگر. گزینه های مته سوراخ: φ2.5 (انحصاری تک بازیگری). φ4 (موجود برای تک / دوتایی).

- ویژگی ساختاری: بدنه گرد، میله پیستون باریک، بدون بالشتک داخلی، نصب پایه نخ انتهایی. قطر بیرونی بدنه مدل φ4 تنها 4 میلی متر، وزن خالص به اندازه چند گرم است.

- عملکرد پویا: ساختار بدون بالشتک پاسخ سریع پیستون را امکان پذیر می کند. سرعت عملیاتی: 50 ~ 500 میلی متر در ثانیه، مناسب برای حرکات کوتاه با فرکانس بالا.

-- مواد و آب بندی: بدنه آلومینیوم آنودایز سخت، اجزای مهر و موم NBR، طراحی بدون روغن، سازگار با محیط های تمیز یا کمی روغنی کارگاهی.

- نصب انعطاف پذیر: نسخه اصلی با رزوه ها در دو انتها برای تثبیت محوری. جهت‌گیری درگاه روی سر میله‌ای را می‌توان 90 ± درجه تنظیم کرد، برای مسیریابی لوله‌ها در طرح‌بندی‌های تنگ مناسب است.

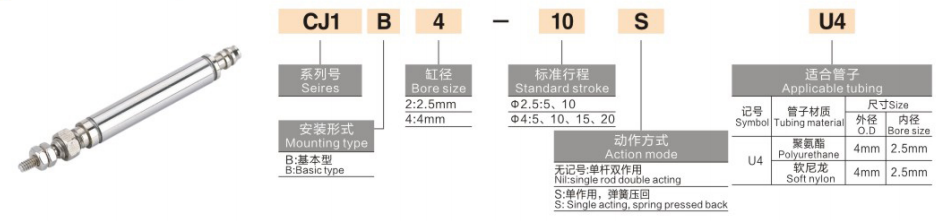

قانون کدگذاری مدل کامل

1. نمونه مدل：CJ1B4-10SU4

بخش	کد	تعریف
CJ1	کد سری	سری سیلندر پین مینیاتوری
B	نوع بدن	نوع پایه، رزوه خارجی سمت میله
4	اندازه سوراخ (میلی متر)	φ2.5 (فقط تک اقدام)؛ φ4 (تک / دو نفره)
10	ضربه استاندارد (میلی متر)	φ2.5: 5/10 φ4: 5/10/15/20
S	پسوند حالت عمل	S = تک بازیگری (بازگشت بهار); خالی = دو کاره
U4	مشخصات لوله	سازگار با لوله PU OD 4mm (ID 2.5mm)

2. نمونه های مرجع سفارش استاندارد

- CJ1B2-10SU4: سوراخ 2.5، ضربه 10، برگشت فنر تک عمل

- CJ1B4-15U4: سوراخ 4، سکته مغزی 15، عملکرد دوگانه

-- CJ1B4-5SU4: سوراخ 4، سکته مغزی 5، برگشت فنر تک عمل

مشخصات فنی هسته جهانی (فشار تامین 0.5 مگا پاسکال)

مورد پارامتر	φ2.5 تک بازیگری	φ4 تک بازیگری	φ4 دو بازیگر
سوراخ (میلی متر)	2.5	4	4
ضربه استاندارد (میلی متر)	5، 10	5، 10، 15، 20	5، 10، 15، 20
فشار عملیاتی (MPa)	0.3 ~ 0.7	0.3 ~ 0.7	0.2 ~ 0.7
رانش @0.5MPa (N)	گسترش:1.13 ; پس کشیدن: 0.64	گسترش:3.04 ; پس کشیدن: 1.47	Extend / Retract: 6.3
نیروی بازنشانی فنری (N)	0.4	0.8	—
حداکثر سرعت پیستون (mm/s)	500	500	500
دمای محیط	-10 ~ +70 ℃ (بدون یخ در داخل لوله کشی)
تقریبا وزن خالص (گرم)	~ 2	~ 3	~ 3.5
اتصال هوا	برای لوله پلی اورتان OD4

مزایای رقابتی اصلی

1. ردپای فوق العاده مینیاتوری برای فضای نصب تنگ

- حداقل سوراخ φ2.5، قطر بیرونی بدنه φ4، وزن تنها 2 تا 3.5 گرم، به راحتی در طرح‌بندی تجهیزات فوق‌العاده فشرده ادغام می‌شود.

2. رانش خطی با دقت کم

- محدوده رانش خروجی 0.64 ~ 6.3N @ 0.5MPa، ایده آل برای بارهای میکرو ≤100 گرم، از آسیب ضربه به قطعات کار کوچک ظریف جلوگیری می کند.

3. پاسخ سریع با فرکانس بالا

- ساختار بدون بالشتک فعال سازی سریع را ارائه می دهد، از 300 سیکل در دقیقه عملکرد کوتاه مدت پشتیبانی می کند تا راندمان تولید را افزایش دهد.

4. عملیات بدون روغن و عمر طولانی

- سیستم آب بندی NBR از هوای فشرده بدون روغن برای محیط های تولید تمیز پشتیبانی می کند. عمر سرویس مکانیکی ≥3 میلیون چرخه.

5. جهت پورت قابل تنظیم و مونتاژ ساده

- پورت هوای سمت میله قابل چرخش ±90 درجه. رزوه های خارجی دو طرفه امکان قفل مستقیم محوری بدون براکت های نصب اضافی را فراهم می کند و راه اندازی در محل را ساده می کند.

گزینه های نصب و کاربردهای صنعتی معمولی

1. فرم های نصب

- نصب رزوه محوری: برای حرکت مستقیم فشار و کشش مستقیم هر دو سر را روی تجهیزات پیچ کنید.

- نصب براکت جانبی: براکت مینیاتوری اختیاری برای نصب جانبی، مناسب برای چرخش یا رانندگی جانبی

2. سناریوهای کاربردی معمولی

-- 3C & Electronics: تست دوام دکمه موبایل، بستن قطعات میکرو پلاستیکی، خروج تراشه و موقعیت یابی

- ابزار دقیق: سوئیچینگ شیر کوچک، موقعیت یابی فیبر نوری، مکانیسم های تنظیم دقیق

- اتوماسیون عمومی: بارگیری/تخلیه اجزای میکرو، لایه برداری برچسب سبک وزن، فعال سازی جیگ مینیاتوری

-- تجهیزات پزشکی: حرکت تلسکوپی ابزار کوچک، پیشرانه میکرو سیال، مجموعه های موقعیت یابی دقیق

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب حفره بر اساس بار

- φ2.5 برای بار ≤50g；φ4 برای بار 50~100g. به دلیل ویژگی های رانش کم، حداقل 50 درصد حاشیه ایمنی را رزرو کنید.

2. تایید سکته مغزی

- انتخاب سکته مغزی با توجه به مسافت سفر مورد نیاز. برای عملکرد با فرکانس بالا پایدار، ضربات کوتاه‌تر را در اولویت قرار دهید.

3. انتخاب حالت عمل

- تک عملکرد (با پسوند S): فشار/کشش یک طرفه با تنظیم مجدد فنر برای طراحی ایمنی قطع برق

- عملکرد دوگانه: رانندگی خطی دقیق دو طرفه بدون فنر برگشت

خلاصه یک جمله

سیلندر پنوماتیک پین فوق مینیاتوری SOLH CJ1 در انواع فنر برگشتی و دو عملکرد با سوراخ φ2.5 / φ4، طراحی فشرده فوق العاده سبک و جهت درگاه هوا قابل تنظیم، ارائه حرکت میکرو خطی با دقت پایین، به طور گسترده برای تست 3C، ابزار دقیق و تجهیزات اتوماسیون مینیاتوری پزشکی موجود است.
