دریچه گاز اگزوز سریع سری ASV

دریچه گاز اگزوز سریع سری ASV | شیر کنترل سرعت پنوماتیکی 4 در 1 با صدا خفه کن و اتصال با یک لمس

نام تجاری: SOLH توسط Richge Technology | جایگزینی کاملا سازگار برای سری اصلی SMC ASV

1. بررسی اجمالی محصول

     سری SOLH ASV aشیر کنترل پنوماتیک یکپارچه 4 در 1 که ترکیبی از عملکرد سریع اگزوز، تنظیم گاز اگزوز، صدا خفه کن داخلی و اتصالات تک لمسی است. متفاوت از شیرهای کنترل سرعت تک کاره معمولی، سری ASV دارای دو سطح جریان موثر است که امکان گسترش سریع سیلندر و جمع شدن بی‌صدا قابل تنظیم را فراهم می‌کند. این کاملاً تضاد بین عملکرد سیلندر با سرعت بالا و تنظیم سرعت پایدار را حل می کند، و به عنوان سوپاپ اصلی ترجیحی برای سناریوهای اتوماسیون پنوماتیک با فرکانس بالا، سرعت بالا و کم نویز عمل می کند که کاملاً با سری اصلی SMC ASV قابل تعویض است.

2. اصل کار و توابع

     • ضربه ورودی (IN → OUT / پسوند سیلندر): شیر چک داخلی با مقاومت جریان صفر به طور کامل باز می شود و جریان مستقیم ورودی هوا را متوجه می شود. سرعت گسترش سیلندر را تا حد زیادی بهبود می بخشد و الزامات عمل سریع با سرعت بالا را برآورده می کند.

     • کورس اگزوز (خروج → خروجی / عقب‌نشینی سیلندر): شیر چک به طور خودکار بسته می شود. هوای خروجی از دریچه گاز سوزنی دقیق برای تنظیم سرعت بدون پله عبور می کند، در حالی که صدا خفه کن داخلی صدای اگزوز را حذف می کند. سرعت جمع شدن قابل تنظیم و عملکرد بی صدا را به دست می آورد.

     • عملکرد فوق العاده با جریان بالا: ناحیه جریان مقطعی موثر حدود است2 برابر شیرهای کنترل سرعت سری AS معمولی، ارائه پشتیبانی جریان قدرتمند برای حرکت سیلندر با سرعت بالا و عملکرد چرخه ای با فرکانس بالا.

3. قوانین کدگذاری مدل و تعریف پارامتر

  نمونه مدل معمولی: ASV310F-01-06A

     • ASV: کد سری برای دریچه گاز اگزوز سریع 4 در 1 با صدا خفه کن و اتصالات تک لمسی

     • کد سایز (120/220/310/410/510): مطابق با مشخصات پورت M3/M5/G1/8/G1/4/G3/8

     • F: مجهز به کانکتور سریع تک لمسی برای نصب سریع لوله

     • کد موضوع (01/02/03/04): 01=R1/8، 02=R1/4، 03=R3/8، 04=R1/2

     • کد قطر بیرونی لوله: قابل تطبیق با لوله های پنوماتیک φ4/φ6/φ8/φ10/φ12

     • تعریف پسوند: A= چرخ دستی با فشار قفل.S= درزگیر از پیش روکش شده نخ؛N= آبکاری نیکل بدون الکترو

4. دو نوع ساختاری و ویژگی های کاربردی

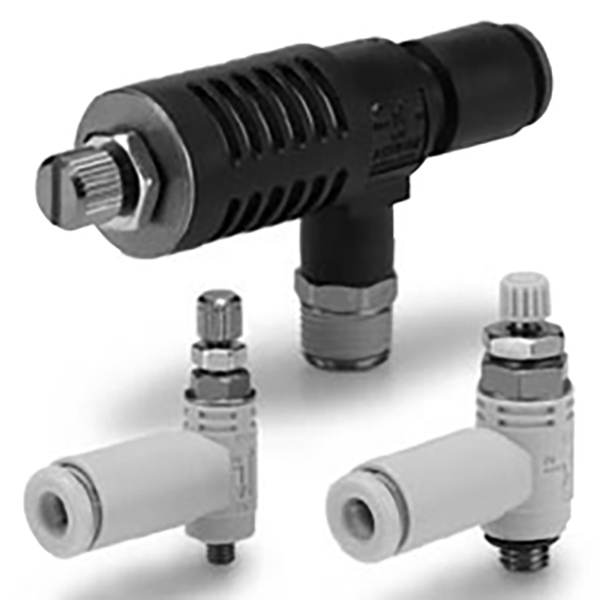

 4.1 نوع آرنج (ASV120F / ASV220F)

     • ساختار فرمان زانویی 90 درجه، ظاهری مشابه دریچه کنترل سرعت زانویی سری AS، جمع و جور و صرفه جویی در فضا.

     • طراحی رابط نامتقارن: یک طرف درگاه رشته M3/M5، طرف دیگر درگاه اتصال سریع با یک لمس.

     • ایده آل برای مینیاتوری و استوانه های کوچک و سناریوهای چیدمان تجهیزات فضای باریک.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • ساختار مستقیم سه درگاهی: ورودی هوای داخل رشته، خروجی هوای سریع جابجایی OUT، درگاه اگزوز بی صدا داخلی EXH.

     • منطقه جریان موثر بزرگتر و مقاومت جریان کمتر، حداکثر سرعت کار سیلندر.

     • ساختار ارجح برای سیلندرهای استاندارد، متوسط ​​و بزرگ با سرعت بالا.

5. جدول مشخصات استاندارد سری کامل

6. پارامترهای فنی اصلی و پیکربندی مواد

7. تفاوت انتخاب: ASV در مقابل شیر کنترل سرعت سری AS معمولی

8. راهنمای نصب و بهره برداری حرفه ای

     • نصب جهت دار: کاملاً مطابق علامت فلش روی بدنه شیر نصب کنید. را وصل کنیدپورت IN به شیر برقی وپورت OUT به سیلندر برای جلوگیری از نصب معکوس که باعث تنظیم سرعت غیرعادی می شود.

     • اتصال سریع لوله: لوله پنوماتیک را صاف برش دهید و آن را به طور کامل در اتصالات تک لمسی قرار دهید تا صدای "کلیک" شنیده شود و اتصال محکم و بدون هوا را تأیید کند.

     • عملیات قفل ضد لرزش: چرخ دستی را بچرخانید تا جریان اگزوز و سرعت سیلندر را تنظیم کنید.چرخ دستی را فشار دهید تا قفل شود و جلوگیری از رانش سرعت ناشی از لرزش تجهیزات؛چرخ دستی را بالا بکشید تا قفل باز شود برای تنظیم ثانویه

خلاصه یک جمله

     سری SOLH ASV یک شیر کنترل پنوماتیکی با سرعت بالا 4 در 1 است که اگزوز سریع، گاز خروجی اگزوز، کاهش صدای بی صدا و اتصالات تک لمسی را یکپارچه می کند. با سطح جریان دوگانه، ساختار ضد لرزش فشار قفل و مواد مقاوم در برابر آتش، کاملاً نیازهای عملکرد با سرعت بالا، فرکانس بالا و بی‌صدا سیلندرهای پنوماتیک را برآورده می‌کند و جایگزینی بهینه برای دریچه‌های کنترل سرعت سری AS معمولی است.
