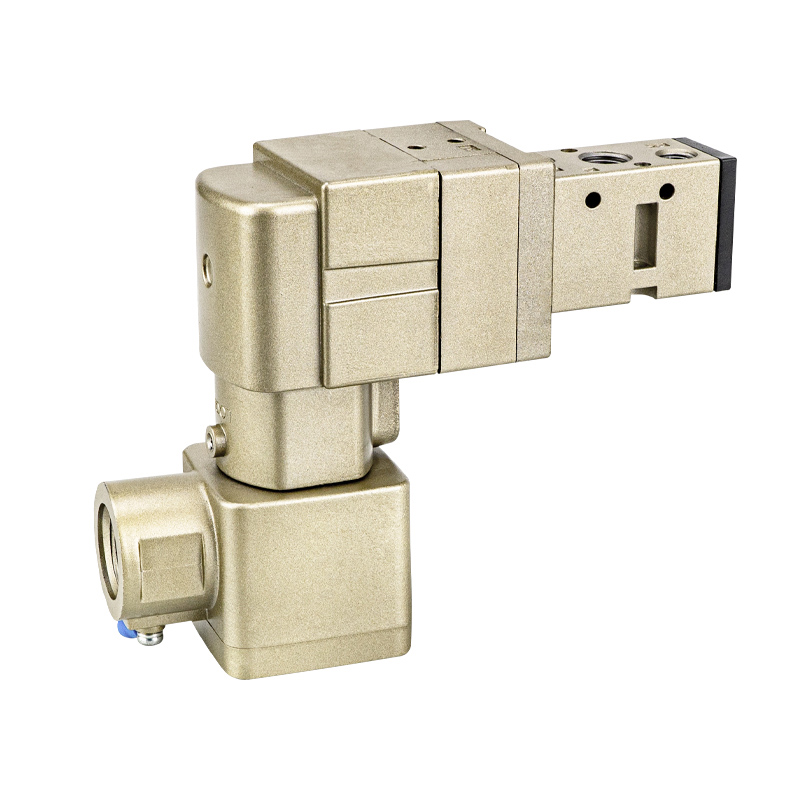

شیرهای برقی ضد انفجار 50-VFE / 50-VPE سری خلبانی

برند:SOLH توسط Richge Technology

 I. نمای کلی محصول

     سری SOLH 50 خط تولید شیر برقی ضد انفجار خلبانی است که به دو مدل اصلی تقسیم می شود:

     --50-VFE: شیر برقی 5/2 طرفه ضد شعله

     --50-VPE: شیر برقی 3/2 طرفه ضد شعله

     کل سری دارای گواهینامه ضد اشتعال Ex d Ⅱ BT4، گواهی اجباری ضد انفجار Ex-CCC چین و تاییدیه بین المللی ضد انفجار TIIS، با رتبه IPX6 ضد آب و ضد گرد و غبار است. برای محیط های گازهای قابل اشتعال و انفجاری منطقه 1 و منطقه 2، از جمله پوشش، باتری لیتیومی، مواد شیمیایی، جوهر، بسته بندی گرد و غبار و تجهیزات پشتیبانی از نفت و گاز مناسب است.

     همه سیم‌پیچ‌ها مصرف برق 3.5 واتی یکنواخت، طراحی بدون روغن کاری دارند و از دو شکل نصب پشتیبانی می‌کنند: نصب رزوه‌ای منفرد و جزیره سوپاپ منیفولد چند ایستگاهی.

تمایز اصلی بین دو مدل

     --50-VFE: برای درایو دو طرفه سیلندرهای دو طرفه

     --50-VPE: سازگار با فشار منفی خلاء و مدارهای سیلندر تک اثر

     محفظه و کویل های ضد انفجار کاملاً بین دو مدل قابل تعویض هستند، در حالی که مسیرهای هوای سوپاپ و پایه های منیفولد کاملاً غیر قابل تعویض هستند.

2. مشخصات استاندارد جهانی ضد انفجار (قابل استفاده برای هر دو مدل)

2.1: پارامترهای ایمنی انفجار

     علامت انفجار: Ex d Ⅱ BT4 Gb (حداکثر دمای سطح T4: 135 ℃). نسخه های اختیاری با دمای پایین T5 / T6

     - کلاس حفاظت: IPX6، مقاوم در برابر پاشش جت آب، پایدار در محیط های کارگاهی مرطوب و گرد و غبار

     --گواهینامه ها: چین اجباری CCC سابق، TIIS ژاپن، استاندارد بین المللی ضد انفجار IEC، انطباق با محیط زیست RoHS

     --مناطق خطرناک: منطقه 1 انفجار گاز، منطقه 2. سازگار با محیط های کاری اتیلن، پروپیلن، حلال رنگ و گرد و غبار قابل احتراق

     - گزینه های سیم کشی: کابل فلزی نوع T، جعبه سیم کشی سوکت ضد اشتعال نوع L برای جلوگیری از نشت جرقه الکتریکی

     ولتاژ سیم پیچ: DC24V / DC12V، AC220V / AC110V. قدرت سیم پیچ 3.5 وات ثابت، تولید حرارت کم برای ایمنی در برابر انفجار

2.2 پارامترهای مکانیکی عمومی

     - محیط کار: هوای فشرده خشک تمیز، گاز بی اثر. عملیات خلاء فقط برای 50-VPE موجود است

     --روغنکاری: بدون روغن کاری، مطابق با واحد ترکیبی هوای بدون روغن AFC. واحدهای سه گانه مه روغن AC/BC برای مدارهای خلاء ممنوع هستند

     --Manual Override: Push-type manual pin, lockable / non-lockable optional for circuit testing under power-off status

     --نصب: شیر را می توان در هر زاویه ای بدون محدودیت گرانش نصب کرد

     - حداکثر فرکانس سوئیچینگ: چرخه 1 هرتز. زمان پاسخگویی ≤45ms (تست شده تحت منبع هوای استاندارد 0.5MPa)

     --دمای عملیات: نسخه T4: -10℃ ~ +50℃. نسخه دمای پایین T6: -10℃ ~ +40℃ (بدون یخ داخلی مجاز است)

3. شیر برقی 5 پورت ضد انفجار سری 50-VFE (50-VFE3000 / 5000)

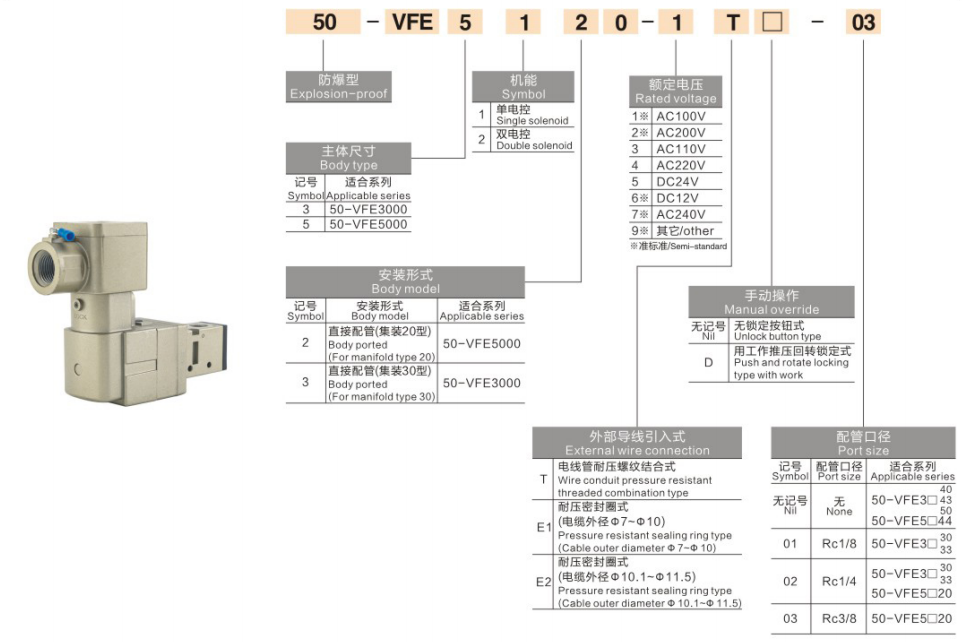

3.1 تعریف کد مدل (مثال: 50-VFE51201T)

     --50: کد سری نسوز

     --VFE: دریچه قرقره پایلوت آب بندی الاستیک 5/2 طرفه

     --5: 5000 مشخصات جریان بالا

     --1: برگشت فنر تک شیر برقی

     --2: نصب مستقیم رزوه ای

     --0: پیکربندی استاندارد

     --1: رشته پورت G1/4

     --T: کابل فلزی ضد شعله

مشخصات فرعی مدل

     --50-VFE3000:جریان کم فشرده، سطح مقطع موثر 18 میلی‌متر مربع، Cv=1.0، پورت G1/8

     --50-VFE5000:جریان استاندارد جریان اصلی، سطح مقطع موثر 45 میلی متر مربع، Cv=2.5، پورت جریان اصلی G1/4

3.2 ساختار و منطق مدار هوا (5/2 راه)

    --تعریف بندر:ورودی منبع P، خروجی A، خروجی B، R1/R2 دو درگاه اگزوز مستقل. سوپاپ اصلی + سوپاپ پایلوت اگزوز متمرکز، بدون نیاز به لوله‌کشی مجزای اگزوز خلبان برای ساده‌سازی طرح سیم‌کشی

     --ساختار قرقره:مهر و موم الاستیک قرقره خلبان; حداقل 0.15 مگا پاسکال دیفرانسیل فشار لازم برای حرکت قرقره، نمی تواند تحت فشار منفی خلاء جابجا شود

حالت های عملکردی

    --بخوانشیر برقی (پسوند 1):پر انرژی → P→ A، B→ R2؛ تنظیم مجدد فنر خاموش → P→ B، A→ R1، تنظیم مجدد سیلندر یک طرفه

    --شیر برقی دوبل (پسوند 2):عملکرد حافظه قفل، موقعیت سوپاپ را پس از قطع برق حفظ می کند، ایده آل برای ایستگاه های گیره نگهدارنده فشار طولانی مدت

3.3 تطبیق لوازم جانبی نصب

     --نصب رزوه ای:اتصال رزوه ای مستقیم G1/8، G1/4، سازگار با اتصالات فشاری KQ2 و لوله پنوماتیک PU/PA

     --جزیره شیر منیفولد:پایه منیفولد 5 پورت اختصاصی 50-VV5FE3 (برای سری 3000) / 50-VV5FE5 (برای سری 5000)، تا 10 ایستگاه تامین هوای متمرکز را پشتیبانی می کند. کانال های هوا منیفولد فقط برای شیرهای VFE مناسب هستند، مونتاژ مخلوط با شیرهای 3 پورت VPE ممنوع است.

3.4 کاربردهای معمولی (فقط برای مدارهای سیلندر دو اثره)

     - سیلندرهای گیره دار دوگانه انتقال، درپوش، مهر زنی در خطوط تولید ضد انفجار

     - کنترل سوئیچینگ دریچه توپی پنوماتیک NAMUR / محرک شیر پروانه ای برای خطوط لوله شیمیایی

     -- اتوماسیون جزیره سوپاپ متمرکز برای پوشش و کارگاه های گرد و غبار باتری لیتیومی

     - همه سیستم های پنوماتیک ضد انفجار که به حرکت استوانه ای دو طرفه نیاز دارند

3.5 توجه محدودیت

     مدارهای خلاء اکیدا ممنوع است. بدون اختلاف فشار کافی تحت فشار منفی، قرقره نمی تواند جابجا شود و منجر به از دست رفتن فنجان مکش و اختلال در عملکرد سیلندر می شود. فقط با منبع هوای مثبت استاندارد 0.2~0.9MPa سازگار است.

4. شیر برقی 50-VPE سری 3 پورت ضد انفجار (50-VPE500 / 700)

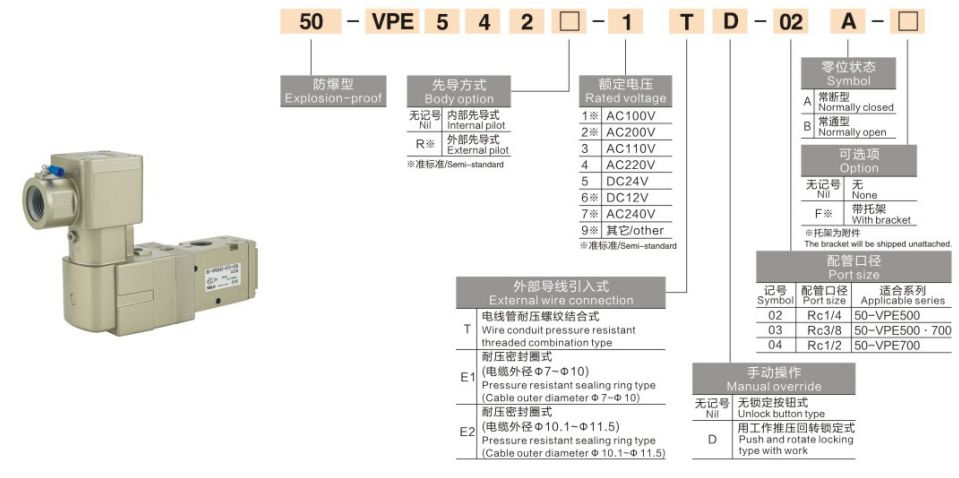

4.1 تعریف کد مدل (مثال: 50-VPE54201T)

     --50: کد سری نسوز

     --VPE: 3/2 طرفه الاستیک مهر و موم خلبان دریچه پاپت

     --542: مشخصات VP500، رزوه ای به طور معمول بسته NC

     --0: پیکربندی استاندارد

     --1: رشته پورت G1/4

     --T: کابل فلزی ضد شعله

مشخصات فرعی مدل

     --50-VPE500: جریان استاندارد، سطح مقطع موثر 41.4 میلی متر مربع، Cv=2.3، برای جابجایی خلاء معمولی

     --50-VPE700: جریان بالا، سطح مقطع موثر 72 میلی‌متر مربع، Cv=4.0، برای حمل و نقل وکیوم کارتن با ورق بزرگ و چند سوراخ

4.2 ساختار و منطق مدار هوا (3/2 به طور معمول بسته NC، بدون تبدیل)

     - تعریف پورت: ورودی منبع P، خروجی A، تک اگزوز R. پورت اگزوز خلبان مستقل PE. در مناطق ضد انفجار با گرد و غبار بالا، لوله کشی خارجی می تواند گاز خروجی را به مناطق امن هدایت کند

     - ساختار قرقره: نوع پاپت مهر و موم سخت پایلوت، راه اندازی فشار دیفرانسیل صفر، عملکرد پایدار تحت خلاء کامل تا 101.2 کیلو پاسکال، شیر ضد شعله اختصاصی برای مدارهای خلاء

منطق کاری NC (بدون عملکرد قابل تعویض)

     --Energized: P برای تامین هوا به A متصل است، R بسته است. ژنراتور خلاء فشار منفی تولید می کند، سیلندر تک اثر گسترش می یابد

     -خاموش: P قطع می شود، A به طور خودکار به R برای کاهش فشار متصل می شود. مکنده مکنده خلاء فوری، فنر سیلندر تک اثر به طور خودکار جمع می شود. هنگامی که تجهیزات ضد انفجار برای بهبود ایمنی عملیاتی خاموش می شوند، قطعات کار آزاد می شوند

4.3 تطبیق لوازم جانبی نصب

     - نصب مستقیم رزوه ای: پورت های رزوه M5، G1/8، G1/4، نصب مستقیم در بالادست ژنراتورهای خلاء

     --جزیره منیفولد خلاء اختصاصی: پایه انحصاری 3 پورت 50-VV3PE با کانال های هوای مستقل، نمی توان با دریچه های VFE 5 پورت مونتاژ کرد.

4.4 مزایای هسته (فقط شیر ضد شعله سازگار برای مدارهای ضد انفجار خلاء)

     راه اندازی فشار دیفرانسیل صفر، سازگار با فشار منفی خلاء و شرایط کاری فشار مثبت استاندارد

     -- کاهش فشار خودکار در از دست دادن قدرت. هنگامی که تجهیزات ضد انفجار متوقف می شوند، قطعه کار آزاد می شود تا از آسیب گیره یا خطر سقوط جلوگیری شود

     - مهر و موم پاپت با نشتی بسیار کم، بدون تضعیف مکش در طول جذب خلاء طولانی مدت

4.5 برنامه های کاربردی معمولی

     - جاروبرقی ضد انفجار: ژنراتور خلاء ZU/ZB + فنجان مکش بافر ZPT برای باتری لیتیومی، پوشش و وانت مواد ضد انفجار مواد غذایی

     - سیلندرهای برگشت فنری تک اثر برای بلند کردن، گیره کردن و بیرون راندن ابزار ساده

     انتقال جذب فشار منفی فیلم، کارتن و ورق های شیشه ای در کارگاه های قابل اشتعال و مواد منفجره

     مدارهای قطع و نگهداری هوای انشعابی برای تجهیزات ضد انفجار

5. جدول مقایسه: 50-VFE در مقابل 50-VPE

6. مطابقت کامل مدار پنوماتیک ضد انفجار استاندارد

     --مدار1: جاروبرقی ضد انفجار (50-VPE54201T):  ترکیب هوای ضد انفجار بدون روغن AFC2000 → 50-VPE54201T → لوله PU6 → ژنراتور خلاء مستقیم ZU + مکنده بافر ZPT

    --مدار 2: انتقال دو سیلندر ضد انفجار (50-VFE51201T):  واحد سه گانه هوا ضد انفجار AC2000 → جزیره سوپاپ 5 پورت 50-VFE51201T → لوله PU8 → سیلندر ضد انفجار دو اثره SC/SDA

    --مدار 3: جک گیره تک اثر ضد انفجار:  تنظیم کننده فشار ضد انفجار AR → 50-VPE500 → میکرو تیوب PU4 → سیلندر مینی تک اثر MAL

7. مشخصات عملیات ایمنی انتخاب و ضد انفجار

    --مدارهای خلاء باید فقط 50-VPE داشته باشند:  ساختار قرقره 50-VFE بدون اختلاف فشار نمی تواند جابجا شود. استفاده از آن برای مدارهای خلاء منجر به خرابی کامل و خطرات ایمنی سقوط قطعه کار می شود. واحدهای سه گانه AC/BC با ژنراتورهای مه روغن برای سیستم های خلاء اکیداً ممنوع هستند، زیرا آلودگی روغن باعث مسدود شدن پاپت VPE و نشتی می شود.

    --سیلندرهای دو کاره باید از شیر 5 پورت 50-VFE استفاده کنند:  VPE 3 پورت تنها یک خروجی هوا را فراهم می کند و نمی تواند حرکت دو طرفه سیلندر را گسترش دهد و جمع کند. نمی تواند شیرهای 5 پورت را جایگزین کند.

     --مونتاژ مختلط پایه های منیفولد ممنوع است:  پایه VFE 5 پورت و پایه VPE 3 پورت دارای دهانه کانال هوا مستقل هستند. نصب متقاطع باعث نشت هوای مدار کامل و اختلال در عملکرد تجهیزات می شود.

    --مامانقوانین سیم کشی ضد انفجار:  گلدهای کابل فلزی نسوز کارخانه اصلی T نوع باید با کابل های محکم مهر و موم شده استفاده شود. بدون تماس فلزی در معرض در داخل جعبه های سیم کشی. تعویض غیرمجاز با پریزهای پلاستیکی معمولی ممنوع است. اگر درگاه خروجی PE خلبان نیاز به تخلیه خارجی داشته باشد، لوله کشی باید گاز خروجی را به مناطق امن ضد انفجار تعیین شده هدایت کند تا از تجمع گاز قابل اشتعال جلوگیری شود.

    --نیاز فیلتراسیون قسمت جلویی تامین هوا:  فیلتر هوا AF/AFC (با دقت 5μm) باید در بالادست دریچه های ضد انفجار نصب شود. گرد و غبار و بخار آب وارد شده به بدنه سوپاپ باعث گیر کردن قرقره می شود که ممکن است در شرایط کاری ضد انفجار باعث احتراق و خطر انفجار شود.

     --مقررات نگهداری و تعمیرات اساسی:  سوپاپ گلوب دستی HSV بالادست را ببندید و فشار باقیمانده خط لوله را قبل از جداسازی برای تعمیر و نگهداری ببندید. جداسازی محفظه ضد انفجار در حالت جریان یا تحت فشار ممنوع است. سطوح جفت شده ضد شعله آسیب دیده تمامی گواهی های ضد انفجار را باطل می کند.

8. زمینه های کاربردی صنعتی

     خطوط مونتاژ و پوشش ضد انفجار باتری لیتیومی، اتوماسیون پاشش رنگ، کنترل اتوماتیک دریچه خط لوله شیمیایی، کارگاه‌های گرد و غبار چاپ جوهر، خطوط تولید بسته‌بندی ضد انفجار مواد غذایی، محرک‌های پنوماتیک پشتیبانی کننده نفت و گاز، تجهیزات ضد انفجار پاک دارویی، دستکاری‌کننده مواد ضد انفجار برای گرد و غبار.

خلاصه یک جمله

     شیرهای برقی پیلوت ضد شعله سری SOLH 50 به دو نوع قرقره 5 پورت 50-VFE برای سیلندرهای دو کاره و 50-VPE نوع 3 پورت پاپت برای سیلندرهای خلاء و تک اثره تقسیم می شوند، دارای گواهی Ex d II BT4 / CCC / TIIS با استاندارد سوئیچینگ IPX6 با استاندارد سوئیچینگ IPX6. خطوط تولید صنعتی مواد منفجره قابل اشتعال 1 و منطقه 2.
