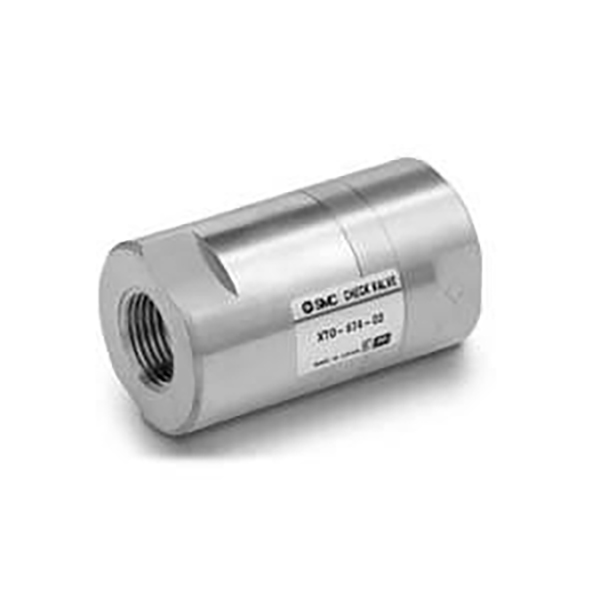

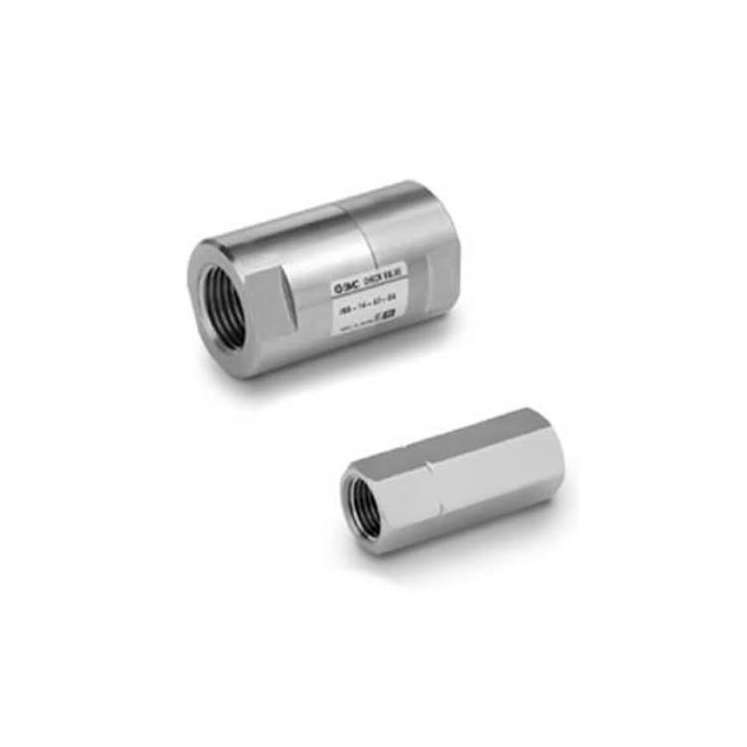

شیر چک فشار کم ترک خوردگی سری XTO674 / INA14

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری SOLH XTO674 و INA14 پلتفرم محصول یکسانی را به اشتراک می گذارند که دارای فشار ترک بسیار کم و سازگاری دوگانه با هوای فشرده و آب است. این شیرهای چک درون خطی رزوه‌ای به طور گسترده برای جلوگیری از جریان معکوس در مدارهای خلاء و سیستم‌های پنوماتیک عمومی استفاده می‌شوند، همچنین برای خطوط لوله مایع و آب کم فشار مناسب هستند. XTO674 بر شرایط کاری در دمای پایین تمرکز دارد، در حالی که INA14 سناریوهای صنعتی استاندارد و مقاوم در برابر خوردگی را پوشش می دهد.

 قانون طبقه بندی کد مدل و نامگذاری

     - XTO674: بدنه برنجی، نسخه مقاوم در برابر دمای پایین (حداقل دمای عملیاتی -30 درجه سانتیگراد)

     - INA14: سری استاندارد، بدنه برنجی اختیاری / فولاد ضد زنگ SUS304، محدوده دمای معمولی (حداقل -5 درجه سانتیگراد)

     - تعریف پسوند اندازه پورت: 01 = Rc1/8، 02 = Rc1/4، 03 = Rc3/8، 04 = Rc1/2"

 مشخصات فنی جهانی مشترک

     - فشار ترک: 0.01 مگاپاسکال (0.1 بار)، آستانه بسیار کم ایده آل برای مدارهای خلاء و فشار کم

     -- حداکثر فشار اثبات: 1.0 مگاپاسکال

     - رسانه های قابل اجرا: هوای فشرده، آب، گاز خنثی و مایع خنثی

  1. محدوده دمای عملیاتی

     -- XTO674: -30 ~ 80 ℃ (مقاوم برودتی)

     -- INA14: -5 ℃ ~ +80 ℃

  2. مواد مهر و موم اختیاری

     -- NBR (استاندارد): برای هوا و آب تمیز، دمای قابل اجرا -5 ~ 60 ℃

     - FKM: مقاوم در برابر روغن و مقاوم در برابر دمای بالا، تا 80 ℃

     -- CR: مقاوم در برابر آب و هوا و مقاوم در برابر سایش، اختیاری برای سری XTO674

  3. گزینه های مواد بدنه شیر

     -- XTO674: فقط بدنه برنجی جامد

     -- INA14: فولاد ضد زنگ برنج / SUS304 (همه قطعات کلیدی خیس شده فولاد ضد زنگ)

جدول مقایسه پارامترهای مدل معمولی

مزایای محصول اصلی و دامنه کاربرد

 1. فشار ترک خوردگی فوق العاده کم 0.01MPa

     - باز شدن پایدار در شرایط خلاء -0.1 مگا پاسکال، به طور موثر از از دست دادن خلاء و جریان برگشتی فنجان مکش / ژنراتور خلاء جلوگیری می کند.

  2. آب بندی قابل اعتماد دو طرفه

     - جریان رو به جلو صاف، نشت معکوس صفر؛ از پمپ های خلاء، شیرهای برقی و سیلندرها در برابر آسیب ناشی از افزایش فشار معکوس محافظت می کند.

  3. مینی ساختار رزوه ای درون خطی

     - مستقیماً داخل لوله بدون براکت های نصب اضافی نصب می شود، کاملاً متناسب با فضای چیدمان تجهیزات فشرده و باریک.

 4. طراحی جهانی هوا و آب متوسط ​​دوگانه

     - سازگار با مدارهای پنوماتیک خشک و خطوط لوله آب مایع کم فشار برای کاهش انواع موجودی قطعات یدکی.

 5. سازگاری کامل با سیستم خلاء

     - مناسب برای تجهیزات تست خلاء و حلقه های گردش خلاء فشار منفی ضربان دار.

راهنمای نصب و انتخاب مدل

  1. علامت جهت جریان: یک فلش "→" روی بدنه شیر چاپ می شود تا جهت جریان متوسط ​​را نشان دهد. نصب معکوس به طور کامل عبور سیال را مسدود می کند.

  2. مطابقت اندازه پورت: Rc1/8" ~ Rc1/2" را با توجه به قطر خط لوله انتخاب کنید. Rc1/4" (پسوند 02) رایج ترین مشخصات عمومی است.

  3. قوانین انتخاب رسانه و دما

     -- شرایط کار در دمای پایین / خلاء → سری XTO674 را انتخاب کنید

     --  هوای معمولی با دمای اتاق و آب تمیز → INA14 با مهر و موم NBR
     - محیط حاوی روغن یا سیال با دمای بالا → INA14 با مهر و موم لاستیک فلوئور FKM

  3. طرح پیشنهادی سیستم خلاء

     - شیر برگشتی را بین ژنراتور خلاء، فیلتر و مکنده نصب کنید تا جریان هوا را مسدود کند و درجه خلاء را در طول کار متناوب حفظ کند.

مزیت قابلیت تعویض SOLH

     XTO674 و INA14 ابعاد کلی، اندازه پورت thread و پارامترهای عملکرد اصلی یکسان دارند. این دو سری را می توان مستقیماً در محل بدون تغییر خط لوله جایگزین کرد و عملکرد هزینه بالاتری را در مقایسه با مدل های معادل وارداتی ارائه کرد.

خلاصه یک جمله

     شیر چک رزوه ای SOLH XTO674 / INA14 با فشار ترک خوردگی بسیار کم 0.01 مگا پاسکال از دو رسانه هوا و آب، بدنه برنجی/فولاد ضد زنگ اختیاری و مواد آب بندی متعدد پشتیبانی می کند و حفاظت ضد جریان برگشتی قابل اعتمادی را برای لوله های صنعتی خلاء، برودتی، پنوماتیک عمومی و سیالات فشار کم ارائه می دهد.
