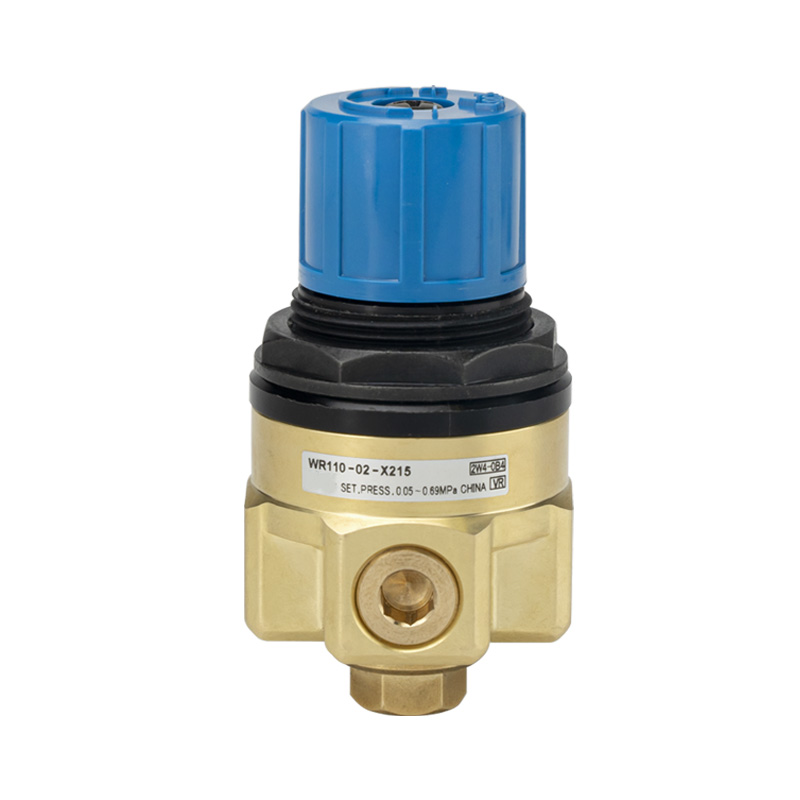

تنظیم کننده فشار آب فشرده سری WR110

برند:OLH توسط Richge Technology (睿其格科技)

موقعیت یابی محصول

     سری WR110 یک تنظیم کننده فشار فشرده با اثر مستقیم است که به طور انحصاری برای آب خنک کننده صنعتی و خطوط لوله آب فرآیند توسعه یافته است. این شیر که با محفظه برنجی ویژه ضد خوردگی ساخته شده است، تنظیم فشار آب ثابت و گزینه های نصب متنوع را برای مطابقت با سیستم های گردش آب مینیاتوری ارائه می دهد.

ساختار و اصل کار

     ساختار کامپوزیت پیستون-دیافراگم با عملکرد مستقیم با عملکرد تسکین داخلی

     - محیط قابل استفاده: آب لوله کشی و آب صنعتی عمومی. برای آب دیونیزه یا فوق خالص مناسب نیست

     - بدنه سوپاپ از مواد برنجی ویژه با عملکرد ضد زنگ و ضد پوسته پوسته شدن استفاده می کند

     - مجهز به دستگیره تنظیم آبی قفل شونده در بالا

     - درگاه جانبی Rc1/8 برای نصب گیج فشار رزرو شده است

     --دو راه حل نصب: نصب مستقیم رزوه ای یا براکت ثابت B21-1P اختیاری

ویژگی های اصلی اصلی

1. دو محدوده فشار قابل تنظیم اختیاری

     --WR110-X224 نسخه کم فشار: 0.08-0.39 مگاپاسکال

     --WR110-X215 نسخه فشار متوسط: 0.05-0.69 مگاپاسکال حداکثر فشار کاری به 0.8 مگاپاسکال می رسد و فشار ثابت 1.72 مگاپاسکال است.

2. ساخت و ساز برنجی ضد خوردگی درجه آب

     بدنه ویژه برنجی به طور موثر در برابر خوردگی آب و تجمع رسوب آهک مقاومت می کند. مطابق با مهر و موم های لاستیکی مقاوم در برابر آب، دمای عملیاتی -5 ℃ ~ +60 ℃ را پوشش می دهد.

3. طرح کلی کوچک و سبک وزن

     ابعاد کلی φ45×75 میلی متر با وزن خالص تنها 0.26 کیلوگرم، تجهیزات تعبیه شده کاملاً مناسب و خطوط لوله آب خنک کننده باریک.

4. تنظیم پایدار با حفاظت از فشار بیش از حد

     پاسخ سریع و نوسان فشار خروجی کوچک. کانال امداد داخلی به طور خودکار فشار اضافی را برای محافظت از خطوط لوله پایین دست آزاد می کند. دستگیره قابل قفل از تنظیم فشار ناخواسته ناشی از لرزش یا لمس تصادفی جلوگیری می کند.

5. پورت های رزوه ای انعطاف پذیر و نصب چند جهته

     پورت های استاندارد Rc1/8 و Rc1/4؛ نخ NPT برای مدل X215 اختیاری است. یک پورت گیج جانبی اختصاصی رزرو شده است و نصب عمودی برای عملکرد بهینه توصیه می شود.

جدول مشخصات فنی

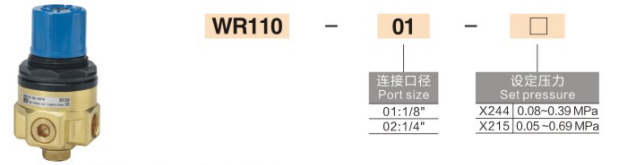

توضیح کد مدل

مثال: WR110-02-N-X215

     --WR110: سری محصولات پایه

     --01 / 02: اندازه پورت مربوطه

     --N: نسخه موضوع NPT. علامت خالی نشان دهنده نخ استاندارد Rc است

     --X215 / X224: کد برای محدوده های مختلف تنظیم فشار

سناریوهای کاربردی معمولی

     ماشین ابزار و خطوط گردش آب خنک کننده دوک نخ ریسی سیستم های خنک کننده برای تجهیزات برش و جوش لیزری تصفیه آب کوچک و تثبیت فشار ورودی غشایی RO خطوط لوله تامین آب برای ابزارهای آزمایش و دستگاه های تحلیلی مدارهای مرطوب کننده و پاشش در ماشین آلات چاپ و کاغذسازی خطوط لوله آب فرآیند غیر خالص برای تجهیزات پزشکی و نیمه هادی

خلاصه یک جمله

     تنظیم کننده فشار مخصوص آب WR110 دارای بدنه برنجی ضد مقیاس، درجه فشار 0.8 مگا پاسکال، محدوده فشار قابل تنظیم دوگانه، اندازه جمع و جور، تسکین داخلی و دستگیره قابل قفل است که آن را به جزء کنترل فشار ترجیحی برای سیستم های گردش آب صنعتی کوچک تبدیل می کند.
