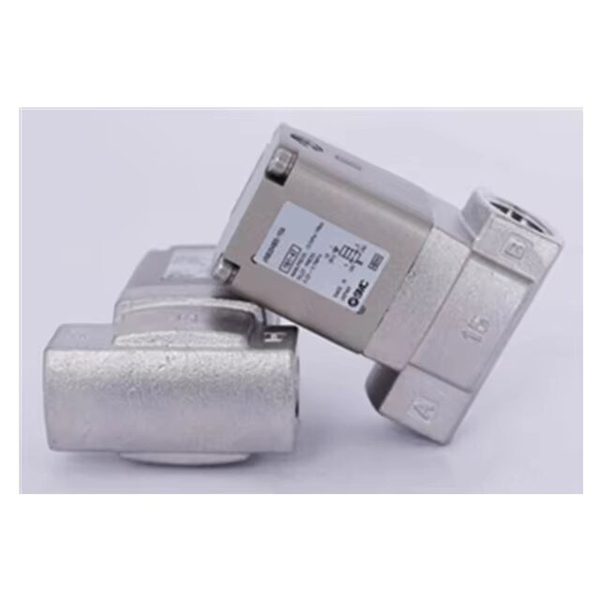

شیر کنترل سیال دو طرفه با استفاده از خلبان هوایی سری VNB201

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VNB201 یک شیر کنترل سیال دو طرفه با خلبان هوای خارجی است که توسط SOLH تحت فناوری Richge توسعه یافته است. این برای کنترل خاموش و روشن چند رسانه صنعتی از جمله هوا، آب، روغن، خلاء و گاز بی اثر طراحی شده است. نقاط قوت اصلی آن شامل راه اندازی قابل اعتماد با فشار صفر دیفرانسیل، ظرفیت جریان بالا و عبور سیال دو طرفه است.

ویژگی های اصلی اصلی

     1. درایو خلبان هوای خارجی، راه اندازی فشار دیفرانسیل صفر

     - به طور کامل توسط فشار هوای خلبان خارجی در محدوده 0.25-0.7 مگاپاسکال، مستقل از فشار متوسط ​​مدار اصلی هدایت می شود.

     -- باز و بسته شدن پایدار در شرایط سخت مانند خلاء، اختلاف فشار صفر و فشار کم، رفع عیب رایج شیرهای معمولی که در فشار کم باز نمی شوند.

    2. ساختار پوپت متعادل، جریان بالا و جریان دو جهته

     - طراحی پاپت متعادل مقاومت جریان کم، ضریب Cv بالا و حداقل افت فشار را ارائه می دهد.

     - از جریان دو طرفه سیال پشتیبانی می کند و انعطاف پذیری بیشتری را برای طرح خط لوله و نصب میدان به ارمغان می آورد.

   3. ترکیب مواد چندگانه برای سازگاری رسانه گسترده

     - گزینه های بدنه سوپاپ: آلیاژ برنج استاندارد (A)، فولاد ضد زنگ مقاوم در برابر خوردگی (S)، آلیاژ آلومینیوم سبک وزن (L).

     - گزینه های مواد مهر و موم: استاندارد NBR برای آب و هوا. لاستیک فلوئورو FKM برای مقاومت در برابر روغن و مقاومت در برابر دمای بالا. لاستیک اتیلن پروپیلن EPR برای آب گرم و محیط اسید ضعیف.

     - رسانه های سازگار: هوای فشرده، آب، روغن هیدرولیک، خلاء، گاز بی اثر (N2/CO2)، اسید ضعیف و مایعات قلیایی ضعیف.

    4. ساختار قوی برای شرایط کاری سخت

     - بدنه سوپاپ فلزی جامد با عملکرد عالی ضد رسوب، مناسب برای عملکرد مداوم طولانی مدت و چرخه های سوئیچینگ مکرر.

     - بدون اجزای الکتریکی داخلی، از بین بردن خطرات جرقه الکتریکی. قابل اجرا در مناطق خطرناک با الزامات ضد انفجار.

    5. نصب انعطاف پذیر

      بدنه جمع و جور مستقل با پورت های رزوه استاندارد Rc (PT) که امکان نصب در هر زاویه و بدون محدودیت جهت را فراهم می کند.

مشخصات فنی کامل

     - پیکربندی سوپاپ: 2/2 راه، خلبان هوای خارجی فعال می شود

     - عملکرد استاندارد: به طور معمول بسته (NC)؛ به طور معمول باز (NO) اختیاری است

     -- اندازه‌های پورت: 10 آمپر (3/8 اینچ)، 15 آمپر (1/2 اینچ)، 20 آمپر (3/4 اینچ)، 25 آمپر (1 اینچ)

     -- قطر روزنه: 15 میلی متر / 20 میلی متر

     -- محدوده فشار عملیاتی مدار اصلی: 0 ~ 1.0 مگاپاسکال (خلاء تا فشار مثبت) منبع هوای پایلوت: 0.25 ~ 0.7 مگاپاسکال (هوای فشرده خشک تمیز)

     - فشار اثبات: 1.5 مگاپاسکال

     -- محدوده دما دمای متوسط: -5℃ ~ +60℃ دمای محیط: -5℃ ~ +60℃

     -- کلاس حفاظت: مدل استاندارد داخلی (بدون رتبه IP، برای محیط های داخلی تمیز) توضیح کد مدل · VNB201A-15A: بدنه برنجی + مهر و موم NBR + پورت 1/2 اینچی، شیر خلبان هوا NC

     -- VNB201AS-20A: بدنه مقاوم در برابر خوردگی فولاد ضد زنگ + مهر و موم NBR + پورت 3/4 اینچی

     -- VNB201AF-25A: بدنه برنجی + مهر و موم لاستیک فلوئورو FKM + پورت 1 اینچی (مقاوم در برابر روغن و دمای بالا)

سناریوهای کاربردی معمولی

     - سیستم های سیال صنعتی عمومی: کنترل خاموش برای آب خنک کننده، روغن روان کننده، مایع تمیز کننده و خطوط لوله اصلی هوای فشرده

     - مدارهای خلاء و فشار کم: جذب خلاء، انتقال فشار منفی و کنترل سیال میکرو فشار (قابلیت راه اندازی فشار دیفرانسیل صفر)

     -- خطوط لوله چند رسانه ای مختلط: تجهیزات واحدی که نیاز به کنترل آب، هوا، روغن و چند رسانه دارد

     - صنایع شیمیایی، غذایی و دارویی: بدنه فولادی ضد زنگ با مهر و موم EPR برای مدارهای مایع تمیز، خورنده خفیف و با درجه بهداشتی

     - محیط های خطرناک انفجار: کنترل مایعات و حلال های قابل اشتعال با خطر جرقه الکتریکی صفر

خلاصه یک جمله

     شیر پایلوت هوا SOLH VNB201 از درایو خلبان خارجی با راه اندازی فشار دیفرانسیل صفر، جریان دو طرفه بالا و بدنه و مواد آب بندی قابل تعویض استفاده می کند. این یک دریچه خاموش کننده سیال همه منظوره است که برای کاربردهای صنعتی بهینه شده است که به قابلیت اطمینان بالا از جمله فشار کم، خلاء، جریان زیاد، چند رسانه ای و شرایط کاری ضد انفجار نیاز دارند.
