سیلندر دو شفت سری TR | سیلندر دو میله ای با استحکام بالا استاندارد JIS

نام تجاری: SOLH توسط Richge Technology

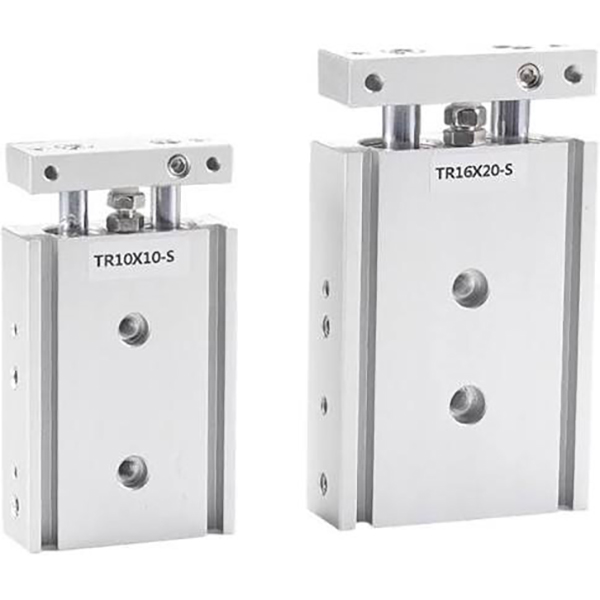

نمای کلی محصول و ساختار اصلی

     سری SOLH TR یک سیلندر دو شفت استاندارد JIS است که از ساختار هدایت کننده دو میله ای تک پیستونی و بلبرینگ (سیلندر دوقلو غیر دو پیستونی) استفاده می کند. با استحکام فوق العاده بالا، عملکرد عالی در برابر پیچش و مقاومت بار جانبی قوی، از نصب انعطاف پذیر 3 طرفه و تنظیم دقیق ضربه پشتیبانی می کند. این سیلندر که برای الزامات هدایت با دقت بالا طراحی شده است، به طور گسترده در فرآیندهای خودکار مانند موقعیت یابی دقیق، پرس قطعه کار، انتقال مواد و مسدود کردن قطعه کار استفاده می شود و به عنوان یک راه حل قابل اعتماد هدایت بار سنگین برای ایستگاه های اتوماسیون استاندارد عمل می کند.

1. مزایای ساختاری اصلی

• ساختار میله دوبل سنکرون با استحکام بالا: مجهز به یک پیستون تک پیستون و دو میله پیستون صلب موازی که با بوش های یاتاقان لغزنده کشیده مطابقت دارد. طراحی رانندگی سنکرون دو میله ای عملکرد انحراف صفر را با دقت ضد چرخش ± 0.1 ± 0.2 درجه به دست می آورد که به طور موثری نوسان میله را حذف می کند و حرکت خطی پایدار را تضمین می کند.

• بافر قابل تنظیم و تنظیم دقیق ضربه: پد ضد برخورد لاستیکی قابل تنظیم جلو، از تنظیم دقیق ضربه و بافر نرم پشتیبانی می کند، با بافر ثابت عقب برای کاهش ضربه، لرزش و سر و صدا، سازگاری با شرایط کاری متقابل مکرر همکاری می کند.

• نصب و طراحی لوله کشی انعطاف پذیر: سوراخ های نصب شده روی سطوح پایین، بالا و جانبی نصب انعطاف پذیر 3 جهته را متوجه می شوند. طرح لوله دو طرفه اختیاری آرایش مدار هوا را برای ساختارهای تجهیزات متنوع بهینه می کند. شیارهای سوئیچ جانبی استاندارد اجازه نصب مستقیم کلید مغناطیسی بدون براکت اضافی را می دهد.

• پیکربندی استاندارد مغناطیسی: حلقه مغناطیسی داخلی (پسوند S) برای تشخیص موقعیت ضربه موجود است. نسخه غیر مغناطیسی برای سناریوهای حساس به تداخل ویژه اختیاری است تا نیازهای عملکردی مختلف را برآورده کند.

2. تفاوت کلید در مقابل سری CXS / CXSJ

• سری TRساختار دو میله ای تک پیستونی با خروجی رانش تک سیلندر استاندارد، استحکام کلی بالاتر و عملکرد ضد انحراف در بار سنگین برتر، ایده آل برای سناریوهای هدایت با سفتی بالا و سناریوهای بار سنگین طولانی مدت.

• سری CXS / CXSJ: ساختار میله دو پیستونی با خروجی رانش دوگانه، دارای اصطکاک کمتر و عملکرد نرم‌تر با سرعت بالا، مناسب‌تر برای شرایط کاری با سرعت بالا و محل کار با رانش بالا.

طبقه‌بندی زیرسری اصلی (نوع میله و سبک نصب)

سری TR سه مدل فرعی اصلی را پوشش می‌دهد که به طور کامل سناریوهای نصب استاندارد جهانی، همزمان دوطرفه و فوق فشرده را پوشش می‌دهد تا با خواسته‌های چیدمان اتوماسیون متنوع مطابقت داشته باشد.

قوانین نامگذاری مدل را کامل کنید

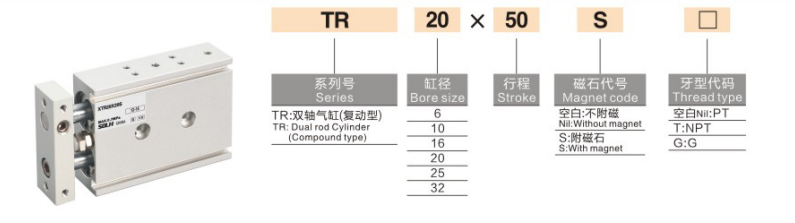

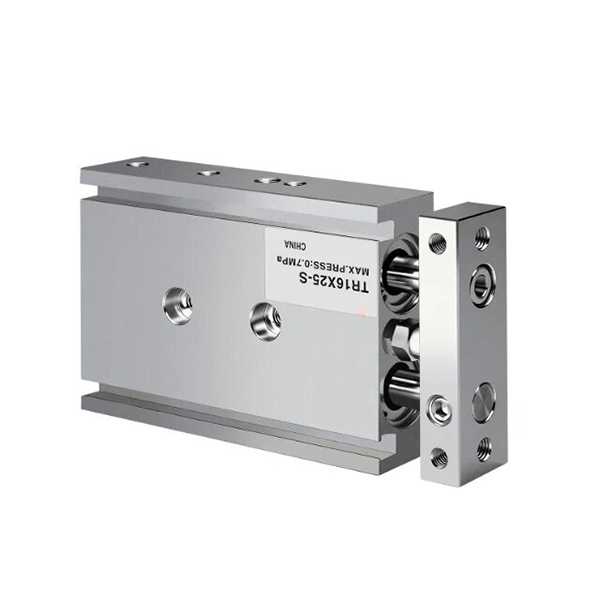

نمونه مدل: TR20×50S

1. تعریف کد نامگذاری

1. کد سری: TR (تک میله استاندارد) / TRW (میله دوبل) / TRJ (نوع فشرده)

2. اندازه سوراخ: 6 / 10 / 16 / 20 / 25 / 32 میلی متر (محدوده سوراخ استاندارد JIS کامل)

3. سکته مغزی استاندارد: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 میلی‌متر (حداکثر ضربه: 200 میلی‌متر)

4. پیکربندی حلقه مغناطیسی: S = حلقه مغناطیسی داخلی (قابل نصب سوئیچ مغناطیسی، استاندارد پیش فرض). بدون S = نوع غیر مغناطیسی (خاص سفارشی، به ندرت استفاده می شود)

5. نوع موضوع پورت: موضوع پیش فرض PT (Rc); رشته G اختیاری (پسوند G) / رشته NPT (پسوند T)

6. سوئیچ مغناطیسی: اختیاری D-M9B، D-A93، CS1-J، CS1-G و سایر مدل های جهانی، به طور مستقیم بر روی شیارهای رزرو شده جانبی بدون براکت نصب می شوند.

پارامترهای فنی استاندارد عمومی

(شرایط تست استاندارد: دمای معمولی 20 درجه، هوای خشک)

• حالت عملیات: راندن تک پیستون دو کاره

• محدوده فشار کاری: 0.15~1.0MPa (ف6 سوراخ: 0.2~1.0MPa)

• فشار اثبات: 1.5 مگا پاسکال

• دمای محیط: -20℃~70℃ (محیط عملیاتی بدون یخ)

• سرعت عملیات: 30 تا 500 میلی متر بر ثانیه

• دقت ضد چرخش: ± 0.1 درجه (حفره ≥16 میلی متر، دقت بالا)؛ ±0.2 درجه (φ6/φ10 سوراخ کوچک)

• حالت بافر: پد ضد برخورد لاستیکی قابل تنظیم جلو + بافر لاستیکی ثابت عقب (بدون گزینه بافر هوا)

• اندازه پورت لوله کشی

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• نصب و لوله کشی: نصب 3 طرفه (پایین / بالا / جانبی)، طرح لوله دو طرفه اختیاری برای سازگاری با طرح انعطاف پذیر

داده‌های رانش و کشش نظری (@0.5MPa، واحد: N)

ساختار تک پیستون با خروجی رانش تک سیلندر استاندارد، پایدار و قابل اعتماد برای سناریوهای هدایت سنگین

راهنمای انتخاب سریع

1. تقاضای رانش و صلبیت: CXS/CXSJ را برای خروجی رانش دوگانه و کارهای انتخاب و جابجایی با سرعت بالا انتخاب کنید. سری TR را برای هدایت با استحکام بالا، مقاومت در برابر بار سنگین و عملکرد پایدار در زمان طولانی انتخاب کنید.

2. انطباق فضای نصب: CXSJ را برای فضای باریک بسیار فشرده، CXS را برای فضای فشرده معمولی و TR را برای فضای استاندارد و سناریوهای بار سنگین طولانی مدت ترجیح دهید.

3. انتخاب نوع میله: میله تک سر استاندارد TR را برای حرکت خطی تک جهتی اتخاذ کنید. میله دوطرفه TRW را برای نصب دو طرفه و عملکرد همزمان دو طرفه انتخاب کنید.

4. پیکربندی تشخیص موقعیت: در صورت نیاز به تشخیص موقعیت ضربه، پسوند S را با حلقه مغناطیسی داخلی (TRxx×xxS) انتخاب کنید.

خلاصه یک جمله

     سیلندر دو شفت استاندارد سری SOLH TR JIS استحکام بالا، عملکرد ضد چرخش دقیق و مقاومت بار جانبی قوی را با انواع میله‌های متنوع و نسخه‌های فشرده موجود ارائه می‌کند، که راه‌حل ترجیحی برای ایستگاه‌های موقعیت‌یابی و انتقال خودکار با دقت بالا، ضربه طولانی و بار سنگین است.
