سیلندر میله ای دوگانه سری TN

سیلندر دو شفت سری TN | سیلندر پنوماتیک دو میله ای کم هزینه

نام تجاری: SOLH توسط Richge Technology

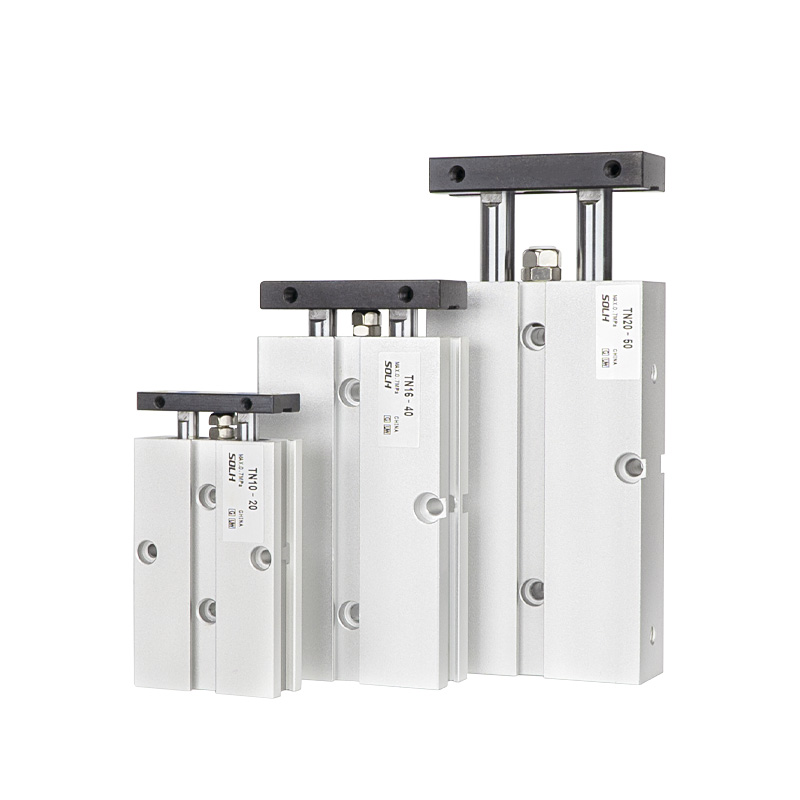

نمای کلی محصول و ساختار اصلی

     سری SOLH TN یک سیلندر دو شفت جمع و جور مقرون به صرفه است که دارای ساختار دو میله ای تک پیستونی و هدایت بلبرینگ است. برای نصب صرفه جویی در فضا و نصب همه کاره طراحی شده است، دارای حلقه های مغناطیسی داخلی استاندارد و بافر ضربه ای قابل تنظیم است. با دقت ضد چرخش ± 0.2 درجه و عملکرد ضد انحراف عالی، سیلندر TN به طور گسترده در سناریوهای اتوماسیون بار سبک از جمله موقعیت یابی دقیق، پرس قطعه کار، مسدود کردن مواد و انتقال خطی، ارائه جهانی بودن و مزایای هزینه برای ایستگاه های خودکار استاندارد استفاده می شود.

1. مزایای ساختاری اصلی

• عملکرد همزمان میله دوقلو پایدار: از پیکربندی میله کروم سخت موازی تک پیستونی و دوتایی با بوش کشویی کشیده استفاده می کند. ساختار سنکرون دو میله ای به طور موثر در برابر پیچش و نوسان مقاومت می کند و عملکرد ضد انحراف قابل اعتماد با تحمل چرخش ± 0.2 درجه برای وظایف هدایت بار سبک را به دست می آورد.

• بافر قابل تنظیم و تنظیم دقیق ضربه: مجهز به یک پد لاستیکی قابل تنظیم جلو برای تنظیم دقیق ضربه و بافر نرم. با بافر عقب ثابت برای کاهش ضربه و سر و صدا عملکرد، تضمین حرکت رفت و برگشتی پایدار، مطابقت دارد.

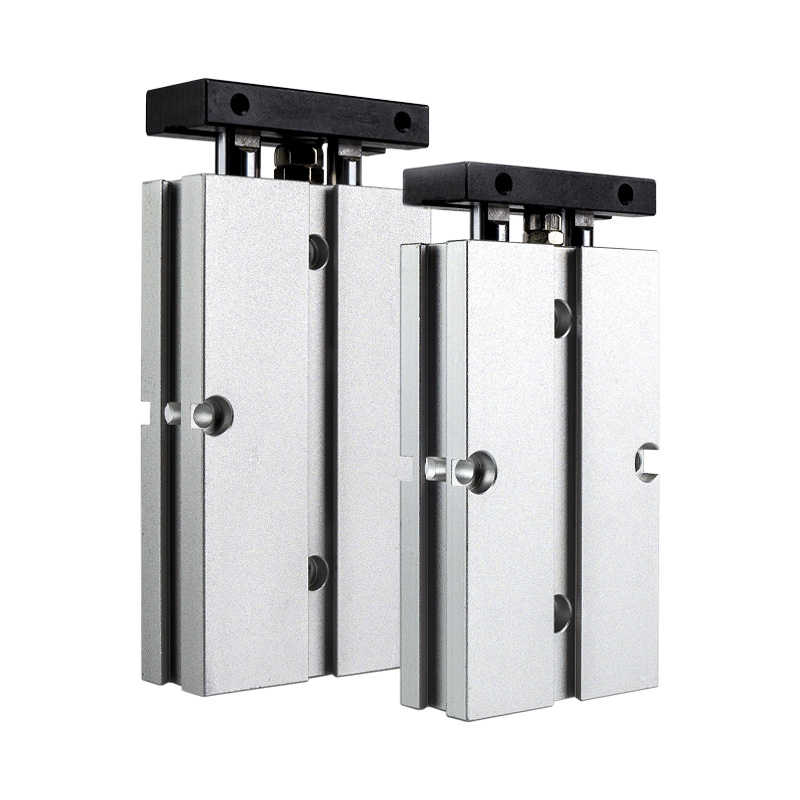

• نصب 3 طرفه صرفه جویی در فضا: طراحی بدنه تعبیه شده از نصب انعطاف پذیر از جهات پایین، بالا و جانبی پشتیبانی می کند. شیارهای جانبی رزرو شده امکان نصب مستقیم سوئیچ مغناطیسی بدون براکت های اضافی را می دهد و استفاده از فضای تجهیزات را به حداکثر می رساند.

• پیکربندی استاندارد مغناطیسی: حلقه مغناطیسی داخلی (پسوند S) به عنوان استاندارد برای همه مدل‌های سری TN بدون نسخه غیر مغناطیسی در دسترس است، که امکان تشخیص موقعیت ضربه را برای برنامه‌های خودکار جهانی فراهم می‌کند.

2. تمایز محصول اصلی (مرجع انتخاب کلید)

• TN در مقابل سری TR: TN استاندارد سازمانی را با اندازه جمع و جورتر، هزینه کمتر و بدون گزینه سوراخ دار φ6 اتخاذ می کند. TR از استاندارد صنعتی JIS با استحکام بالاتر، مقاومت در برابر بار سنگین و اندازه های کامل سوراخ از جمله φ6 پیروی می کند.

• TN در مقابل سری CXS / CXSJ: TN دارای ساختار تک پیستونی با خروجی تک رانش استاندارد، مقرون به صرفه تر و صرفه جویی در فضا است. CXS و CXSJ از طراحی دو پیستون با خروجی رانش دوگانه و عملکرد عالی با سرعت بالا، مناسب برای سناریوهای با بار سنگین و با دقت بالا استفاده می‌کنند.

طبقه بندی زیر سری هسته (نوع میله)

سری TN دو نوع میله اصلی را پوشش می‌دهد تا نیازهای عملیات تک‌انتهی و حرکت دوطرفه را برای ایستگاه‌های اتوماسیون بار سبک متنوع برآورده کند.

قوانین نامگذاری مدل را کامل کنید

نمونه مدل: TN20×50S

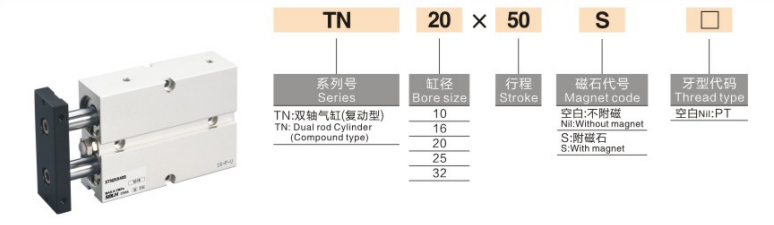

1. تعریف کد نامگذاری

1. کد سری: TN (میله تک سر) / TNW (میله دو طرفه)

2. اندازه سوراخ: 10 / 16 / 20 / 25 / 32 میلی‌متر (حفره φ6 موجود نیست، متفاوت از سری TR)

3. سکته مغزی استاندارد: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 میلی‌متر (حداکثر ضربه: 200 میلی‌متر)

4. پیکربندی حلقه مغناطیسی: S (حلقه مغناطیسی داخلی استاندارد، پیکربندی اجباری، بدون نسخه غیر مغناطیسی)

5. نوع موضوع: موضوع پیش فرض PT (Rc); رشته G اختیاری (پسوند G) / رشته NPT (پسوند T)

6. سوئیچ مغناطیسی: اختیاری CS1-J، CS1-G، D-M9B و مدل های دیگر، به طور مستقیم بر روی شیارهای رزرو جانبی نصب شده است

پارامترهای فنی استاندارد عمومی

(شرایط تست استاندارد: دمای معمولی 20 درجه، هوای خشک)

• حالت عملیات: راندن تک پیستون دو کاره

• محدوده فشار کاری: 0.15 ~ 1.0MPa

• فشار اثبات: 1.5 مگا پاسکال

• دمای محیط: -20℃~70℃ (محیط بدون یخ)

• سرعت عملیات: 30 تا 500 میلی متر بر ثانیه

• دقت ضد چرخش: ± 0.2 درجه (دقت هدایت بار سبک پایدار)

• حالت بافر: پد ضد برخورد لاستیکی قابل تنظیم جلو + بافر لاستیکی ثابت عقب (بدون گزینه بافر هوا)

• اندازه پورت لوله کشی

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• روش نصب: نصب بدنه تعبیه شده + نصب سه طرفه (پایین / بالا / جانبی)، طراحی فوق العاده صرفه جویی در فضا

داده‌های رانش و کشش نظری (@0.5MPa، واحد: N)

ساختار تک پیستونی با خروجی تک رانش استاندارد، مقرون به صرفه برای سناریوهای معمولی بار سبک

راهنمای انتخاب سریع

1. انتخاب بودجه و فضا: سری TN را برای فضای بسیار فشرده و نیازهای بار سبک کم هزینه انتخاب کنید. سری TR را برای استاندارد JIS، عملیات با بار سنگین و الزامات سوراخ ف6 انتخاب کنید.

2. رانش و انتخاب عملکرد: سیلندرهای دو پیستونی CXS/CXSJ را برای خروجی رانش دوگانه و سناریوهای انتخاب و جابجایی با سرعت بالا اتخاذ کنید. سیلندرهای تک پیستونی TN/TR را انتخاب کنید اگر تک رانش استاندارد نیازهای کاری را برآورده کند.

3. انتخاب نوع میله: میله استاندارد TN یک طرفه را برای عملیات معمولی تک جهتی انتخاب کنید. میله دوطرفه TNW را برای نصب دو طرفه و حرکت همزمان دو طرفه انتخاب کنید.

4. یادداشت پیکربندی مغناطیسی: تمام سیلندرهای سری TN به عنوان استاندارد به حلقه مغناطیسی S مجهز هستند (پیکربندی اجباری)، بدون نیاز به انتخاب اضافی.

خلاصه یک جمله
