سیلندر استاندارد پروفیل رایگان تای میله سری SI | سیلندر پنوماتیک ISO 15552

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

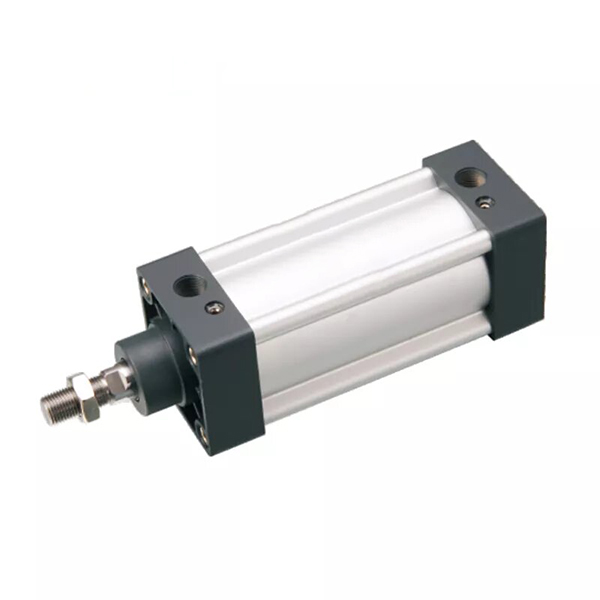

     سری SOLH SI یک سیلندر استاندارد دو عملکرد با دقت بالا است که کاملاً مطابق باISO 15552 (ISO 6431 / VDMA 24562 سابق) استانداردهای بین المللی، در مقایسه با سری Festo DNC. با استفاده از یک لوله استوانه‌ای پروفیل آلومینیومی ستاره‌شکل بدون میله‌های اتصال، فاقد میله‌های اتصال، شیارهای سوئیچ مغناطیسی داخلی، بافر هوای قابل تنظیم دو طرفه و سازگاری کامل با لوازم جانبی ISO است. با استحکام فوق العاده، عملکرد ضد پیچ ​​خوردگی، عمر طولانی و ظاهر تمیز، به عنوان سیلندر استاندارد ISO میان رده اصلی برای جایگزینی سیلندرهای سنتی میله SC، کاملا مناسب برای تجهیزات صادراتی و ماشین آلات خودکار استاندارد عمل می کند.

  1.1 سازگاری استاندارد

     کاملا مطابق با استانداردهای صنعتی ISO 15552 و VDMA 24562 است. تمام ابعاد نصب، رابط‌ها و لوازم جانبی کاملاً با سیلندرهای ISO اصلی جهانی مانند DNC، SE و DSBA قابل تعویض هستند و از جایگزینی بدون تغییر و مونتاژ دسته‌ای استاندارد پشتیبانی می‌کنند.

  1.2 ساختار پروفایل بهینه شده

     لوله سیلندر آلومینیومی مربع شکل یکپارچه با پروفیل آلومینیومی بدون میله های بازدار را می پذیرد. ساختار کلی استحکام بالا، قابلیت ضد پیچش عالی، ظاهری منظم و مقاوم در برابر خوردگی را ارائه می دهد. شیارهای سوئیچ مغناطیسی استاندارد رزرو شده در هر دو طرف امکان نصب مستقیم سنسورهای سری CMSE، DMSE و CS1 را بدون براکت اضافی فراهم می کند.

  1.3 حرکت متنوع و مشتقات عملکردی

     • استاندارد SI: حرکت رفت و برگشتی دو اثره تک میله ای، مدل استاندارد جهانی برای اکثر سناریوهای خودکار

     • میله دوبل SID: خروجی میله دو طرفه، تحقق عملکرد همزمان و افزایش پایداری ضد پیچش

     • سکته مغزی قابل تنظیم SIJ: ساختار دو میله ای با مهره های حد قابل تنظیم برای تنظیم دقیق ضربه

     • نوع SIL قابل قفل: مجهز به دستگاه قفل کننده موقعیت انتهایی یا دلخواه برای نگه داشتن فشار ایمنی و تثبیت موقعیت

     • نوع یکپارچه شیر SIF: شیر برقی سری 4M یکپارچه، طراحی یکپارچه سوپاپ-سیلندر برای صرفه جویی در فضای نصب

     • نوع ضد پیچ ​​خوردگی SIQ: ساختار میله پیستون مربعی برای دقت موقعیت یابی ضد پیچش فوق العاده بالا

  1.4 سیستم بافر با کارایی بالا

     استاندارد مجهز بهبافر هوا قابل تنظیم دو طرفه + بالشتک الاستیک PPV. حرکت بافر متناسب با سوراخ سیلندر افزایش می‌یابد، به طور موثر ضربه و نویز را در حین کار با سرعت بالا و بار سنگین کاهش می‌دهد و حرکت چرخه‌ای پایدار و کم لرزش را تضمین می‌کند.

  1.5 آب بندی بادوام و پیکربندی مواد

     دارای ساختار آب بندی جبرانی دو طرفه Y شکل، دارای فشار شروع بسیار کم (0.1 مگا پاسکال)، عملکرد بدون روغن پایدار و عمر مفید طولانی است. میله پیستون از فولاد 45# با روکش کروم سخت ساخته شده است که مقاومت در برابر سایش، مقاومت در برابر زنگ زدگی و پایداری ساختاری را ارائه می دهد.

  1.6 پیکربندی القای مغناطیسی

     پشتیبانی از حلقه مغناطیسی داخلی (پیکربندی -S) به صورت استاندارد، سازگار با کلیدهای مغناطیسی سری AirTAC CMSE، DMSE، CS1-B/F/U، دستیابی به تشخیص موقعیت پیستون در زمان واقعی و اتصال سیگنال خودکار.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. کد مدل معمولی: SI 50×150-S-فا

 2. توضیح کد سری مشتق

     • SID: خروجی میله دو طرفه و دو سر میله برای عملکرد همزمان و عملکرد ضد پیچ ​​خوردگی

     • SIJ: نوع دو میله ای قابل تنظیم با مهره های تنظیم کننده برای کالیبراسیون ضربه های انعطاف پذیر

     • SIL: نوع قفل شونده با موقعیت انتهایی یا قفل موقعیت دلخواه برای موقعیت ایمنی

     • SIF: نوع یکپارچه شیر برقی، ساختار یکپارچه سوپاپ-سیلندر برای صرفه جویی در فضا

  3. نمونه سفارش استاندارد

     SI 63×200-س: سوراخ 63 میلی متر، ضربه 200 میلی متری، با حلقه مغناطیسی، بافر هوا قابل تنظیم استاندارد

3. پارامترهای فنی اصلی (نوع استاندارد)

4. نمودار رانش و کشش نظری 0.6 مگا پاسکال (تک میله، ضریب ایمنی ≥2)

5. لوازم جانبی نصب و مدل های مشتق

  5.1 انواع نصب جهانی استاندارد ISO (کاملاً قابل تعویض با DNC/SE)

     • FA/FB: نصب فلنج جلو / فلنج عقب برای نصب ثابت صاف

     • CA/CB: پایه تکی / دو شاخه برای عملیات چرخش لولایی

     • LB: نصب براکت پا برای نصب ثابت جانبی

     • TC/TCM: Trunnion / نصب بند مغناطیسی برای موقعیت تاب وسط

     • L: نصب جانبی برای چیدمان فضای فشرده

     لوازم جانبی جهانی: اتصالات I/Y/U/F، اتصالات شناور، یاتاقان های انتهایی میله ای، سازگاری کامل با تمام سیلندرهای استاندارد ISO 15552.

  5.2 مزیت های سری مشتقات هسته ای

     • میله دوبل SID: خروجی سنکرون دو طرفه، پایداری ساختاری بهبود یافته و قابلیت ضد انحراف

     • سکته مغزی قابل تنظیم SIJ: تنظیم دقیق ضربه انعطاف پذیر برای انطباق با نیازهای سکته کاری متغیر

     • نوع SIL قابل قفل: قفل قابل اعتماد و نگه داشتن فشار برای جلوگیری از انحراف موقعیت در هنگام خاموش شدن یا تغییر بار

     • نوع یکپارچه شیر SIF: طراحی یکپارچه شیر برقی، مدار هوای ساده شده، کاهش فضای نصب و هزینه مونتاژ

     • نوع ضد پیچ ​​خوردگی SIQ: ساختار میله پیستون مربعی ویژه برای موقعیت یابی ضد پیچش با دقت بالا

6. سناریوهای کاربردی و مقایسه انتخاب (SI در مقابل SC در مقابل DNC)

  6.1 سناریوهای کاربردی اولویت برای سری SI

     • تجهیزات صادراتی و ماشین آلات خودکار استاندارد اروپایی که به قابلیت تعویض رابط ISO 15552 نیاز دارند

     • خطوط تولید اتوماسیون که نیاز به ظاهر تمیز بدون میله بند و نصب فشرده کنار هم دارند

     • شرایط کاری که نیاز به استحکام بالاتر، عملکرد ضد پیچش و عمر طولانی‌تر نسبت به سیلندرهای SC دارند، با عملکرد هزینه بهتر نسبت به سیلندرهای DNC

     • سناریوهای جهانی فشار خطی، پرس، موقعیت یابی، جابجایی، مونتاژ، بسته بندی و اتوماسیون ماشین ابزار

  6.2 مقایسه مدل اصلی

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب اندازه حفره: قطر سوراخ را با توجه به بار افقی / عمودی واقعی و تقاضای رانش انتخاب کنید، حداقل 50٪ حاشیه ایمنی را ذخیره کنید. اندازه های 1 تا 2 سوراخ را برای شرایط کاری بار غیرعادی و کنسول ارتقا دهید.

     2. انتخاب سکته مغزی: اضافه کردن حاشیه ایمنی 20 ~ 50 میلی متر بر اساس سکته مغزی واقعی. حداکثر سکته مغزی قابل تنظیم تا 2000 میلی متر.

     3. پیکربندی عملکردی: پیکربندی استاندارد با حلقه مغناطیسی -S + بافر هوا قابل تنظیم PPV. SID را برای میله دوتایی، SIJ برای سکته مغزی قابل تنظیم، SIL برای عملکرد قفل، و FA/FB/CA/CB/LB/TC را برای روش‌های نصب مربوطه انتخاب کنید.

خلاصه یک جمله

     سیلندر استاندارد ISO 15552 بدون میله بند سری SOLH SI دارای ساختار یکپارچه پروفیل، استحکام بالا، بافر هوای قابل تنظیم و قابلیت تعویض کامل جهانی است که جایگزینی مقرون به صرفه برای سیلندرهای SC سنتی و DNC وارداتی است که به طور گسترده برای تجهیزات استاندارد و استاندارد صادراتی قابل استفاده است.
