نام تجاری: SOLH توسط Richge Technology | صادرات نسخه کاتالوگ

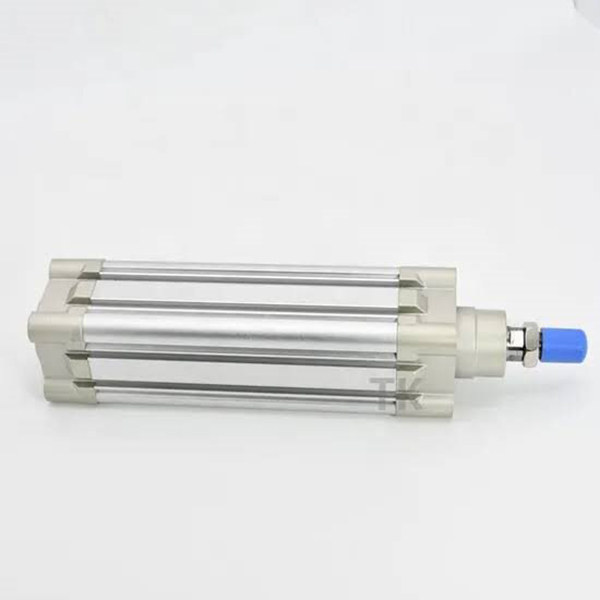

سیلندر مربع استاندارد بدون میله بند سری SOLH SE با استاندارد بین المللی ISO 15552 / VDMA 24562 مطابقت دارد. از بشکه آلومینیومی مربعی یکپارچه با بالشتک هوای دو طرفه قابل تنظیم و شیارهای نصب سنسور 3 طرفه استفاده کنید. مناسب برای اتوماسیون عمومی، سکته مغزی طولانی، دوچرخه سواری با فرکانس بالا و کاربردهای بار متوسط. تعویض مستقیم مکانیکی با سری SMC CP96S و FESTO DNC.
1. ساختار: بشکه آلومینیومی مربعی یکپارچه بدون میله های اتصال، همسان با درپوش های انتهایی جلو و عقب، بالشتک هوای قابل تنظیم در دو انتها، استحکام بالا و طرح فشرده.
2. جنس: بشکه آلومینیوم آنودایز شده سخت، کلاهک های انتهایی ریخته گری با استحکام بالا، میله پیستون فولادی 45# با روکش کروم سخت، سبک وزن و مقاوم در برابر سایش.
3. انواع عملیات
-- SE: مدل تک میله ای دو عملکرد استاندارد
-- SED: میله دوگانه با عملکرد دوگانه برای ضد پیچش
-- SEJ: میله دوتایی با سکته مغزی قابل تنظیم
-- BSE: سیلندر قابل قفل برای نگه داشتن موقعیت متوسط
- پسوند -S: حلقه مغناطیسی داخلی برای سوئیچ مغناطیسی (بدون -S = بدون آهنربا)
4. آب بندی: آب بندی کامپوزیت NBR+PA دو نوع Y با جبران ذخیره روغن، فشار راه اندازی کم و عمر طولانی.
5. بالشتک: بالشتک هوای قابل تنظیم مستقل در دو انتها برای جذب ضربه، کاهش لرزش و سر و صدا.
6. چیدمان سنسور: شیارهای نصب سه طرفه (بالا / چپ / راست) برای سوئیچ های مغناطیسی CMSE / DMSE، زاویه نصب انعطاف پذیر.
7. قابلیت تعویض: ابعاد استاندارد ISO15552، جایگزینی مستقیم برای SMC CP96S و FESTO DNC.

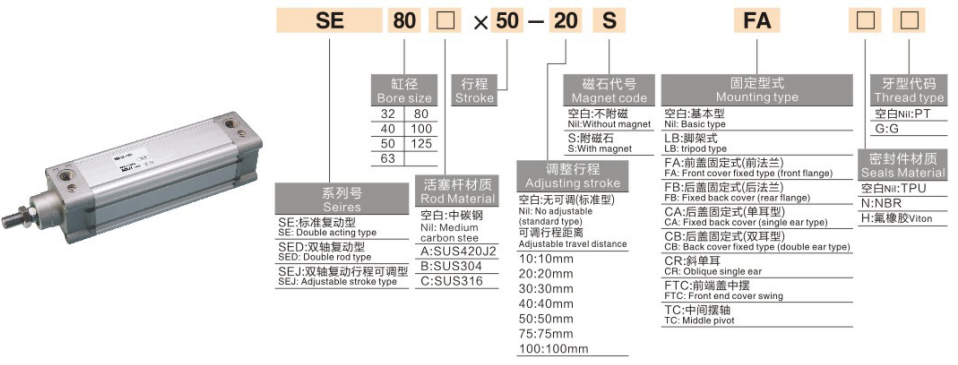

1. نمونه مدل：SE50-200-S-FA
|
بخش |
کد |
تعریف |
| SE |
کد سری |
سیلندر مربعی استاندارد بدون میله بند |
|
50 |
اندازه سوراخ |
φ32/40/50/63/80/100/125 میلی متر |
|
200 |
طول سکته مغزی |
استاندارد: 25 ~ 1000 میلی متر، حداکثر 1800 میلی متر سفارشی |
| -س |
گزینه مگنت |
حلقه مغناطیسی داخلی؛ حذف پسوند برای نسخه غیر آهنربایی |
| FA |
کد نصب |
FA=فلنج جلو; FB=فلنج عقب LB = پایه پا CA=Single clevis; CB=کلویس دوبل |
2. نمونه های سفارش استاندارد
-- SE63-150-S-LB: Bore63، stroke150، آهنربای داخلی، نصب پا
-- SED40-100-FB: Bore40، stroke100، دو میله، نصب فلنج عقب
-- BSE80-300-S: Bore80، stroke300، نوع قفل شونده با آهنربای داخلی
|
مورد پارامتر |
مشخصات |
| محدوده حفاری |
φ32,40,50,63,80,100,125 میلی متر |
| فشار عملیاتی |
0.15 ~ 1.0 مگاپاسکال |
| فشار اثبات |
1.5 مگاپاسکال |
| دمای محیط |
-20 ~ 70 ℃؛ مجهز به آهنربا: 0~+60℃ |
| سرعت پیستون |
30 تا 800 میلیمتر بر ثانیه |
| کوسن |
بالشتک هوا قابل تنظیم در دو طرف |
| موضوع بندر هوایی |
M5 (φ32)، G1/8 (φ40/50)، G1/4 (φ63)، G3/8 (φ80/100)، G1/2 (φ125) |
| روغن کاری |
عملکرد از قبل روغن کاری شده و بدون روغن |
| تحمل سکته مغزی |
≤500mm: 0~+2.0mm؛ 501~1000mm:0~+2.4mm |
1. Double Acting SE Single Rod
|
سوراخ (میلی متر) |
رانش (N) |
نیروی کشش (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. گزینه های نصب
- نوع پایه: نصب مستقیم از طریق سوراخ های درپوش انتهایی
-- LB Foot Mount: برای بارهای افقی متوسط و سنگین ترجیح داده می شود
- فلنج FA/FB: فلنج جلو / عقب برای نصب وسایل عمودی
-- CA/CB Clevis: تک یا دو شاخه برای حرکت چرخشی لولایی
2. سری مشتقات اصلی
-- SE / SED / SEJ: تک میله، دو میله، میله دوبل قابل تنظیم
-- BSE: سیلندر قابل قفل برای توقف دلخواه موقعیت میانی
- نسخه سفارشی با دمای بالا: مهر و موم ویژه برای -20 ~ + 150 ℃
1. انتخاب سوراخ: محاسبه نیروی رانش مورد نیاز، ذخیره ≥50٪ حاشیه ایمنی. SE را برای بار سنگین و ضربه طولانی اولویت دهید.
2. تایید سکته مغزی: 10 ~ 20 میلی متر حاشیه ایمنی اضافه کنید. حداکثر ضربه استاندارد 1000 میلی متر، سفارشی تا 1800 میلی متر.
3. تطبیق پیکربندی
- بازخورد موقعیت: مدل آهنربای SE-S را انتخاب کنید، سوئیچ های مغناطیسی CMSE/DMSE را مطابقت دهید.
-- نصب: پایه LB برای بار افقی، فلنج FA برای نصب عمودی.
- نیاز قفل متوسط: سیلندر قابل قفل BSE را انتخاب کنید.
سیلندر مربعی بدون میله بند ISO15552 SOLH SE می تواند مستقیماً جایگزین FESTO DNC و SMC CP96S شود، مجهز به بالشتک هوای قابل تنظیم و فرم های نصب فراوان، محرک خطی طولانی مدت برای تجهیزات اتوماسیون بار متوسط.
