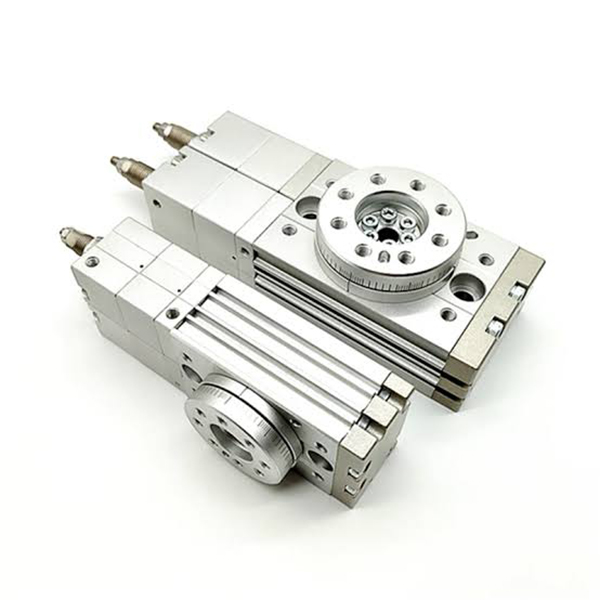

سیلندر چرخشی سه حالته سری MSZ | محرک پنوماتیک Rack & Pinion

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و موقعیت یابی هسته

  سری SOLH MSZ یک سیلندر میز چرخشی حرفه ای است که به طور ویژه برایموقعیت یابی سه موقعیتی. دارای عملکرد منحصر به فرد چپ/وسط/راست (0° / Mid-stop / 180°) توقف سه گانه است که نقطه درد موقعیت یابی را حل می کند که سیلندرهای چرخشی دو حالته استاندارد نمی توانند به توقف میانی دست یابند. کنترل شده توسط یک شیر برقی فشار متوسط ​​5/3 جهته بدون پیکربندی مدار دو سوپاپ، چیدمان سیستم پنوماتیک را بسیار ساده می کند. موقعیت میانی از تنظیم دقیق ± 10 درجه پشتیبانی می کند، در حالی که هر دو انتها تنظیم زاویه 0 تا 95 درجه را درک می کنند، که آن را به راه حل پنوماتیکی بهینه برای انحراف قطعه کار، مرتب سازی، نمایه سازی چند ایستگاهی و سناریوهایی که نیاز به موقعیت متوسط ​​اجباری دارند تبدیل می کند.

  هسته انتخاب سریع سری 1.1

تعیین موقعیت محصول اصلی: چرخش دقیق سه مرحله ای 0 درجه (چپ) → وسط (مرکز) → 180 درجه (راست) با موقعیت متوسط ​​قابل تنظیم برای برآورده کردن خواسته های موقعیت یابی انعطاف پذیر چند زاویه ای را انجام می دهد.

2. پارامترهای فنی اصلی (استاندارد SOLH)

  2.1 مشخصات اولیه

     • اندازه سوراخ: 10/20/30/50

     • حالت عملیات: دو کاره، دو قفسه و پینیون، سه حالت توقف میانی

     • فشار کاری: 0.2~1.0MPa (نوع بافر لاستیکی)؛ 0.2~0.6MPa (نوع بافر هیدرولیک)

     • فشار اثبات: 1.05 مگا پاسکال

     • دمای کاری: 0℃~60℃ (بدون محیط یخبندان)

     • زاویه نوسان: 0 ~ 95 درجه برای تک سر، زاویه قابل تنظیم کل 0 ~ 190 درجه

     • تنظیم توقف میانی: ± 10 درجه تنظیم دقیق بر اساس موقعیت مرکزی

     • دقت موقعیت یابی: ± 0.02 میلی متر (MSZA نوع با دقت بالا)؛ ± 0.05 میلی متر (نوع پایه MSZB)

     • حالت روغن کاری: عملیات خود روانکاری بدون روغن

     • موضوع پورت: M5×0.8 (10/20 سوراخ); M8×1.25 (30/50 سوراخ)

  2.2 گشتاور خروجی و بار مجاز (0.5 مگا پاسکال)

  2.3 ظرفیت جذب انرژی بافر

3. ویژگی های ساختاری و اصل کار سه موقعیت

  3.1 مزایای ساختاری اصلی

     • ساختار دو قفسه و دو پیستون وسط استاپ: با استفاده از چرخ دنده دو قفسه ای و طراحی پیستون توقف میانی مستقل، واکنش برگشتی را از بین می برد و گشتاور ثابت و ثابتی را در طول سوئیچینگ سه حالته تولید می کند.

     • طراحی یکپارچه میز دوار: مجهز به سوراخ های پین موقعیت برای نصب مستقیم قطعه کار، دارای استحکام بالا و نصب ساده و سریع بدون وسایل اضافی.

     • سوراخ مرکزی توخالی: سوراخ مرکزی داخلی (Ø6~Ø12) که به لوله‌های هوا و سیم‌های برق اجازه می‌دهد به طور منظم از آن عبور کنند و سیم‌کشی و لوله‌کشی یکپارچه را تحقق بخشد.

     • تنظیم زاویه مستقل: مجهز به پیچ های تنظیم حرفه ای، پشتیبانی از تنظیم دقیق مستقل زوایای حدی چپ/راست و موقعیت توقف میانی، تحقق کالیبراسیون زاویه انعطاف پذیر.

     • اسلات سوئیچ مغناطیسی استاندارد: شیارهای رزرو شده استاندارد در هر دو طرف، سازگار با سوئیچ های مغناطیسی D-M9B و D-A93، تشخیص زمان واقعی سه موقعیت چپ/وسط/راست برای اتصال سیگنال خودکار.

  3.2 اصل کنترل سه موقعیتی (مزیت اصلی)

   سری MSZ فقط نیاز داردیک شیر برقی فشار متوسط ​​5/3 طرفه برای تحقق سوئیچینگ سه حالته، نیازی به سوئیچینگ مدار هوای دو سوپاپ یا پیچیده نیست، که ساختار سیستم را ساده می کند و هزینه کلی تجهیزات را کاهش می دهد.

     1. موقعیت چپ (0°): شیر برقی ورودی هوای ایستگاه سمت چپ، منبع هوای یک طرفه و خروجی خروجی از سمت معکوس، میز چرخشی را به سمت قفل شدن دقیق در موقعیت حد 0 درجه سمت چپ هدایت می کند.

     2. موقعیت سمت راست (180 درجه): ورودی هوای ایستگاه سمت راست شیر ​​برقی، عملکرد مدار هوای معکوس، حرکت میز دوار برای چرخش و قفل شدن در موقعیت حد راست 180 درجه.

     3. موقعیت توقف وسط (M): شیر برقی ایستگاه میانی، دو طرف سیلندر به طور همزمان تحت فشار هستند. پیستون دوار تعادل نیرو را حفظ می‌کند و پیستون میانه استاپ مستقل، میز را در موقعیت وسط از پیش تعیین‌شده فشار داده و قفل می‌کند و موقعیت میانی پایدار را درک می‌کند.

4. قوانین نامگذاری مدل را کامل کنید

  کد مدل معمولی: MSZB20-R-M9BL

5. قوانین انتخاب و برنامه های کاربردی معمولی

  5.1 قوانین اولویت انتخاب

     1. اول تقاضا را قرار دهید: سری MSZ را برای شرایط کاری که نیاز به توقف سه حالته (چپ/وسط/راست) دارند انتخاب کنید. سیلندرهای چرخشی دو حالته MSQ/HRQ قابل استفاده نیستند.

     2. تطبیق دقیق: نوع MSZA با دقت بالا را برای سناریوهای موقعیت یابی با تکرار بالا انتخاب کنید. نوع پایه مقرون به صرفه MSZB را برای سناریوهای عمومی عمومی انتخاب کنید.

     3. تطبیق سرعت و بار: نوع بافر هیدرولیک -R را برای عملیات با سرعت بالا، بار سنگین و ضربه بالا اتخاذ کنید. بافر لاستیکی استاندارد برای عملیات بار سبک با سرعت کم کافی است.

     4. بارگیری تأیید: برای جلوگیری از گیر کردن و انحراف موقعیت، اکیداً مطمئن شوید که بار شعاعی واقعی، بار محوری و لنگر خمشی کمتر از مقادیر مجاز است.

  5.2 سناریوهای کاربردی معمولی

     • انحراف و مرتب سازی قطعه کار: با سوئیچینگ چند زاویه ای 0°/90°/180° موقعیت وسط و توزیع مواد چپ/راست را درک کنید.

     • نمایه سازی چند ایستگاهی: سوئیچینگ سه موقعیت برای ایستگاه های مونتاژ خودکار، شناسایی و انتقال فرآیند.

     • چرخاندن و فرمان قطعه کار: عملیات چرخش و فرمان پایدار را از طریق چرخش پیشرونده 0° → وسط → 180 درجه کامل کنید.

     • اتوماسیون الکترونیکی و بسته بندی: برای سفت کردن درب بطری، موقعیت تراشه، تشخیص محصول چند زاویه ای و تجهیزات بسته بندی دقیق اعمال می شود.

6. مقایسه تفاوت هسته MSZ در مقابل MSQ

خلاصه یک جمله

     سیلندر چرخشی رک و پینیون سه حالته سری SOLH MSZ به موقعیت انحصاری توقف سه گانه چپ/وسط/راست با کنترل ساده تک سوپاپ، زاویه میانی قابل تنظیم و دقت تکرار بالا دست می یابد که راه حل سفارشی حرفه ای برای تجهیزات مرتب سازی خودکار، نمایه سازی و موقعیت یابی چند زاویه ای است.
