نام تجاری: SOLH توسط Richge Technology

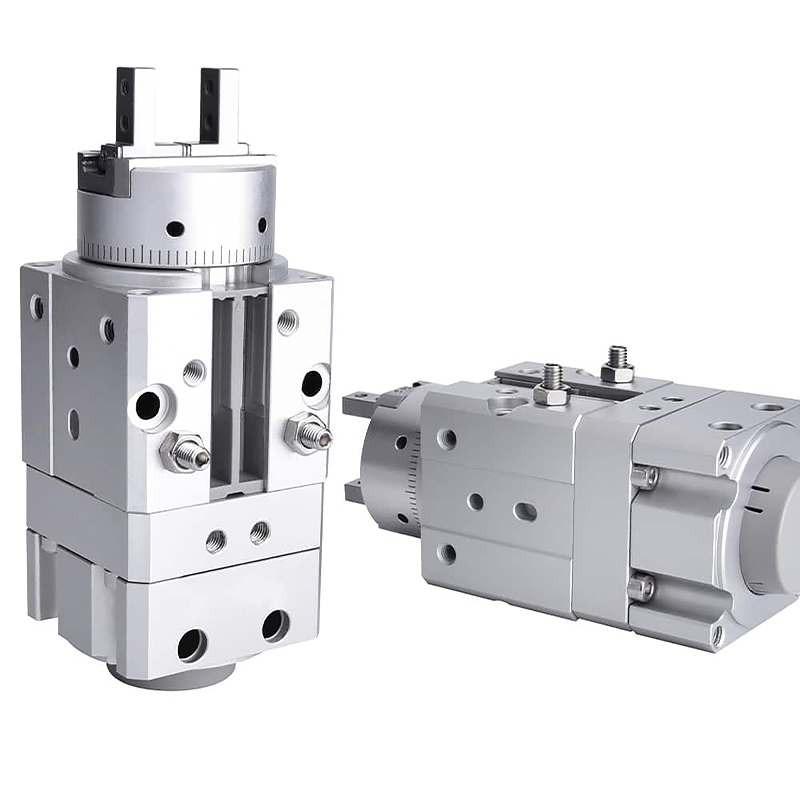

سری SOLH MRHQ یک محرک یکپارچه است که سیلندر چرخشی پره ای و گیره دو فک موازی را ترکیب می کند. مزایای اصلی: ساختار یکپارچه فوق فشرده، زوایای نوسان استاندارد 90 درجه / 180 درجه، تنظیم دقیق زاویه 10 درجه، نصب جهانی 5 جهته، عملکرد با سرعت و دقت بالا. این راه حل ترجیحی برای بستن قطعه کار با بار سبک و متوسط، چرخاندن، تغییر جهت خط انتقال و ایستگاه های فضای محدود است. ترکیب گسسته میز دوار + گیره جداگانه را جایگزین کنید تا چیدمان مکانیکی را ساده کنید.
-- اصل عملیات: واحد چرخشی پره یکپارچه چرخش شفت خروجی را به حرکت در می آورد که با گیره موازی داخلی همسان شده است. ساختار یک تکه بدون براکت های اتصال اضافی.
- شایستگی یکپارچه سازی: طول کلی 20٪ در مقایسه با میز دوار + مجموعه گیره کوتاه شده است. از چرخاندن و کشیدن لوله/کابل در حین چرخش برای حرکت نرمتر و پاسخ سریعتر خودداری کنید.
- تنظیم زاویه چرخش: نسخه های استاندارد 90 درجه و 180 درجه. پیچ های توقف انتهایی تنظیم کلی ± 10 درجه (± 5 درجه در هر انتها) را برای برآوردن الزامات موقعیت یابی چند زاویه ای فعال می کنند.
- نصب انعطاف پذیر: 5 وجه نصب (2 وجه انتهایی محوری + 3 طرف جانبی). قرار دادن باس ها در سوراخ های پین موقعیت یابی بالا/پایین و جانبی برای مرکز سریع و مونتاژ آسان.
- مواد و دوام: بدنه آلومینیومی سخت آنودایز شده، مهر و موم پره های مقاوم در برابر سایش و فک های فولادی ضد زنگ. عمر سرویس مکانیکی ≥5 میلیون سیکل، پایدار برای خطوط خودکار فرکانس بالا.
- سازگاری سنسور: کارخانه مجهز به حلقه مغناطیسی. حداکثر چهار سوئیچ مغناطیسی را پشتیبانی می کند: دو سوئیچ برای تشخیص محدودیت چرخشی و دو سوئیچ برای بازخورد باز/بسته فک برای تحقق کنترل کامل موقعیت حلقه بسته.

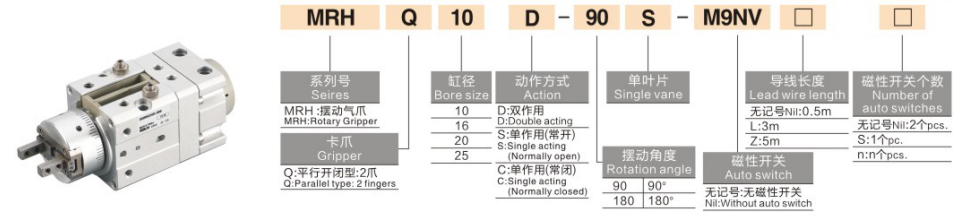

1. مثال مدل：MRHQ16D-90S-M9B
|
بخش |
کد |
تعریف |
| MRHQ |
کد سری |
گیره چرخشی پره ای یکپارچه |
|
16 |
اندازه سوراخ (میلی متر) |
10/16/20/25 |
|
D |
اکشن گریپر |
D = فک موازی دو اثر |
|
S |
درایو چرخشی |
S = ماژول چرخشی تک پره |
|
90 |
زاویه نوسان استاندارد |
90 = 90 درجه؛ 180 = 180 درجه |
| -M9B |
گزینه سوئیچ مغناطیسی |
سازگار با سری M9B / M9N / M9P |
2. نمونه های مرجع سفارش استاندارد
- MRHQ10D-90S: سوراخ 10، فک دو اثر، چرخش 90 درجه، واحد چرخشی تک پره، بدون کلید
- MRHQ25D-180S-M9BW: سوراخ 25، تاب 180 درجه، مجهز به سوئیچ مغناطیسی M9BW
| مورد پارامتر |
MRHQ10 |
MRHQ16 |
MRHQ20 |
MRHQ25 |
| سوراخ (میلی متر) |
10 |
16 |
20 |
25 |
| ضربه یک طرفه فک (میلی متر) |
6 |
10 |
14 |
14 |
| نیروی گرفتن (N @0.5MPa) |
25 |
55 |
95 |
150 |
| زاویه چرخش چرخشی |
90 درجه / 180 درجه (±10 درجه قابل تنظیم) |
|
|
|
| محدوده فشار عملیاتی |
بخش چرخشی: 0.25 ~ 0.7 مگا پاسکال / بخش گریپر: 0.1 ~ 0.7 مگا پاسکال |
|
|
|
| دقت موقعیت تکرار فک |
0.01 ± میلی متر |
|
|
|
| حداکثر فرکانس عملیاتی |
گریپر: 180 cpm; واحد چرخشی: 60 cpm |
|
|
|
| دمای محیط |
-10 ~ +60 ℃ (0 ~ + 60 ℃ با سوئیچ های مغناطیسی) |
|
|
|
| روغن کاری |
خود روان کننده بدون روغن |
|
|
|
| وزن خالص (گرم) |
150 |
320 |
580 |
950 |
| موضوع بندر هوایی |
M5×0.8 / M5×0.8 / Rc1/8 / Rc1/8 |
|
|
|
1. ساختار جمع و جور همه در یک، صرفه جویی در فضا و حرکت پایدار
- عملکرد ترکیبی گرفتن و چرخش ابعاد کلی را کاهش می دهد، کشش کابل/لوله را در طول چرخش حذف می کند، ایده آل برای حفره های تجهیزات باریک.
2. نوسان استاندارد 90 درجه / 180 درجه با تنظیم زاویه خوب
- محدوده چرخش 10± درجه قابل تنظیم، مناسب برای چرخاندن قطعه کار، انتقال جهت و فرآیندهای موقعیت یابی چند زاویه ای.
3. نصب 5 جهته + ساختار مکان یابی دقیق
- نصب چند جهتی محوری و جانبی، قرار دادن باس ها و سوراخ های پین، مرکز را ساده کرده و زمان راه اندازی را کوتاه می کند.
4. فرکانس بالا و دقت بالا برای بارهای سبک / متوسط
- دقت تکرار فک ± 0.01mm، چرخش فک تا 180cpm. طراحی شده برای قطعات کار در محدوده 0.1 تا 5 کیلوگرم.
5. نظارت سنسور چند نقطه ای برای اینترلاک PLC
- حداکثر چهار کلید مغناطیسی را می توان برای نظارت همزمان موقعیت های حد چرخشی و وضعیت باز/بسته فک برای کنترل متوالی خودکار نصب کرد.
1. گزینه های نصب
- نصب افقی محوری: تغییر جهت قطعه کار در خطوط مونتاژ
- نصب عمودی طولی: بارگذاری به سمت بالا به همراه عمل گردش برای ماشین ابزار
- نصب جانبی: گرفتن و چرخاندن جانبی در ایستگاه های محدود
2. سناریوهای کاربردی معمولی
-- 3C & Electronics: گرفتن و چرخاندن محفظه تلفن، پوشش باتری و اجزای دقیق مینیاتوری
-- قطعات خودرو: انتقال قطعات پلاستیکی داخلی، عناصر لاستیکی و ریخته گری های کوچک
- بسته بندی و تدارکات: تغییر جهت برای جعبه های کوچک، پالت ها و مواد کیسه ای
- اتوماسیون عمومی: سوئیچینگ ایستگاه، چرخش قطعه کار 180 درجه و مونتاژ موقعیت یابی
1. انتخاب سوراخ بر اساس جرم قطعه کار
-- 10 ≤ 1 کیلوگرم، 16 = 1 ~ 2 کیلوگرم، 20 = 2 ~ 3 کیلوگرم، 25 = 3 ~ 5 کیلوگرم. حداقل 30 درصد حاشیه ایمنی را حفظ کنید.
2. تایید زاویه چرخش
- 90S را برای گردش 90 درجه انتخاب کنید. 180S را برای چرخش 180 درجه انتخاب کنید. در صورت نیاز به تنظیم دقیق حرکت چرخشی، MRHQ را انتخاب کنید.
3. تطبیق پیکربندی
- کنترل موقعیت حلقه بسته: چهار کلید مغناطیسی سری M9 را برای نظارت بر وضعیت چرخشی و فک نصب کنید.
- چیدمان نصب محدود: مدل یکپارچه MRHQ را به جای میز دوار + مجموعه گریپر اولویت بندی کنید.
گیره چرخشی یکپارچه پره ای SOLH MRHQ گیره فک موازی و چرخش چرخشی را در یک واحد جمع و جور با زاویه نوسان قابل تنظیم استاندارد 90 درجه/180 درجه، نصب در 5 جهت و سازگاری با چند سنسور ترکیب می کند. راه حل مناسب بار سبک و متوسط برای چرخاندن قطعه کار، بارگیری/تخلیه و انتقال جهت در خطوط تولید خودکار با فضای محدود.
