سیلندر گیره روتاری سری MK | سیلندر پنوماتیک 2 در 1 چرخش 90 درجه و گیره خطی

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

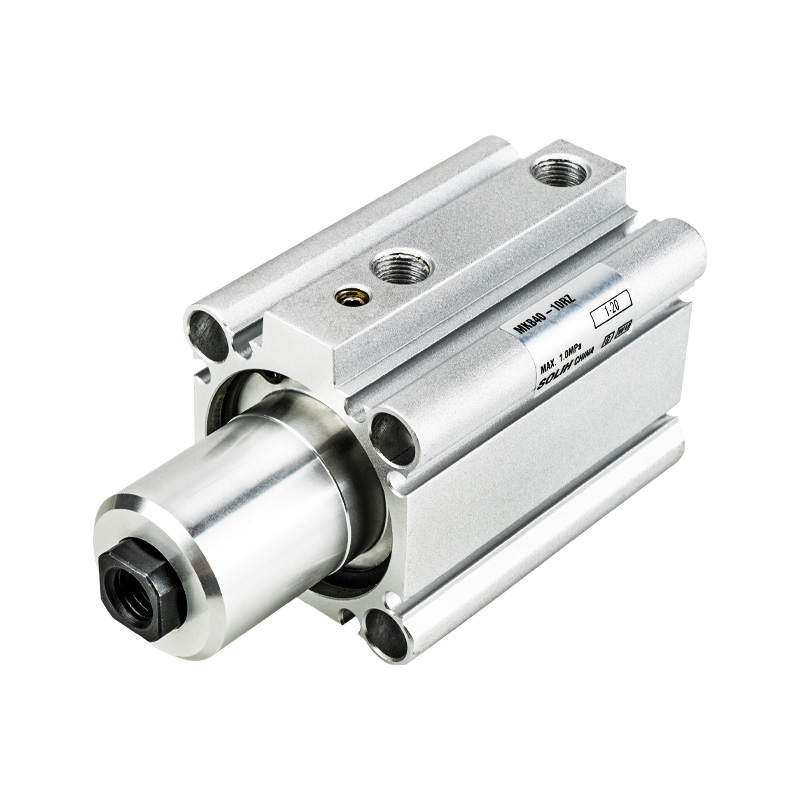

     سری SOLH MK یک سیلندر گیره چرخشی استاندارد 2 در 1 است که چرخش 90 درجه و حرکت بستن خطی را یکپارچه می کند. اندازه‌های حفره از φ12 تا φ63 میلی‌متر را با ضربات گیره‌ای استاندارد از 5 تا 50 میلی‌متر پوشش می‌دهد. این سیلندر با نصب فوق فشرده، گشتاور اینرسی مجاز ارتقا یافته 3 برابر، نصب سوئیچ مغناطیسی 4 طرفه و چرخش اختیاری به چپ/راست، این سیلندر برای ایستگاه‌های خودکار با محدودیت فضا برای موقعیت‌یابی قطعه کار، بستن و تثبیت، ایده‌آل است و به عنوان یک جزء اصلی پنوماتیک برای سیستم‌های ثابت خودکار استاندارد عمل می‌کند.

1. چرخش مرکب و حرکت بستن

• دنباله کاری: عقب نشینی → چرخش 90 درجه به چپ/راست → گسترش برای بستن. ترتیب معکوس: جمع کنید تا گیره آزاد شود ← چرخش 90 درجه معکوس ← گسترش برای تنظیم مجدد.

• موقعیت یابی با دقت بالا: ثابت زاویه چرخش 90 درجه با تحمل ± 5 درجه، ارائه عملکرد عالی ضد چرخش و دقت موقعیت یابی تکراری قابل اعتماد.

2. ارتقاء ظرفیت بار بالا

• 3 برابر گشتاور اینرسی بالاتر: سری جدید ارتقا یافته MK گشتاور اینرسی مجاز را سه برابر می کند، که با عملکرد بار سنگین سری های سنتی MK2 مطابقت دارد، و کاملاً با عملکرد با سرعت بالا و سناریوهای بستن قطعه کار با اینرسی بزرگ سازگار است.

• نیروی گیره قوی: حداکثر مدل حفره‌ای φ63 نیروی گیره قوی تا 12.4 کیلو نیوتن در 0.5 مگا پاسکال را فراهم می‌کند و از بستن پایدار و محکم برای کاربردهای سنگین اطمینان می‌دهد.

3. بدنه فشرده و نصب چند جهته انعطاف پذیر

• ساختار باریک و کوتاه: طراحی بدنه بسیار نازک با طول کلی 3 ~ 10 میلی متر کوتاهتر از سیلندرهای MK2 معمولی، استفاده از فضا را برای چیدمان تجهیزات باریک و جمع و جور بهبود می بخشد.

• نصب سوئیچ چند طرفه: پشتیبانی از نصب سوئیچ مغناطیسی 4 طرفه (φ20/φ25 فقط برای دو طرف). طراحی سوئیچ تعبیه شده از قرار گرفتن در معرض و تداخل خارجی جلوگیری می کند و امکان طرح مداری انعطاف پذیر و مرتب را فراهم می کند.

• روش نصب جهانی: مجهز به سوراخ های از طریق و سوراخ های دو طرفه رزوه ای، سازگار با نصب مستقیم ثابت و نصب فلنج برای برآوردن الزامات مختلف مونتاژ.

4. عملکرد قابل اعتماد و بادوام

• بافر پایدار: ساختار دو اثر با بافرهای لاستیکی دو طرفه به طور موثر تاثیر عملیات، ارتعاش و نویز در حال اجرا را برای عملکرد چرخه ای پایدار طولانی مدت کاهش می دهد.

• عملیات بدون روغن: طراحی حرفه ای روانکاری بدون روغن، مناسب برای محیط های کاری بدون گرد و غبار و تمیز را اتخاذ می کند.

• پیکربندی استاندارد مغناطیسی: حلقه مغناطیسی داخلی با شیارهای نصب شده برای سوئیچ های مغناطیسی، مناسب برای تشخیص موقعیت ضربه.

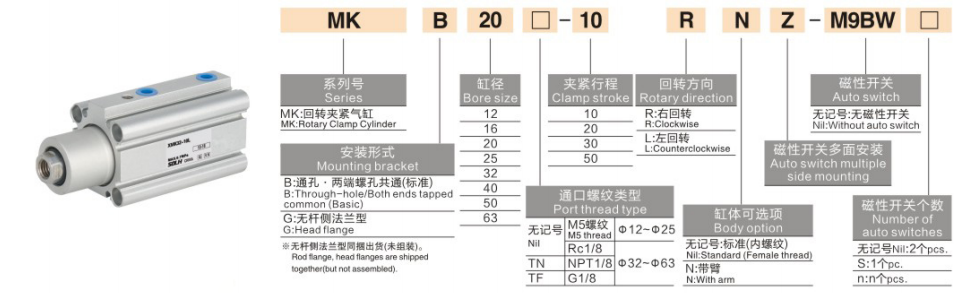

قوانین نامگذاری مدل کامل و نمونه های سفارش

1. نمونه های مدل معمولی: MKB20-10RZ، MKB40-20LZ-M9BW

2. نمونه های سفارش استاندارد

• چرخش استاندارد به راست: MKB25-15RZ (ف25 سوراخ، سکته مغزی 15 میلی متر، چرخش در جهت عقربه های ساعت، بدون سوئیچ)

• چرخش چپ با سوئیچ های دوگانه: MKB32-20LZ-2S (ف32 سوراخ، سکته مغزی 20 میلی متر، چرخش خلاف جهت عقربه های ساعت، سوئیچ های موقعیت دوگانه)

• حفره بزرگ نوع سنگین: MKB63-50RZ (ف63 سوراخ، حداکثر ضربه 50 میلی متر، چرخش سمت راست برای بستن بار سنگین)

پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

1. مشخصات اولیه

• حالت عملیات: حرکت ترکیبی دو اثر (چرخش 90 درجه + بستن خطی)

• محدوده فشار کاری: 0.1 ~ 1.0MPa; فشار ثابت: 1.5 مگا پاسکال

• دمای محیط: -10℃~70℃ (غیر انجماد); -10℃~60℃ با سوئیچ های مغناطیسی نصب شده است

• سرعت عملکرد پیستون: 50 تا 200 میلی متر بر ثانیه

• حالت بافر: بافر لاستیکی دو طرفه

• حالت روغن کاری: عملکرد بدون روغن (بدون نیاز به روغن کاری)

2. داده نیروی بستن (واحد: kN @0.5MPa)

3. گشتاور اینرسی مجاز (واحد: kg·m²)

4. وزن محصول (واحد: کیلوگرم @20mm Stroke)

سناریوهای کاربردی معمولی

• تعیین موقعیت قطعه کار و بستن: به طور گسترده برای وسایل ماشین ابزار، موقعیت جوش، تثبیت مهر زنی و بستن ایستگاه مونتاژ استفاده می شود. طراحی یکپارچه چرخش و بستن 2 در 1 ساختار مکانیکی را ساده می کند و فضای نصب را ذخیره می کند.

• تعمیر قطعات الکترونیکی و دقیق: ویژگی های بدون روغن و گرد و غبار کم کاملاً با گیره سینی نیمه هادی، موقعیت یابی پوسته تلفن و تثبیت قطعات با دقت میکرو، مطابق با نیازهای تمیزی و دقت بالا مناسب است.

• محدود کردن انتقال خودکار: ایده آل برای محدود کردن میز چرخشی، موقعیت مکانیزم چرخاندن و ایستگاه های گیره چرخشی کوتاه، ارائه عملکرد حرکت ترکیبی پایدار و قابل تکرار.

• ایستگاه های تعمیرات سنگین: مجهز به نیروی گیره بالا و ظرفیت ضد انحراف عالی، برای گیره قطعه کار سنگین، تثبیت قالب و سناریوهای موقعیت یابی دقیق با بار زیاد قابل استفاده است.

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب اندازه حفره: اندازه سوراخ را با توجه به بار بستن واقعی انتخاب کنید. از نیروی گیره نظری ≥ بار واقعی × ضریب ایمنی 1.5 اطمینان حاصل کنید. برای شرایط کاری سنگین، حفره 40 یا بزرگتر را در اولویت قرار دهید.

2. انتخاب سکته مغزی: سکته مغزی گیره استاندارد بین 5 تا 50 میلی متر است. سکته مغزی را بر اساس ارتفاع واقعی قطعه کار انتخاب کنید و حاشیه 3 تا 5 میلی متر را برای جلوگیری از تداخل مکانیکی ذخیره کنید.

3. انتخاب پیکربندی

￮ جهت چرخش: برای مطابقت با چیدمان ایستگاه در محل، RZ (چرخش در جهت عقربه‌های ساعت به راست) یا LZ (چرخش در خلاف جهت عقربه‌های ساعت به چپ) را انتخاب کنید.

￮ تشخیص موقعیت: پیکربندی سوئیچ دوگانه 2S را برای به دست آوردن سیگنال های موقعیت دوگانه برای وضعیت بستن و رها کردن انتخاب کنید.

خلاصه یک جمله

     سیلندر گیره دوار استاندارد سری SOLH MK دارای عملکردهای چرخش 90 درجه و بستن خطی است که دارای گشتاور اینرسی ارتقا یافته 3 برابری، بدنه فوق العاده فشرده، نصب چند جهتی و قابلیت بستن بار سنگین قوی است که به عنوان یک راه حل بهینه با صرفه جویی در فضا و قابلیت تثبیت خودکار و موقعیت مکانی بالا بهینه است. ایستگاه ها
