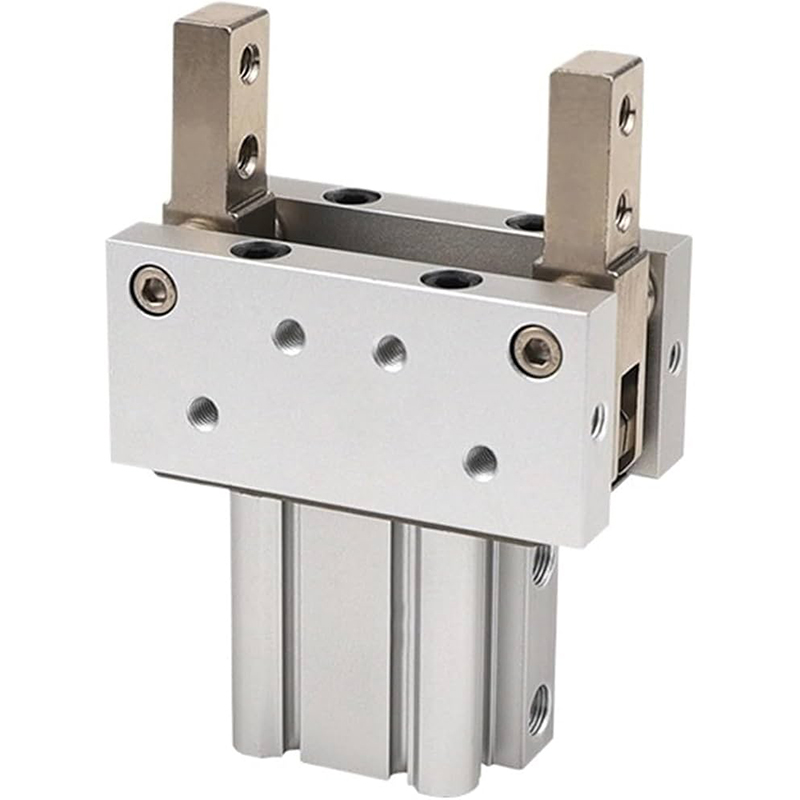

گیره پنوماتیکی خودکار قفل شونده مشترک سنگین سری MHT2

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MHT2 گیره زاویه ای 2 فک محوری با اتصال ضامننده است. ویژگی‌های برجسته عبارتند از: مکانیسم قفل خودکار، قابلیت نگه‌داشتن خاموش، گشتاور گیره‌ای بسیار بالا و شکاف‌های نصب سنسور چهار طرفه با استحکام ساختاری بالا.

     بهینه شده برای بستن قطعه کار سنگین، حمل و نقل و موقعیت با الزامات ایمنی ضد افت شدید. گیره بار سنگین ترجیحی برای ایستگاه های خودکار پرخطر.

ساختار اصلی و ویژگی های طراحی

     - اصل کار: کشش سیلندر همراه با مکانیزم تقویت کننده نیروی پیوند ضامن. هنگامی که فک ها بسته می شوند، ضامن به موقعیت قفل شدن در نقطه مرده می رسد. نیروی گیره 3 تا 5 بار تقویت می شود و 80٪ نیروی گیره را می توان به طور مداوم پس از افت فشار هوا / قطع هوا برای خود قفل شدن ایمنی حفظ کرد.

     - ساختار بدنه: محفظه آلومینیومی آنودایز شده مربعی سخت با حلقه مغناطیسی داخلی. چهار شیار نصب (بالا/پایین/چپ/راست) امکان مونتاژ مستقیم کلیدهای مغناطیسی سری M9B/A93 را بدون زوایای مرده برای چیدمان سنسور فراهم می کند.

     - نوع عملکرد: دو عمل (نسخه استاندارد D / نسخه سبک وزن به روز شده DZ). فک ها در حالت بسته قفل می شوند. رانش سیلندر فک ها را برای باز شدن بازنشانی می کند.

     - مشخصات مواد: سیلندر آلومینیوم اکسیداسیون سخت، فک های فولادی آلیاژی با استحکام بالا، مونتاژ اتصال مقاوم در برابر سایش. استحکام بالا، عمر طولانی و عملکرد بدون روغن بدون نیاز به تعمیر و نگهداری.

     - نصب انعطاف‌پذیر: سوراخ‌های نصب چندگانه از نصب محوری، طولی و افقی پشتیبانی می‌کنند، مناسب برای چیدمان تجهیزات محدود فشرده.

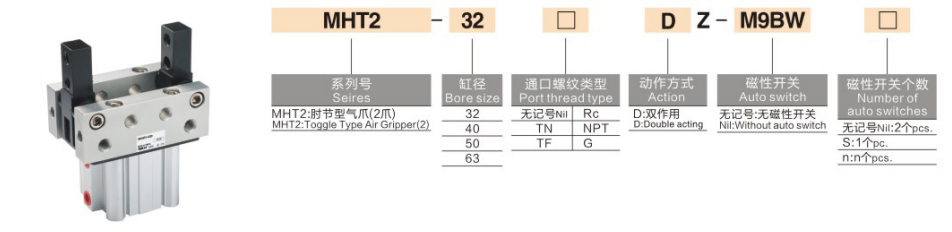

قانون کدگذاری مدل کامل

 1. مثال مدل：MHT2-50DZ-M9BW

  2. نمونه های مرجع سفارش استاندارد

     - MHT2-32D: سوراخ 32، مدل پایه استاندارد دو عملكرد بدون سوئیچ

     -- MHT2-63DZ-M9B：Bore 63، نوع سبک DZ به روز شده، اسلات سنسور چهار طرفه، مجهز به سوئیچ مغناطیسی M9B

مشخصات فنی هسته جهانی (فشار تامین 0.5 مگا پاسکال)

مزایای رقابتی اصلی

  1. عملکرد ضد قطره خود قفل قدرتمند

     - طراحی قفل نقطه مرده ضامن 80% نیروی گیره پس از قطع جریان هوا یا افت فشار را حفظ می کند. خطر سقوط قطعه کار را برای خطوط تولید خودکار با ایمنی بالا به طور موثر حذف کنید.

  2. گشتاور بستن فوق العاده بالا برای کارهای سنگین

     - حداکثر گشتاور برای مدل φ63 به 106 نیوتن متر می رسد، که قادر به گرفتن قطعات کار سنگین 5 تا 50 کیلوگرم است، که بسیار بیشتر از گیره های موازی با اندازه سوراخ معادل است.

  3. طرح سنسور انعطاف پذیر 360 درجه

     - بدون ریل راهنمای یکپارچه در بدنه اصلی؛ سوئیچ های مغناطیسی را می توان بر روی چهار سطح نصب کرد تا تشخیص موقعیت همه جهت را تشخیص دهد که برای حفره های نصب باریک مناسب است.

  4. استحکام بالا و عمر مفید طولانی

     - فک‌های فولادی آلیاژی و اتصالات مقاوم در برابر سایش بیش از 5 میلیون چرخه پایدار را پشتیبانی می‌کنند که برای عملیات مداوم با بار سنگین فرکانس بالا سازگار است.

گزینه های نصب و سناریوهای کاربردی معمولی

  1. فرم های نصب

     - نصب محوری: فشار و کشش افقی برای انتقال مواد خط مونتاژ

     - نصب عمودی طولی: ایستگاه های بارگیری/تخلیه بالا و پایین

     - نصب جانبی: گیره جانبی برای ایستگاه های با فضای محدود

  2. کاربردهای صنعتی معمولی

     - اجزای خودرو: محفظه موتور، پوشش گیربکس، توپی چرخ

     -- اتوماسیون ماشین ابزار: ریخته گری سنگین، قطعات آهنگری و جابجایی قالب

     - انتقال لجستیک: پالت های فلزی، جعبه ها و حمل و نقل مواد بشکه

     - ایستگاه های موقعیت یابی ایمنی: ایستگاه های ضد ریزش بالای سر، وسایل گیره ایمنی برای تجهیزات پرس

مقایسه انتخاب: MHT2 Toggle Gripper VS MHZL2 VS MHL2

راهنمای انتخاب سریع 3 مرحله ای

  1. انتخاب سوراخ بر اساس جرم قطعه کار

     -- 32 ≤ 5 کیلوگرم، 40 = 5 ~ 15 کیلوگرم، 50 = 15 ~ 30 کیلوگرم، 63 = 30 ~ 50 کیلوگرم. حداقل 30 درصد حاشیه ایمنی بار را رزرو کنید.

  2. تأیید زاویه چرخش

     - حداکثر زاویه باز شدن: MHT2-32 تا 28 درجه، MHT2-63 محدود به 23 درجه. فاصله کافی برای ابعاد قطعه کار مورد نظر را تأیید کنید.

  3. تطبیق پیکربندی

     - نیاز به بازخورد موقعیت: نسخه سبک وزن DZ + سوئیچ مغناطیسی M9B را برای نصب سنسور چهار طرفه انتخاب کنید

     - حمل و نقل بالای سر با ایمنی بالا: MHT2 را به دلیل ویژگی منحصر به فرد خود قفل شونده خاموش کردن آن در اولویت قرار دهید

خلاصه یک جمله

     گیره پنوماتیکی خود قفل ضامن SOLH MHT2 ساختار تقویت نیروی پیوند نقطه مرده را با قابلیت گیره ضد افت، نصب سوئیچ مغناطیسی چهار طرفه و استحکام آلیاژی بالا، موجود در انواع D/DZ، گیره ایمنی سنگین ایده‌آل برای قطعات خودرو، ریخته‌گری و بارگیری ماشین آلات سنگین و اتوماسیون قطعه کار / بارگیری بالای سر استفاده می‌کند.
