نام تجاری: SOLH توسط Richge Technology

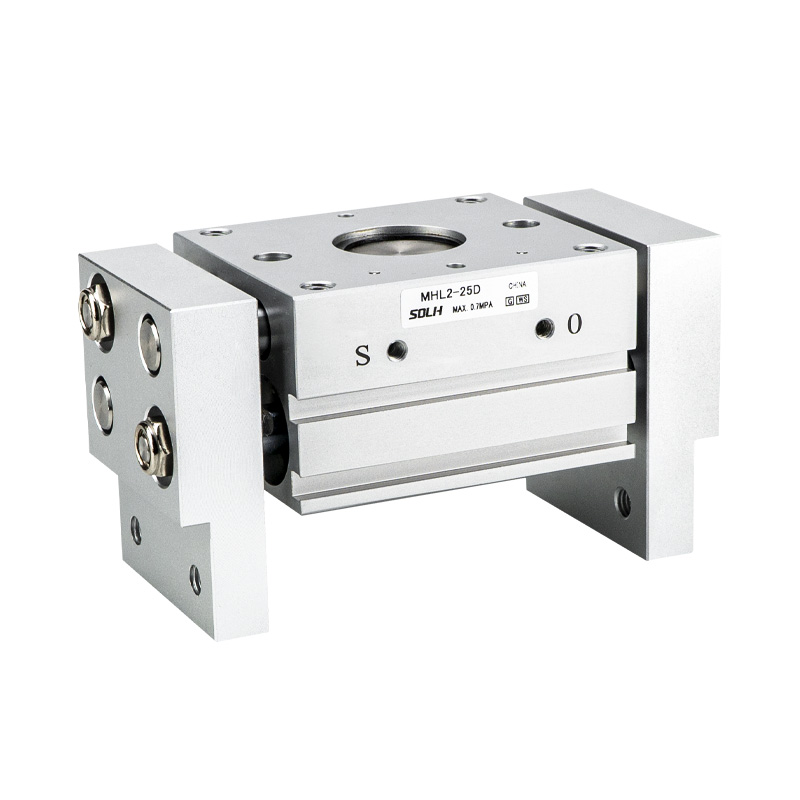

سری SOLH MHL2 گیره موازی سنکرون قفسه و پینیون با زمان عریض است. مزایای اصلی: نیروی گیره قدرتمند، مسیر باز شدن فوق العاده وسیع، استحکام ساختاری بالا و گزینه های نصب همه کاره. مناسب برای حمل و نقل قطعه کار سنگین و بزرگ، گرفتن قطعات با اندازه وسیع و گیره موازی با بار بالا. به طور گسترده در بارگیری/تخلیه خودکار، وسایل ماشین آلات و ماشین آلات بسته بندی مورد استفاده قرار می گیرد.
- انتقال: مکانیزم قفسه و پینیون حرکت فک همزمان را بدون افست تضمین می کند. طرح پیستون دوگانه نیروی گیره قوی را در طرح فشرده ارائه می دهد.
-- ساخت و ساز: بدنه آلیاژ آلومینیوم، فک های فولادی ضد زنگ، حلقه مغناطیسی داخلی. همه شفتهای دوار از یاتاقانهای رزین آغشته به روغن بهعلاوه مهر و موم یکپارچه برف پاککن گرد و غبار، مقاومت خوب در برابر گرد و غبار و عمر مفید طولانیتر استفاده میکنند.
- حالت عملیات: فقط دو عمل (D)، بدون نوع عملکرد واحد. دریچه گاز قابل تنظیم داخلی برای کنترل سرعت صاف. چهار اسلات نصب سوئیچ مغناطیسی برای طرح تشخیص موقعیت انعطاف پذیر.
- انتخاب ضربه: 3 ضربه استاندارد در هر سوراخ: D (کوتاه) / D1 (متوسط) / D2 (طول)، سازگار با بست قطر بیرونی و گرفتن قطر داخلی برای عرض های مختلف قطعه کار.
- دقت موقعیت: تکرار دقت موقعیت یابی ± 0.1 میلی متر، عملکرد گیره پایدار در شرایط بار سنگین.

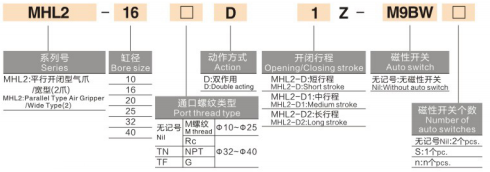

1. مثال مدل：MHL2-32D2-TF-M9BW
|
بخش |
کد |
توضیحات |
|
1 |
MHL2 |
سری: گیره پنوماتیکی موازی باز باز |
|
2 |
32 |
اندازه سوراخ: 10،16،20،25،32،40 میلی متر (بارهای کوچک، متوسط و سنگین را پوشش می دهد) |
|
3 |
D/D1/D2 |
سکته مغزی درجه D = ضربه کوتاه D1 = ضربه متوسط D2 = سکته مغزی طولانی |
|
4 |
TN/TF |
مشخصات رزوه پورتTN = رشته NPT; TF = رشته G (ویژه برای ø32/40) ø10~25 رشته متریک پیشفرض M |
|
5 |
-M9BW |
سوئیچ مغناطیسی مدلM9B(NPN) / M9N(PNP) / M9PW=1m کابل / L=3m / Z=5m |
|
6 |
پسوند سفارشی |
-X28: عرض بسته قابل تنظیم-X53: آب بندی EPDM-X79: روان کننده درجه غذا و سایر گزینه های سفارشی |
2. مرجع سفارش استاندارد
MHL2-40D2-TF-M9BL سوراخ 40، طول D2، پورت thread G، آهنربای داخلی، سوئیچ M9B با کابل 3 متری.
|
مورد پارامتر |
مشخصات استاندارد |
| پیکربندی فک |
2 فک، باز و بسته شدن خطی موازی |
| حالت عملیات |
فقط بازی دوگانه |
| فشار عملیاتی |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (توصیه شده: 0.5 مگاپاسکال) |
| فشار اثبات |
1.0 مگاپاسکال |
| دمای محیط |
-10 ~ 60 ℃ (بدون یخ داخل لوله کشی) |
| تکرار دقت موقعیت |
± 0.1 میلی متر |
| حداکثر فرکانس عملیاتی |
با افزایش سوراخ و سکته مغزی 10D ≈ 60 cpm را کاهش می دهد. ø40D2 ≈ 20 cpm |
| موضوع بندر هوایی |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT اختیاری) |
| روغن کاری |
عملکرد بدون روغن؛ گریس درجه غذایی / درجه حرارت بالا در صورت درخواست موجود است |
| پایه سوئیچ مغناطیسی |
چهار اسلات نصب، پشتیبانی از 1 تا 2 سوئیچ مغناطیسی |
| راه های نصب |
سوراخ های بدنه / پایه جانبی / پایه محوری / سوراخ از طریق، سازگار با چند جهت |
|
سوراخ (میلی متر) |
فاصله گیره مرجع (میلی متر) |
نیروی بستن (N) |
کد مدل D/D1/D2 |
ضربه یک طرفه (میلی متر) |
محدوده کل باز شدن (میلی متر) |
وزن خالص (گرم) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ توجه: فاصله گیره مرجع: 40mm برای ø10~25; 80 میلی متر برای ø32 تا 40. با افزایش اکستنشن فک، نیروی گیره موثر کاهش می یابد. ضریب ایمنی ≥1.5 باید در حین تأیید بار رزرو شود.
- قطعات کار سنگین / بزرگ که نیاز به نیروی گیره قوی و بازشوی وسیع دارند، مانند لوله های سنگین، صفحات و سینی های مواد
- برنامه هایی که نیاز به حرکت موازی همزمان بدون انحراف، با چیدمان نصب چند جهتی انعطاف پذیر دارند
- شرایط کاری سخت مستعد گرد و غبار (بارگیری ماشین ابزار، جابجایی قطعات ریخته گری)، که نیاز به مقاومت قابل اعتماد در برابر گرد و غبار و عمر طولانی دارد.
- سیستمهایی که هم به گیره قطر بیرونی و هم به قطر داخلی نیاز دارند، سازگار با اندازههای مختلف قطعات از طریق گزینههای 3 ضربهای
- ابتدا بار را قبل از انتخاب سوراخ تعیین کنید: نیروی گیره مورد نیاز را بر اساس وزن قطعه کار، طول امتداد فک و ضریب ایمنی ≥1.5 محاسبه کنید، سپس اندازه سوراخ مربوطه را مطابقت دهید.
- سکته مغزی را با توجه به عرض قطعه کار انتخاب کنید: ترتیب اولویت D (کوتاه) → D1 (متوسط) → D2 (طولانی)، از ضربه بیش از حد اضافی اجتناب کنید.
- تشخیص موقعیت: مجهز به کلیدهای مغناطیسی سری D-M9□ (NPN/PNP/غیر تماسی) برای بازخورد فک باز/بسته. چهار اسلات نصب امکان چیدمان انعطاف پذیر را فراهم می کند.
- نصب و پیکربندی پورت: ø10~25 اتخاذ M5×0.8. ø32~40 Rc1/8 را با نخ TN/TF/NPT انتخاب کنید. با توجه به سطح نصب، پایه سواری ضربه خورده / از طریق / جانبی را انتخاب کنید.
- حفاظت و نگهداری از گرد و غبار: لیسه گرد و غبار یکپارچه استاندارد. اضافه کردن -X85/-X86 نسخه سفارشی مقاوم در برابر گرد و غبار برای محیط های گرد و غبار سنگین. یاتاقان ها و حلقه های آب بندی را به طور منظم تمیز کنید.
گیره پنوماتیک موازی موازی رک و پینیون SOLH MHL2 نیروی گیره سنگین را با گزینه های سه ضربه ای، ساختار ضد گرد و غبار داخلی و نصب چند جهته، سازگار با قطر بیرونی و داخلی، گیره سنگین ایده آل برای بارگیری ماشین ابزار، حمل بشقاب و سینی و اتوماسیون تجهیزات بسته بندی ارائه می دهد.
