سیلندر میله راهنمای فشرده نازک سری MGP | سیلندر پنوماتیک بدون چرخش با صلبیت بالا

نام تجاری: SOLH توسط Richge Technology

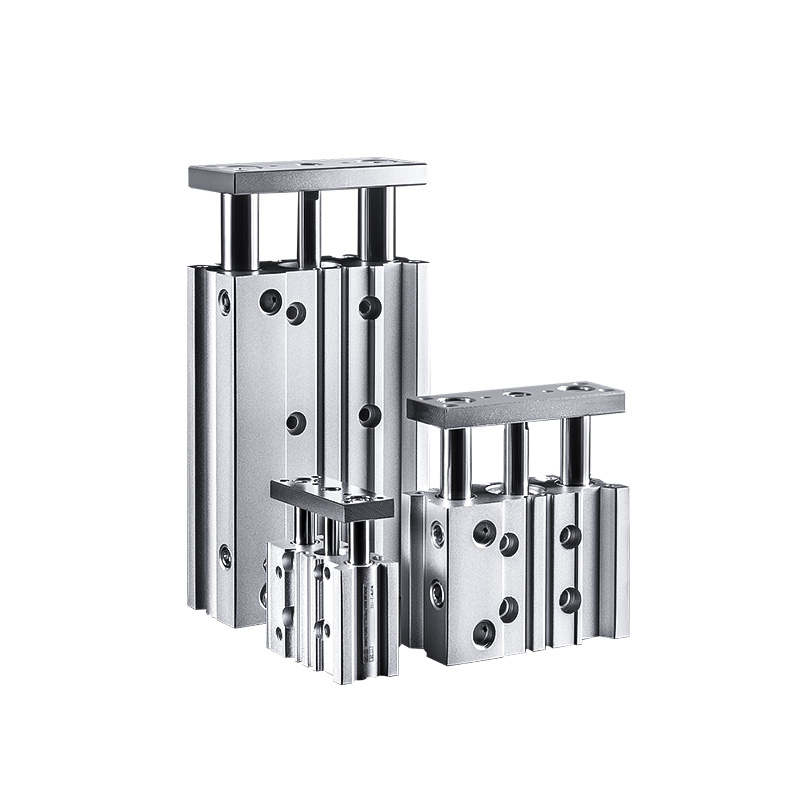

نمای کلی محصول و ویژگی های ساختاری

     سری SOLH MGP یک سیلندر میله راهنمای دوگانه از نوع نازک با استحکام بالا است که بدنه سیلندر، میله های راهنمای دوگانه و یاتاقان های دقیق را یکپارچه می کند. با عملکرد ضد پیچ ​​خوردگی داخلی و مقاومت بار جانبی قوی، به هیچ مکانیزم هدایت خارجی نیاز ندارد. با بدنه بسیار نازک تخت و طراحی سبک وزن (وزن کاهش 17٪ تا 24٪ در مقایسه با سیلندرهای معمولی)، کاملاً متناسب با طرح های اتوماسیون فشرده برای سناریوهای فشار دادن، موقعیت یابی، بلند کردن و انتقال قطعه کار است. سه نوع بلبرینگ قابل تعویض شرایط کاری سنگین، پرسرعت و فوق العاده دقیق را پوشش می‌دهند و راه‌حل‌های رانندگی خطی جهانی را در صحنه کامل انجام می‌دهند.

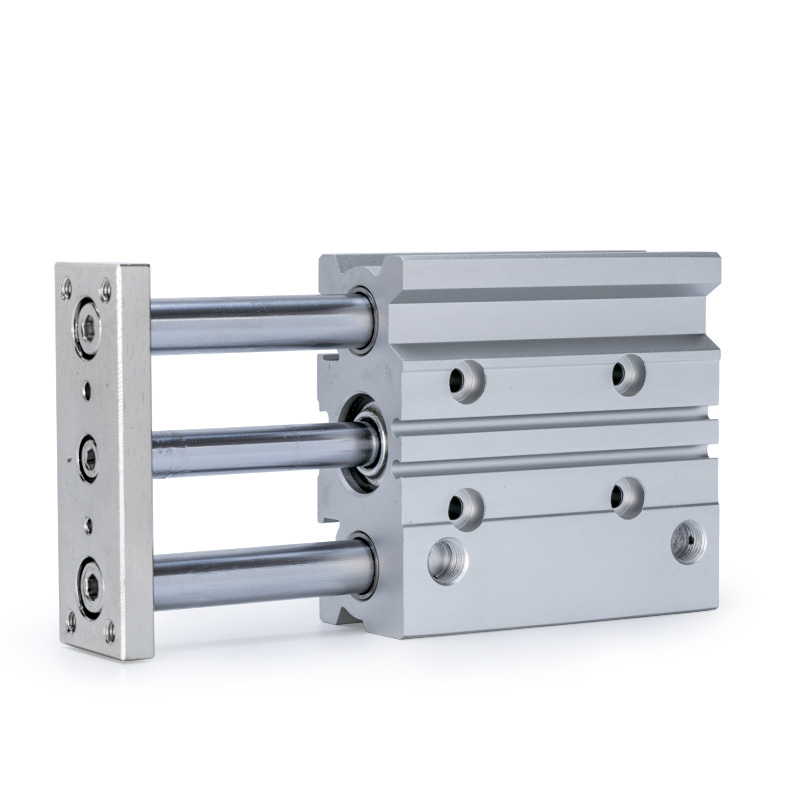

مزایای ساختاری اصلی

• طراحی میله راهنمای دوگانه کواکسیال: پیستون و میله های راهنما دوتایی از طرح کواکسیال یکپارچه استفاده می کنند تا عملکرد همزمان را تضمین کنند، به طور موثر انحراف و پیچش را در حین حرکت از بین می برند و استحکام و پایداری کلی را تا حد زیادی بهبود می بخشند.

• بافر چند نوع اختیاری: بافرهای لاستیکی دو طرفه استاندارد برای عملکرد پایدار معمولی. بافر بالشتک هوای اختیاری (نوع AZ، موجود برای سوراخ ≥20 میلی متری) برای از بین بردن ضربه سفت و سخت در حین حرکت چرخه ای با سرعت بالا و بار سنگین.

• بدنه بسیار نازک و سبک وزن: ساختار نازک مسطح بهینه شده باعث صرفه جویی در فضای نصب و کاهش وزن کلی تجهیزات می شود که برای طراحی تجهیزات خودکار فشرده بسیار یکپارچه مناسب است.

• شیار مغناطیسی داخلی: شیار میله راهنمای محفوظ برای نصب مستقیم سوئیچ مغناطیسی بدون براکت اضافی، امکان پیکربندی بازخورد سیگنال موقعیت ساده و مرتب را فراهم می کند.

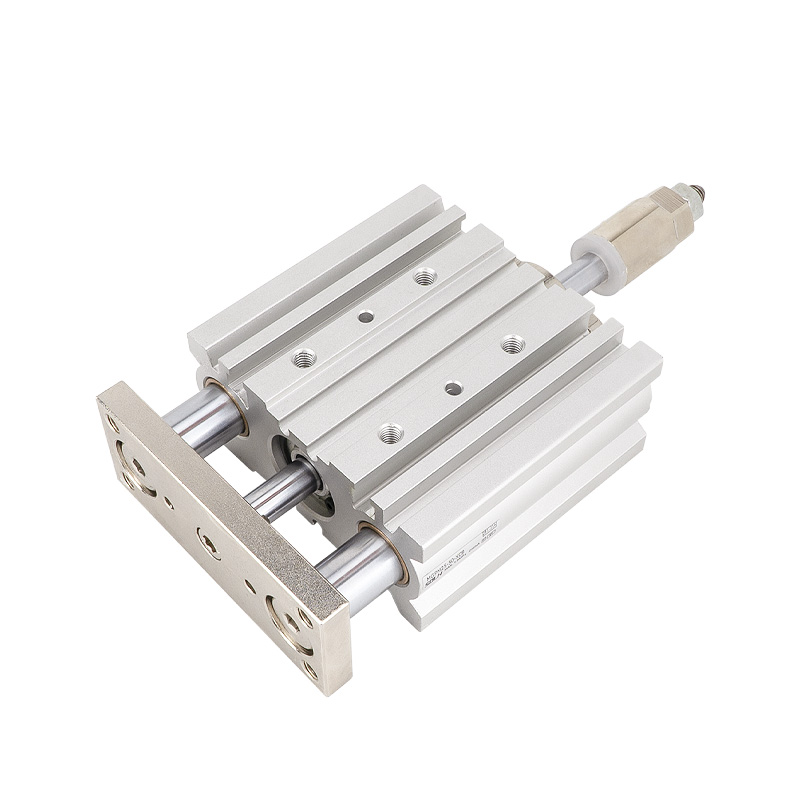

سری فرعی سه هسته (طبقه بندی بلبرینگ و مبنای انتخاب کلید)

     سری MGP بر اساس ساختارهای یاتاقان داخلی به سه مدل فرعی تقسیم می‌شود که سناریوهای فوق‌العاده دقیق با سرعت اصطکاک کم، مقاوم در برابر سایش و فوق‌دقت با فاصله صفر را پوشش می‌دهد که مبنای اصلی برای انتخاب سریع مدل است.

قوانین نامگذاری مدل را کامل کنید

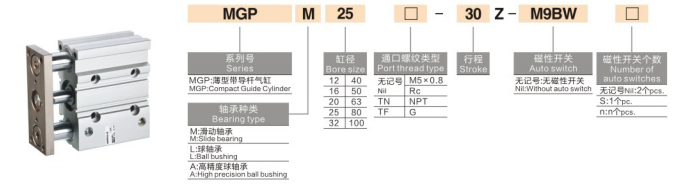

مثال مدل: MGPM20-50Z-M9B

1.تعریف بخش کد

• کد سری: MGP + پسوند یاتاقان (M/L/A)، که نشان دهنده سیلندر میله راهنمای دوگانه نوع نازک با پیکربندی های مختلف یاتاقان است.

• اندازه سوراخ: 12/16/20/25/32/40/50/63/80/100 (میلی متر، مشخصات استاندارد کامل صنعتی)

• طول سکته مغزی: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 میلی متر (محدوده ضربه کامل استاندارد)

• پیکربندی بافر و حلقه مغناطیسی

￮ Z: نوع استاندارد، بافر لاستیکی دو طرفه + حلقه مغناطیسی داخلی، سازگار با نصب سوئیچ مغناطیسی

￮ AZ: نوع بافر بالشتک هوا (فقط برای سوراخ ≥20 میلی متری)، به طور موثر در برابر ضربه در حین کار با سرعت بالا و بار سنگین مقاومت می کند.

￮ بدون پسوند: بدون حلقه مغناطیسی، کلید مغناطیسی قابل نصب نیست

• سوئیچ مغناطیسی: مدل های اختیاری M9B، A93، D-M9N و سایر مدل ها، مستقیماً در شیارهای میله راهنما بدون براکت نصب می شوند.

2. نمونه های سفارش معمولی

• MGPM20-50Z: سوراخ 20 میلی متری، ضربه 50 میلی متری، بلبرینگ کشویی، بافر لاستیکی استاندارد با حلقه مغناطیسی

• MGPL25-100Z-A93: سوراخ 25 میلی متری، ضربه 100 میلی متری، بلبرینگ توپی از نوع پرسرعت، با سوئیچ مغناطیسی A93

• MGPA32-75AZ: سوراخ 32 میلی متری، ضربه 75 میلی متری، بلبرینگ با دقت بالا، بافر بالشتک هوا برای عملکرد ضد ضربه با دقت بالا

پارامترهای فنی هسته عمومی

(شرایط تست استاندارد: دمای معمولی 20 ℃، فشار کاری نامی)

• حالت عملیات: حرکت رفت و برگشتی دو کاره

• محدوده فشار کاری: 0.12 ~ 1.0MPa; حداقل فشار شروع: 0.1MPa

• فشار اثبات: 1.5 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط بدون یخ مورد نیاز است)

• سرعت عملیات: 50~500mm/s (MGPL حداکثر 500mm/s؛ MGPM/MGPA حداکثر 400mm/s)

• حالت بافر: بافر لاستیکی دو طرفه استاندارد؛ بافر بالشتک هوا برای سوراخ 20 تا 100 میلی متر اختیاری است

• دقت بدون چرخش: MGPM ± 0.05 ~ 0.07 میلی متر؛ MGPL ± 0.03 ~ 0.05 میلی متر؛ MGPA ± 0.01 میلی متر

مشخصات اندازه پورت

• سوراخ 12/16 میلی متر: M5×0.8

• سوراخ 20/25/32 میلی متر: PT1/8

• سوراخ 40/50 میلی متر: PT1/4

• سوراخ 63/80/100 میلی متر: PT3/8

داده‌های رانش و کشش نظری (@0.5MPa، واحد: N)

راهنمای انتخاب سریع یک جمله

1. انتخاب مدل بلبرینگ: MGPM را برای محیط های سنگین، مقاوم در برابر سایش و گرد و غبار انتخاب کنید. MGPL را برای دوچرخه سواری با سرعت بالا، اصطکاک کم و مکرر انتخاب کنید. MGPA را برای موقعیت یابی فوق العاده دقیق و نیاز به دقت تکرار بالا انتخاب کنید.

2. پیکربندی حلقه مغناطیسی: برای تجهیزاتی که نیاز به تشخیص موقعیت و بازخورد سیگنال دارند، پسوند Z را انتخاب کنید. اگر به عملکرد سوئیچ نیاز نیست، نوع پایه غیر Z را انتخاب کنید.

3. انتخاب حالت بافر: بافر بالشتک هوای AZ را برای شرایط کاری با سرعت بالا، ضربه طولانی و ضربه زیاد بپذیرید. بافر لاستیکی استاندارد برای سناریوهای عمومی معمولی قابل استفاده است.

4. تطبیق سوراخ و سکته مغزی: اندازه سوراخ مناسب را با توجه به نیازهای بار و رانش واقعی انتخاب کنید. محدوده ضربه استاندارد 5 ~ 300 میلی متر است تا اکثر نیازهای اتوماسیون صنعتی را برآورده کند.

سناریوهای کاربردی معمولی

• اتوماسیون الکترونیکی: تعیین موقعیت برد PCB، پرس قطعات، بلند کردن میکرو ماژول و مونتاژ دقیق قطعات الکترونیکی.

• تجهیزات تشخیص دقیق: بلند کردن پروب تشخیص، قرار دادن قطعه کار و بستن، اتصالات و کالیبراسیون با دقت بالا.

• ماشین آلات بسته بندی و لجستیک: انتقال قطعه کار در فواصل کوتاه، جابجایی مواد و موقعیت یابی، عمل تغذیه متقابل پایدار.

• اتوماسیون صنعتی عمومی: تجهیزات فشرده محدود کننده موقعیت، پرس کمکی مهر زنی، عملکرد چرخه ای سنگین با سرعت کم در کارگاه های گرد و غبار.

خلاصه یک جمله

     سیلندر میله راهنمای جمع و جور نازک سری SOLH MGP سه پیکربندی بلبرینگ را برای پوشش سناریوهای کارهای سنگین، پرسرعت و فوق دقیق، با استحکام بالا، مقاومت در برابر بار جانبی قوی و طراحی صرفه جویی در فضا یکپارچه می کند و به عنوان همه کاره ترین راهنمای جهانی دوگانه برای اتوماسیون رانندگی خطی صنعتی عمل می کند.
