سیلندر میله راهنمای مینی فوق فشرده سری MGJ | نوع ضد چرخش با دقت بالا

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MGJ یک سیلندر میله راهنمای بسیار کوچک، با دقت بالا و سبک وزن است که مخصوص سناریوهای اتوماسیون میکرو طراحی شده است. این سری با ساختار کوچک بسیار فشرده، عملکرد ضد چرخش دقیق ± 0.1 درجه، نصب دو جهته و طراحی لوله کشی و سیم کشی متمرکز یک طرفه، تنها اندازه سوراخ های φ6 و φ10 را با سکته مغزی فوق العاده کوتاه از 5 میلی متر تا 20 میلی متر پوشش می دهد. این کاملاً برای کاربردهای موقعیت یابی با بار میکرو، فضای محدود و با دقت بالا در تجهیزات الکترونیکی، ابزار پزشکی و ماشین آلات دقیق طراحی شده است و به عنوان جزء اجرایی اصلی برای سیستم های خودکار مینیاتوری عمل می کند.

تعیین موقعیت اصلی و ویژگی های ساختاری

1.کوچک سازی فوق العاده و اندازه فوق العاده فشرده

• پوشش مشخصات فوق العاده کوچک: موجود در اندازه‌های سوراخ‌های بسیار کوچک φ6mm و φ10mm، با ضربات کوتاه منطبق با 5/10/15mm (φ6) و 5/10/15/20mm (φ10)، که منحصراً برای نیازهای رانندگی با ضربه‌های کوچک طراحی شده است.

• ابعاد بدن باریک و نازک: مدل فوق فشرده MGJ6 دارای اندازه بدنه بسیار نازک و باریک 23+ ضربه (طول) × 29 میلی متر (عرض) × 14.5 میلی متر (ارتفاع) است که حداقل فضای نصب را اشغال می کند و با چیدمان تجهیزات فشرده بسیار یکپارچه سازگار می شود.

2.عملکرد ضد چرخش با دقت بالا

• سری MGJ مجهز به میله های راهنمای دوگانه داخلی و ساختار قاب راهنمای یکپارچه، قابلیت ضد انحراف عالی را به دست می آورد. تحمل چرخش فوق العاده کم می رسد± 0.1 درجه، به طور موثر از انحراف موقعیت در هنگام بستن قطعات میکرو، مونتاژ و تنظیم دقیق جلوگیری می کند و از دقت موقعیت یابی با دقت بالا مطمئن می شود.

3.نصب انعطاف پذیر و متمرکزطراحی لوله کشی

• پشتیبانی از نصب دو جهته: هر دو سطح زیرین و پشتی برای نصب ثابت در نظر گرفته شده اند و از چیدمان چند زاویه ای در فضاهای باریک و محدود با سازگاری صحنه قوی پشتیبانی می کنند.

• لوله کشی و سیم کشی متمرکز یک طرفه: لوله های هوا و خطوط سوئیچ مغناطیسی در یک طرف به طور یکنواخت چیده شده اند، سیم کشی منظم و استانداردی را در طول آرایش چند سیلندر متراکم انجام می دهند، نصب در محل و تعمیرات بعدی را ساده می کنند.

• نصب دو سوئیچ برای سکته مغزی بسیار کوتاه: حتی حداقل ضربه 5 میلی متری را می توان با دو سوئیچ مغناطیسی مجهز کرد که تشخیص موقعیت جامع هر دو انتهای ضربه را بدون زاویه مرده انجام می دهد.

4.عملکرد چرخه ای سبک و بادوام

• وزن بدن فوق العاده سبکوزن کلی بسیار کم - MGJ6-5 فقط 27.3 گرم است و حداکثر مشخصات MGJ10-20 فقط 63.2 گرم است که بار تجهیزات را تا حد زیادی کاهش می دهد و برای مکانیزم های میکرو خودکار سبک وزن مناسب است.

• بدون تعمیر و نگهداری و عملیات پایدار: با اتخاذ طراحی روانکاری بدون روغن با بافرهای لاستیکی دو طرفه، از حرکت چرخه ای بار سبک با فرکانس بالا با نویز کم، عملکرد پایدار و عمر طولانی پشتیبانی می کند.

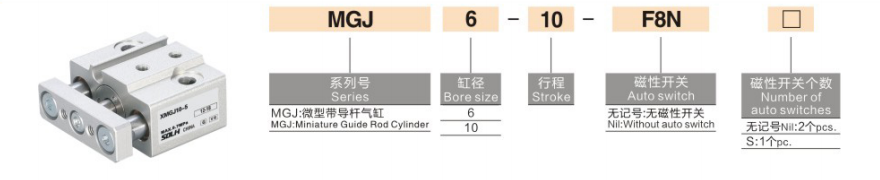

قانون کدگذاری مدل کامل

نمونه های مدل: MGJ6-10-F8N | MGJ10-15S

نمونه های مرجع سفارش استاندارد

• MGJ6-5: سوراخ φ6، سکته مغزی 5 میلی متر، نوع استاندارد بدون سوئیچ مغناطیسی

• MGJ10-15-2S: حفره φ10، سکته مغزی 15 میلی متر، مجهز به 2 سوئیچ مغناطیسی برای تشخیص موقعیت دو طرفه

• MGJ6-10-F8N: سوراخ φ6، سکته مغزی 10 میلی متر، مطابق با کلید مغناطیسی D-F8N

مشخصات فنی اصلی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

1. مشخصات عمومی پایه

• حالت عملیات: حرکت رفت و برگشتی دو کاره

• محدوده فشار کاری: 0.15~0.7MPa; فشار اثبات: 1.05 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط کاری بدون یخ)

• سرعت عملکرد پیستون: 50 تا 500 میلی متر بر ثانیه

• حالت بافر: بافر لاستیکی دو طرفه برای جذب ضربه پایدار

• حالت روغن کاری: عملکرد بدون تعمیر و نگهداری بدون روغن

2.رانش خروجی نظری (@0.5MPa)

3.مشخصات وزن محصول (گرم)

سناریوهای کاربردی صنعتی معمولی

• تجهیزات الکترونیکی دقیق: میکرو گیره اجزای تلفن همراه و دوربین، فشار دادن برد PCB کوچک، موقعیت گیر کردن ترمینال و مونتاژ دقیق میکرو ماژول.

• ابزار پزشکی: تعویض سوپاپ مینیاتوری، برداشتن و پایین آوردن سوزن نمونه برداری، و رانندگی دقیق تجهیزات پزشکی کم تهاجمی، مطابق با الزامات عملیات تمیز و پایدار درجه پزشکی.

• ماشین آلات و اپتیک دقیق: موقعیت مونتاژ ریز قطعات، تنظیم دقیق لنز نوری، کالیبراسیون میکرو جابجایی پروب تشخیص و مکانیسم‌های تنظیم میکرو با دقت بالا.

• صنعت نیمه هادی: ترجمه میکرو ویفرهای کوچک، جابجایی و موقعیت یابی مینیاتوری، و اقدام اجرایی با بار سبک در کارگاه های نیمه هادی تمیز بدون گرد و غبار.

مقایسه هسته سری MGJ در مقابل سری MGP (مینی در مقابل استاندارد)

راهنمای انتخاب سریع

1. انتخاب اندازه حفره: φ6mm را برای بار کاری ≤10N انتخاب کنید. φ10mm را برای بار کاری ≤30N انتخاب کنید، برای عملکرد پایدار با ضریب ایمنی ≥2 مطابقت دهید.

2. انتخاب مشخصات سکته مغزی: 5/10/15/20mm سکته مغزی فوق العاده کوتاه را با توجه به نیازهای واقعی رانندگی با جابجایی میکرو انتخاب کنید.

3. پیکربندی سوئیچ مغناطیسی: 2S را برای تشخیص موقعیت دو طرفه انتخاب کنید. S single S را برای بازخورد سیگنال تک انتهایی انتخاب کنید. بدون علامت گذاری برای مدل پایه بدون سوئیچ.

خلاصه یک جمله

     سیلندر مینی راهنمای مینی فوق فشرده سری SOLH MGJ دارای اندازه میکرو، دقت ضد چرخش بالا ± 0.1 درجه، عملکرد سبک وزن بدون روغن و نصب انعطاف پذیر است که محرک میکرو پنوماتیکی با دقت بالا برای اتوماسیون مینیاتوری، تجهیزات پزشکی و الکترونیکی با فضای محدود است.
