سیلندر میله راهنما سری MGG سنگین | سیلندر پنوماتیک با سفتی فوق العاده بالا

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

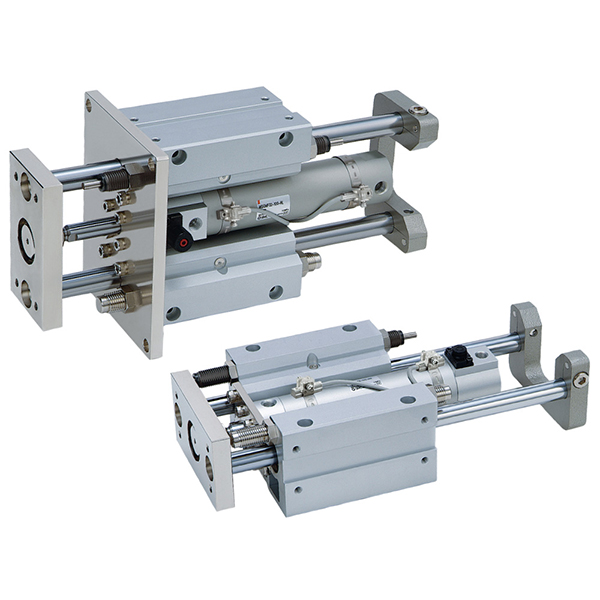

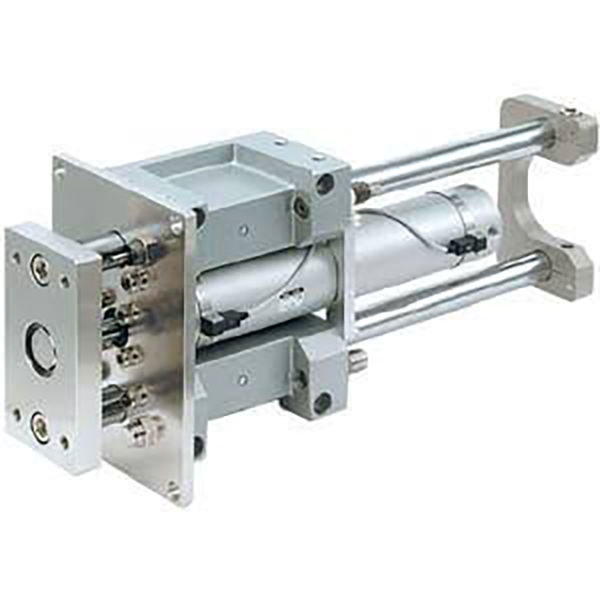

     سری SOLH MGG یک سیلندر میله ای راهنما طولانی مدت است که دارای یک لوله سیلندر گرد + ساختار میله راهنمای دوگانه خارجی است. این سری که برای استحکام فوق‌العاده بالا، مقاومت در برابر بار جانبی شدید، عملکرد پایدار در طول سفر و عملکرد ضد چرخش با دقت بالا طراحی شده است، اندازه‌های حفره از φ20 میلی‌متر تا φ100 میلی‌متر را پوشش می‌دهد و دو مدل قابل تنظیم ارائه می‌دهد: نوع بلبرینگ کشویی آلیاژ کربن MGGM و نوع توپ با دقت بالا MGGL. این به ویژه برای شرایط کاری طولانی مدت، بار سنگین، ضربه زیاد و غیرعادی طراحی شده است که به طور گسترده در ایستگاه های بلند کردن خودکار، ترجمه، توقف و هل دادن به کار می رود.

مزایای ساختاری کلیدی

• ساختار سنگین با سختی فوق العاده بالا: سری MGG با استفاده از لوله استوانه ای گرد ضخیم و میله های راهنمای خارجی دوگانه با قطر بزرگ با طراحی دهانه وسیع، مقاومت پیشرو در صنعت را در برابر خمش، پیچش و نیروی جانبی ارائه می دهد. ظرفیت بار جانبی آن به بیش از 3 برابر سیلندرهای معمولی می رسد، که از افت صفر در ضربات طولانی و صفر جبران در بارهای سنگین اطمینان می دهد.

• عملکرد درازمدت پیشرو در صنعت: سری کامل حداکثر ضربه استاندارد 1300 میلی متر را پشتیبانی می کند که بسیار فراتر از محدودیت های سری MGP و MGQ است. کاملاً با انتقال مواد در مسافت های طولانی، بلند کردن پلت فرم در سفر بالا و سناریوهای رانندگی خطی طولانی سازگار است.

• پیکربندی بلبرینگ دوگانه برای سناریوهای کامل

￮ MGGM (بلبرینگ اسلاید): مجهز به بوش کشویی آلیاژ کربن، دارای مقاومت بار جانبی برتر، مقاومت در برابر ضربه و مقاومت در برابر سایش است که به عنوان اولین انتخاب برای شرایط کاری سخت با بار سنگین، گرد و غبار و ضربه بالا عمل می کند.

￮ MGGL (بلبرینگ): با استفاده از بلبرینگ های خطی با دقت بالا، اصطکاک فوق العاده کم، حرکت ضربه ای فوق العاده صاف و دوچرخه سواری با فرکانس بالا پایدار، ایده آل برای موقعیت یابی دقیق و حرکت رفت و برگشتی با سرعت بالا.

• بافر هیدرولیک داخلی استاندارد: متفاوت از سیلندرهای بافر لاستیکی معمولی، سری MGG به عنوان پیکربندی استاندارد به بافرهای هیدرولیک داخلی دو طرفه مجهز شده است. این به طور موثر انرژی ضربه عظیم تولید شده توسط حرکت طولانی و با سرعت بالا را جذب می کند، صدای برخورد را حذف می کند و از تجهیزات و قطعات کار در برابر آسیب ضربه محافظت می کند.

• دقت ضد چرخش فوق العاده بالا: دقت ضد چرخش استثنایی ± 0.02 ± 0.07 درجه، با اندازه های بزرگتر که دقت بالاتری را ارائه می دهد. مدل φ100 میلی‌متری به دقت بالای 0.02 درجه می‌رسد و موقعیت‌یابی مکرر بسیار پایدار و قابل اعتماد را تضمین می‌کند.

• طراحی مدولار با تعمیر و نگهداری کم: بدنه سیلندر و قاب راهنما ساختار مدولار مستقلی را اتخاذ می کنند که امکان تعویض جداگانه لوله سیلندر و اجزای پیستون را فراهم می کند که هزینه های نگهداری بعدی را تا حد زیادی کاهش می دهد. شیارهای سوئیچ مغناطیسی چند جهته از نصب تشخیص موقعیت انعطاف پذیر پشتیبانی می کنند.

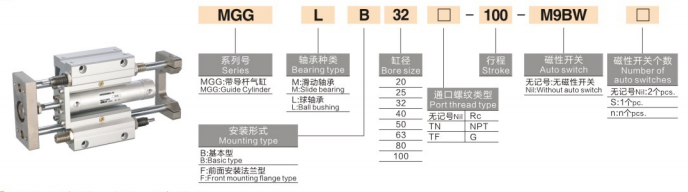

قوانین نامگذاری مدل را کامل کنید

نمونه های مدل: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

نمونه های مرجع سفارش استاندارد

• MGGM40-300S: سوراخ 40 میلی متری، طول 300 میلی متر، نوع بلبرینگ کشویی با آهنربای داخلی

• MGGL25-200J-30S: سوراخ 25 میلی متر، ضربه استاندارد 200 میلی متر، ضربه قابل تنظیم 30 میلی متر، نوع بلبرینگ دقیق

• MGGM63-400F-XB6: سوراخ 63 میلی متری، سکته مغزی 400 میلی متر، نصب فلنج، سیلندر سنگین مقاوم در برابر دمای بالا

پارامترهای فنی هسته استاندارد

(شرایط تست استاندارد: دمای معمولی 20 درجه سانتیگراد، فشار نامی 0.5 مگا پاسکال)

1. پارامترهای عملکرد عمومی

• محدوده فشار کاری: 0.1 ~ 1.0MPa; فشار ثابت: 1.5 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط معمولی بدون یخ)؛ -10℃~150℃ (نسخه دمای بالا -XB6)

• سرعت عملکرد پیستون: 50 ~ 1000 میلی متر در ثانیه، به ویژه برای عملکرد با سرعت بالا در زمان طولانی بهینه شده است

• حالت بافر: بافر هیدرولیک دو سر استاندارد با جذب انرژی ضربه ای قدرتمند

• حالت روغن کاری: عملکرد بدون نیاز به نگهداری روغن، مناسب برای محیط های مختلف صنعتی

2. داده‌های رانش نظری (@0.5MPa، واحد: N)

3. داده‌های وزن محصول (100 میلی‌متر ضربه، واحد: کیلوگرم)

مقایسه انتخاب هسته MGGM در مقابل MGGL

روش‌های نصب و سناریوهای کاربردی معمولی

1. گزینه های نصب دوگانه

• نوع پایه (B): سوراخ های پیچ از قبل در سطوح پایین و جانبی برای ثابت کردن مستقیم. ویژگی های مونتاژ و جداسازی ساده، مناسب برای چیدمان تجهیزات افقی و عمودی معمولی.

• نوع فلنج (F): ساختار نصب فلنج جلو، به ویژه برای فشار عمودی به پایین، کشیدن و شرایط کاری بار معلق طراحی شده است، که تحمل بار پایدار را تضمین می کند.

2. برنامه های اصلی صنعتی

• پلت فرم بلند کردن سکته مغزی طولانی: بلند کردن تجهیزات و رانندگی عمودی روی میز کار، پشتیبانی از ضربه فوق العاده طولانی حداکثر 1300 میلی‌متر، حفظ پایداری افت صفر تحت بار سنگین تمام ضربه.

• ترجمه نوار نقاله سنگین: ترجمه قطعه کار، انتقال پالت و هل دادن مواد از راه دور. عملکرد عالی ضد اکسنتریک و ضد آفست، دقت عملکرد ثابت را تضمین می کند.

• ایستگاه توقف با ضربه زیاد: توقف قطعه کار خط تولید، تعیین موقعیت و محدود کردن ضربه. بافر هیدرولیک استاندارد انرژی جنبشی ضربه لحظه ای را برای محافظت از تجهیزات به طور کامل جذب می کند.

• اتوماسیون عمومی رانندگی سنگین: جیگ بلند کردن، پرتاب قطعات سنگین و رانندگی بار غیرعادی. جایگزین سیلندر تقسیم سنتی + ترکیب پست راهنمای سنگین برای ساده سازی ساختار مکانیکی و بهبود پایداری سیستم.

مقایسه تفاوت اصلی MGG در مقابل MGP در مقابل MGQ (راهنمای انتخاب کلید)

راهنمای انتخاب سریع سه مرحله ای

1. انتخاب اندازه حفره: اندازه سوراخ را با توجه به بار کاری واقعی انتخاب کنید. رانش نظری ≥ بار واقعی × 1.5 را حفظ کنید. 80% حاشیه ایمنی را برای شرایط کاری طولانی مدت برای جلوگیری از افتادگی میله و انحراف موقعیت ذخیره کنید.

2. انتخاب نوع بلبرینگ: یاتاقان لغزنده MGGM را برای سناریوهای بار سنگین، گرد و غبار و ضربه زیاد انتخاب کنید. یاتاقان توپ MGGL را برای موقعیت یابی دقیق و حرکت چرخه ای با فرکانس بالا انتخاب کنید.

3. انتخاب پیکربندی عملکردی

￮ تقاضای سکته مغزی بسیار طولانی: سری MGG را اولویت بندی کنید (حداکثر 1300 میلی متر، فراتر از قابلیت MGP/MGQ)

￮ تقاضای تشخیص موقعیت: مجهز به پیکربندی آهنربای S + سوئیچ های مغناطیسی چند جهته

￮ محیط با دمای بالا: گزینه -XB6 مقاوم در برابر دمای بالا (-10℃~150℃) را انتخاب کنید.

خلاصه یک جمله

     سیلندر میله‌های راهنما طولانی مدت سری SOLH MGG دارای حداکثر استحکام، مقاومت در برابر ضربه شدید و پایداری 1300 میلی‌متری در زمان حرکت طولانی است، مجهز به بافر هیدرولیک استاندارد و دقت ضد چرخش فوق‌العاده بالا، و تبدیل به راه‌حل بهینه برای ایستگاه‌های رانندگی خودکار با بار سنگین، مسافرت طولانی و ضربه بالا.
