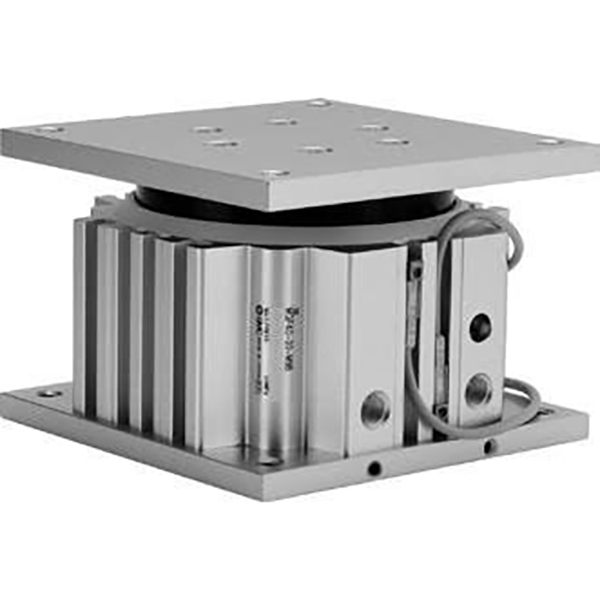

سیلندر جدول راهنمای سری MGF | سیلندر پنوماتیک ضد انحراف بالا با مشخصات پایین

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

     سری SOLH MGF یک استوانه میز راهنمای با مشخصات پایین است که دارای ساختار آستین راهنمای متحدالمرکز بزرگ و ظرفیت بار ضد انحراف یکنواخت 360 درجه است. این سیلندر با پوشش اندازه‌های سوراخ‌های φ40 میلی‌متر، φ63 میلی‌متر و φ100 میلی‌متر با ضربات کوتاه استاندارد از 30 میلی‌متر تا 100 میلی‌متر، طراحی فوق‌العاده نازکی با ارتفاع کم دارد و از نصب دو جهته بالا و پایین پشتیبانی می‌کند. این عملکرد عالی ضد بارگذاری غیرعادی و قابلیت ضد چرخش با دقت بالا را ارائه می دهد، کاملاً برای شرایط کاری بارهای سنگین کوتاه مدت مانند بلند کردن قطعه کار، موقعیت یابی دقیق، چرخش ایستگاه و فشار سنگین، مناسب است و به عنوان راه حل پنوماتیک ترجیحی برای تجهیزات خودکار فشرده عمل می کند.

مزایای ساختاری کلیدی

• نمای بسیار کم و ارتفاع کم: ارتفاع نصب کلی 15 تا 20 درصد کمتر از سری MGQ است و بدنه بسیار نازکی را برای تطبیق با چیدمان تجهیزات بسیار فشرده ایجاد می کند. جایگزینی ساختار میله راهنمای دوگانه سنتی با یک آستین راهنمای متحدالمرکز با قطر بزرگ وزن کلی را تقریباً 15٪ کاهش می دهد و عملکرد ضد انحراف همه جانبه 360 درجه را بدون حساسیت جهت ارائه می دهد.

• بار ضد اکسنتریک قدرتمند و استحکام بالا: آستین راهنمای بزرگ یکپارچه و ساختار پین ضد چرخش داخلی به سیلندر گشتاور مجاز فوق العاده بزرگی می بخشد که برای مدل φ100 میلی متر تا 409 نیوتن متر می رسد. به طور پایدار بارهای غیرعادی را از هر جهت 360 درجه بدون انحراف یا گیر کردن تحمل می کند. دقت ضد چرخش با دقت بالا، موقعیت‌یابی مکرر پایدار را تضمین می‌کند: φ40 (±0.08 درجه)، φ63 (±0.06 درجه)، φ100 (±0.05 درجه).

• نصب و چیدمان لوله کشی انعطاف پذیر: طراحی مبتکرانه نصب دو جهته بالا و پایین را اتخاذ می کند که امکان نصب ثابت را در سطوح بالا و پایین برای انطباق با بلند کردن افقی، پرس عمودی و سناریوهای کار چند جهته فراهم می کند. سوئیچ های مغناطیسی مجهز به طراحی اسلات T چهار طرفه (سه طرف موجود به استثنای سطح لوله کشی)، سوئیچ های مغناطیسی را می توان در چهار طرف برای تشخیص ضربه چند موقعیتی انعطاف پذیر نصب کرد.

• طراحی بادوام و کم تعمیر و نگهداری: ساختار رفت و برگشتی دو کاره با بافرهای لاستیکی دو طرفه به طور موثر تاثیر حرکت و صدای عملیاتی را کاهش می دهد و عمر مفید سیلندر و تجهیزات جانبی را افزایش می دهد. طراحی بدون نیاز به تعمیر و نگهداری از عملکرد در محیط های تمیز پشتیبانی می کند و هزینه های نگهداری روزانه را تا حد زیادی کاهش می دهد.

قوانین نامگذاری مدل را کامل کنید

نمونه های مدل: MGF63-50-M9BW | 10-MGF40-30-Y59B

نمونه های مرجع سفارش استاندارد

• MGF40-30: سوراخ 40 میلی متر، سکته مغزی 30 میلی متر، نوع استاندارد بدون سوئیچ مغناطیسی

• MGF63-75-2S: سوراخ 63 میلی متری، ضربه 75 میلی متری، سوئیچ های مغناطیسی دوگانه برای تشخیص موقعیت دوگانه

• 10-MGF100-100-Y59B: سوراخ 100 میلی متری، ضربه 100 میلی متری، سری تمیز کم گرد و غبار با سوئیچ مغناطیسی Y59B

پارامترهای فنی هسته استاندارد

(شرایط تست استاندارد: دمای معمولی 20 درجه سانتیگراد، فشار نامی 0.5 مگا پاسکال)

1. مشخصات عملکرد عمومی

• حالت عملیات: حرکت رفت و برگشتی دو کاره

• محدوده فشار کاری: 0.1 ~ 1.0MPa; فشار ثابت: 1.5 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط بدون یخ)

• سرعت عملکرد پیستون: 50 تا 500 میلی متر بر ثانیه

• حالت بافر: بافر لاستیکی دو طرفه برای کاهش ضربه و حذف نویز

• حالت روغن کاری: عملکرد بدون تعمیر و نگهداری بدون روغن، سازگار با کارگاه های تمیز

2. داده‌های رانش نظری (واحد: N)

3. داده‌های گشتاور مجاز (100 میلی‌متر بر ثانیه، واحد: N·m)

4. داده‌های وزن محصول (50 میلی‌متر ضربه، واحد: کیلوگرم)

سناریوهای کاربردی معمولی

• ایستگاه های بلند کردن و تعیین موقعیت: ایده آل برای جک زدن قطعه کار خط تولید، موقعیت یابی پالت و جهش جک. ساختار راهنما با استحکام بالا عملکرد پایدار را در شرایط بار سنگین کوتاه مدت بدون انحراف موقعیت تضمین می کند.

• چرخش ایستگاه و تغییر جهت: مناسب برای چرخش صفحه شاخص، چرخش قطعه کار 90 درجه و فرآیندهای سوئیچ جهت خودکار. دقت ضد چرخش فوق العاده بالا، دقت ماشینکاری و مونتاژ ثابت را تضمین می کند.

• ترجمه با فاصله کوتاه سنگین: مناسب برای فشار دادن/کشیدن بار سنگین کوتاه مدت و رانندگی با بار غیرعادی جهت دلخواه 360 درجه. قابلیت ضد انحراف همه جانبه یکنواخت محدودیت جهت سیلندرهای میله هدایت دوگانه سنتی را حل می کند.

• تجهیزات خودکار با تمیزی بالا: طراحی بدون روغن و کم گرد و غبار با محیط های کاری سختگیرانه نیمه هادی ها، الکترونیک 3C و تجهیزات پزشکی، مطابق با استانداردهای تولید کارگاهی تمیز با نیازهای نگهداری کم سازگار است.

مقایسه تفاوت اصلی MGF در مقابل MGQ

راهنمای انتخاب سریع سه مرحله ای

1. انتخاب اندازه حفره: سوراخ مناسب را بر اساس بار کاری واقعی انتخاب کنید. از رانش نظری ≥ بار واقعی × 1.5 اطمینان حاصل کنید. برای افزایش پایداری و عملکرد ضد انحراف، اندازه سوراخ‌های بزرگ‌تر را برای شرایط کاری بار غیرعادی در اولویت قرار دهید.

2. انتخاب سکته مغزی: گزینه های سکته مغزی استاندارد 30 میلی متر، 50 میلی متر، 75 میلی متر و 100 میلی متر هستند. سری MGF را برای همه کاربردهای کوتاه (≤100 میلی متر) که نیاز به مشخصات کم و ظرفیت ضد اکسنتریک بالا دارند، ترجیح دهید.

3. انتخاب پیکربندی

￮ تشخیص ضربه دو موقعیت: پیکربندی سوئیچ مغناطیسی دوگانه 2S را برای نظارت دقیق موقعیت یابی سرتاسر انتخاب کنید.

￮ محیط با تمیزی بالا: سری 10 پیشوندی تمیز کم گرد و غبار را برای تطبیق با سناریوهای تجهیزات دقیق نیمه هادی، پزشکی و الکترونیکی انتخاب کنید.

خلاصه یک جمله

     سیلندر جدول راهنمای کم مشخصات سری SOLH MGF دارای ارتفاع نصب فوق العاده نازک، ظرفیت بار ضد انحراف یکنواخت 360 درجه، گشتاور مجاز زیاد و انعطاف پذیری نصب دو جهته است که به عنوان راه حل پنوماتیک با بار سنگین کوتاه مدت برای تجهیزات اتوماسیون دقیق فشرده عمل می کند.
